用于球磨机提升条加工的高效废气处理装置 619

 0

本实用新型公开了一种用于球磨机提升条加工的高效废气处理装置，包括底座、净化筒、工作箱和净化箱，底座顶端的中部固定安装有工作箱，工作箱的顶端固定安装有净化筒，净化筒内壁的中部卡合连接有第一过滤吸附网，工作箱内部底端的中部固定安装有废液箱，底座顶端的另一侧固定安装有净化箱，净化箱内部的一侧固定安装有强氧化层，净化箱内部的另一侧固定安装有第二过滤吸附网，本实用新型一种用于球磨机提升条加工的高效废气处理装置，设置两层活性炭过滤网和强氧化层，可以充分除去废气中的有毒气体，设置喷头，可以除去烟尘，设置风机，方便快速高效进行废气处理，大大提高工作效率，滤网均卡合设置，方便拆卸、更换和清洗，实用性强。

圆形振动筛的底座结构 944

 0

本实用新型提供了圆形振动筛的底座结构，包括顶框、底框以及竖直设置于所述顶框和所述底框之间的若干个弹性件，所述顶框的底部外侧水平设置有第一弯折圈，竖直贯穿所述第一弯折圈开设有若干个第一连接孔，所述弹性件的底部与所述底框固定连接，顶部固定设置有第一连接盘以及连接于所述第一连接盘顶部的第一连接柱，所述第一连接柱的直径小于所述第一连接孔的直径，所述第一连接柱上螺纹连接设置有第一定位体，所述第一定位体与所述第一连接盘贴合于所述第一弯折圈的两侧。本实用新型提供的圆形振动筛的底座结构能够提高组装效率。

球磨机下料口防堵结构 660

 0

本实用新型涉及球磨机防堵技术领域，特别是涉及一种球磨机下料口防堵结构，其包括底板、驱动组件、支架和阻挡架。底板上设置支撑架，支撑架上设置球磨机，驱动组件驱动连接球磨机。支架设置在底板上，支架上设置下料斗，下料斗的外部倾斜设置导料板。阻挡架滑动设置在下料斗内，液压缸驱动连接阻挡架。下料斗的底部设置竖管，竖管的底部连通横管，横管插入支撑轴套内并与球磨机内部连通，且横管与支撑轴套转动连接。横管内转动设置横轴，传动组件传动连接转轴与横轴，横轴上设置螺旋桨叶，螺旋桨叶与横管的内壁间隙配合。本实用新型通过限制进入进料斗内原料的大小并配合横端主动推送的结构，将物料送入球磨机内，有效防止球磨机下料口堵塞。

废催化剂载体粉碎机 723

 0

本实用新型涉及催化剂载体粉碎的技术领域，特别是涉及一种废催化剂载体粉碎机，其可以使未粉碎好的废催化剂载体自动移动到粉碎箱腔室内被重新粉碎，避免了人工依靠人力进行搬运倾倒未粉碎好的废催化剂载体，降低了劳动强度，提高了工作效率，实用性高；包括底板、支架、粉碎箱和进料斗，粉碎箱通过支架固定安装在底板上端，粉碎箱内部设置有腔室；还包括过滤板、电机A、转轴、导流板、收集箱、排料管、出料管、移动装置和粉碎装置，粉碎装置安装在粉碎箱腔室上部，粉碎箱的左部设置有排料口，过滤板的前后两端分别固定安装在粉碎箱腔室的前后两端，过滤板上设置有多组过滤孔。

耐磨损的双金属球磨机衬板 501

 0

本实用新型公开了一种耐磨损的双金属球磨机衬板，包括主衬板和副衬板，主衬板的一端设有凸块，主衬板的另一端开设有凹槽，主衬板的底端固定连接有减震垫，主衬板的顶端开设有安装槽，安装槽的底端固定连接有隔音层，隔音层顶端的两侧均固定安装有弹簧，两个弹簧的顶端分别与副衬板底端的两侧固定连接，副衬板的两侧均固定安装有滑块，两个滑块的一侧分别与两个滑槽的表面滑动连接，且两个滑槽分别开设在安装槽的两侧，副衬板的顶部设有波峰，副衬板的中部开设有连接孔，且隔音层对应连接孔处和主衬板对应连接孔处均开设有第一螺纹孔，本实用新型一种耐磨损的双金属球磨机衬板，衬板耐磨性强，隔音减震效果好，且衬板之间便于组装。

加气混凝土原料粉碎机 687

 0

本实用新型涉及加气混凝土原料加工技术领域，具体为一种加气混凝土原料粉碎机，包括粉碎箱，入料斗下方并且位于粉碎箱内部设置有粗碎机构，粗碎机构通过驱动机构驱动；粗碎机构的下方设置有细碎机构，细碎机构包括研磨壳体和第一传动杆，研磨壳体内部下方和研磨辊的外侧壁均设置有若干组研磨凸块，第一传动杆一端与研磨辊顶端连接有第二齿传动机构；接料斗下方设置有斗形筛盘，粉碎箱侧壁转动连接有第二传动杆，第二传动杆一端与斗形筛盘顶端连接有第三齿传动机构，第二传动杆远离第三齿传动机构的一端延伸至粉碎箱外部连接驱动机构，门体与斗形筛盘底端相对应。本实用新型粉碎更加彻底，提升粉碎质量和加工效率。

同于防止振动筛发生共振的双弹簧机构 237

 0

本实用新型公开了一种同于防止振动筛发生共振的双弹簧机构，包括筛体支撑架、上套管、上压块、下压块、外套管、下套管、防松螺栓、上弹簧、下弹簧；所述下套管与外套管同心，且均焊接固定在振动筛底座上，所述上套管通过防松螺栓与筛体支撑架固定，所述下压块焊接固定在上套管的下方，下弹簧安装在下套管和下压块的之间，上弹簧安装在上套管上，位于下压块及上压块之间，通过下压块下限位及上压块上限位。本实用新型安装方便，造价低廉，适用范围广，避免了振动筛产生共振造成的危害，降低设备运行噪音。

三氧化二锑生产用旋振筛 909

 0

本申请公开了一种三氧化二锑生产用旋振筛，包括机座，机座布置有筛盘，机座与筛盘之间通过谐振弹簧连接，筛盘远离机座的一端平行布置有多层筛框，每相邻两个筛框之间均布置有网架，网架上布置有筛网，网架的外侧套设有束环，筛网的外周边缘夹持于束环与网架之间，每相邻两个筛框之间均分别布置有两组调距组件，两组调距组件关于筛框的轴线对称布置，调距组件包括第一连接座与第二连接座，第一连接座与第二连接座均分别一一对应固定于相邻的两个筛框，第一连接座上螺纹连接有调距螺杆，调距螺杆与第二连接座转动连接。能够避免在更换各层筛网时拆卸各层筛框的现象，有效的缩短了安装筛网的时长。

便于移动的球磨机橡胶给料器 926

 0

一种便于移动的球磨机橡胶给料器，本实用新型属于球磨机机械设备技术领域，包括具有锁止功能的手拉车，手拉车的承载面设有给料器，所述给料器包括与手拉车的承载面固定装配且呈筒状的底座，所述底座的内腔设有一溜料板，所述底座的侧壁布有一通孔，所述底座的外侧壁焊有与通孔相连的出料管，所述底座的上方设有一漏斗状的加料斗，所述加料斗内设有一动力轴，所述动力轴的一端连接有减速传动机构和电机，所述动力轴的另一端连接有离心导料器，与传统技术相比，提高球磨机导料的均匀性、稳定性，保障生产的可持续性，移动方便，维修、拆卸便捷。

用于球磨机的散热装置 1046

 0

本申请公开了一种用于球磨机的散热装置，球磨机包括机架，机架上水平布置有研磨筒，散热装置包括上壳体和下壳体，上壳体和下壳体对接形成有柱形腔，研磨筒穿过柱形腔，且研磨筒的部分筒身位于柱形腔内，下壳体的沿研磨筒的轴线方向的两端均分别布置有轴承座，研磨筒通过各轴承座转动布置于柱形腔内，柱形腔具有腔壁，腔壁上布置有用于运输冷却水的螺旋通道，上壳体上布置有冷水进管，下壳体上布置有出水管，冷水进管与出水管均分别与螺旋通道连通，冷水进管连接有制冷机，制冷机的进水管与出水管连通。通过上述设置，能够在球磨机运作时对研磨筒进行降温处理，有利于减轻研磨筒的筒壁的变形，延长球磨机的使用寿命。

球磨机橡胶内衬件生产用加长型双向顶 286

 0

本实用新型公开了一种球磨机橡胶内衬件生产用加长型双向顶，包括壳体、活塞杆和活塞主体，壳体一端的两侧均安装有第一接头座，壳体的一端安装有第二接头座，壳体内部的两端均安装有导向套，导向套的一端均安装有活塞主体，且相邻活塞主体之间设置有第二腔室，活塞主体与导向套之间均设置有第一腔室，活塞主体的内部均安装有活塞杆，活塞杆固定安装在活塞主体上，活塞杆的一端均安装有支撑头。本实用新型通过在固定块内部两端均匀安装的伸缩弹簧，利用伸缩弹簧的伸缩性，使得除尘刷与活塞杆进行紧密的贴合，在活塞杆移动的过程中，除尘刷可清除掉活塞杆表面附着的灰尘杂质，避免灰尘杂质进入壳体内部造成各部件的损坏。

用于球磨机提升条加工的安全型切胶机 1030

 0

本实用新型公开了一种用于球磨机提升条加工的安全型切胶机，包括工作台和切割保护罩，工作台的顶端固定连接有切割保护罩，切割保护罩两侧的底端均开设有通槽，切割保护罩内壁的顶端固定连接有液压升降柱，液压升降柱的底端固定连接有切胶刀头，工作台顶端的中部固定连接有切割板，切割板顶端的中部开设有切割槽，切割槽的顶端与切胶刀头的底端对应设置，工作台顶部的一侧通过转轴转动连接有传动辊轴，本实用新型一种用于球磨机提升条加工的安全型切胶机，传动辊轴转动可以将待切割的提升条自动传送入切割保护罩内进行切割，避免工作人员手动上料进行切割，提高切胶机的安全性，压紧板的高度可以通过拧动调节螺母进行调节。

自动控制的上料斗式提升机 969

 0

本实用新型涉及一种自动控制的上料斗式提升机，包括设置有进料口的提升机主体、固定设置在提升机主体上的操作箱、放置于进料口上方的滤板以及安装在操作箱内的电机，所述电机的输出轴贯穿操作箱并转动连接；所述进料口的上表面开设有安装孔；所述滤板上设置有用于使滤板向靠近和远离提升机主体的方向运动的位移组件，所述电机的输出轴上设置有用于给位移组件提供动力的动力组件；所述安装孔内设置有用于将动力组件的动力传递给位移组件的传动组件，所述安装孔内设置有用于限制位移组件的运动限位组件。本实用新型具有便于过滤水泥中的杂质，降低水泥堆积在滤板上的概率的效果。

热敏电阻原料球磨机 568

 0

本实用新型涉及热敏电阻生产技术领域，具体涉及一种热敏电阻原料球磨机，包括基座；所述基座设有第一转动轴、第二转动轴与第三转动轴；所述第一转动轴与第二转动轴之间设有第一凹槽；所述第二转动轴与第三转动轴之间设有第二凹槽；第一凹槽转动设有第一滚筒组；所述第二凹槽转动设有第二滚筒组；热敏电阻原料球磨机包括离心泵、第一出料管、第二出料管、总出料管、第一连接杆以及第二连接杆。本实用新型通过设置第一滚筒组以及第二滚筒组，同时驱动多个滚筒件对热敏电阻原料进行球磨处理，有效地提高了球磨效率，并且通过离心泵、第一出料管、第二出料管、总出料管、第一连接杆以及第二连接杆能够对所有滚筒件产生的粉尘进行收集处理。

多点卸料式胶带输送机 725

 0

本实用新型公开了一种多点卸料式胶带输送机，涉及到输送机领域，包括输送机本体，所述输送机本体上滑动安装有滑动小车，输送机本体和滑动小车上套接有同一个输送带，滑动小车上安装有下料箱，所述下料箱的两侧均转动安装有转动板，两个转动板上均固定安装有安装杆，所述下料箱底侧设有两个电机，电机的输出轴通过联轴器均固定安装转动轴，两个转动轴上均固定安装有转动杆，两个转动杆分别活动安装在两个安装杆上。本实用新型，通过转动板的设置，在下料箱下料时，可以通过转动板进行下料，同时转动板可以来回的摆动，从而可以均匀的进行下料，进而可以有效的防止粮食的堆积，满足了人们的需求。

预烘干用双层滚筒筛 1099

 0

本实用新型涉及一种预烘干用双层滚筒筛，包括预烘干机本体以及安装于预烘干机本体内的筛选机构，筛选机构倾斜安装于预烘干机本体内，筛选机构包括安装于预烘干机本体内的滚筒筛组件以及用于驱动滚筒筛组件的驱动组件，滚筒筛组件包括与预烘干机本体转动连接的安装架、与安装架一侧的侧壁固定的第一滚筒筛以及与安装架靠近第一滚筒筛一侧侧壁固定的第二滚筒筛，第一滚筒筛上开设有第一筛孔，第二滚筒筛上开设有第二筛孔，第一筛孔直径小于第二筛孔直径。本实用新型中，由于第一筛孔与第二筛孔直径不同，使得物料在翻转时首先通过第二滚筒筛的筛选，再通过第一滚筒筛的筛选，以此使得筛选机构筛选出不同规格的物料，从而提高了筛选效率。

斗式提升机自清洁装置 324

 0

本实用新型提供了一种斗式提升机自清洁装置，属于玻璃生产设备技术领域。斗式提升机包括箱体、两个分别转动连接在箱体两端的头轮、牵引在两个头轮之间的传送带和相间设置在传送带外侧的料斗，箱体上设置有至少一个位于空载的料斗外侧的击打机构，击打机构包括转动连接在箱体上的转轴、若干个周向均匀设置在转轴外侧的击打胶棒，击打胶棒的轴线与头轮的轴线平行，击打胶棒与转轴平行，箱体上设置有驱动转轴旋转的伺服电机，击打胶棒与转轴之间通过至少一个弹性件相连，转轴的转动方向与头轮的转动方向相反，击打胶轮能够与料斗的外壁面接触。本实用新型能够提高提升效率、能够自动清理料斗上粘附的余料。

涡轮自冷式无尘粉碎机 602

 0

本实用新型公开了一种涡轮自冷式无尘粉碎机，所述机架顶端固定连接机座，机座下方设有落料舱，落料舱底部设有出料口，机座右侧壁连接制冷电机，机座上方设有粉碎舱，粉碎舱正面设有舱门，舱门一侧安装开关阀，粉碎舱顶端连接进料口，粉碎舱左侧的机座上设有出风管，出风管顶端连接出风口；本涡轮自冷式无尘粉碎机，落料舱内设有导风管道，导风管道的设计具有可以将粉碎舱内气体输送至出风管的效果。本涡轮自冷式无尘粉碎机，出风管内设有气体交换装置；气体交换装置的设置可以将粉碎舱内的热气体与机器外的冷气体进行循环交换达到降温的效果。

磨粉机减震降噪装置 510

 0

本实用新型公开了一种磨粉机减震降噪装置，包括磨粉机本体、缓冲垫、缓冲弹簧、限位机构和固定底座，所述磨粉机本体的底部均匀连接有多个缓冲弹簧，所述缓冲弹簧的内侧设有多个相互卡接的缓冲垫，所述缓冲弹簧的底部连接有固定底座。优点在于：在缓冲弹簧的内部设有缓冲垫，并且缓冲垫由弹性环内部设置吸音棉构成，一方面通过弹性环和吸音棉的组成，可对于磨粉机产生的振动减振效果更好，进一步减小磨粉机产生的振动，另一方面通过吸音棉设置在缓冲弹簧的内部，可使得缓冲弹簧在减振的过程中产生的噪声得到吸收，还可吸收磨粉机产生的噪声，使得噪声污染大大较小，使用效果更好。

制釉用研磨机 546

 0

本实用新型公开了一种制釉用研磨机，涉及制釉用设备技术领域；底板体的上端安装有下框架，下框架的上端安装有上箱体，上箱体的上中部安装有减速机，减速机的输入轴与驱动电机的轴连接，减速机的输出轴与研磨盘的上端连接，研磨盘设置在研磨座内，研磨座安装在上箱体内，研磨座的出口下侧设置有筛分架，筛分架的内下侧安装有筛分网，筛分架的侧壁上安装有微型振动器，筛分架的上端四角处均通过上连接弹簧与上箱体的底部连接，筛分架的下侧壁上安装有限位板体，限位板体活动连接在下框架的活动槽内；本实用新型能够实现快速研磨，且研磨速度快，同时研磨后能够实现快速筛分；使用方便，同时能够节省时间与能源，结构简单，同时操作简便。

砂石分离机 999

 0

本实用新型涉及分离机领域，具体为一种砂石分离机，包括底座、加压腔体、加压泵、泄压阀、压力表、连接接口、加压管、盖体、壳体、止锁件、出料斗和出料管；底座顶部与加压腔体连接；加压腔体侧面与加压泵连接；加压泵输出端与加压腔体连接；加压腔体侧面与泄压阀连接；加压腔体内部设有压力传感器，压力传感器与压力表通讯连接；通过加压的方式能够使得壳体内部的原料通过出料斗处喷处，通过过滤网的结构能够将泥沙当中的砂石部分残留在壳体内部，从而实现了分离效果，通过加压腔体的结构相比于传统分离装置本装置的分离效率更高的同时侧面压力挤压过滤的方式能够避免固体混合物拥堵在过滤网表面。

带式输送机导料槽 460

 0

本实用新型属于运输或贮存技术领域，具体的说是一种带式输送机导料槽，包括带式输送机本体；所述带式输送机本体侧壁固接有第一支撑架；所述第一支撑架另一端固接有导料槽本体；所述导料槽本体侧壁固接有进料筒；所述进料筒中部转动连接有滚动筒；所述进料筒底端设置有筛网；此步骤通过设有导料槽本体，可以对煤炭机型引导，使煤炭落到带式输送机本体表面，减少煤灰和粉尘出现溢出和飞溅的作用，通过设有进料筒、滚动筒、筛网、第一电机和驱动轮，可以对体积、形状不一致的煤炭进行破碎，减少煤炭卡在第一支撑架出口处，进而影响第一支撑架对煤炭引导效果的情况，通过设有研磨球，可以与煤炭相互碰撞，进而提升将煤炭破碎的速度。

装配有吊轴承的水平螺旋输送机 823

 0

本申请公开了一种装配有吊轴承的水平螺旋输送机，具有机壳，机壳内设置有螺旋轴，机壳还布置有吊轴承，吊轴承具有润油通道，吊轴承的轴承盖上设有连接杆，连接杆的轴线垂直于吊轴承的轴线，连接杆贯穿布置有第一油道，第一油道平行于连接杆且与润油通道连通，连接杆一端布置有连接座，连接座固定于机壳的外壁，连接座开设有第二油道，第二油道与第一油道连通，连接座远离连接杆的一端布置有进油管，进油管与第二油道连通，进油管连接有支管，支管与进油管连通，进油管内布置有活塞，活塞上固定有推杆，推杆远离活塞的一端延伸出进油管。通过上述设置，方便对吊轴承进行润滑，且能提高吊轴承的渗油效率，方便控制吊轴承的润油量。

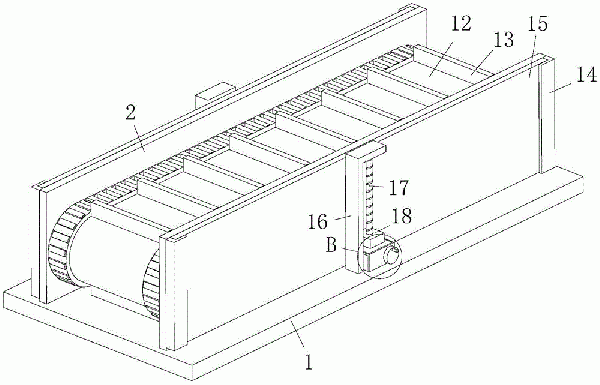

链条式刮板输送机 854

 0

本实用新型属于输送机技术领域，具体的说是一种链条式刮板输送机，包括底座，所述底座上安装有两个支撑板，所述支撑板上通过转动杆转动安装有两个传动轮，两个所述支撑板之间位于同一端的两个传动轮之间安装有双轴电机，另外两个所述传动轮之间固定连接有连接杆，连接在同一支撑板上的两个传动轮上套设有链条，所述支撑板内壁上安装有收集槽，所述收集槽位于链条下方，所述支撑板上开设有出料口，所述出料口位于收集槽最低端，通过在链条下方安装收集槽，实现了对掉落物料的收集，避免物料掉落在机器内部，在支撑板上位于收集槽最底端处开设出料口，物料会从沿着收集槽的斜坡落到出料口，实现了对物料的快速清理，有益于提高清理效率。

简易型棒磨机齿轮自动加油结构 635

 0

本实用新型公开了一种简易型棒磨机齿轮自动加油结构，包括底座，所述底座顶部固定连接有储油桶，所述储油桶顶部固定连接有连接仓，所述储油桶一侧设有出油管，所述储油筒另一侧设有高压气罐，所述出油管输入端与储油桶相连通，所述出油管输出端设有喷头，所述高压气罐顶部设有高压气管，所述高压气管输出端延伸至储油桶内部，所述高压气管输出端内侧固定连接有固定块，所述固定块内部开设有通槽。本实用新型通过转动杆、储油罐与高压气罐的配合，可以在转动板表面凸块挤压抵板时高压气罐对储油桶内部进行增压，从而使润滑油通过喷头喷洒至驱动齿轮与齿环表面，从而有利于在装置启动的同时对齿轮及齿环进行润滑及降温处理。

石煤复合钙化焙烧—低酸浸取—特种离子交换制钒方法 1142

 0

一种石煤复合钙化焙烧-低酸浸取-特种离子交换制钒方法制作工艺为:①粉碎制球;②焙烧;③酸浸;④沉淀、滤清;⑤离子交换;⑥沉淀;⑦脱水干燥;⑧恒温灼烧。其优点是:采用复合钙化焙烧通过实践检测,没有氯化氢、二氢化硫气体的排放,采用块状低酸静置浸取,避免了矿粉浸取时泥浆横溢,污染难以治理,浸占农田和耕地,排出的废渣无氯化物,含钙高,可以作为水泥制造的原料,使用特种离子交换,使含钒液水经离子交换后循环利用,减少废水污染。符合国家环保标准,使那些关停工厂,可以起死回生,给社会带来极大的经济效益,同时此法回收率大大地高于钠化法。

卧式回转反应机及利用含钒钢渣处理钛白废酸的方法 670

 0

本发明公开了一种卧式回转反应机及利用含钒钢渣处理钛白废酸的方法，属于固废综合利用技术领域。以下步骤：A.钢渣粉碎；B.磁选除铁：C.研磨搅拌浸取：将所述渣粉用废酸溶解后，一起加入至卧式回转反应机中进行研磨、搅拌、反应浸取后，得到浸取液；D.除杂过滤：将所述浸取液用除硅剂和或/除铁剂进行除杂、过滤后得到滤液；E.钒渣制备：将所述滤液用沉钒剂沉淀、压滤后，得到高钒渣和废水。本发明将卧式回转反应机应用在钛白废酸的处理上，缩短了处理工艺和处理时间。采用产生的钒钢渣含钙高的特点来处理钛白废酸，降低了废酸处理成本，节约了矿产资源，避免了大量钢渣、废酸对环境的影响，在减轻环境压力的同时，提高了资源利用率。

氯纶纤维云母纸及其生产方法 750

 0

一种氯纶纤维云母纸及其生产方法，按氯纶纤维含量5-20%，云母含量80-95%的比例配浆，最后进行抄造而成，其制造方法是：先采用高压水力冲击破碎或水磨云母矿物，获得径厚比理想的薄片状云母浆片，然后把氯纶纤维剪成2-5mm长的长条，采用化学试剂处理并分散，并按氯纶纤维含量5-20%，云母含量80-95%的比例配浆，最后进行抄造生产出一种氯纶纤维云母纸。该云母纸抗张强度比普通云母纸提高30%，电气性能比普通云母纸提高40%。同时该云母纸制成云母带缠绕电机后，浸渍性能更优，质量更稳定，产品使用寿命更长。

钒氮合金颗粒过滤装置 1016

 0

本实用新型公开了一种钒氮合金颗粒过滤装置，涉及钒氮合金生产设备技术领域，具体包括底板，本实用新型在使用时，将钒矿石和成品钒氮合金破碎后的原料放置于过滤框内，原料落于筛板上，启动电动机，电动机的转动带动转轴的转动，转轴的转动带动凸轮的转动，凸轮的凸面转动至推板侧面时，能够推动推板向左运动，T形滑块在T形滑槽内滑动，过滤框水平左移，挤压弹簧，使伸缩杆收缩，当凸轮转动至凸面与推板分离时，弹簧的弹性推动过滤框水平右移，从而能够使过滤框能够往复的左右摆动，从而能够使筛板上的原料得到充分的晃动，使破碎好的原料由筛板上落下，落于收集盒内，有效促进了筛板对原料的筛落速度，实现了原料的快速过滤。

耐磨度高使用寿命长的采煤截齿 694

 0

本实用新型公开了一种耐磨度高使用寿命长的采煤截齿，包括第一齿柄，所述第一齿柄的顶部固定连接有第二齿柄，所述第二齿柄的顶部设置有齿体，所述齿体的顶部固定连接有轴承，所述轴承的内部设置有第一头体，且第一头体的外表面与轴承的内壁固定连接，所述第一头体的一侧设置有刀体，且刀体的底部与轴承的外表面固定连接,所述第一头体的顶部固定连接有第二头体，所述第二头体的顶部设置有齿头，所述齿头的外表面设置有三角螺旋块。本实用新型，在破碎煤层中一些较硬矿料时，降低矿料对采煤截齿的损坏，增加采煤截齿整体的耐磨性，并减少所需要消耗的时间，并且增加采煤截齿破碎煤层的能力，提高工作效率。
