北京有色金属材料制备及加工技术理论与应用

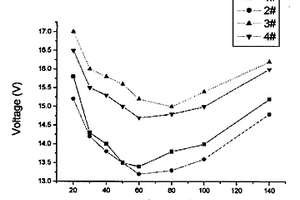

多元复合稀土-钨电极材料的制备方法 1009

 0

多元复合稀土－钨电极材料的制备方法，属于稀土难熔金属功能材料领域。针对现有的多元复合稀土－钨电极加工性能差，在工业生产中成品率低，增加了生产成本。按最终产物重量百分比计算，即La2O3、Y2O3和CeO2每种稀土氧化物含量为0.4－1.4％，三种稀土氧化物的总含量为2.0－2.2％，其余为钨；按每种稀土氧化物重量含量称取对应的硝酸镧、硝酸钇、硝酸铈量配置成混合溶液，按钨重量含量称取相应的APT(仲钨酸氨)，并加入去离子水搅拌得到均匀的悬浊液，然后加入上述稀土硝酸盐溶液，搅拌、蒸发干燥；末经过一次氢气还原(550－700℃)、二次氢气还原(850－1000℃)制得粉末平均粒度1.2－1.4μm。省去了APT煅烧的工序，简化了工艺，经济节能，使成品率和生产稳定性得以改善。

高导磁率圆环形铁芯的处理方法 773

 0

本发明方法属于功能材料的处理方法。更适用于 非晶材料中的纳米晶软磁圆环形铁芯获得较高μ0的热处 理方法。本发明方法是20－500℃采用6－12℃/每分钟和 500－560℃采用2－6℃/每分钟的分段升温与保温及炉冷的热 处理方法, 同时还应在多层的样品托架内均匀摆放样品, 使每层 样品端面之间距离保持在样品高度的0.5－1.5倍。采用本发明 方法与现有技术相比较, 具有处理方法合理, 生产工艺简单, 并 且能有效提高产品的合格率, 对生产批量较大的非晶产品, 其热 处理效果更好。

用于多孔墙板的水性导电高分子/金属复合纳米涂料及其制备方法 542

 0

本发明涉及功能材料领域,具体地,本发明涉及一种用于多孔墙板的水性导电高分子/金属复合纳米涂料及其制备方法。根据本发明的用于多孔墙板的水性导电高分子/金属复合纳米涂料,其中,所述复合纳米涂料为导电高分子/金属纳米核壳结构的水性分散体系,所述的导电高分子/金属纳米核壳结构的尺寸为20-300纳米,其中核层的金属纳米颗粒的尺寸为10～100纳米,壳层的导电高分子的尺寸为10～200纳米,所述金属纳米粒子与所述导电高分子单体的摩尔比为1∶1～1∶10。根据本发明的复合水性涂料无污染、稳定性好,可直接喷涂于多孔墙板的孔中。

超高矫顽力低Co型Sm-Co纳米晶合金的制备方法 568

 0

本发明公开了一种超高矫顽力低Co型Sm-Co纳米晶合金的制备方法,属于纳米材料、新型功能材料和粉末冶金技术领域。首先将纯度为99.95%以上的稀土元素Sm、纯度为99.9%以上的Co按摩尔比1∶x配制成目标成分的母合金;用真空感应熔炼炉熔炼成SmCox合金铸锭,再将合金铸锭进行长时间的均匀化退火;然后在氩气保护下将退火后的合金破碎成粉末;将粉末进行高能球磨后制备出非晶态的合金粉末。最后利用已有的放电等离子烧结技术将非晶粉末快速烧结成型,获得单相SmCox纳米晶块体材料。本发明方法不必添加任何元素而制备超高矫顽力低Co型Sm-Co合金,工艺路线简单、流程短、技术参数的可控性强。

提高硅藻土调湿性的方法 934

 0

一种提高硅藻土调湿性的方法涉及一种日用化学品技术领域。本发明特征在于:将硅藻土与质量百分比浓度为10%～30%的无机盐水溶液,以1∶3～1∶5的质量比,在50～80℃下反应30～90min,抽滤干燥后得硅藻土基调湿材料;所述硅藻土要求SiO2含量≥89%,比表面积≥26m2/g,孔容积≥0.05ml/g;所述无机盐为LiCl、MgCl2、CaCl2、NaCl中的一种。硅藻土要达到一定的纯度、比表面积和孔体积,作为水蒸气进出的孔道和蓄水的容器,同时也具备一定的吸湿和放湿性能。无机盐的修饰进一步强化了硅藻土的吸湿性,修饰强化后的调湿材料吸湿率可达110%。本发明中无机盐和硅藻土多孔体相互固定,提供一种具有高调湿性能的调湿功能材料。

冷冻干燥法制备阴极用碱土金属铝酸盐的方法 691

 0

一种冷冻干燥法制备阴极用碱土金属铝酸盐的方法，属于铝酸盐功能材料的制备技术领域。将固体原料Ba(OH)₂、Ca(OH)₂和Al(OH)₃加入到乙醇溶液中，使用磁力搅拌器搅拌12小时以上形成均匀的氢氧化物悬浊液。经过液氮冷冻和低温真空干燥过程后，得到亚微米级的碱土金属铝酸盐前驱体。通过随后高温烧结过程，获得阴极用碱土金属铝酸盐。该工艺中前驱体处理过程相对于传统的热干燥方法，具有晶粒细小和元素分布均匀的优点。同时完全避免了传统前驱体制备过程中失水收缩引起的团聚、结块现象，为阴极用碱土金属铝酸盐的制备方法开辟了新途径。

三维聚多巴胺的制备方法及其应用 665

 0

本发明涉及一种三维聚多巴胺的制备方法及其应用，属于功能材料技术领域。本发明制备方法以多巴胺和金属盐为原料，利用自聚合和自组装法制得。该方法制备的聚多巴胺材料的尺寸可调控。本发明制备方法简单、生物相容性好、光热转换效率高等优点，而且以简单的水/醇体系为反应溶剂，实现了环保的要求。本发明三维聚多巴胺材料的方法。能够促进聚多巴胺相关研究的进一步发展，并对光热剂的研究起推动作用。本发明方法制备的三维聚多巴胺，具有优异的光热转换效果，是一种很好的光热试剂，与传统光材料相比，该材料显示出了优异的生物相容性和光热转换率。将本发明制备的三维聚多巴胺该材料能够用于肿瘤的光热治疗，因此具有很好的医学应用前景。

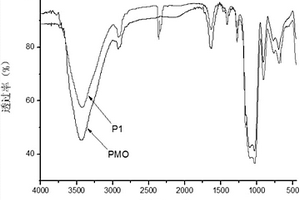

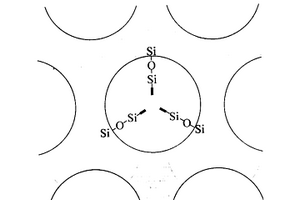

改性有序介孔有机硅材料及其制备方法 980

 0

本发明涉及功能材料领域，公开了一种改性有序介孔有机硅材料及其制备方法。该改性有序介孔有机硅材料含有有序介孔有机硅材料、寡聚苯乙烯和式(1)所示的有机硅烷化合物，其中，R1、R2和R3各自独立地为甲基、甲氧基、乙氧基或氯，R1、R2和R3相同或不同。该改性有序介孔有机硅材料包括：将有序介孔有机硅材料分散在有机溶剂中以获得混合流体，将混合流体、有机硅烷化合物和碱剂在惰性气氛下混合接触，得到经过表面改性的有序介孔有机硅材料；接着在引发剂的存在下，将经过表面改性的有序介孔有机硅材料和苯乙烯在惰性气氛下进行聚合反应。本发明的改性有序介孔有机硅材料对水中的污染物双酚A具有较高的吸附性能。

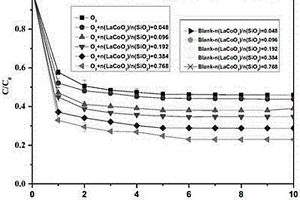

新型介孔钙钛矿型氧化物/二氧化硅的制备方法及其在水处理中的应用方法 690

 0

本发明提供了一种介孔钙钛矿型氧化物/二氧化硅催化降解水中紫外稳定剂的效能研究，属于水处理技术和环境功能材料领域。介孔钙钛矿型氧化物/二氧化硅催化剂的性状可为粉末或颗粒，以模板剂十六烷基三甲基溴化铵(CTAB)、金属的硝酸盐、柠檬酸和有机硅源正硅酸乙酯(TEOS)为主要原料，制备介孔钙钛矿型氧化物催化剂，提高在多相催化氧化技术中对紫外稳定剂PBSA的降解能力。本发明针对现有常规污水处理对紫外稳定剂PBSA的去除效果差的问题，提出一种新型介孔钙钛矿型氧化物/二氧化硅作为催化剂，并实现其在催化臭氧氧化技术和催化活化过硫酸盐技术中的成功应用，并采用了原位水热法一步合成了介孔材料与钙钛矿型氧化物的混合，不仅操作简便，且催化效果佳，实现了对难降解污染物的强化去除。

催化阻燃矿物高分子材料及其制备方法 1028

 0

本发明公开了一种催化阻燃矿物高分子材料及其制备方法，属于功能材料技术领域。本发明的催化阻燃矿物高分子材料以高分子粒料、催化剂和阻燃催化剂为原料，其中，阻燃催化剂按以下方法进行制备：水溶性金属盐与白云石按一定质量比投入水中，将金属盐溶液与白云石搅拌反应得到矿物浆，然后将矿物浆干燥后放入马弗炉中煅烧。本发明的催化阻燃矿物高分子材料的制备方法为：将高分子粒料、阻燃剂和阻燃催化剂按比例混合，熔融混合挤出，得到一种催化阻燃矿物高分子材料。本发明提供了一种催化阻燃矿物高分子材料及其制备方法，原材料易获得、可大规模生产且成本低。

高强度低膨胀的合金结构钢材料 840

 0

本发明属于功能材料中结构钢的制备领域。特别适用于制造高强度低膨胀的合金结构钢材料。该合金材料的具体成份为(重量%):C为0.51～2.50%;Ni为32.0～45.0%;V为1.21～3.0%;Cr为0.5-5.0%;Si≤0.60%;Mn≤2.0%;Cu≤5.0%;Mg≤0.2%;Ca≤0.01%;RE≤0.2%;Mo、W、Nb、Zr中任意一种或两种之和两种以上之和应在0.5～5.0%;其余为Fe。采用本发明的高强度低膨胀合金材料与现有技术相比,具有成分设计简单、经济、使用范围宽和综合性能好等特点。因为本发明合金成份中不含有贵重金属钴,对金属镍含量适当降低,在保证本发明材料具有良好的综合力学性能时,生产成本可降低20～30%,这对于生产推广是非常有意义的。

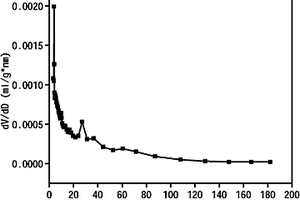

采用微乳液法制备纳米孔结构的立方块状或棒状NiO的方法 759

 0

一种采用微乳液法制备纳米孔结构的立方块状或棒状NiO的方法,属于功能材料领域。搅拌条件下,向体积比为50∶2的环己烷与正戊醇的混合液中加入表面活性剂(十二烷基硫酸钠或十六烷基三甲基溴化铵),形成均匀的乳浊液,加入0.8mol/L的草酸水溶液,超声分散,再加入2mol/L的氯化镍水溶液(环己烷的体积∶表面活性剂的质量∶草酸水溶液的体积∶氯化镍水溶液体积=50mL∶2g∶3mL∶1mL),室温搅拌24h,静置分离,得到淡绿色物质;洗涤干燥后,于马弗炉空气气氛中以1℃/min的速率从室温升至400℃并在此温度保持3h,即可。本发明原料便宜、工艺简单、目标产物介孔结构和粒子形貌可控。

阻燃产品及其制备方法 801

 0

本发明涉及功能材料领域，公开了一种阻燃产品及其制备方法，该阻燃产品包括含有亲水基团的易燃物质和涂覆在所述易燃物质表面的氧化石墨烯阻燃涂层，该氧化石墨烯阻燃涂层中含有阻燃剂和氧化石墨烯，以所述氧化石墨烯阻燃涂层的总量为基准，所述阻燃剂的含量为3-45重量％，所述氧化石墨烯的含量为55-97重量％。本发明提供的阻燃产品热稳定性好、阻燃性能好、形变小，而且，本发明提供的制备阻燃产品的方法工艺简单且成本低，适合大批量的工业化生产。

高透过性聚丙烯微孔膜及其制法 560

 0

本发明是一种高透过性聚丙烯微孔膜。它是由 高β晶型含量均匀的聚丙烯原始膜片经双轴拉伸制 得的。其流量平均孔径是200～800，90％流量孔 径与流量平均孔径的比值＜2，孔隙率30～35％， 25℃氮气透过系数为1-5×10-3毫升/厘米·秒· 大气压。膜面内各方向力学性能均匀；拉伸强度为 60—150MPa，断裂伸长30～200％，杨氏模量为0.40 —1.2GPa。可用于气体分离膜、反渗透膜膜底；无菌 包装、无菌帐等医用功能材料；电池隔膜；透气性防水 材料；一次性防护服；气、液超净过滤等。

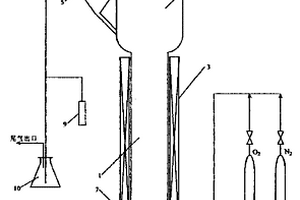

Bi系高温超导前驱体母粉的流化床焙烧制备法及装置 928

 0

本发明公开了属于功能材料的化工制备技术领域的一种Bi系高温超导前躯体母粉的流化床焙烧制备法及装置。流化床反应器主体由下段反应段和上段扩大段组成,反应段外圆周上套有电加热炉,在反应器主体上端安装旋风分离器,在尾气出口处装有气体分析装置和碱液中和吸收装置。在流化床反应装置中进行Bi系蓝粉的制备、脱硝和后续的褐粉转相。惰性粒子的引入有利于改善流化状况,减少粉末粒径强化脱硝,使晶粒碎化有利于均匀转相。本发明涉及的新工艺具有工艺流程短、操作简单、产品质量好、容易实现大规模工业化生产等优点。

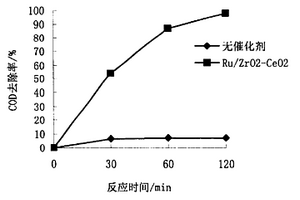

Ru/ZrxCe1-xO2颗粒催化剂及其制备方法 619

 0

Ru/ ZrxCe1－ xO2颗粒催化剂 及其制备方法，属于水处理技术和环境功能材料领域。为了解 决已有催化湿式氧化催化剂不够稳定，不易与水分离，生产成 本较高等缺点，本发明公开了一种 Ru/ZrxCe1－ xO2颗粒催化剂， 其活性组分为Ru，载体为 ZrxCe1－ xO2颗粒。本发明 还公开了 Ru/ZrxCe1－ xO2颗粒催化剂 的制备方法，将锆和铈溶液滴加到碱性溶液中，过滤后将沉淀 再分散在去离子水中，调节pH值，添加粘结剂后加热回流； 浑浊液过滤并将沉淀制成小球，干燥，焙烧，得 ZrxCe1－ xO2颗粒；将 ZrxCe1－ xO2颗粒浸在 RuCl3溶液中，烘干，焙烧，得 到Ru/ZrxCe1－ xO2颗粒催化剂。

硼吸附材料及其制备方法 706

 0

本发明属于复合材料制备及吸附分离领域,具体涉及到有机—无机复合硼吸附功能材料及其制备方法,以及用于含硼溶液中硼的吸附分离。在非水介质中采用特定的功能化方法,将无机多孔载体表面负载多羟基功能基团,制备出一种具有独特结构特征和表面化学性质的硼吸附材料。该类硼吸附材料适用于多种含硼水溶液中硼的吸附分离和富集,并且经再生后可循环重复使用。本发明为硼资源的利用及硼废水的处理提供了一条有效的途径。

零膨胀超细纳米晶Mn3(Cu0.5Ge0.5)N块体材料的制备方法 614

 0

本发明公开了一种零膨胀超细纳米晶Mn3(Cu0.5Ge0.5)N块体材料的制备方法,属于新型功能材料和粉末冶金技术领域。首先以Mn2N0.86粉、Cu粉和Ge粉为原料,利用放电等离子烧结方法,合成出微米级晶粒尺寸的Mn3(Cu0.5Ge0.5)N块体材料;然后进行球磨处理,使球磨后的粉末具有完全的非晶结构;最后,将球磨后的粉末在氮气保护下进行放电等离子烧结,获得具有零膨胀性能的超细纳米晶Mn3(Cu0.5Ge0.5)N块体材料。本发明制备的Mn3(Cu0.5Ge0.5)N块体材料的零膨胀温度跨度值是目前国际上报道的反钙钛矿结构材料的3～5倍,其功能特性大幅度增强。

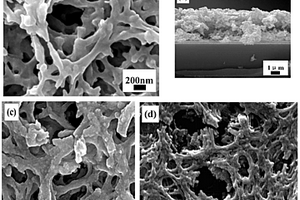

染料敏化太阳电池的阳极薄膜 716

 0

本发明属于多孔光电功能材料领域，特别涉及一种染料敏化太阳电池的阳极薄膜。本发明阳极薄膜为表面已修饰的具有多级孔和连续网络网络孔道骨架结构的半导体薄膜；所述阳极薄膜中多个单晶纳米短棒相连组成基础骨棒，多个基础骨棒相互连接向三维空间延伸形成三维连续网络孔道骨架结构；所述阳极薄膜中的孔道呈现多级结构，既有介孔结构又有大孔结构。经过表面修饰的本发明阳极薄膜提高了染料敏化太阳电池的光电转换效率。

钙钛矿型复合氧化物LaFeO3单分散微米空心球及其制备方法 974

 0

钙钛矿型复合氧化物LaFeO3单分散微米空心球及其制备方法，属于微纳米功能材料技术领域。微米空心球呈单分散状态，微米空心球外径在1～7微米之间，为钙钛矿晶相。采用尿素为添加剂、柠檬酸为络合剂、去离子水为溶剂，将含有以上试剂和金属硝酸盐的混合溶液搅拌均匀后，转移至自压釜并放入恒温箱里保温一定时间，之后自然冷却，将得到的产物抽滤、干燥、研磨，最后高温焙烧制备得到高度单分散的LaFeO3微米空心球。本发明不需利用模板、反应时间较短、制备过程绿色、操作易于实施。

自清洁钢化玻璃的制备方法 728

 0

本发明属于功能材料技术领域,特别是涉及常温常压纳米自清洁玻璃的离线和在线生产技术,尤其是常温自清洁钢化玻璃的制备方法。本发明将首先进行具有可见光活性的纳米涂料预结晶,然后将预结晶的涂料涂敷于玻璃表面,利用钢化玻璃制备过程中必须经过700℃瞬时高温处理的条件快速形成结晶,在钢化的同时实现玻璃表面的超亲水性和光催化活性。玻璃表面的纳米自清洁涂层经过瞬时高温后将更加牢固,提高了自清洁涂层的使用寿命。

以蒸汽爆碎植物秸秆固态发酵制备石质边坡绿化基材的方法 808

 0

本发明涉及的一种以蒸汽爆碎植物秸秆固态发酵制备石质边坡绿化基材的方法:首先将整株植物秸秆切短、浸润、进行蒸汽爆碎,制得蒸汽爆碎处理的秸秆原料;然后进行复合菌系固态发酵;发酵完成后按比例添加粘土和必要的功能材料,拌匀后常温干燥制得以蒸汽爆碎植物秸秆固态发酵制备的石质边坡绿化基材。制得产品中,有机质含量>50%,腐殖酸含量>10%,有效活菌总数>2亿/克。不仅能够替代以往大量使用的泥炭,具有生态肥料的功效,而且还具有防治植物病害的能力,能够满足边坡创面恢复对涵养量和持水能力的要求。

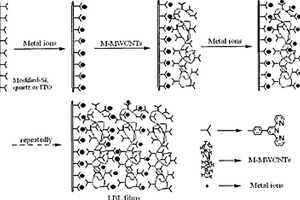

三联吡啶共价改性的多壁碳纳米管与过渡金属离子在功能性基材表面的配位层层自组装 696

 0

本发明涉及一种全共轭光敏性三联吡啶衍生物4′-(4-重氮基)苯基-(2,2′:6′,2″)-三联吡啶氟硼酸盐(简称DIAZO-TPY)对多壁碳纳米管的共价键修饰后,以配位键的方式在基材表面的层层自组装,属于功能材料、纳米材料、超分子自组装化学领域。本发明首先以DIAZO-TPY对多壁碳纳米管的共价键修饰,然后将修饰过的多壁碳纳米管以配位键的形式在各种功能基材表面进行层层自组装,实现碳纳米管与基材的全共轭组装,并在其间引入金属粒子,实现其进一步功能化。本发明的方法过程简便易行,修饰均匀充分,无需特殊条件和设备,而且可以通过组装层数有效控制纳米管在基材表面的沉积量,实现性能的有效定量控制。

醇溶剂热制备铌酸锡纳米球的方法 731

 0

一种醇溶剂热制备铌酸锡纳米球的方法，属于功能材料领域。利用SnCl2·2H2O与五氧化二铌(Nb2O5)粉末混合，调成浆糊状，然后加入有机醇类(如乙醇、异丙醇、乙二醇，丙三醇等)以及表面活性剂聚乙烯吡咯烷酮(PVP)，醇热处理上述混合物可制得热力学亚稳态的SnNb2O6纳米球材料。所得的SnNb2O6纳米球在光催化领域具有较好的应用前景。

紫外光-加热分步聚合法制备聚合物分散液晶材料的方法 995

 0

本发明属于功能材料领域，特别涉及一种采用紫外光辐照－加热分步引发聚合分相方法制备聚合物分散液晶薄膜的方法，应用于电控智能玻璃的制备。其特征是将向列型液晶、紫外光可聚合单体、光引发剂、热聚合单体和玻璃微珠混合均匀后夹在两片镀有氧化铟锡的透明导电膜中间，形成20μm厚的膜层，在0～25℃下用波长为365nm的紫外光进行照射；紫外光强度为20.0mW/m2，光照时间为1～10分钟；热聚合温度为60～100℃，加热保温时间为5～8小时，最终固化成PDLC膜。通过选择紫外光可聚合单体和热聚合单体，经紫外光辐照与加热引发聚合体系的分步聚合交联反应，达到同时改善PDLC薄膜的电光性能、增强聚合物网络强度和提高高分子网络与ITO膜之间的界面粘结力的目的。

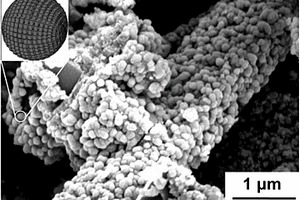

MoO2/CaSO4复合材料及其应用 805

 0

一种MoO2/CaSO4复合材料及其应用，属于功能材料领域。制备方法包括：以烟气脱硫石膏为钙源，在酸溶液体系中反应，过滤后的滤液以乙醇重结晶，二次过滤、干燥得到纯净的硫酸钙产物；以七钼酸铵提供钼源，在盐酸?乙醇溶液体系中与硫酸钙产物120?180℃下反应8?16小时，过滤，乙醇洗涤，烘干后得到一种表面附载纳米球状聚集体的棒状MoO2/CaSO4复合材料。将该材料用于阴离子染料刚果红和阳离子染料罗丹明B的吸附测试，染料去除率均达到97.0％以上。本发明合成路线简单，对工业废弃脱硫石膏能实现资源循环再利用，产品可作为纺织、印刷和塑料等行业污水的脱色剂，具有极大的环保价值与应用前景。

吸尘、降尘内墙装饰涂料及其配制方法 999

 0

本发明吸尘、降尘内墙装饰涂料及其配制方法,属于建筑材料领域,在每100重量份涂料中,至少含有吸附材料1-40重量份,纳米材料2-15重量份和无机填料20-60重量份。本发明以电气石、硫酸三苷肽、锆钛酸铅镧等具有热释电效应的晶体材料为吸附功能材料,添加纳米二氧化钛等纳米材料制备得到的涂料,吸尘、降尘能力是普通涂料的8倍以上,接触角小于45°,耐洗刷性大于4500次,达到内墙涂料优等品要求,应用于建筑物表面,除了具有内饰面装饰材料的功能,还具有吸尘、降尘、易清洁等功能。

中空球形铜颗粒的制备方法 858

 0

本发明属于金属光电功能材料的制备和应用技术领域,特别是涉及中空球形铜颗粒的制备方法。采用液相还原法制备,通过还原剂还原铜盐,制得的铜颗粒为中空球形。本发明的方法能耗低,产品纯度高,均匀且分散性好,颗粒尺寸和壳层厚度可通过铜盐和还原剂的浓度及反应温度等实验条件来控制。

电机磁芯用自润滑绝缘铁粉的制备方法 717

 0

一种电机磁芯用自润滑绝缘铁粉的制备方法,属于磁性功能材料和粉末冶金技术领域。首先将工业化生产的水雾化铁粉或还原铁粉置于磷化液中,在20℃～90℃下搅拌10min～90min,经过滤、洗涤后,再置于皂化液中,在20℃～90℃下搅拌10min～90min,过滤,最后在20℃～150℃烘干得到表面包覆磷酸盐和硬脂酸锌、具有自润滑功能的绝缘铁粉。本发明的优点在于:工艺简单、成本低、易形成产业化规模,并直接获得具有高电阻率、良好润滑性能和压缩性能的粉末,在成型时无须再添加任何润滑剂,就能获得高性能的铁粉磁芯,适用于新型、变频、高频的电机磁芯。

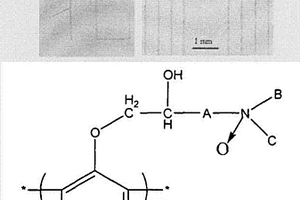

含氧化叔胺侧基的水溶性酚醛树脂的制备及应用 927

 0

本发明涉及含氧化叔胺侧基的水溶性酚醛树脂及其制备和应用，所述含氧化叔胺侧基的水溶性酚醛树脂的化学结构如下：其中：A为亚甲基、－CH2COO－、－CH2CH2COO－，－C6H5COO－；B为甲基、乙基；C为甲基、乙基；其数均分子量为900－10000，环氧值在0.20－0.55mol/100g之间。本发明的侧链含有氧化叔胺基团的水溶性酚醛树脂具有以下特点：(1)易于制备，水溶性良好；(2)树脂为非离子聚合物，不含金属离子和卤离子；(3)由于氧化叔胺基团在140℃以下比较稳定，而在150℃以上易于分解且分解产物没有气体，因此可以作为热敏功能材料；(4)低毒性。
