全部
▼
热搜：
1041
0

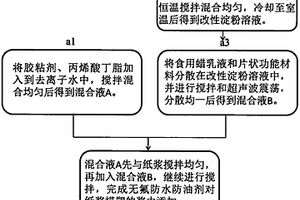

本发明涉及纸浆模塑领域，具体公开了一种浆内添加的无氟防水防油剂及使用方法，所述浆内添加用无氟防水防油剂，由以下组分和质量百分比制成：去离子水29.5‑84.5份、胶粘剂0.5‑3份、丙烯酸丁酯聚合物1‑5份、改性淀粉1‑5份、食用蜡乳液3‑8份、片状功能材料10‑50份。本发明的无氟防水防油剂可直接添加到纸浆中进行搅拌，在吸浆过程无氟防水防油剂中对纤维间的空隙进行填充，或在纤维表层进行附着，再经过脱水、湿压和干压后得到防水防油的纸浆模塑。本发明所公开的无氟防水防油剂具有环境友好、使用方法简便和防油效果好的特点，特别适用于纸浆模塑食品包装。
812
0

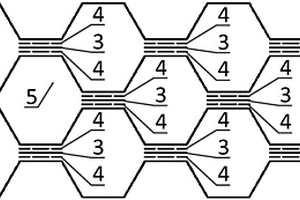

本发明提供一种通过强化层如碳纤维或功能材料进行增强的一种用于形成蜂窝结构的薄板层、蜂窝结构及其制备方法，该蜂窝结构通过在蜂窝单元壁相互粘合的地方，粘合一层单元壁宽度的强化层，实现了以下功效：在不增加蜂窝结构单元密度的情况下，大幅提高蜂窝结构的平面压缩强度/模量及平面剪切强度/模量，同时大大降低了蜂窝结构成型过程的蜂窝结构压缩量，扩大了蜂窝结构成型的工艺窗口，从而确保蜂窝结构制件外形更加精确；在不增加蜂窝结构单元密度的情况下增加了蜂窝结构的功能，如强化层为碳纤维布，提高了蜂窝结构的导热性能，如强化层为吸波材料，提高了蜂窝结构的吸波性能。
880
0
本发明涉及一种木质重组材料及其制备方法。所述木质重组材料包括木质材料和竹质材料，所述竹质材料位于至少两层木质材料之间；所述木质材料和竹质材料经胶黏剂粘合，并形成复合坯料；所述复合坯料的表面还设置有第一涂层和/或第二涂层；所述第一涂层源自于防腐朽防霉材料；所述第二涂层源自于抗紫外功能材料。本发明的木质重组材料具有优异的防白蚁防霉能力，耐腐朽性能优异，表面纹理效果好且能保证长时间不褪色。进一步地，本发明的木质重组材料的制备方法，工艺简单易行，原料易于获取，适合大批量生产。
822
0

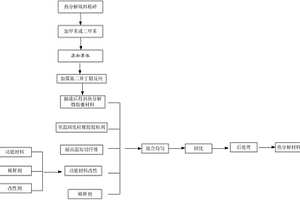

本发明提供一种热分解材料及其制备方法，采用热分解填料微胶囊、耐高温短切纤维、改性功能材料与耐高温硅橡胶粘接剂等复合制成，大幅度的降低了对流传热，从而使热分解材料具有低热导率，室温导热系数≤0.085W/m.K；优良的吸热性能(热解焓值≥900J/g)和耐高温性能(能耐400℃高温)。
758
0
本发明公开了一种抗菌抗病毒的水性紫外光固化涂料，按重量份数计包括以下组成成分：环氧丙烯酸酯30‑50份；聚氨酯丙烯酸酯1‑20份；交联剂5‑20份；助硫化剂1‑10份；光引发剂3‑5份；滑石粉5‑15份；气相二氧化硅1‑2份；儿茶素类生物功能材料1‑10份。本发明采用上述结构的一种抗菌抗病毒的水性紫外光固化涂料，安全健康、环保，功能更持久，具有环境友好特性，同时不会对漆膜理化性能造成不良影响，实现涂饰后漆膜表面具备杀灭细菌及病毒活性功能，降低了漆膜表面细菌及病毒的传播危害，发挥杀灭细菌及病毒活性的功能。
613
0

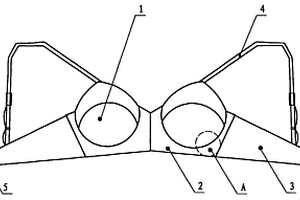

本实用新型涉及一种纳米远红外保健文胸。其主要包括罩杯,罩杯托和背带。罩杯,罩杯托和背带中,至少有一处是由纳米远红外面料构成;纳米远红外面料是三层结构,表层是天然纤维层,中间层是添加有远红外辐射纳米材料的远红外纤维层,芯层是合成纤维层,三者逐层包复结合为一体的纳米远红外纤维纺织构成。因为构成文胸的面料结构优越,是在纺丝过程中添加有远红外辐射纳米材料构成的永久性远红外纤维,功能材料渗透入织物纤维的结构中,构成的结构独特的纳米远红外面料,功能材料与纤维互相复合包容,均匀融合,浑然一体。牢度好,耐洗涤;穿戴舒适并有保健作用。?
611
0

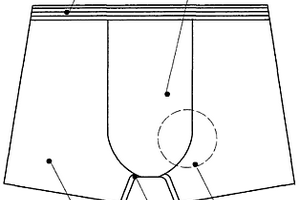

本实用新型涉及一种纳米远红外保健内裤。其主要包括前片,后片,前挡和拼裆;在前片,后片,前挡和拼裆中,至少有一处是由结构独特的纳米远红外面料构成。在纳米远红外面料中,所用的纳米远红外纤维是三层结构,芯层是合成纤维层,中间层是添加有远红外辐射纳米材料的远红外纤维层,表层是天然纤维层,三者逐层包复结合为一体。因为构成内裤的面料结构优越,是在纺丝过程中添加有远红外辐射纳米材料构成的永久性远红外纤维,功能材料渗透入织物纤维的结构中,构成的结构独特的纳米远红外面料,功能材料与纤维互相复合包容,均匀融合,浑然一体。牢度好,耐洗涤;手感柔软且有保健作用。
907
0
本发明公开了属于无机功能材料制备技术领域的一种滤芯式分散过滤装置以及将其用于无机纳米材料的制备方法。本发明创造性的将钛金属滤芯置于反应釜内，利用鼓气和机械搅拌的共同作用，增大了无机材料与洗涤液体的接触几率和面积，促使待洗涤的无机材料得以充分洗涤。同时，钛金属滤芯的引入解决了普通分离装置不能打浆与固液分离同时进行的难题。该装置既保证了无机功能材料的洗涤与分散的效果，又实现了固液分离。该装置充分利用了大型装置可以加装大型搅拌装置的优势，消除了放大过程中的体积效应，作用效果反而优于小型装置。
606
0

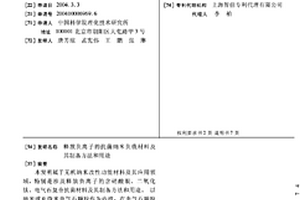

本发明属于无机纳米改性功能材料及其应用领域,特别是涉及释放负离子的含硝酸银、二氧化钛、电气石复合抗菌材料及其制备方法和用途。以纳米或亚微米电气石颗粒作为内核,在电气石颗粒表面吸附硝酸银,与二氧化钛颗粒进行掺杂,然后包覆有二氧化硅或氧化铝层,得到具有多孔性质的释放负离子的抗菌纳米负载材料。得到的释放负离子的抗菌纳米负载材料的尺寸在52nm～4050nm之间。该复合体具有释放负离子、抗菌等作用,所述的材料可掺杂在纺织品、涂料、陶瓷、塑料、橡胶、纸或化纤材料中作为抗菌保健材料使用。
本发明公开了制备链条状、多孔空心球、板状和管状SrFeO3的新方法,属于纳微米功能材料合成领域。步骤主要包括:按摩尔比1/1将Sr(NO3)2和Fe(NO3)3·9H2O溶解在水中,添加与金属总量同量柠檬酸,形成均一溶液,加入葡萄糖和乙二胺,用氨水控制pH?2或6,加去离子水使金属离子总浓度为0.5mol/L,转移至自压釜,使内衬填充率80%,170℃保温20h,冷却,120℃干燥后研磨,在空气气氛中以1℃/min升温速率从室温升至300-400℃并恒温1-2h,继续升至750-800℃并恒温2-3h,分别得到链条状、多孔空心球、板状和管状形貌的SrFeO3。本发明制造的产品含有少量杂相。
763
0

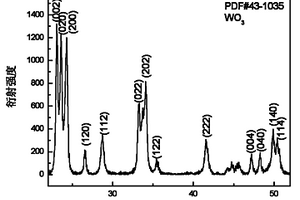

一种中空多孔氧化钨球制备方法属于功能材料领域。该方法为将钨酸铵、偏钨酸铵中的一种或两种溶于水中搅拌均匀,溶液浓度为1-200g/L,采用喷雾干燥设备喷雾干燥制备钨酸铵、偏钨酸铵或其混合物的中空粉体,将此粉体放入电炉中,加热至400-1000℃,保温时间为15-180min,制得中空多孔钨球。该方法所需设备简单、工艺流程短、制备效率高,是一种简单易行制备多孔纳米氧化钨球的方法。该工艺制备的中空多孔钨球的比表面积为15-30m2/g,具有良好的工业应用前景。
803
0

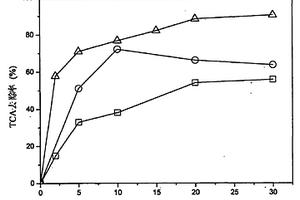

本发明涉及一种用于臭氧多相催化降解水中微量有毒难降解有机污染物的催化剂的指标方法,属于水处理技术和环境功能材料领域。该催化剂以粉末状天然铝土矿为载体、FE的氧化物为活性组分。该催化剂采用分层浸渍法制备而成,其制备方法为:配制铁盐溶液,将一定质量粉末状天然铝土矿浸渍于此铁盐溶液中,并经蒸气浴、老化、烘干、煅烧后即得铁改性铝土矿催化剂。本发明所属催化剂不但在臭氧多相催化去除水中存在微量有毒难降解有机污染物体系中具有显著催化活性,同时具有制备成本低廉,稳定性好等优点。这些优点有利于该催化剂在臭氧多相催化体系中的应用,推动臭氧多相催化体系的生产应用,为水中微量有毒难降解有机污染物的强化去除技术提供一种有效方法。

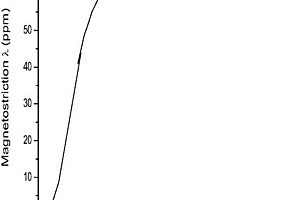

一种利用冷喷涂技术制备具有取向的铁基磁致伸缩涂层的方法，属于磁性功能材料及其制备领域。材料成分为：Fe100?x?yGaxMy(x＝13～30)，Fe100?x?yAlxMy(x＝10～27)，Fe100?x?yCoxMy(x＝45～75)，Fe100?x?yNixMy(x＝25～65)，其中M为B、Si、Ti、V、Cr、Mn、Zn、Ga、Nb、Ta和W中的一种或几种，y＝0.01～0.6，以上x，y均为原子分数。先用铁基磁致伸缩材料制备球形气雾化粉末，再以金属材料为基底，将球形气雾化粉末通过冷喷涂的方式喷射到底部或两端放有磁体的金属基底上，制得具有取向的铁基磁致伸缩涂层。这种方法制备的涂层可以获得沿磁场方向的取向涂层，而具有某一取向的涂层具有高的磁致伸缩性能，同时工艺流程简单，用途前景广泛。
1063
0

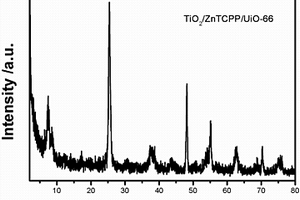

本发明公开了一种TiO2/卟啉/MOFs超薄异质体的制备方法，属于无机有机复合功能材料制备技术领域。本发明以TiO2超薄纳米片为模板，利用卟啉化合物外围的羧基、羟基等官能团将其锚固在TiO2超薄纳米片表面，进而利用卟啉化合物的剩余外围羧基、羟基等官能团吸附金属离子，通过金属有机骨架层层自组装的手段实现在卟啉化合物外层MOFs包覆，以获得催化活性高效稳定的TiO2/卟啉/MOFs超薄异质体。本发明的优点在于：1)创新性地利用TiO2、卟啉、MOFs进行超薄异质体催化区/光吸收区/吸附区的层级构筑和功能集成，开发得到一种性能优异的光催化还原二氧化碳用新型催化材料；2)基于卟啉和MOFs材料可调控的结构和功能特性，实现对TiO2/卟啉/MOFs超薄异质体的性能优化。
934
0

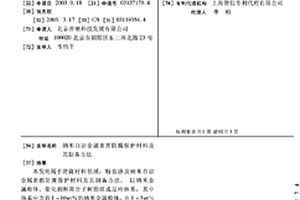

本发明属于防腐材料领域,特别涉及纳米自洁金属表面防腐保护材料及其制备方法。以纳米金属粉体、催化剂和高分子树脂组成反应体系,其中体系中含有1-10wt%的纳米金属粉体,0.1-3wt%的催化剂,余量为高分子树脂;在低速搅拌下,将纳米金属粉体加入到高分子树脂溶液中,混合均匀后加入催化剂,搅拌均匀即制备出纳米自洁金属表面防腐保护材料。本发明的纳米自洁金属表面防腐保护材料由于使用了纳米级的防腐功能材料,不仅具有防腐功能,而且还具有自清洁功能,同时保证了材料本身的鲜艳颜色不易退色。
703
0

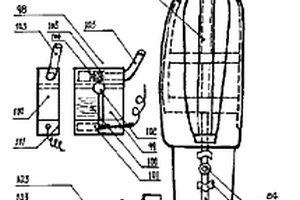

三种高聚物微孔驻极体膜及制造方法。本发明是一种高分子功能材料，可作为医疗工 具，也可作为气体过滤器。目前已有高聚物驻极体用来治疗疾病的只限于 镇痛、消炎、治病范围小，治疗效率低，本发明有三种 微孔驻极体膜，即聚四氟乙烯、微孔膜、聚丙烯超细 纤维膜，硝化纤维素微孔膜，其共同特点都带有微孔 能长久保持一定高的静电位，其制造方法采用线电 晕固定或针晕法，加电场分别为－2000伏/厘米 ～－15000伏/厘米或－2000伏/厘米～－12000伏/ 厘米。以上三种膜可分别治疗六种病，治疗效率达 90％，价格低廉，使用方便。本发明还能作为一种气体过滤器膜，可提高过 滤率，并起到富集氧的作用。
863
0

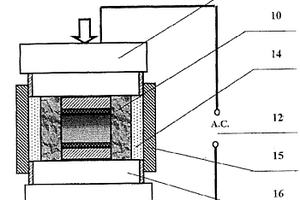

本发明提供了一种具有递变电阻及高熔点差梯度材料的制备工艺,可快速制造陶瓷/金属,金属/金属梯度功能材料。它是在超高压条件下利用样品中随位置变化而电阻递变的特点,以大电流通过样品形成梯度分布的温度场的强化烧结技术。它适用于制备具有递变电阻的梯度材料,尤其适用于兼具有高熔点差梯度材料的制备。其优点在于工艺简单、高效、节能、成本低,应用范围广。
567
0

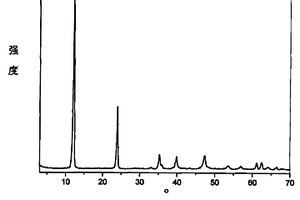

本发明公开了属于无机非金属功能材料的制备技术领域的一种层状复合金属氢氧化物的原子经济制备方法。本发明以金属氢氧化物、铵盐和氨水为原料,在反应器中通过原子经济反应制备层状复合金属氢氧化物。反应过程使用了铵盐和氨水,降低了反应的温度,使反应条件更加温和,易于控制;反应中使用的铵盐和氨水中的氨在后处理过程中可以回收;反应中使用了金属氢氧化物、阴离子为An-的相应铵盐,不使用NaOH等其它原料,所有原料均参加反应并生成了目标产物,原子经济性为100%,属于典型的原子经济反应。本发明生产过程中无副产物生成,产物不经过洗涤就可以进行干燥得到纯净产品,大大节约了水资源,保护了环境。
一种以氧化镁为基质的复合氧化物ZnxMg1-xO的制备方法，属于无机功能材料的技术领域。以硝酸镁溶液和氨水为原料，以十二烷基硫酸钠(SDS)为表面活性剂，采用水热法在高压反应釜中制得多孔氢氧化镁；后将该多孔氢氧化镁置于ZnSO4溶液中吸附Zn2+，过滤后得负载Zn2+的氢氧化镁白色粉末；再将该粉末在管式炉中煅烧制得。本发明的合成原料成本低，合成方法较为简单，且该类复合氧化物具有稳定的紫外光催化活性，对阴离子染料甲基橙、阳离子染料罗丹明B等有机染料具有较好的光催化降解效果。
618
0

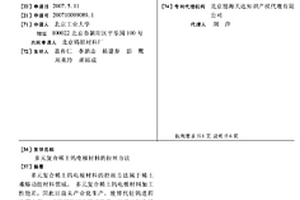

多元复合稀土钨电极材料的拉丝方法属于稀土难熔功能材料领域。多元复合稀土钨电极材料加工性能差,因此目前未产业化生产,使替代钍钨进程停滞不前。本发明针对此现状提供一种多元复合稀土钨电极材料的拉丝方法,即:先将拉丝模预热到500-550℃,等炉温升至1175-1225℃时,固定加热功率,进行多元复合稀土钨电极材料的拉丝加工,依次采用Φ2.5、Φ2.0、Φ1.6、Φ1.2拉丝模加工,经过Φ1.2拉丝模加工后,调整加热炉的功率,使炉温保持在875-925℃。然后进行Φ1.0拉丝模加工,可加工制备Φ2.5-Φ1.0多种规格的多元复合稀土钨电极。该方法低能耗,加工成品率高。
833
0

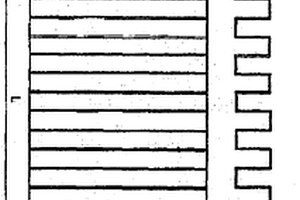

本发明提供了一种钢质冷却壁用夹芯衬板及其制备方法,属于结构功能材料领域。冷却壁用夹芯衬板是由两层厚度为0.8-3mm的碳素结构钢面板和中间具有平直式结构的芯体组成。其制备方法是根据优化设计选择平直式芯体的叶片高度3-10mm、叶片厚度0.2-1mm和叶片间距1.5-2.5mm;在隔板与平直式芯体间放入40-50μm厚的Ag-Cu共晶合金箔作为中间层介质,将三层待复合材料加热至高于中间介质的融化温度830℃-870℃,保温时间60-80分钟,使其充分融化;然后进入轧机中实现5%-13%小变形量的变形,复合后的夹芯板进行扩散退火,达到瞬间液相扩散的要求,使隔板与芯体间实现金属键结合。优点在于:界面结合牢固、易于成形、可实现连续化生产并可回收利用。
861
0

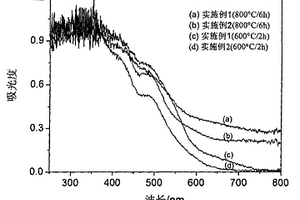

一种以钛铁矿精矿为原料制备光催化材料的方法,属于功能材料领域。其特征是先用浓盐酸将钛铁矿分解,铁、钛元素进入溶液,然后采用化学沉淀法提纯铁、钛元素,根据实际需要,可掺杂锌元素,通过柠檬酸络合的溶胶—凝胶燃烧合成工艺制备了金属复合氧化物光催化材料。本发明综合利用钛铁矿中铁、钛两种组分,避免了含铁副产物的再回收利用工序,是一项低成本制备新型光催化材料的新技术;制备的光催化材料颗粒细小,光催化活性高,在紫外及可见光区均有较强的光吸收,可用于光催化及光电转换等太阳能利用领域,有很好的应用前景。

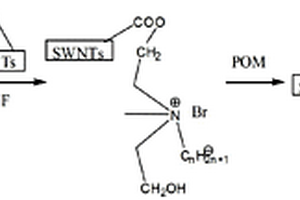

本发明公开了属于功能材料制备技术领域的一种单壁碳纳米管（SWNTs）-离子液体（IL）-杂多酸（POM）功能性复合材料及其制备方法，并且将该功能材料用于制备电化学传感器。本发明制备的表面涂覆有单壁碳纳米管-离子液体-杂多酸功能性复合材料的电化学传感器具有灵敏度高、检测限低、反应快速、操作简单、稳定性好、使用方便并且可重复使用，低廉，易微型化和便于携带等优点，为实际应用奠定了基础。将其应用于NaIO3、NaBrO3、NaNO2浓度的检测，最低检测限可分别达到0.9μM、1.3μM、1.3μM；检测的线性范围分别为：0.004-0.73mM，0.2-3.84mM，0.02-4.33mM。
684
0
本发明涉及高温度系数高稳定室温开关纳米复合材料的制备和性能，属于一种新型智能纳米复合功能材料。本发明提出可将具有优异的热、电、磁传输特性的纳米材料利具有固定结晶点的绝缘性基液灵活组合来制备开关纳米复合材料，通过对纳米材料的表面改性增强了其和基液的界面亲合力，使得复合材料的开关比和稳定性大大提高。这种实用性很强的智能纳米复合功能材料在能源，生物医疗等领域有着广阔的应用前景。
1051
0

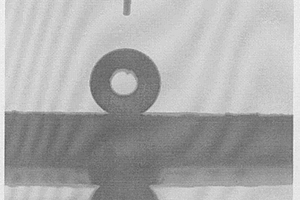

本发明属于功能材料、表面化学领域,是涉及一类二茂铁基全共轭聚芳烃超疏水薄膜及其制备方法。该超疏水薄膜是由具有超支化结构的共轭聚芳烃自由沉积而形成。超支化结构的共轭聚合物是通过共轭双炔单体与共轭二茂铁基单炔单体在催化剂作用下,通过炔—炔环三聚反应而生成的。该类聚合物具有良好的溶解性,能够通过沉积的方式对物体表面进行修饰,使物体表面具有超疏水的性质,经测试,其对水的静态表面接触角大于150°。
648
0

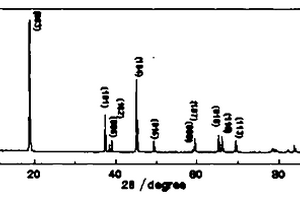

一种溶液燃烧合成锂离子电池正极材料的方法， 涉及能源功能材料的制备，特别涉及到锂离子电池正极材料的 制备。本发明以硝酸盐作氧化剂，有机羧酸作为燃料，按硝酸 锂∶硝酸盐 M(NO3) 2∶有机羧酸的摩尔比为1.0～1.2∶1∶0.5～2.5 称取相应量的硝酸盐和有机羧酸，配制硝酸盐和有机羧酸的混 合水溶液，经过溶液的燃烧反应，不仅能够制备出各金属离子 达到原子级混合均匀，粒度超细化的 LiMO2 (M＝Co1 －xNix、 Co1－ xMnx)锂离子电 池正极活性粉体材料，而且可以降低保温温度，减少保温时间， 节约能源。
1035
0

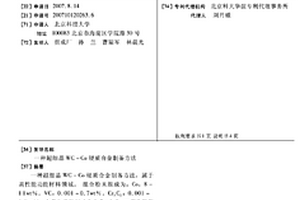

一种超细晶WC－Co硬质合金制备方法，属于高性能功能材料领域。混合粉末组成为：Co：8－11wt％，VC：0.001－0.7wt％，Cr3C2：0.001－0.8wt％，余量为晶粒尺寸为0.2－0.5μm WC将混合粉末按重量百分比称量后进行机械合金化处理，球磨时间15－60min，球磨机转速为800－1400rmin－1；球料比为5∶1－10∶1，球磨介质的加入量为高出装入球粉料表面的5－10mm；将混合粉末预成型为致密度为50－70％的预成型坯，然后采用六面顶超高压烧结制备超细WC－Co硬质合金，烧结电压为1.25V－1.40V，烧结压力为10－12GPa，烧结时间为60－120s。优点在于，在加热的同时施加非常高的压力使粉末快速致密化，制得的产品达到全致密，硬度可达93.1HRA，WC晶粒尺寸几乎没有长大。
937
0

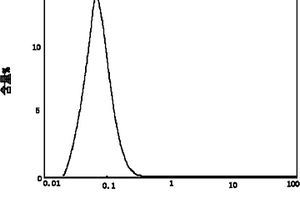

本发明公开了属于无机功能材料制备技术领域的一种炭黑体系制备高分散的纳米氧化镧粉体的可控制备方法。本发明以可溶性镧盐、碳酸盐、硝酸以及炭黑为原料,首先制备得黑色的碱式碳酸镧前驱体,再经过程序升温焙烧得到纳米级稀土氧化镧的纳米粉体。该工艺成本低、易于操作控制,所制备的纳米氧化镧的粒径分布在30～80nm之间,且分布窄,分散度高,易于工业化生产,克服了以往制备方法中的原料昂贵、成本高,过程复杂、条件苛刻,不易操作控制,不宜实现规模化、产业化生产等缺点。
791
0
一种纯相超细纳米晶CUO块体材料的制备方法属于新型功能材料和粉末冶金技术领域。本发明步骤:将纯CU粉末放入敞口的容器,加热使之与空气发生固—气反应,反应温度500~900℃,反应时间4~10H,得到单相的CUO粉末;将单相CUO粉末进行球磨,球料比5∶1~25∶1,球磨时间5~25H,得到非晶和纳米晶混合结构的CUO粉末;利用放电等离子烧结方法对球磨后的CUO粉末在氩气保护下进行烧结,烧结温度350~450℃,烧结压力400~500MPA,在烧结温度下保温0~5MIN,最终得到纯相的纳米晶CUO块体材料。本发明方法的整条工艺路线简单、操作方便,技术参数可控性强,且在不同制备阶段的工艺参数均有较宽的可调节范围,制备工艺的实用性强。所制备的纯相纳米晶CUO块体材料可用于研究其磁学、光学、电学和热学等特性。
中冶有色为您提供最新的北京有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月01日 ~ 03日
2024年08月13日 ~ 15日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年11月01日 ~ 04日
