山西太原有色金属电冶金技术理论与应用

卷取机侧导 931

 0

一种卷取机侧导,主要用于冶金领域,它包括侧导本体,侧导本体的一侧设有耐磨板,其特征是设置耐磨板侧的侧导本体上固定安装有水箱,水箱上设有进水管和溢流口,溢流口为细长条形槽,溢流口设置在侧导的耐磨板的上方。本实用新型将水箱中的冷却水经溢流口流到侧导的耐磨板上,就可以将侧导的耐磨板的温度降低,避免带钢与侧导耐磨板之间产生粘结物,从而消除带钢边部发生啃边现象,提高产品质量。

炉前自动化样品传输装置 807

 0

本实用新型涉及钢铁冶金行业、全自动样品分析系统领域。一种炉前自动化样品传输装置，传输皮带运行轨道有两个，两个传输皮带运行轨道上下平行设置，两个传输皮带运行轨道外侧一圈设置有传输皮带，传输皮带运行轨道一侧左右两边均设置有皮带传输电机，传输皮带运行轨道一侧中间设置有到位传感器支架，到位传感器设置在到位传感器支架上；试样传输台固定安装在传输皮带上，试样传输台上设置有试样夹钳气缸，试样夹钳气缸中间设置有试样夹钳，样品传感器设置在试样夹钳中间的试样传输台上。本装置可以在很大程度上缩短在线样品分析周期，降低人员劳动强度，提高工作效率。

导卫自动升降调节装置 814

 0

本实用新型涉及一种导卫自动升降调节装置，属于冶金机械技术领域，解决现有导卫箱被翘头的带钢撞击后导卫传动装置易损坏的技术问题。解决方案为：导卫箱传动装置通过导卫吊杆驱动导卫箱沿竖直方向上下往复运动，导卫吊杆的上部设置有通孔，导卫吊杆的下端部设置有腰型孔，通孔与导卫箱传动装置的动力输出端连接，所述导卫箱上部设置有吊耳，吊耳上安装有限位销，限位销在所述腰型孔中滑动。使用本实用新型可以有效避免导卫箱被翘头的带钢撞击后，导卫箱向上顶起造成导卫传动装置的起重器、齿轮箱被顶起损坏的问题，杜绝导卫传动装置发生故障停机，可以延长起重器、齿轮箱的使用周期，降低备件费用。

氩封保护浇注密封圈 772

 0

本实用新型公开了一种氩封保护浇注密封圈,属于冶金行业钢水模铸过程中的辅助设施,它包括外环、内环、支架、外壁、内壁,其特征在于外环环面上开有若干个孔,内环的环面上开有若干个孔,外环套在内环的外围,外环与内环之间通过支架连接,外壁固定连接在外环的外围,顶端外壁固定连接在内环和外环之间,内壁固定连接在内环上,外环的外侧、内侧开有孔,内环的外侧开有孔,进气管固定连接到外环外侧的孔上,外环内侧的孔与内环外侧的孔通过通气管连接。本实用新型能防止或减少钢水在浇注过程中与大气中的氧、氮发生二次氧化,提高产品合格率。

退火炉陶瓷辊夹具 976

 0

一种退火炉陶瓷辊夹具,属于冶金行业专用工具,是与磨床配套使用的专用工具,它包括轴、固定套、螺母,其特征是固定套、螺母套在轴的外周,固定套有内固定套和外固定套,外固定套的两侧设置内固定套和螺母。将炉辊结瘤腐蚀造成表面损坏的陶瓷辊,套装在本实用新型的轴上,安装在磨床上,用固定套和紧固螺母紧紧地固定住,经过磨床磨削,这样就能消除缺陷。本实用新型结构简单,操作方便,成本低,容易实施。

磨床双拨鼓驱动装置 984

 0

一种磨床双拨鼓驱动装置，主要用于驱动冶金企业磨销轧辊的磨床，它包括两个基座、一个拨盘、4个轴、4个拨鼓，两个基座通过螺栓与轧辊端盖连接，两个基座中间设有拨盘，拨盘安装在轧机驱动轧辊的扁头上；基座分别通过两个轴安装有两个拨鼓；所述基座为L形钢板，L形钢板的横板与竖板之间的夹角是120度。本实用新型作业时两个拨鼓分别拨动轧辊扁头两侧，实现翻转驱动。工作时不需要再拆装拨头，大大降低了操作工的劳动强度，提升了工作效率，彻底解决了操作工腰肌牢损及腰间锥盘突出发生的可能性，并从硬件上改善了现场作业的安全水平。

分体式立式轮箱集油罩 821

 0

本实用新型属于冶金行业中线棒材轧机的立式齿轮箱的技术领域，具体涉及一种分体式立式轮箱集油罩，解决了现有线棒材轧机的整体式齿轮箱，现场出现问题的时候，需要把齿轮箱吊下来，而且需要破坏掉轴套的问题。分体式立式轮箱集油罩，其为分体式，包括环形上罩体和水平下罩体，环形上罩体底部向内延伸至水平下罩体下部与水平下罩体上下重合构成重合结构，重合结构处贯穿有螺栓，螺栓与水平下罩体焊接固定，螺栓下部通过螺母紧固。本实用新型具有如下有益效果：拆装方便，节省轴套使用寿命，节约检修时间，是实现钢厂节约能源、文明生产的理想产品。

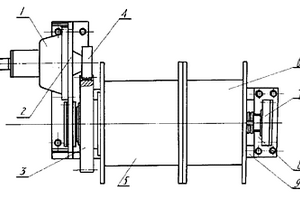

建筑用人货升降机安全机构 1025

 0

一种建筑用人货升降机安全机构,由底座、活动卷筒、固定卷筒、防坠安全器组成,其中活动卷筒与固定卷筒由轴承座支承在底座上,固定卷筒的端部装有大齿轮,大齿轮与防坠安全器的小齿轮啮合,防坠安全器装在固定卷筒一侧的轴承座上。建筑用人货升降机采用安全机构后,经多次模拟断绳试验效果良好,事故率为零,运行平稳、噪音低。该装置结构简单,性能稳定,安全可靠,不仅能适用于建筑用钢丝绳传动式升降机,而且能广泛应用于矿山、冶金、路桥建设等领域。

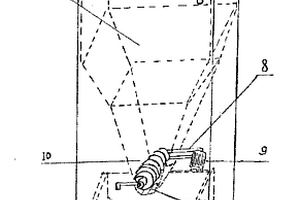

粉状物料存取器 856

 0

本实用新型具体涉及一种家用贮粮箱面粉的输出装置,由箱体、容器、取物盒、输出器等组成,其特征是输出器装在漏斗式容器的下部,出料口的上端,出料口开启装置装在出料口的两端,并与装在箱体上的出口开关相连。这种漏斗式容器可使粉状物料集中于底部,在螺旋式输出器的作用下,物料即可顺利流出,以达到输出流畅,开启灵活方便的目的,也可用于化工、粉末冶金、制药等领域。

电弧炉小炉盖 853

 0

一种电弧炉小炉盖,属于钢铁冶金领域的生产设备,它包括盖板,盖板上设有三个电极孔,其特征是三个电极孔均为椭圆形孔。本实用新型的椭圆形电极孔,增大了电极与电极孔之间的距离,可以消除电极孔周围结渣现象,从而避免在送电过程中小炉盖的盖板发生电弧。

监测高炉炉壳焊缝的装置 862

 0

本实用新型属于冶金行业生产辅助设施,具体涉及一种监测高炉炉壳焊缝的装置,它包括一块弧形钢板,其特征是弧形钢板的两端设有挡板,弧形钢板的两端设有进水管和出水管。本实用新型可以及时监测到炉壳焊缝的运行状况,及时发现炉壳焊缝开裂现象,从而及时采取减风或休风措施,用以防止发生炉壳失稳,避免高炉炉料涌出造成炉体坍塌的重大事故发生。

金属喂线机导线装置 1050

 0

本实用新型主要用于冶金行业生产中的钢液喂线装置,一种金属喂线机导线装置,它包括壳体,壳体为矩形弯管,壳体的两端固定安装矩形法兰,壳体内固定安装有若干个滚轮,若干个滚轮分两行排列。本实用新型可有效降低合金芯线(或铝线)的摩擦阻力,杜绝堵线故障,特别是对较硬合金芯线(或铝线)起到快速引导作用,使合金芯线顺利地进入钢液。

具有PROFIBUS-DP通迅功能的软起动器 641

 0

本实用新型公开了一种具有PROFIBUS-DP通迅功能的软起动器,属于起动器技术领域;所要解决的问题是提供一种能够实现PROFIBUS-DP通迅的软起动器,采用的方案为:隔离换向开关、可控硅组件、第二真空接触器、三相交流电机接口自上而下依次串联,可控硅组件的两端并联第一真空接触器,在隔离换向开关和可控硅组件之间通过导线连接有电源变压器,电源变压器的输出端通过导线连接有控制器和PLC,脉冲触发装置的输出端与可控硅组件相连,脉冲触发装置的输入端与控制器相连,控制器还连接有显示器和PLC,PLC连接有操作盒和远程控制面板,PLC还与PROFIBUS-DP通迅模块相连;本实用新型可广泛应用到电力、冶金、能源等行业中。

热焖池盖吊卸拴挂吊耳装置 957

 0

本实用新型涉及冶金钢渣热焖处理领域。一种热焖池盖吊卸拴挂吊耳装置，包括吊耳，固定支杆，筋板架，热焖盖；固定支杆两端各连接有两个吊耳，吊耳下方连接有筋板架，筋板架是一个矩形框架，筋板架下方连接有热焖盖，矩形框架相对两侧支架中心位置上分别连接两个吊耳。筋板架由槽钢制作，吊耳由柱状钢件制作。其中，固定支杆与吊耳的连接方式为焊接，吊耳与筋板架的连接方式为焊接，筋板架与热焖盖的连接方式为焊接。具有提高吊盖作业的效率；减少岗位工接触高热蒸汽的风险，降低链绳使用成本的优点。同时，为作业安全创造了条件。

防止盲板阀拒动的液压系统 1036

 0

一种防止盲板阀拒动的液压系统，属于冶金生产设备液压系统，具体涉及炼铁高炉煤气管道出入口盲板阀的液压系统，其特征是在现有高炉盲板阀液压系统的电磁阀与驱动油缸间增设过滤器和旁路阀。本实用新型减少了电磁阀油道堵塞，提高了盲板阀动作的可靠性，减小检修工作量，减少停机时间，提高TRT机组运行时间、提升发电量。

轧辊磨床中心架横向定位装置 839

 0

轧辊磨床中心架横向定位装置，属于冶金行业中的机械设备，它由缓冲壳、缓冲器基座、导向杆、碟形弹簧、缓冲力调整螺母构成；缓冲壳是一个长方体的盒子，蝶形弹簧设置在缓冲壳内，缓冲壳的两个侧面均设有圆孔；导向杆设置在这两个圆孔内，蝶形弹簧套在导向杆上；导向杆的一端穿过缓冲壳的一侧面并通过弹簧挡板限位，导向杆的另一端穿过缓冲壳的另一侧面并通过缓冲力调整螺母固定；缓冲器基座与缓冲壳连接为一体。本实用新型有效避免了中心架偏斜故障的发生，提高劳动生产率，降低备件费用，保障生产的顺利进行。

抛丸机抛头电动机的底座卡具 1096

 0

抛丸机抛头电动机的底座卡具,属于冶金生产辅助设施,它包括一块矩形钢板和一块L形钢板,其特征是矩形钢板的长度是105mm、宽度是75mm、厚度是24mm的钢板,L形钢板与矩形钢板焊接在一起,矩形钢板上设有螺栓孔,螺栓设置在螺栓孔中。将本实用新型安装在抛丸机抛头电动机的底座和地板的四个角上,可以减少电动机振动带给底座固定螺栓的冲击,从而提高了底座固定螺栓的使用寿命,底座固定螺栓的使用寿命由目前的2～3天提高到1年以上。

轧机轴承油雾润滑系统加热控制器 878

 0

轧机轴承油雾润滑系统加热控制器，属于冶金企业生产辅助设施，它包括油箱，其特征是油箱的底部安装有加热器，加热器通过继电器连接数显电子温控器，数显电子温控器连接热电偶。本实用新型能够使维护人员直接测量加热器的好坏，及时对加热器维护，同时还可以直接对温度高低进行设定，通过数显直观看出设定温度和时间温度，很好地对油雾加热系统进行控制，并且可以在不同季节对温度进行控制，增加维护效率和设备运行率。

轧机工作辊的锁紧装置 949

 0

一种轧机工作辊的锁紧装置,属于冶金行业中轧钢设备—轧机工作辊上用的部件,它包括卡环和与卡环配合使用的锁紧螺母,还有与锁紧螺母配合使用的锁紧套锁紧套,卡环、锁紧螺母、锁紧套均为环形金属体,卡环的环面上开有孔,锁紧螺母上设置内螺纹,锁紧套设置外螺纹,其特征在于卡环的环体上设置限位台,锁紧螺母的内螺纹处设置限位台,卡环上的限位台与螺母上的限位台配套使用。本实用新型结构简单,加工容易,成本低,使用牢固,经过实验证明,效果良好。

在隧道窑生产线上应用的余热锅炉 1000

 0

本实用新型在隧道窑生产线上应用的余热锅炉,属于在隧道窑生产上应用的换热装置领域;本实用新型提供一种余热锅炉对隧道窑中焙烧段的余热进行充分利用,解决现有余热利用技术中利用不彻底等问题;采用的技术方案是:汽包以自身轴线垂直于隧道窑轴线安装在隧道窑顶部;前后集箱垂直焊接于汽包上,用于连接辐射换热管;辐射换热管安装于隧道窑侧面墙壁的内侧,与前后集箱的布置方向垂直,上端穿出隧道窑与前后集箱连接,下端从隧道窑侧墙穿出与左右集箱连接,左右集箱平行于前后集箱;下降管的上端与汽包联通,下端与左右集箱联通,布置在隧道窑墙外侧。本实用新型广泛用于陶瓷、磨料、建材、冶金等行业的隧道窑生产线中的余热利用上。

脱水器防堵装置 930

 0

本实用新型提供一种脱水器防堵装置，包括管道，其特征在于：管道为变径管，变径管中间设有球阀，变径管的一端从高压室注水口插入高压室内，另一端与脱水器立管取样口连接。该装置能够起到临时脱出管道内水的作用；操作方便快捷，既减少了人力资源的消耗，又避免了消防隐患，可广泛用于冶金行业的管网上。

有线闭路式多通道天车扩音对讲装置 702

 0

本实用新型为一种有线闭路式多通道天车扩音对讲装置,主要结构由盒体、前面板、扬声器、内外接线座、电路板、变压器、话筒、操作开关组成,它采用了主机与多个话站呼叫、通话、扩音、对讲联接,电路板各电路协调设计,通过三级放大器电路放大,信息反馈,继电器转换电路转换,功放电路输出,转换控制电路控制,使扩音对讲在闭路状态下完成,有效的防止了外部环境噪音、气候等的干扰,通讯传递准确无误,音量大小可调,话站可自如设置,天车司机可随时与电气室、高压室、上、下车门及各操作面上的作业人员联络、呼叫,安全、稳定、可靠,使用方便,操作简单,该设备体积小,易操作,是十分理想的高空起重机作业的扩音对讲装置,本装置也可用于冶金、煤矿、电力等企业的调度和内部通讯。

氩氧炉的供气管道 1002

 0

氩氧炉的供气管道,主要用于冶金行业生产不锈钢中的供气设施,它包括输送三种气体的管道,每种气体的管道上均设置切断阀,其特征是每种气体的管道上均设置放散阀及至少两个调节阀。本实用新型可以有效地防止管道“窜”气现象,防止含钛钢连铸浇注过程中结晶器内的“结鱼”事故及水口结瘤事故,为企业降低了生产成本,提高了产品质量。

管道防冻裂装置 1014

 0

一种管道防冻裂装置，主要用于冶金行业介质输送管道，它包括输送介质的管道，其特征是在输送介质的管道的下面焊接有蒸汽输送管道，蒸汽输送管道的水平宽度与竖直高度之间成5比2，蒸汽输送管道的水平长度与输送介质的管道同长。本实用新型相比现有的蒸汽管道伴热装置施工简单，容易操作，伴热接触面大；相比现有的电伴热装置投资小、点检难度小、所需要人力少。

高炉炮泥保温装置 1014

 0

一种高炉炮泥保温装置,属于冶金企业炼铁生产设施,它包括长方形箱体,箱体设有箱盖,其特征是箱内设有小箱子,箱体上设有进水管,箱盖上设有排气孔。将高炉炮泥设置在本实用新型的小箱子中,大箱子放置于渣壕(或铁水壕)的盖板上,大箱子了注入水,利用高炉出渣或出铁过程散发的热量作为第一热源,通过热辐射将热量传递给渣、铁沟盖板,渣、铁沟盖板作为二次热源将热量传递给放置在渣、铁沟盖板上的本实用新型中的水,再由水为高炉炮泥加热保温,炮高炉泥保持在35~45℃的恒温,维持了高炉炮泥在低温情况的工作稳定性,从而避免了高炉一系列事故的发生。

风口阀板装置 700

 0

本实用新型涉及冶金钢渣工艺除尘系统的一种风门开关装置。一种风口阀板装置，包括，提升机卷筒、配重，主动阀板、从动阀板、导槽、连接杆、先导门，在风口处上下两端均设置有导槽，两个导槽左右两端均通过连接杆进行连接，主动阀板和从动阀板均设置在两个导槽之间，主动阀板和从动阀板连接导槽的一端均设置有滚动轴承，主动阀板中间开设有先导孔，先导孔处设置有先导门，先导门左右两端均连接有钢丝绳，两根钢丝绳分别贯穿主动阀板从动阀板中间另一端均通过导绳滑轮竖直缠绕至提升机卷筒上，提升机卷筒上缠绕的钢丝绳下方连接有配重。本实用新型采取上述结构后，降低了检修难度，解决了操作过程起升钢丝绳断裂造成闸板坠落带来的安全风险。

集油罩多通道回油结构 737

 0

本实用新型属于冶金行业中线棒材轧机立式齿轮箱内润滑油回收的技术领域，具体涉及一种集油罩多通道回油结构。本实用新型为了解决线棒材轧机立式齿轮箱的输出轴端处容易漏油的问题，提出了一种集油罩多通道回油结构，包括安装于齿轮箱输出轴端的集油罩，所述的集油罩上开有若干回油孔，各回油孔分别连接一分回油管，各分回油管与主回油管连接。本实用新型解决了设备易漏油的问题，避免了对设备的反复拆装，节约了安装调试时间；同时降低了润滑油的油耗，有效降低了生产成本。

电炉电极夹持力检测装置 1017

 0

本实用新型属于电炉冶金领域，特别是属于一种电炉电极夹持力检测装置。包括压力传感器、柱状钢模、压力指示表、吊环，所述柱状钢模直径与电炉电极直径相等，所述吊环与所述柱状钢模固定连接，所述柱状钢模侧面有凹槽，所述凹槽中安装有压力传感器，所述压力传感器与压力指示表连接，所述凹槽深度小于压力传感器厚度。本实用新型可以随时准确测量电炉电极夹持力，避免欠维修和过维修，保证设备安全稳定运行、实现设备效益最大化。

双驱动快速更换板坯连铸中间包浸入式水口机构 692

 0

本实用新型涉及一种冶金板坯连铸机构,具体为一种双驱动快速更换板坯连铸中间包浸入式水口机构。解决了现有技术中存在的板坯连铸机中间包的水口更换机构连续性不强,安全性差的问题。包括带有上水口的中间包,上水口外侧设有座砖和定位环台,在上水口下方外套设有快换结构,快换结构下设有上滑板、滑道和压紧装置,滑道一侧设有驱动机构,在滑道另一侧设有备用驱动机构。与现有技术相比,本实用新型在原有设备基础上又增加了一套备用驱动机构,可以提高单包寿命,在不停机、不提升中间包的情况下实现板坯连铸中间包浸入式水口快速更换的任务,以保证连铸连续生产和安全生产。

板坯修磨机砂轮的更换装置 641

 0

一种板坯修磨机砂轮的更换装置,主要用于冶金行业中的皮带传动式板坯修磨机大型砂轮的更换,它包括砂轮支架、支架、定滑轮装配、动滑轮装配,支架焊接在修磨机机架上,其特征是定滑轮装配安装在支架上,定滑轮上有拉链穿过,定滑轮装配的下方设有动滑轮装配,动滑轮装配设置在拉链上,吊钩设置在动滑轮上,拉链的一端固定在支架上,所述的砂轮支架包括定位板、定位套,定位板为扇形板,定位套为圆柱形套筒,定位板与弯曲成弧形的弧形钢板焊接,定位板上设有三个螺栓过孔,定位板定位套焊接,定位套与辅助支撑焊接,辅助支撑与弧形钢板焊接。本实用新型的动滑轮与定滑轮机构能使更换砂轮的操作省工省力,可以实现一人独立、安全地完成更换砂轮的操作,而且操作简单、快速。
