湖北武汉有色金属加工技术理论与应用

微纳结构磷酸铁的制备方法 1033

 0

本发明公开了一种微纳结构磷酸铁的制备方法。将硫酸亚铁溶液、磷酸和氧化剂分别导入反应容器,氧化反应2～5h后,加入硫酸亚铁和磷酸总量10～0.05wt%的水溶性非离子表面活性剂,升温至50～100℃,紊流循环20～60分钟后,再加入5～20wt%氢氧化钠溶液,在线控制反应体系的pH为2.0～4.5;加碱完毕后,继续紊流循环20～60分钟,然后静置陈化120～600min后分离;用纯净水洗涤产物至pH5～7,将产物烘干并对产物表面进行热处理。该方法制备出流动性好、高分散性和比表面积可控的类球形磷酸铁纳米团簇,一次粒子小于100nm,团簇颗粒大小在200nm～2μm间调控,该产品可用于锂离子电池正极材料磷酸铁锂的制备,也可以用于食品添加剂、生物医药等领域。

便携式布防摄像机 996

 0

本发明公开了一种便携式布防摄像机，包括摄像机主体，还包括支撑主体、锂电池和硬盘录像机，所述支撑主体包括支撑底座、连接杆和弯杆，所述弯杆的一头插入连接杆固定安装，所述弯杆的另一头安装所述摄像机主体，所述支撑主体上设有锂电池安装装置，所述锂电池安装装置包括至少一个安装导轨，所述锂电池上设有与所述安装导轨相配合使用的卡槽，所述硬盘录像机安装在所述支撑主体上，该布防摄像机可以根据使用需要进行位置的布置，适合室外大型活动的监视使用，适合公安破案侦察等情况使用，整体体积较小，方便使用者进行携带和安装使用，可以不需要外接电源的条件下进行工作，具有防水功能，适合在户外雨天进行使用。

催化伯胺-丙烯酸酯双加成反应的方法及其应用 684

 0

本发明属于聚合物电解质技术领域，具体公开了一种催化伯胺‑丙烯酸酯双加成反应的方法及其应用，该方法在伯胺类单体和丙烯酸酯类单体的反应体系中引入锂盐作为催化剂，所述锂盐解离出的锂离子与所述丙烯酸酯类单体中的羧基进行配位，降低双键的电子云密度，从而催化所述伯胺类单体和所述丙烯酸酯类单体发生单加成反应后生成的仲胺类单加成中间产物进行第二步加成反应，得到叔胺类双加成产物。本发明利用锂盐催化伯胺‑丙烯酸酯双加成反应，大大提高了反应效率，转化率高，利用该反应体系原位制备凝胶聚合物电解质，简单高效，反应条件温和，制得的凝胶聚合物电解质材料结构稳定，具有优异的电化学性能。

基于紫外交联的离子导体/聚氧化乙烯复合固态电解质的制备方法 662

 0

本发明涉及一种基于紫外交联的离子导体/聚氧化乙烯复合固态电解质的制备方法，包括有以下步骤：1)将锂盐溶于离子液体中，通过磁力搅拌获得含有锂盐的离子液体；2)将含有锂盐的离子液体加入活化的MOFs材料中并研磨均匀，高温干燥后得到MOFs基离子导体；3)将聚氧化乙烯、锂盐和步骤2)中的MOFs基离子导体进行混合球磨，模压成型获得较致密的复合固态电解质薄膜；4)将交联液均匀涂敷在所得的复合固态电解质薄膜表面；5)待其充分吸收后，采用紫外光照射步骤4)中的复合固态电解质薄膜，制备得到离子导体/聚氧化乙烯复合固态电解质。本发明的有益效果是：该材料具有优异的综合性能，可作为固态电解质材料应用于固态电池。

高金属含量的纳米碳化硅材料的制备方法和应用 714

 0

本发明提供一种高金属含量的纳米碳化硅材料的制备方法，以及使用该高金属含量的纳米碳化硅材料制备的电极、全碳化硅锂二次电池。该制备方法所用原料包括非晶碳化硅粉、聚硅氧烷、锂化聚乙炔和金属混合粉末，所述金属混合粉末由金属锂粉、金属铝粉、金属铍粉、金属镁粉、金属钛粉混合而成，并同时采用介质阻挡放电等离子体工艺和高能超快激光技术，所得到的米碳化硅材料中金属含量高；由该高金属含量的纳米碳化硅材料制备的电极组装而成的全碳化硅锂二次电池的寿命长、容量高、循环性能好，其首次库伦效率达到99.9％，放电平台为4.1～3.5V，比容量达到2450mAh/g，放电能量密度达到1600～2000Wh/kg，功率密度达到1600～2000W/kg，循环周期可以达到20000次。

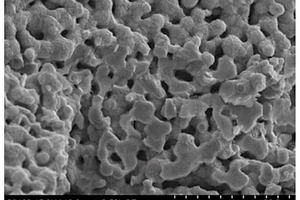

蜂窝状硅碳复合材料、其制备方法和应用 1042

 0

本发明属于锂离子电池负极材料领域，更具体地，涉及一种蜂窝状硅碳复合材料、其制备方法和应用。该硅碳复合材料通过一步反应制得，具有蜂窝状结构，包括三维贯通的多孔硅以及碳填充在所述多孔硅孔道中，所述多孔硅颗粒尺寸为1～3微米，所述多孔硅孔径为100～200纳米，介孔孔径为20～40纳米；所述多孔硅颗粒表面包覆有无定型碳。将本发明的硅碳复合材料用作锂离子电池负极材料，其循环性能和倍率性能良好，可应用于制作长寿命的高能量密度锂离子电池负极材料，由此解决现有技术用作锂离子电池材料的硅碳复合材料制备方法复杂、条件苛刻、成本昂贵等技术问题。

单离子聚合物电解质隔膜的制备方法 1053

 0

本发明公开了一种单离子聚合物电解质隔膜的制备方法，采用水溶性单离子聚合物在聚乙烯醇溶液中成膜，乙醇作为凝固浴制备得到的单离子聚合物电解质隔膜，可有效提高锂离子的迁移数，同时离子电导率、稳定性及机械性能均较好。制备的单离子聚合物隔膜没有晶态区域存在，有效地提高了隔膜的孔隙率，同时也为锂离子提供了更加通畅的通道；隔膜孔隙率87.82％，吸液率到达88.46％；拉伸强度为8.42Mpa；加热到250℃不收缩，并且具有良好的柔韧性；热分解温度245℃，高于一般锂离子电池的工作温度；隔膜的电化学稳定窗口约4.4V，表明本发明实施例制备的PVA‑BAEE单离子聚合物电解质隔膜具有良好的电化学稳定性，满足锂离子电池对隔膜的电化学稳定性需求。

碳纳米球/NiCo2O4复合材料及其制备方法与应用 734

 0

本发明涉及一种用于锂离子电池、超级电容器的高能量密度的碳纳米球/NiCo2O4复合材料及其制备方法与应用，所述的碳纳米球/NiCo2O4复合材料是粒径为100-300nm的核壳结构纳米微球，其内层是粒径为50-200nm的碳纳米球，外层是厚度为20～100nm的NiCo2O4包覆层。其制备方法为：先将粒径为50-200nm的碳纳米球与油酸钠混合后超声分散均匀；然后加入弱碱、Co2+和Ni2+，混合均匀后水热处理得到核壳(core-shell)结构的碳纳米球/NiCo2O4复合材料。该方法具有操作简单、环保、原料来源广泛、生产成本低廉等优点，适合大规模生产制备。利用该材料制备的锂离子电池负极材料的在首次放电容量可达到1600mAh/g。将这种材料用于超级电容器电极材料，其比电容可达到1420F/g(1A/g)。

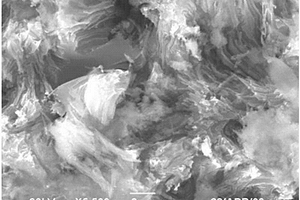

钠离子插层Ti₃C₂ MXene材料及其制备方法 765

 0

本发明涉及一种钠离子插层Ti₃C₂ MXene材料及其制备方法。其技术方案是：按钛铝碳粉体∶盐酸溶液∶氟化锂粉体的质量比为(1.0～2.0)∶(2.0～4.0)∶1配料，在聚乙烯塑料容器中水浴搅拌，超声处理和离心处理，得到固体Ⅰ，然后将固体Ⅰ用去离子水和乙醇交替洗涤至上清液呈中性，过滤，制得Ti₃C₂ MXene材料。将所述Ti₃C₂ MXene材料置于NaOH溶液中，水浴搅拌，再进行超声处理和离心处理，用去离子水和乙醇交替洗涤至上清液呈中性，真空干燥，制得钠离子插层Ti₃C₂ MXene材料。发明具有制备条件温和和易于控制的特点；所制备的钠离子插层Ti₃C₂ MXene材料层间距大和比表面积大，应用于锂/钠离子电池中有较高的质量比容量。

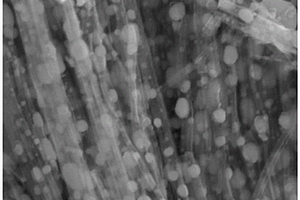

锗-碳氮纳米复合材料的制备方法及其应用 989

 0

本发明公开了一种锗-碳氮纳米复合材料及其制备方法，先将氧化锗纳米线均匀分散于液态有机酯，加入吡咯、聚乙酸乙烯酯以及氧化性金属氯盐，搅拌充分反应生成氧化锗-碳氮复合前体；然后在还原性气氛中600℃～1000℃煅烧，得到锗-碳氮纳米复合电极材料；制备所得的锗-碳氮纳米复合材料中，锗纳米粒子以一定的距离相互分隔，分段填充于碳氮纳米管内部，形成豆荚状结构。通过本发明，制备了一种可应用于锂离子电池的复合材料，材料中的不连续锗颗粒之间的孔隙，有效缓冲锗充放电过程中产生的体积变化，同时碳氮层的包覆有利于减小接触电阻和形成稳定的固体电解质界面，提高电极的电子导电率和电化学稳定性，显示出了优异的储锂性能。

等边三角形液压自行走CT断层扫描安检机 793

 0

本发明公开了一种等边三角形液压自行走CT断层扫描安检机，属于安检设备技术领域，包括等边三角形承力龙门架，等边三角形承力龙门架包括第一支撑杆、第二支撑杆和第三支撑杆；第一支撑杆、第二支撑杆、第三支撑杆底部设有行走轮胎安装架，行走轮胎安装架上安装有液压自行走马达轮胎，行走轮胎安装架上设有用于控制液压自行走马达轮胎的方向伺服电动舵机；等边三角形承力龙门架上设有机壳，机壳中设有用于驱动液压自行走马达轮胎运动的电动液压泵驱动总成和X光射线源，X光射线源与控制器连接，控制器与锂电池组连接，锂电池组设置在长方体锂电池组箱中，长方体锂电池组箱在第一连接杆的底部，第二横杆上设有L形X光探测架。

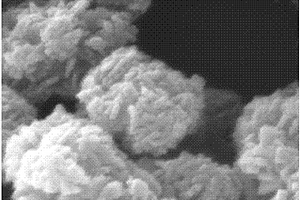

含氧空位的钼酸钴纳米棒及其制备方法和应用 878

 0

本发明涉及含氧空位的钼酸钴纳米棒及其可控制备方法和应用，该材料可作为锂离子电池负极活性材料。其为单斜晶系，物相与卡片号为01‑021‑0868的CoMoO₄标准样品完全吻合，α＝γ＝90°，β＝106.9°，空间群为C2/m，无杂相峰，具有良好的结晶性。本发明的有益效果是：本发明主要是通过简单易行的水热法结合固相烧结法制备了含氧空位的CoMoO₄纳米棒负极材料，其作为锂离子电池负极活性材料时，表现出能量密度高、倍率性能好和循环稳定性优异的特点；该方法可行性强，易于放大化，符合绿色化学的特点，利于市场化推广。

掺杂型高电压正极材料及其制备方法 807

 0

本发明提供掺杂型高电压正极材料及其制备方法，具体包括掺杂型高电压钴酸锂和高镍三元正极材料以及它们的制备方法。掺杂型高电压钴酸锂化学通式为Li_aCoM_bO₂，式中，0.9≤a≤1.2，0.000001<b<0.5，M为Y、Tb、Pr中的一种，或Zn、Y、Tb、Pr中的两种以上。掺杂型高电压高镍三元正极材料的特征在于：化学通式为Li_a[Ni_1‑x‑yCo_xMn_y]M_bO₂，式中，0.9≤a≤1.2，0<x≤1，0<y≤1，0<x+y≤1，0.000001<b<0.5，M为Tb、Pr中的一种或两种。

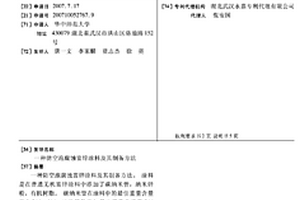

防空泡腐蚀富锌涂料及其制备方法 843

 0

一种防空泡腐蚀富锌涂料及其制备方法。涂料是在普通无机富锌涂料中添加了碳纳米管,纳米锌粉,有机树脂。碳纳米管在涂料中的最佳重量含量在0.3%-4%,纳米锌粉添加量占锌粉总质量3%-8%,有机树脂添加量在粘结剂组分中占质量12%-30%之间。制备方法是将碳纳米管用混酸回流纯化处理,然后在稀释的锂水玻璃中浸泡、离心、收集备用;或者将碳纳米管经混酸回流纯化处理后与硅酸混合球磨备用;将处理过的碳纳米管加入到硅酸锂-硅酸钠溶液中,在搅拌和超声条件下依次加入有机树脂、重铬酸钾溶液、FC80、甲基三甲氧基硅烷、多功能助剂、消泡剂等,球磨,即得涂料A组分;将普通锌粉和纳米锌粉按比例混匀得涂料B组分;将A组分与B组分按比例混匀,即得改性富锌涂料。

等离子体处理降低正极材料烧成用匣钵腐蚀速度的方法 960

 0

本发明公开了一种等离子体处理降低正极材料烧成用匣钵腐蚀速度的方法，属于锂离子电池制造领域。本发明是将氢氧化锂与镍钴锰前驱体按比例混合后，利用等离子体对该混合粉末进行预处理，使氢氧化锂与镍钴锰前驱体发生部分反应，以降低对匣钵具有强烈腐蚀作用的氢氧化锂的含量；将经等离子体预处理后的混合粉体置于匣钵中，按照三元正极材料的基本烧成工艺进行烧成，即可获得三元正极材料。本发明可以将匣钵寿命翻倍，防腐效果显著，且不影响正极材料电化学性能或使用性能性能，方法简单，具有重要的经济和环保意义，应用前景广泛。

基于预水化剥片的膨润土深度脱除方石英的方法 977

 0

本发明属于膨润土提纯技术领域，具体涉及一种基于预水化剥片的膨润土深度脱除方石英的方法，具体步骤如下：1)将膨润土分散于锂盐或钠盐溶液，进行离子交换改性制备锂基/钠基膨润土；2)将锂基/钠基膨润土配置成悬浮液，预水化后得到预水化膨润土；3)将预水化膨润土进行剥离制备具有1‑5层的膨润土纳米片悬浮液；4)将悬浮液经离心脱除亚微米级方石英，得到高纯蒙脱石。本发明通过对膨润土进行离子交换改性并预先水化处理，在膨润土的层间引入具有优异水化能力的锂/钠离子，增大其水化膨胀性能，再剥离即可轻易地剥离成单层或少数层纳米片，从而促使亚微米级方石英和纳米级蒙脱石完全分开。工艺简单，生产成本低，全程无副产品产生。

金属有机骨架衍生的介孔碳包覆锡酸锌纳米棒材料及其制备方法和应用 918

 0

本发明涉及一种金属有机骨架衍生的介孔碳包覆锡酸锌纳米棒材料及其制备方法，其可用于锂离子电池的负极材料，介孔碳包覆的锡酸锌纳米棒，其形貌为纳米棒结构，长度为40～70nm，其表面的的介孔孔径分布为4～8nm，碳含量为5～8wt％。本发明的有益效果是：结合一维纳米棒以及介孔碳材料的优势，在作为锂离子电池负极材料时，纳米棒结构减小了晶粒尺寸，极大地缩短了锂离子的传输路径，增加了电极材料表面的活性位点。介孔的碳骨架可以作为锂离子脱嵌反应时的体积膨胀的缓冲层，增大电极材料的比表面，使活性物质与电解液充分接触，从而极大地提高了电化学性能。该方法的工艺简单，成本低廉，有利于市场化推广。

基于超快激光制造三维结构电池的装置和方法 930

 0

本发明涉及一种基于超快激光制造三维结构电池的装置和方法，所述装置包括控制系统和激光系统，所述激光系统用于向电池的电极发射超快激光，所述控制系统用于控制激光系统发射的超快激光在电极上形成预设三维结构或微纳图案。利用超快激光加工，大幅度提高锂电池性能，从而增加锂电池阳极和阴极表面积，改进锂电池电极和电解液接触或打湿度；本发明可以无缝用于现有锂电池生产流程，降低生产成本，提高产量。

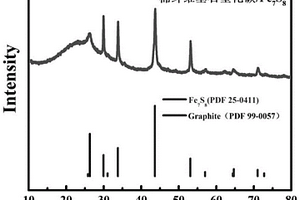

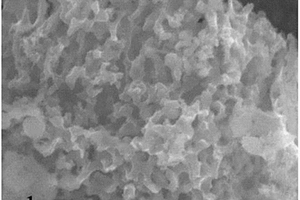

生物质基石墨化碳/Fe₇S₈复合材料的制备方法 972

 0

本发明提供了一种生物质基石墨化碳/Fe₇S₈复合材料的制备方法。所述方法包含如下步骤：1、生物质材料的预处理；2、铁离子处理；3、石墨化处理；4、硫化处理。该方法采用两步煅烧法制备出了生物质基石墨化碳/Fe₇S₈复合材料，第一次煅烧工艺形成石墨化碳/Fe₃C中间物质，使铁元素与碳基底发生化学键合作用，第二次煅烧处理可以使Fe₃C原位转化Fe₇S₈纳米粒子，且被石墨化碳包覆的复合结构。所得产物可以直接作为锂离子电池负极材料使用，不需要酸洗、水洗等后处理步骤。该方法工艺过程简单，采用价格低廉的生物质为碳源，对环境友好，可进行大规模制备。所制备的生物质基石墨化碳/Fe₇S₈复合材料作为锂离子电池负极材料表现出优异的循环稳定性和倍率性能。

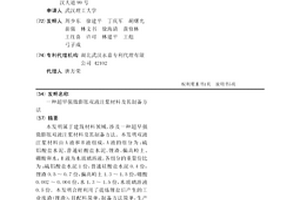

超早强微膨胀双液注浆材料及其制备方法 814

 0

本发明属于建筑材料领域，涉及一种超早强微膨胀双液注浆材料及其制备方法。本发明双液注浆材料由A液和B液组成，A液的组分为：硫铝酸盐水泥、普通硅酸盐水泥、锂渣、偏高岭土、硼酸和水，B液为水玻璃溶液，各组分的重量份比为：硫铝酸盐水泥1份，普通硅酸盐水泥0.4份，锂渣0.5～0.7份，偏高岭土1.3～1.5份，硼酸0.002～0.004份，水1.3～1.5份，水玻璃溶液0.5份。本发明合理利用了提炼锂盐后产生的工业废渣（锂渣），且配料简单，制备方法简单，生产成本低，能满足注浆设备的要求，制备得到的双液注浆材料，早强和后期强度比一般双液注浆材料明显较高，具有补偿收缩微膨胀性能和良好的抗水溶蚀性能。

舰载用不间断电源 678

 0

一种舰载用不间断电源，涉及船用电源领域。该舰载用不间断电源包括固定板、电池壳体及至少一个分别连接固定板和电池壳体的缓振器，电池壳体内设有电芯组、与电芯组连接的锂电池保护板、至少一个滤波器、AC‑DC模块、电源切换板、交流输入插座、直流输出插座，交流输入插座分别与各个滤波器连接，滤波器与AC‑DC模块连接，AC‑DC模块与锂电池保护板连接，直流输出插座分别与AC‑DC模块和锂电池保护板连接；电源切换板分别与锂电池保护板和AC‑DC模块连接，用以判断无交流输入时切换至电芯组输出。本申请提供的舰载用不间断电源能够在外部交流输入有电或断电时能够在不间断电源下迅速切换保证稳定的直流输出。

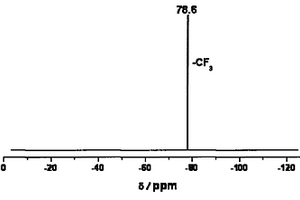

合成全氟烷基磺酰亚胺碱金属盐的方法和由该类盐合成的离子液体 904

 0

本发明公开了一种合成全氟烷基磺酰亚胺金属盐(M[Rf1SO2NSO2Rf2],简称M[PFSI];其中,Rf1、Rf2=CmF2m+1,m=1-8,M=Li,Na,K,Rb,Cs)的方法,该方法利用全氟烷基磺酰胺的钾(铷、铯)盐与全氟烷基磺酰氟,在碳酸钾(铷、铯)存在下反应,可以方便且高产率的制备全氟烷基磺酰亚胺的钾(铷、铯)盐,产率为70～90%;利用该钾盐(铷、铯)与高氯酸锂(或钠)等在非质子极性溶剂中(如乙腈、碳酸二甲酯、硝基甲烷等)的复分解交换反应,得到高纯度的相应锂(或钠)盐(M[PFSI],M=Li,Na)。将制备得到的碱金属盐与与侧链含功能化官能团的锍盐、铵盐或磷盐反应,即可得到锍、铵或磷阳离子与[PFSI]-组成的疏水性功能化离子液体。

具有双连续结构的有机/无机复合固体电解质及其制备方法 721

 0

本发明提供一种具有双连续结构的有机/无机复合固体电解质及其制备方法，所述固体电解质由三维多孔LLZO框架材料、有机材料及锂盐组成；所述三维多孔LLZO框架材料内均匀分布有连续贯通的孔隙，有机材料及锂盐混合均匀，并充满三维多孔LLZO框架材料内的孔隙。本发明制备的复合固体电解质以三维多孔LLZO为骨架材料，其孔隙内填充具有较好的导离子性能的有机材料和锂盐，从而为锂离子提供了双连续的离子导电通路，达到很高的室温离子电导率(达1.33×10^‑3S/cm)。

超声波纳米吸收式空调机组 844

 0

本发明涉及空调制冷换热技术领域，具体地指一种超声波纳米吸收式空调机组。包括发生器、冷凝器、蒸发器，蒸发器与发生器之间设置有吸收器；吸收器上端进口通过进口管与发生器的下端出口连通，吸收器与蒸发器的蒸汽出口连通，吸收器的下端出口端设置有溶液泵，溶液泵通过出口管与发生器的溶液进口端连通，吸收器内穿设有对吸收器内下方纳米溴化锂溶液进行冷却的冷却水管，吸收器内设置有多个超声波发生器，超声波发生器的震头朝向吸收器内的纳米溴化锂溶液。本发明装维修方便，通过使用超声波发生器对纳米溴化锂溶液进行分散，提高了溴化锂溶液的传热传质效率，增强了空调系统的能量交换效率，具有极大的推广价值。

XRF分析用挂壁坩埚的制备方法 699

 0

本发明具体涉及一种XRF分析用挂壁坩埚的制备方法。其技术方案是：按四硼酸锂∶硼酸∶草酸的质量比为2∶(1～5)∶0.1，将所述四硼酸锂、硼酸和草酸混合均匀，即得挂壁熔剂。将6.00～8.00g的所述挂壁熔剂放入铂金坩埚内，再将所述铂金坩埚和挂壁熔剂移入高温炉中，在700～930℃条件下保温10～20分钟，制得XRF分析用挂壁坩埚。所述铂金坩埚的容积为25～40mL，所述铂金坩埚的材质为Pt、或为Pt与Au的合金；其中：所述Pt与Au合金的Pt︰Au的质量比为95︰5，所述Pt的纯度≥99.99wt％。本发明具有能耗低、工作强度小、成品率高、制备效率高和析晶开裂少的特点。

超高纯度碳纳米管导电浆料及其制备方法 900

 0

本发明属于纳米材料的制备与改性领域，具体公开了一种超高纯度碳纳米管导电浆料，其制备方法包括以下步骤，首先在硅片表面沉积一层氧化铝薄膜，接着在氧化铝薄膜上溅射铁薄膜，然后将附有铁薄膜的硅片退火，使用水辅助超级生长法获得阵列碳纳米管，最后将碳纳米管剥离, 使用超声与球磨混合分散法分散于溶剂N?甲基吡咯烷酮中, 即获得所述超高纯度碳纳米管导电浆料。本发明还公开了该超高纯度碳纳米管导电浆料在锂电池中的应用。本发明优化了碳纳米管的制备工艺，制备获得了一种超高纯度的碳纳米管导电浆料，减免了碳纳米管使用前的酸化石墨化过程，所述浆料应用于磷酸铁锂电池正极时，具有更优异的倍率性能及循环稳定性。

电池动力船舶的电池容量精确设计方法 970

 0

本发明公开了一种电池动力船舶的电池容量精确设计方法，包括步骤：1）锂电池动力船航行的航线调研；2）锂电池动力船舶方案设计；3）锂电池动力船舶不同航速下的电池输出功率计算；4）电池组配置优化：建立锂电池容量多目标优化模型，采用差分进化算法求解计算，得到帕累托最优解，输出电池容量配置方案。本发明通过精细化的设计，实现经济高效的电池容量配置。

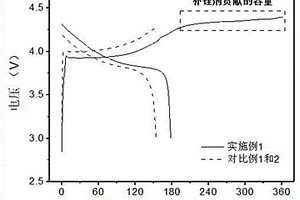

多功能集流体及其制备方法和应用 846

 0

本发明提供一种多功能集流体，其特征在于，该多功能集流体包括：集流体基底层和功能层，所述功能层含有：有机补锂剂、催化剂、导电剂和粘结剂，其中，所述有机补锂剂为锂的碳氧化合物，所述催化剂为过渡金属碳化物。本发明提供的多功能集流体，能够将有机补锂材料的分解电位降低至4.4V以下。

钴掺杂碳纳米管复合隔膜及其制备方法 874

 0

本发明涉及一种钴掺杂碳纳米管复合隔膜及其制备方法，方法包括将g‑C₃N₄、葡萄糖和六水合硝酸钴混合、研磨、煅烧，得到钴掺杂碳纳米管，将钴掺杂碳纳米管与乙醇混合后搅拌均匀，得到第一浆液，将第一浆液抽滤在聚丙烯隔膜上，干燥后得到钴掺杂碳纳米管复合隔膜；其制得的钴掺杂碳纳米管的大比表面积可以在有效吸附锂硫电池充放电过程中产生的多硫化物，且碳纳米管高的电子电导率可以有效弥补活性物质硫的低的电子电导率的问题；单原子钴均匀分散在碳纳米管表面，单原子高的催化活性可以有效增强长链多硫化锂转化为短链硫化锂的动力学，提高正极活性硫的利用率，从而进一步提高了锂硫电池的电化学性能；所以此方法工程应用前景广阔。

利用果皮制备氮自掺杂三维石墨烯的方法 1097

 0

本发明涉及利用果皮制备氮自掺杂三维石墨烯的方法。它是以果皮作为碳源和氮源，水热碳化后，经过活化剂的活化处理，然后酸洗烘干而得。本发明选择果皮为原材料制备氮自掺杂三维石墨烯，不但满足可持续发展和环境保护的需求，还有效降低了原材料的成本。本发明制得的产品比表面积高达1700m2g?1以上，较大的比表面积和三维石墨烯多孔结构有利于电解液的离子在其内部传递和运输，而且具有非常好的导电性。氮元素的掺杂使其可以形成催化和储锂反应所需的活性位点，可广泛应用于能量储存与转换领域，如燃料电池和锂离子电池等方面。此外，石墨烯材料本身具有非常好的导电性，而且氮元素掺杂可以使碳材料具有较高的活性。
