北京有色金属材料制备及加工技术理论与应用

炭基负载α‑FeO(OH)土壤与地下水修复材料及其制备方法 646

 0

本发明公开了炭基负载α‑FeO(OH)土壤与地下水污染修复材料和制备方法，将秸秆、凹凸棒土、高岭土、沸石粉在Na6O18P6溶液中混匀，使用造粒机将其塑成球形颗粒原状胚，后移至马弗炉内高温厌氧煅烧，之后取出样品放入烧杯内，与Fe(NO3)3和KOH进行化学共沉淀处理，即得到炭基负载α‑FeO(OH)土壤与地下水修复材料。制备的炭基负载α‑FeO(OH)土壤与地下水污染修复材料，这种复合材料对于重金属污染修复有很高的吸附能力，其具有效率高，速度快、可回收、重复利用等优势，解决了重金属污染物较难分离、回收、效率低等难题。

塑木复合板及其制备方法 1063

 0

本发明公开了一种塑木复合板及其制备方法，塑木复合板由以下质量百分比的物质组成：木质纤维：5％～35％；塑料基体：25％～55％；相变材料：15％～45％；增韧剂：2％～10％；扩散剂：0.2％～1％；润滑剂：0.2％～1％。其制备方法是经称量、混合得到预混料，通过带有行星式螺杆的挤出送料装置，将熔体经连接器注入到带有双钢带的连续压机中，完成冷却、成型和输送一体化过程。本发明中将相变材料加入塑木复合板中实现调温功能，相变材料均匀分散在复合材料中，室内温度的变化被地板吸收，因而起到调节室内温度的作用；采用行星式螺杆挤出机和连续压机相结合的方法，使产品内部秸秆粉颗粒混合、分布更加均匀，同时实现了塑木复合板冷却、成型和输送一体化生产，可大幅度地提高塑木复合板的年产量。

管道补强材料体系及补强方法 914

 0

本发明公开了一种管道补强材料体系及补强方法。本发明所提供的管道补强材料体系包括单组份湿气固化型表面修复剂，芳纶纤维布以及单组份湿气固化型胶黏剂组成。本发明采用能够在潮湿环境下自发固化的单组份胶黏剂以及具备高韧性/高强度的芳纶纤维布作为复合材料，能有效地避免了碳纤维类复合材料由于导电性而引发的电偶腐蚀，所以本发明省去了抗阴极剥离涂层，简化了施工工艺，降低了使用成本。另外芳纶纤维具有较强的韧性而避免了碳纤维类修复材料体系韧性不足，不耐冲击等缺点。

弹性纤维传感器及其制备方法 912

 0

本发明提供一种弹性纤维传感器及其制备方法，制备方法包括：将弹性纤维在氧化石墨烯分散液中浸渍提拉，干燥后获得表面包覆氧化石墨烯的弹性纤维；将氯化锡溶液或氯化亚锡溶液与氧化石墨烯分散液混合均匀，获得混合溶液；将所述表面包覆氧化石墨烯的弹性纤维浸入所述混合溶液中进行水热反应，得到表面包覆有二氧化锡/还原氧化石墨烯复合材料的弹性纤维；在制得的表面包覆有复合材料的弹性纤维两端分别固定电极，获得成品。本发明制得的传感器兼具应变传感、气敏传感和光敏传感功能，不仅具有穿戴舒适度高、与被测试身体部位贴合度好等优势，同时应变传感的检测范围广、灵敏度高，对于多种气体和光波信号响应灵敏。

车厢面板的实现方法 853

 0

本发明公开了一种车厢面板的实现方法，导流网面密度为150～180g/m2，在0.09～0.1MPa真空状态下浸润基材，在浸润过程中将气体排除，使成型外面板表面平整无气泡，避免热胀冷缩使外面板表面出现凹凸不平现象；此外，本发明毛坯面板的阻燃性能在HB5469～91的标准下，自熄时间小于15s，燃烧长度不超过150mm，其阻燃性能好，能够满足车用材料的安全标准，扩大了复合材料在汽车领域中的应用范围。

锌基电池用负极材料、其制备和用途 718

 0

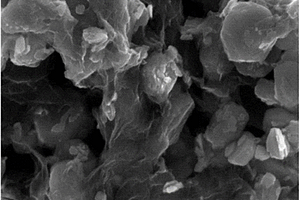

本发明提供一种锌基电池用负极材料，所述负极材料为石墨烯片包覆片状锌基水滑石的结构，材料中锌基水滑石的质量占比为65～95％，包覆的石墨烯片的厚度为0.5～10nm，石墨烯片的平面尺寸为500nm～50μm，锌基水滑石的形状为六边形或近似圆形，直径为100nm～5μm；石墨烯包覆在锌基水滑石表面，且彼此相连形成三维网络结构。本发明还推出所述负极材料的制备和用途。本发明提出的复合材料具有高的导电性，具有超优异的高倍率性能以及良好循环稳定性，可广泛应用于各种便携式电子设备、电动汽车以及航空航天等领域；此外，该复合材料可从价格低的原料出发，通过重复性高、过程简单、耗时少的工艺制备获得，适于工业化生产。

基于激光制备多孔结构石墨烯的方法 803

 0

本发明涉及一种基于激光制备多孔结构石墨烯的方法，属于石墨烯材料技术领域。本发明技术方案包括：采用溶胶‑凝胶法制备“三明治”结构氧化石墨稀‑二氧化硅复合材料，并在氮气氛围中对其进行煅烧还原，得到石墨烯‑二氧化硅复合材料。采用激光加工石墨烯‑二氧化硅酒精溶液，将加工后的溶液与一定浓度的氢氟酸溶液混合，静置一段时间后对混合溶液进行离心，即得到多孔结构石墨烯。本发明打破了传统制备多孔石墨烯的水热等方法程序复杂、孔径较大且不可控制等缺点，制备成本低、绿色节能、便于量产，通过改变溶胶‑凝胶法使用表面活性剂种类即可改变石墨烯的孔径的大小。

在介孔二氧化硅孔道内负载金属或金属氧化物的纳米颗粒的方法 891

 0

本发明公开了一种在介孔二氧化硅孔道内均匀负载金属或金属氧化物的纳米颗粒的方法。该方法包括下述步骤：以阳离子型的季铵盐表面活性剂作为模板，将其分散于水中，加热搅拌直至形成澄清透明的溶液；再向所述溶液中加入碱性溶液调节pH值至9-12，接着加入硅源进行第一步反应，得到含介孔二氧化硅的反应体系；然后向所述含介孔二氧化硅的反应体系中加入待负载的金属或金属氧化物的前驱体的水溶液进行第二步反应，得到孔道内均匀负载所述金属或金属氧化物的前驱体的二氧化硅，最后进行焙烧，得到介孔二氧化硅基复合材料。该方法简单容易操作，反应条件温和，同时还可对负载物的分布、负载量、组合根据需要随意的调配。

制备锂硫电池用硫碳复合正极材料的设备及方法 972

 0

本发明公开了一种制备锂硫电池用硫碳复合正极材料的设备及方法，该设备包括搅拌罐、及安装在该搅拌罐内的搅拌桨和分散盘，搅拌桨和分散盘分别通过驱动电机组控制；该搅拌罐的外壁设有导热油夹套层，该导热油夹套层内充满加热介质，并设有与控温器件及加热电源连接的加热棒、温度探头；该导热油夹套层内还设有冷却管道；该搅拌罐为密封设计，并设有真空接口和高压气体接口。方法为：将多孔碳和升华硫置于搅拌罐中，保持搅拌罐内的气压范围为100pa～105pa，在110℃～350℃下进行搅拌及分散处理0.5～10h，搅拌速度为10rpm～100rpm，分散线速度为10～30m/s；冷却后得到硫碳复合材料；将该复合材料进行球磨0.5～24h，经筛分得到锂硫电池用硫碳复合正极材料。本发明工艺简单易控制，易于规模化生产。

机械合金化制备镍基氧化物弥散强化合金的方法 968

 0

一种机械合金化制备镍基氧化物弥散强化合金的方法,属金属基复合材料领域。其工艺流程为:将FGH96合金元素粉末、氧化物细化元素(Hf)和粒径为20～30nm的氧化物弥散相(Y2O3)预混合均匀,然后在高纯Ar气氛中通过高能球磨将纳米Y2O3颗粒均匀分散在镍基体中,接着将高能球磨后的合金粉末用低碳钢包套并在950～1200℃热等静压。热等静压后的样品进行固溶热处理(950～1200℃)和时效热处理(600～900℃)就能得到最终的纳米相增强的复合材料。本发明的优点主要体现在以FGH96合金的成分为基本成分,添加Hf元素形成Y2Hf2O7复杂氧化物抑制了Y-Al-O复杂氧化物的形成,使弥散相细化到5～13nm。热处理后γ′相的体积百分数高达38%～45%。

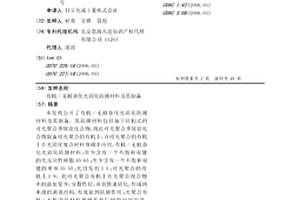

有机/无机杂化光固化防潮材料及其制备 649

 0

本发明公开了有机/无机杂化光固化防潮材料及其制备。其防潮材料包括如下结构式的可光聚合季铵盐化合物,将此可光聚合季铵盐化合物制备可光聚合的有机土,该可光聚合的有机土在光固化复合材料领域中应用,有机/无机杂化光固化防潮材料:至少含有一个不饱和双键的光反应性树脂45-65;至少含有一个不饱和双键的单体35-55;光引发剂3-5;可光聚合的有机土1-9。此可光聚合有机土在光聚合组合物中的添加量少,分散性好,并且快速固化,形成纳米级的剥离结构,有效起到防潮作用;光聚合有机/无机杂化材料领域具有广阔的应用前景。?

由层状前体制备的高分散负载型镍催化剂及其制备方法 1049

 0

本发明介绍了一种由层状前体制备的高分散负 载型镍催化剂及其制备方法，本发明以Al2O3为载体，在Al2O3的表层内孔组装含有Ni金属离子的层状前体类水滑石(LDHs)，得到一类NiAl－LDHs/Al2O3复合材料，然后在高温下焙烧转变为相应的复合金属氧化物，使用前经过还原处理得到金属Ni高度分散于Al2O3载体内孔表面的负载型Ni基催化剂。该高分散负载型镍催化剂应用于催化加氢反应具有高的活性和选择性。

快速响应变色薄膜的制备方法 667

 0

本发明属于用超分子化学方法制备均分散溶胶,溶胶可形成层状纳米复合材料,其特别涉及快速响应变色薄膜的制备方法。将与有机化合物摩尔比为4∶1～1∶8的过渡金属酸根离子的化合物滴加到热的欲与之混合的有机化合物溶液中,使过渡金属酸根离子与有机化合物反应,有浑浊产生。用稀盐酸调节pH值为1～5,在60—100℃下加热搅拌,得到乳状液。此乳状液经离心分离后倾去上层清液,最终得到稳定的均分散溶胶胶体。此溶胶经陈化后直接涂布在清洁平整基底表面,形成变色透明的薄膜。其具有可达纳秒级的快速响应及纳米级别的记录尺度。

面对称罩体试样环切割装置 1030

 0

本发明涉及一种面对称罩体试样环切割装置，属于复合材料机械加工领域；包括台架组件(1)、垂直传动组件(2)、主轴箱托架(3)、水平传动组件(4)、主轴箱组件(5)、托架组件(6)、旋转传动组件(7)、摇臂深度检测组件(8)、集水槽组件(9)；本发明可以有效的解决找正时间长、长度和内腔深度测量、刀具相对较小、切削参数小、加工效率偏低的难题，能够实现石英纤维增强陶瓷基复合材料面对称异型罩体的快速高精度加工。

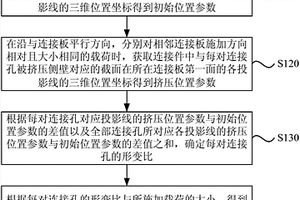

钉载测量方法、装置、测量仪以及存储介质 572

 0

本发明实施例公开了一种钉载测量方法、装置、测量仪以及存储介质。该方法包括：在未对复合材料连接件施加载荷以及施加特定载荷两种情况下，分别获取该连接件中与每对连接孔侧壁相切的截面在所在连接板第一面的各投影线的三维位置坐标得到初始位置参数以及挤压位置参数；根据每对连接孔对应投影线的挤压位置参数以及初始位置参数的差值以及全部连接孔所对应各投影线的挤压位置参数与初始位置参数的差值之和，确定每对连接孔的形变比；根据该形变比与所施加载荷的大小，得到每对连接孔的钉载值。采用上述技术方案实现了采用非接触的方式直接测量复合材料连接件中的钉载分布，不仅减少了测量误差，同时降低了钉载测量的成本，便于大范围使用。

石墨烯变截面叶片动力学建模方法 607

 0

本发明公开了一种石墨烯变截面叶片动力学建模方法，该方法包括以下步骤：构建石墨烯变截面叶片简化模型；石墨烯变截面叶片动力学建模和自由振动分析；采用Rayleigh‑Ritz法，求解石墨烯变截面叶片自由振动的动力学方程，并分析石墨烯材料参数对变截面叶片振动频率的影响。本发明克服了传统的航空发动机变截面叶片建模方法中未考虑石墨烯复合材料影响的缺陷，可以描述出石墨烯复合材料优异的力学性能对变截面叶片振动的影响，且方法实用性高，为采用Ritz法求解变截面梯形板自由振动问题提供了精确的动力学建模方法。

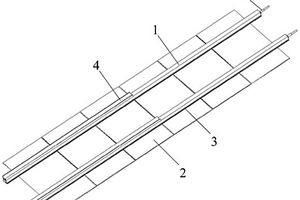

空间用轻质高温热管辐射器 749

 0

本发明公开了一种空间用轻质高温热管辐射器，该热管辐射器包括用于扩热的钛水热管和高导热碳碳辐射器；钛水热管与高导热碳碳辐射器钎焊连接形成一体结构；钛水热管采用钛或钛合金材料通过3D打印增材技术一体化制造而成；高导热碳碳辐射器采用由高导热碳纤维与中间相沥青构成的复合材料制成，复合材料的密度小于2g/cm3、且单向导热系数大于500W/(m·K)；钛水热管的延伸方向与高导热碳碳辐射器中的高导热碳纤维垂直设置，用于形成两个高导热方向的正交耦合。上述热管辐射器适用于核动力航天器热排散所需的工作温区，可极大的提高辐射器的效率，并降低系统乃至整星的重量。

监测生物体表或仿生体内表面运动状态的装置 622

 0

本发明提供了一种监测生物体表面或仿生体内表面运动状态的装置，采用高分子聚合物溶胶在生物体表面或仿生体内表面涂覆、干燥后，使用改性石墨烯掺杂的液态金属复合材料在其表面制备电连接体，并贴装运动状态监测、供能及控制模块。该装置制备简单、安全性高，改性石墨烯掺杂的液态金属复合材料具有良好的载体适应性，且不需要额外的表面封装处理，制备的电连接体具有高导电性和柔性，可满足监测运动状态的需求。

液氧环境使用低温树脂体系及其制备方法和应用 667

 0

本发明涉及一种液氧环境使用低温树脂体系及其制备方法和应用，为一种可在液氧环境安全使用的低温树脂体系，低温树脂体系可用于液氧环境复合材料气瓶制造技术领域。本发明的环氧树脂体系满足湿法缠绕工艺对粘度和适用期的要求，可以与碳纤维复合制备高性能复合材料。同时，环氧树脂体系具有高的低温强度及韧性、阻燃性及与液氧介质相容。

复合薄膜、电催化析氢器件及其制备方法和应用 875

 0

本发明提供了一种复合薄膜、电催化析氢器件及其制备方法和应用；所述复合薄膜包括导电薄膜和催化活性材料，所述导电薄膜一侧的表面包括生长区和非生长区，所述催化活性材料生长在所述导电薄膜一侧表面的生长区；所述电催化析氢器件包括柔性基底以及设置在柔性基底一侧表面的复合层，所述复合层包括活性复合材料和接触电极；电催化析氢器件中活性复合材料和接触电极为一体式薄膜，呈现无缝连接，具有较好的催化稳定性，与常规的电催化析氢器件相比，本发明的柔性电催化析氢器件具有较好的力学性能以及稳定的电催化性能，有望用于可穿戴电子器件中。

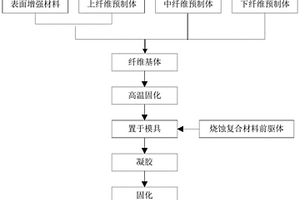

隔热材料的制备方法及由该方法制得的隔热材料 641

 0

本发明涉及一种隔热材料的制备方法及由该方法制得的隔热材料。制备方法包括：(1)抗冲刷纤维基体的制备：将第一纤维布和第一纤维网胎叠加并针刺，形成下纤维预制体；继续叠加第二纤维网胎并针刺，在下纤维预制体上形成中纤维预制体；继续叠加至少一层的第三纤维布和第三纤维网胎并针刺，每层针刺时喷洒包含陶瓷填料和酚醛粘结剂的表面增强材料5‑15g/cm²，形成上纤维预制体；采用纤维将下纤维预制体、中纤维预制体和上纤维预制体缝合，经固化得到所述抗冲刷纤维基体；(2)烧蚀复合材料前驱体的制备；(3)复合。由于整体结构气凝胶材料的存在，烧蚀材料的整体隔热性能优异，由于陶瓷填料存在，烧蚀材料表面具有较高的抗冲刷性能。

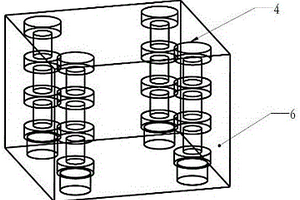

防热-隔热-承载组合式一体化预制体结构及数字化成形工艺 819

 0

本发明公开了一种防热‑隔热‑承载组合式一体化预制体结构及数字化成形工艺。该结构包括防热层、隔热层以及承载层，层间通过组合式导向套连接。该数字化成形工艺将预制体三维模型采用切片软件沿垂直方向进行分层，提取分层后每一层截面轮廓信息，并对复合材料构件进行有限元分析，确定热量传递与纤维体积分数的关系，计算每一层的层密度，根据每一层层密度规划单层纤维束走向，并确定纤维束铺放路径参数，根据提取的截面轮廓信息以及优化后的纤维束铺放路径、定位板孔径参数以及导向套尺寸参数，加工出符合使用要求的定位板，在定位底板上依次布置组合式导向套，依次进行织造，最后经致密化成型制备防热‑隔热‑承载组合式一体化复合材料。

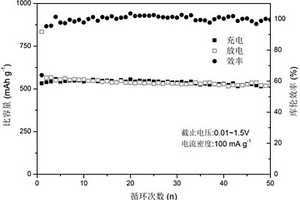

锂离子电池负极材料氧化亚硅-碳/石墨的制备方法 1051

 0

一种锂离子电池负极材料氧化亚硅‑碳/石墨的制备方法。以正硅酸乙酯为硅源，蔗糖为碳源，利用正硅酸乙酯的水解‑缩合反应，将凝胶态的硅氧化物、蔗糖以及石墨原位复合，再通过球磨分散石墨，得到均匀的硅‑氧‑蔗糖‑石墨前驱体。后续热处理过程中蔗糖裂解并且还原氧化硅，从而制备出复合均匀的氧化亚硅‑碳/石墨材料。本发明氧化亚硅与石墨的原位复合过程，工艺简单，成本低廉，制备的氧化亚硅‑碳/石墨材料复合均匀。石墨的引入可以增强复合材料的电子电导，并有效提高复合电极材料的库仑效率，从而显著改善电极材料的电化学性能。可作为潜在的高性能锂离子电池负极材料，有望广泛应用于各种便携式电子设备、电动汽车以及航空航天等领域。

空耦式压电超声换能器及其等效电路模型 989

 0

本发明公开了一种空耦式压电超声换能器，包括分离式的发射端和接收端。两端均包括外壳，外壳一侧设置有接插件，外壳另一侧设置有匹配层；外壳内部包括与匹配层连接的压电晶片，压电晶片通过导线连接接插件，其中发射端在导线上设置有匹配电路。压电晶片为1‑3型压电复合材料，匹配层为空心聚合物微珠/环氧树脂复合材料。一种空耦式压电超声换能器等效电路模型，包括发射端等效电路模型和接收端等效电路模型。通过梅森等效电路对压电晶片进行等效。该模型充分考虑材料的声阻抗和声衰减。选用低衰减性的匹配层材料，仅用单层匹配层即可实现高灵敏度的效果。该空耦式超声换能器技术方案具有灵敏度高，频率带宽宽，结构简单，成本低，工艺可靠等优点。

航空发动机的风扇叶片及其制作方法 763

 0

一种航空发动机的风扇叶片，包括：镂空金属骨架(1)，包括叶身(11)，所述叶身(11)的截面形状为弧形双箭头，叶身(11)的凹面为叶身(11)的叶盆(112)，叶身(11)的凸面为叶身(11)的叶背(113)，叶身(11)上设有多个矩形孔(111)，矩形孔(111)贯通叶盆(112)和叶背(113)；内固化层(2)，其覆盖于叶盆(112)和叶背(113)的外表面，并贯通矩形孔(111)；外固化层(3)，其覆盖于内固化层(2)和镂空金属骨架(1)的外表面；金属包边(4)，其设于外固化层(3)的先迎风端。利用金属骨架的结构强度提高复合材料叶片的抗冲击强度，并利用树脂基复合材料降低叶片的重量，对于提高航空发动机的推重比与综合战术指标具有重要意义。

具有光电转换性能的多金属氧酸盐有机复合薄膜材料 658

 0

具有光电转换性能的多金属氧酸盐有机复合薄膜材料，涉及多金属氧酸盐与结晶紫的复合材料及其薄膜的制备方法及光电转换性质的评价。多金属氧酸盐与结晶紫的复合材料由[PW₁₁Zn(H₂O)O₃₉]^5‑阴离子和结晶紫阳离子复合而成；通过滴涂法制备多金属氧酸盐与结晶紫的复合薄膜材料，所制备的薄膜在pH＝1～12的0.1mol/L Na₂SO₄溶液中，外加偏压为‑0.3V(vs SCE)以及100mW/cm²的白光照射下，能产生1.2～7.0μA的光电流，在pH＝6的溶液中光电流密度平均可达到24.8μA/cm²，在太阳能电池的开发利用方面有潜在的应用前景。

PANI/TiO2纳米复合光催化材料及制备方法 762

 0

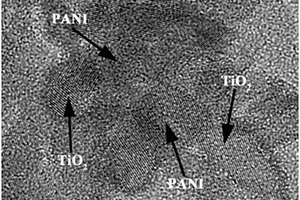

本发明公开了一种PANI/TiO2纳米复合光催化材料及制备方法和应用，采用苯胺跟钛源原位反应，制备得到的TiO2和PANI两相达到分子级别的混和，不仅使TiO2对光的吸收范围拓展到可见光区域，而且有利于光生电子和空穴在两相间的输运和分离，显著增加了催化剂的光催化效率。制备得到的纳米复合光催化剂应用于罗丹明B溶液的降解，表现出优异的可见光降解性能。本发明的优点在于，聚苯胺和TiO2两相达到分子级别的混合，界面接触面积大，结合紧密，有利于光生电子‑空穴在两相间的输运和分离；制备流程简单，操作方便，不需要引入其他反应物，也无其他副产物生成，得到的纳米复合材料光催化性能优异。

玻璃纤维工程塑料纱成膜剂及其制备方法 716

 0

本发明公开了一种玻璃纤维工程塑料纱成膜剂及其制备方法，该成膜剂是由双丙酮丙烯酰胺、丙烯酸单体、甲基丙烯酸单体、甲基丙烯酸甲酯、丙烯酸丁酯单体经聚合形成的共聚物。其方法为：(1)将双丙酮丙烯酰胺7-9份、丙烯酸单体7-9份、甲基丙烯酸单体7-9份、甲基丙烯酸甲酯120-140份、丙烯酸丁酯单体220-240份与乳化剂14-25份混合均匀，得到预乳化液；(2)取上步预乳化液质量的3-10％与引发剂进行乳液聚合反应，得到乳胶颗粒种子；(3)将剩余的预乳化液滴加入乳胶颗粒种子使其变大，再加入引发剂进行残余单体消除，制得玻璃纤维工程塑料纱成膜剂。本发明的成膜剂与其他助剂配合，制备出玻纤集束性好、耐高温不黄变、热稳定性好、复合材料性能高的玻璃纤维浸润剂。

可切削齿科复合树脂及其制备方法 1038

 0

本发明涉及一种可切削齿科复合树脂及其制备方法，属于可切削齿科修复用的复合材料。本发明所述的复合树脂包括32.4～49.8％的树脂基体、0.2～1.0％的引发剂和50～67％的经硅烷偶联剂改性的无机填料。其制备方法是用硅烷偶联剂对介孔二氧化硅和气相二氧化硅进行表面改性，然后将改性的介孔二氧化硅和气相二氧化硅按比例混合后压成陶瓷块体，再将陶瓷块体浸渗在含有引发剂的树脂基体中，将浸渗完成的陶瓷块体取出后热固化，即制得可切削齿科复合树脂。本发明的复合树脂透光性好，物理机械性能优良，原料易得且价格低廉，制备方法简单，适合于工业化生产，可用于可切削齿科修复用的复合材料。

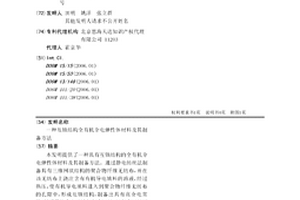

互锁结构全有机介电弹性体材料及其制备方法 583

 0

本发明提供了一种具有互锁结构的全有机介电弹性体材料及其制备方法。通过静电纺丝法制备具有三维网状结构的聚合物纤维无纺布，并在该无纺布上浇注含有有机导电填料的溶液，经过热压，使有机导电填料进入到聚合物纤维无纺布的孔隙中，形成互锁结构，制备出具有高介电常数、低模量的介电弹性体复合材料。该复合材料可在极低的外电场驱动下获得较高的电致形变。
