全部
▼
热搜：
634
0
本发明公开了一种高性能FeSi基复合软磁材料的制备方法，属于磁性材料制备技术领域。本发明首先通过控制氧化条件在FeSi颗粒表面生成一层γ‑Fe2O3氧化层，再在FeSi/γ‑Fe2O3复合颗粒表面包覆一定含量的环氧树脂，形成以FeSi颗粒为核、γ‑Fe2O3和环氧树脂为包覆层(壳)核壳结构的软磁复合材料。本发明工艺简单、原料丰富、便于大规模生产。本发明所制备的FeSi/γ‑Fe2O3复合软磁材料具有低矫顽力、低磁滞损耗、高磁导率和高饱和磁化强度的特点。
888
0
本发明公开了一种加成固化型硼硅协同杂化酚醛树脂及其制备方法与应用。它的制备方法，包括如下步骤：1)含有类苯酚结构的有机硼酸与甲醛进行加成缩合反应，得到热塑性的硼杂化的酚醛树脂；2)以酸为催化剂，所述硼杂化的酚醛树脂与含有乙烯基基团的硅氧烷单体进行酯交换反应，即得到所述加成固化型硼硅协同杂化酚醛树脂。本发明加成固化型硼硅协同杂化酚醛树脂具有优良的成型和固化工艺性能、耐热性和残碳性能，是一种优良的耐高温和耐烧蚀的高性能复合材料基体树脂，能应用于耐高温、抗氧化和易成型的高性能复合材料基体树脂领域，具体而言，其在烧蚀防热、耐火材料和覆膜砂等领域具有良好的应用前景。
974
0
本发明涉及一种多孔石墨烯硅负极材料的制备方法，针对目前硅负极材料体积膨胀严重导致结构坍塌造成能量快速衰减的问题，本发明利用石墨插层法、液相剥离法和原位生长法先制备出金属氧化物‑石墨烯复合材料，将金属氧化物‑石墨烯复合材料包覆硅材料表面，再用酸溶液刻蚀掉金属氧化物，利用碳热反应原理得到多孔石墨烯硅负极材料。其中，高品质石墨烯的优良导电性和多孔结构有利于电子和锂离子的快速传输，调控加热处理时间和温度可得到多种孔洞石墨烯结构，可根据实际负极材料所需条件灵活调整，而刻蚀掉的金属氧化物留出缓冲空间，缓解硅材料体积膨胀造成的一系列负面影响。
一种可回收的聚丙烯/SEBS/氧化石墨烯电缆料的制备方法，属于电缆绝缘材料加工技术领域。其特征在于使用一种改性的氧化石墨烯添加到用SEBS改性的聚丙烯材料中。首先是将SEBS溶于二甲基甲酰胺溶剂中，将改性的氧化石墨烯和SEBS两者形成的均匀悬浮液混合在一起，制备出一种复合材料。最后将复合材料和聚丙烯熔融共混制备出一种性能优异的可回收的聚丙烯/SEBS/氧化石墨烯电缆料。SEBS的引入使得聚丙烯的力学性能得到有效的改善，添加0.12wt％氧化石墨烯的聚丙烯电缆料抑制空间电荷的能力得到明显的提升，而且直流击穿场强要高于纯的聚丙烯材料。
1013
0
本发明公开了一种改性硼酚醛树脂及其制备方法与应用，其原料按重量份数包括硼酚醛树脂65‑70份，硅酸酯50‑200份或钛酸酯0.5‑2份。制备时将硅酸酯或钛酸酯滴加至硼酚醛树脂中，混合均匀室温下反应2～5h，即可。本发明的改性硼酚醛树脂溶液在室温放置3个月仍透明均匀，没有硼酸等固体物质析出，质量保留率也显著提高，将该改性硼酚醛树脂用于阻燃复合材料、功能涂料、环氧树脂的固化剂、橡胶改性剂等中可以提高产品的热稳定性和阻燃性。本发明制备方法简单，不使用催化剂，不存在催化剂除不尽带来的隐患。
581
0

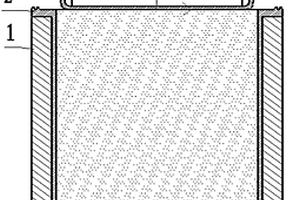

本发明涉及一种颗粒增强铝基坯锭成型及脱气处理的方法，首先将混合处理后的铝基复合材料的复合粉末装入包套中，经振动或捣实工艺，使初装密度至理论密度50%-60%之间；将包套送入真空热压炉内的钢制支撑模具中固定，通过连接块和压力传递环及固定环，在液压压头上安装固定包套上盖，调整压头位置，使包套上盖底面与复合粉末正好接触；真空热压炉抽真空至1-9×10-2Pa，加热至550-600℃保温3-5小时；加压，使液压压头下行距离等于相应粉体70%-75%相对密度的理论压下量；降温至150-200℃，出炉，在包套上盖与包套接缝处填丝焊接。本发明缩短了制备工艺流程，大大提高了生产效率。
913
0

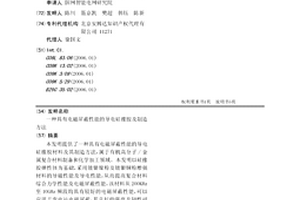

本发明提供了一种具有电磁屏蔽性能的导电硅橡胶材料及其制造方法，属于有机高分子/金属复合材料制备和化学加工领域。本发明以硅橡胶弹性体为基础，采用镀银镍粉及镀银铜粉增强材料的导磁性能及导电性能，从而提高复合材料综合力学性能及电磁屏蔽性能，该材料从200KHz至10GHz频段均具有较好的电磁屏蔽性能，可以应用于变电站电磁屏蔽，其良好的强度及韧性可满足材料安装的施工工艺。
561
0

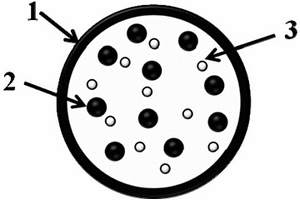

本发明公开一种用于微波肿瘤治疗的微胶囊，微胶囊的直径为1-20μm，微胶囊的壳层厚为0.4-4μm；其芯材为微波升温材料，所述微胶囊的壳材料为明胶或明胶与壳聚糖的复合材料。本发明制备的微胶囊具有很好的微波升温效果，呈规则的球形，中空度高，粒径分布窄，粒度可控。且本发明工艺简单，生成效率高，易实现大规模生产。在微波的诱导下，微胶囊中的无机盐离子通过振动产生热量，在较短的时间通过释放能量能使组织温度升高到43℃以上，达到消除肿瘤或者癌细胞的目的。在壳层材料中含有大量的氨基，赋予其具有吸附分离、催化、药物可控释放等功能。由于明胶和壳聚糖具有很好的生物相容性和可降解材料，在临床应用具有很好的发展前景。
757
0

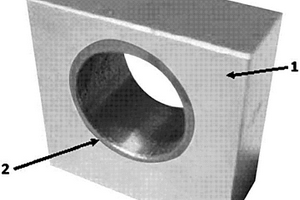

一种W/Cu复合构件的制备方法，属于耐高温、耐腐蚀、防辐射复合材料领域。该方法包括W块加工、封焊、热等静压处理。本发明制备的W/Cu复合构件，具有W/Cu界面结合强度高、工艺简单、成本低等优点；主要用于炉体、核、射线屏蔽等方面的材料，尤其是核聚变反应堆中等离子体屏蔽用复合材料。
727
0

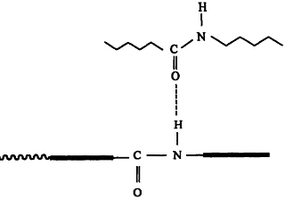

一种刚性链液晶聚合物与柔性链尼龙相容性的 改善方法，适用于对尼龙进行增容改性。现有的尼龙与液晶聚 合物的增容技术制备工艺复杂、加工成本高且只能实现部分相 容。本发明首先以邻联甲苯胺OT、聚二乙二醇双4－羧苯醚 PEG2与聚三乙二醇双4－羧苯 醚PEG3为单体，合成了熔点在 223～284℃的聚酰胺液晶聚合物，将该聚合物与熔点匹配的尼 龙按质量比5∶95～50∶50进行预混合；然后将混合物加入到 挤出机中进行熔融共混，得到相容性比较好的聚酰胺液晶聚合 物增强尼龙复合材料。本发明利用分子间氢键改善了热致液晶 聚合物与尼龙的相容性，并且使液晶聚合物增强尼龙的三相体 系简化为两相体系。
614
0
本发明用于高分子材料的纳米无机复合阻燃剂由纳米氢氧化铝、纳米结构改性氢氧化铝或纳米氢氧化镁与微米级氢氧化镁和辅助阻燃剂组成。纳米氢氧化铝的平均粒径≤100纳米;纳米结构改性氢氧化铝的平均粒径≤150纳米;纳米氢氧化镁的平均粒径≤100纳米;微米级氢氧化镁的平均粒径为1-10微米。纳米级无机阻燃剂与微米级氢氧化镁的质量比为80∶20至10∶90。纳米级无机阻燃剂和微米级氢氧化镁与辅助阻燃剂的质量比为100∶10至100∶30。能应用于聚乙烯、聚丙烯、ABS、尼龙、聚碳酸酯、聚氯乙烯、EVA、聚酯等阻燃复合材料,达到阻燃和抑烟的目的,是一种新型高效的环境友好型复合阻燃剂。
799
0
本发明涉及属于纳米材料的制备领域,具体地说是涉及一种纳米二氧化钛前驱体的制备方法。该方法包括:将硫酸钛加入到水中,搅拌至完全溶解,形成硫酸钛浓度大于1mol/L的溶液A;然后加入乙酰丙酮,在15～75℃下搅拌0.5～24h,形成棕褐色溶液B;乙酰丙酮的加入量与溶液A中的硫酸钛的摩尔比为2～5;最后边搅拌边将溶液B加入到丙酮溶液,溶液B与丙酮的体积比小于0.5,继续搅拌,将得到的浅黄色颗粒自然风干或烘干,得到本发明的纳米二氧化钛前驱体。该方法原料宜得、成本低廉、易于储运;制得的纳米二氧化钛前驱体水解速度适中,在制备二氧化钛时反应条件易于控制;且可以溶解于乙醇等有机溶剂之中,适于二氧化钛/有机基体复合材料的制备。
本发明涉及核壳结构复合材料技术领域,提供一种空心玻璃微珠表面化学镀处理工艺,即在镀前进行碱洗、双氧水洗两步处理,使其表面发生粗化与羟基化,再对处理后的空心玻璃微珠实施化学镀得到镀金属空心玻璃微珠。本方法简化了已有方法敏化、活化等繁琐前处理工艺,避免了使用昂贵且非环保的氯化亚锡、氯化钯。相比现有热碱液处理方法,本发明避免了碱液长时间浸泡可能造成的微珠破裂,双氧水的使用大幅增加了空心玻璃微珠表面羟基化效率。经该方法处理后的空心玻璃微珠易于施镀,所制镀金属空心玻璃微珠具有金属层完整、轻质、导电性好等优点,作为填料可降低材料密度、降低成本,增强力学性能,应用于防静电和电磁波干扰、吸波涂料等方面。
929
0
一种铝与金属或其合金的复合(双金属)材料制造方法。该方法使用铝箔与基体金属及铝带结合,通过温轧及热轧完成,工艺与设备简单,成本不高,复合材料结合界面的剪切强度较高,如铜-铝复合材料结合界面的剪切强度达铝金属抗拉强度的0.7倍。
595
0
本发明公开了一种耐高温聚酰亚胺树脂及其制备方法与应用。该树脂是以芳香族二胺、芳香族封端剂及芳香族四羧酸二酐为原料,采用热酰亚胺化法制备。该树脂在270-300℃温度范围内具有低的熔体粘度和良好的熔体稳定性,且不含溶剂和挥发性小分子,适用于采用树脂传递模塑成型、注射成型等方法制备树脂基复合材料,用在航空、航天、空间技术、精密机械、石油化工和汽车等领域。

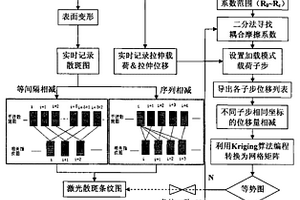

本发明涉及一种用无损检测与有限元分析结合定量分析材料界面性能的方法。该方法通过加载复合材料,无损检测系统实时记录某一加载变量;同时有限元方法依据材料本征性质,模量、抗拉强度及泊松比等对应模拟试件加载全过程,找到与无损检测变量相对应的模拟状态,进而得到此模拟状态下的全面分析结果,包括纤维与基体间摩擦系数、应力、应变、反力等反映材料界面性能的各个物理量。无损检测高精度方法验证有限元分析的部分参量,而有限元分析提供更全面的分析结果。该方法灵敏度高、定量值可信,无需破坏粘接层。
1033
0
本发明公开了一种MXene‑CoTe复合隔膜材料及其制备方法与应用，属于电化学电池技术领域。本发明的MXene‑CoTe复合材料的制备方法，包括如下步骤：(1)以Ti3AlC2为原料，通过化学蚀刻‑插层技术，除掉Al层部分，然后将其分散制备少层MXene悬浮液；(2)取所述少层MXene悬浮液加入到水和N,N‑二甲基甲酰胺混合液中；然后加入钴盐、亚碲酸钠、碱、水合肼溶液和阴离子表面活性剂，反应，洗涤后干燥，得到所述MXene‑CoTe复合材料。本发明的复合隔膜材料应用于高温和贫液下的锂硫电池，展现出好的循环稳定性，优异的倍率性能和超高的面容量。
871
0

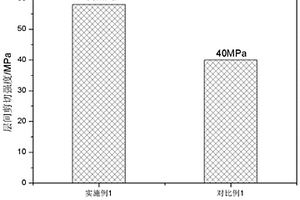

本发明涉及一种热熔环氧树脂组合物、制备方法及其热熔预浸料，该热熔环氧树脂组合物包含如下质量份数的组分：主体环氧树脂100份；固化剂A 4～6份；固化剂B 5～15份；脲类促进剂2～4份；热塑性树脂改性剂5～20份；通过将包含苯酰替苯胺缩水甘油胺的主体环氧树脂和含有羟基或酰胺基团的热塑性树脂加热混合均匀，再在一定温度下加入酰胺类和潜伏性固化剂体系，得到一种与芳纶纤维匹配的热熔环氧树脂，该制备方法简单易行，该树脂基体具有良好的工艺性和铺覆性，树脂基体与芳纶纤维的粘结性能显著增强，采用其制备的复合材料的层间剪切强度≥50MPa，可满足航空航天领域对芳纶纤维增强复合材料的力学性能要求。
639
0
一种具有强微波吸收性的树脂基体及其制备方法属复合材料领域。本发明选用极性强的高性能环氧树脂为主体树脂，加入微波吸收组分来调节树脂体系的微波响应性和粘度以适应缠绕等液体成型，选择固化剂来调节树脂体系的微波响应活性，并实现其力学性能、耐热性能及尺寸稳定性能，在基础上采用离子液体改性纳米组分来进一步增强树脂基体的微波响应性。通过调整主体树脂、微波吸收组分、固化剂和离子液体改性纳米组分等组分结构及其配合比，研制出一种微波吸收性能好、纳米组分分散性好、粘度适合、固化均匀、综合力学性能优异、耐热性能好、尺寸稳定性高的微波固化树脂体系。对于制备纤维复合材料具有极大的指导意义，并可广泛应用于航空航天等领域。
938
0
本发明公开了一种高温拉‑拉疲劳测试系统和方法，基于冷夹持方式，设计了一种可适应试样厚度变化，并确保试样精确对中的夹持装置；还设计了一种可移动的热电偶装置，在升温、保温阶段令热电偶接触试样，而在正式开启疲劳加载时，将热电偶滑移到距离试样表面3～6mm处；并选用二氧化硅气凝胶复合材料制作隔热毡并将其置于高温炉的上方开口处，以阻挡高温炉持续升腾的热气流，消除长时间疲劳试验中试验机上方夹头和传感器系统过热的风险，同时提升高温炉温度场的稳定性和均匀性。本发明从夹持装置、温度测控、高温炉隔热这三个方面进行技术创新，有效解决了高温拉‑拉疲劳测试的技术难题，提高了SiC基复合材料高温拉‑拉疲劳测试的技术水平。
本发明公开了一种全覆盖电极上光透过率可分区域多级控制的光学薄膜及其制备方法，光学薄膜包括依次层叠的基板层、导电层、平行取向层、液晶/环氧基液晶高分子复合材料层、平行取向层、导电层和基板层；液晶/环氧基液晶高分子复合材料层由环氧基液晶高分子网络、离子和负性液晶构成，分成透光区和具有不同动态散射程度的散射区：不通电时，各区域均呈透光态；通电时，透光区保持透光态，其他区域呈不同程度的散射态。该光学薄膜由液晶性环氧单体、负性液晶和阳离子光引发剂混匀，光透过掩膜引发开环聚合制成。本发明的光学薄膜可同时达到对光透过率分区域调控和多级调控，可作为智能窗广泛用于建筑物玻璃、汽车玻璃等领域，也可用作显示器件。
650
0
本发明提供了一种复合接地材料耐腐蚀性能的测定方法，包括如下步骤：制备所述复合接地材料试验样品；配制腐蚀介质；对试验样品进行加速腐蚀试验；测定耐腐蚀性能，本发明大大缩短了改性硅酸盐复合材料腐蚀试验时间，有效评价了包覆金属材料防腐效果，为改性硅酸盐复合材料的发展提供了理论支持。
848
0
本发明提出一种低散射特征雷达红外复合天线罩系统，包含复合材料罩体(含FSS)、光学窗口(含金属网栅FSS)、光学窗口安装接口，通过对复合材料罩体及FSS结构、光学窗口及金属网栅FSS结构、光学窗口安装接口等一体化设计，解决雷达带内传输、带外屏蔽效果和红外工作波段透波特性，克服天线罩在材料、结构、厚度不连续带来的透波困难和强散射回波问题，提高雷达红外复合天线罩透波性能，降低其RCS。
675
0

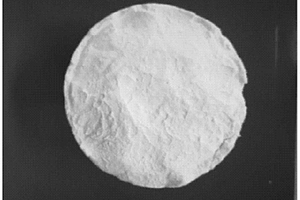

本发明提供了一种纤维增强氧化铝气凝胶隔热复合材料及其制备方法。将纤维、无机粘结剂、疏水氧化铝气凝胶粉或疏水气相氧化铝粉、遮光剂分散在含有表面活性剂和分散剂的去离子水中，搅拌均匀，然后倒入模具中，在高温下烘干，脱模后形成氧化铝气凝胶隔热材料。上述制备方法，工艺简单，成本低，成型方便，制备的纤维增强氧化铝气凝胶隔热复合材料可保持气凝胶的纳米孔隙结构，热导率低，可作为高温隔热材料使用。
563
0
一种抗菌复合材料，由以下重量份数的组分制备而成：ABS树脂120‑140份，载银抗菌剂4‑10份，硅烷偶联剂1‑5份，反应剂1‑3份，扩散油、相容剂、抗氧化剂等其他助剂4‑10份。所述抗菌材料主要经过抗菌剂预处理之后制备抗菌母粒再通过层压法制备得到。首先是KH550溶于有机溶剂在HAC的作用下分解再与载银抗菌剂的载体相结合得到预处理的抗菌剂，然后再将抗菌剂、ABS、相容剂和抗氧化剂和扩散油等其他助剂一起混合均匀再加到双螺杆挤出机中熔融挤出得到挤出料，将挤出料冷却后造粒得到抗菌母粒。最后通过层压法制备得到抗菌复合材料。本发明的抗菌塑料抗菌性能强，抗菌有效期长，对金黄色葡萄球菌、大肠杆菌有明显的抑菌效果。具有易加工、高抗菌、力学性能优异等优点。
761
0
本发明公开了一种新型玻璃钢浮盘施工方法，其施工步骤包括：1)、焊接浮盘支腿，支腿焊接在储罐罐底部，支腿由H型钢作为立柱；2)、搭建模板；3)、施工底层玻璃钢；4)、施工核心层；5)、模板拆出及安装密封及附件。本发明所述的光固化玻璃钢材料是一种以不饱和聚酯树脂/乙烯基酯树脂为基体、添加防腐型功能性填料、以玻璃纤维为增强体的玻璃纤维增强复合材料。本发明采用UV固化技术，在紫外线的辐照作用下，光引发剂引发复合材料基体树脂发生交联聚合反应。本发明可以解决玻璃钢浮盘施工的速度可以更快，质量也更有保障等技术问题。
592
0
本发明涉及一种高分散性固相稀土发光材料的制备方法，属于发光材料技术领域。本发明采用氯化钙和碳酸钠溶液制备碳酸钙复合材料，通过复分解法制备纺锤形碳酸钙，以碳酸钙为基质，TEOS为硅源，通过溶胶‑凝胶法制备出具有核壳结构的碳酸钙/二氧化硅复合粒子，由于制备的复合粒子的二氧化硅包覆层为无定形态，以Ca‑O‑Si键键合的方式包覆于碳酸钙表面，二氧化硅包覆不会改变碳酸钙的形貌与结构，但能提高碳酸钙的复合结构和负载性能，使其有效负载至材料内部，通过在高温状态下碳酸钙有效分解并形成二氧化碳气体溢出后，其复合无机材料结构发生有效崩解，这样的制备的复合材料之间具有优异的分散性能和结构性能，从而进一步改善材料的抗分散性能。
791
0

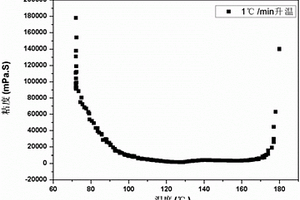

本发明涉及一种流动可控的双马树脂体系、制备方法及热熔预浸料，由双马树脂单体组分、工艺性调节组分和树脂流变控制组分通过熔融共聚制备得到，三者的质量份数分别为40～90份，10～60份，0～30份，其中工艺性调节组分为烯丙基苯酚、二烯丙基双酚A、胺基苯乙炔、氰酸脂、环氧树脂或苯并噁嗪树脂中的一种或组合，双马树脂单体组分为二苯甲烷二胺型双马单体、甲苯型双马单体、间苯型双马单体或二苯醚二胺型双马单体中的一种或组合，树脂流变控制组分为聚芳醚酮、聚醚砜、聚芳醚砜、热塑性聚酰亚胺或聚醚酰亚胺中的一种或组合，制备的预浸料室温粘性好，复合材料成型时加压窗口较宽，降低了复合材料结构件成型时错过加压点的风险，极大提高了产品的成型质量。
中冶有色为您提供最新的北京有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年08月07日 ~ 09日
2024年08月13日 ~ 15日
2024年08月14日 ~ 16日
2024年08月30日 ~ 09月01日
2024年09月20日 ~ 22日
