全部
▼
热搜：
638
0

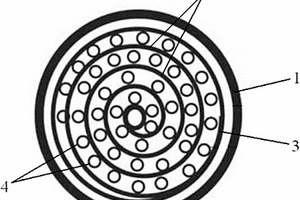

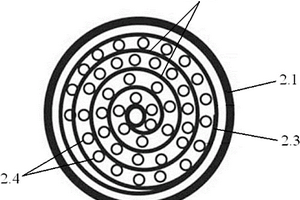

本实用新型公开了一种充填复合材料的生物人工肝反应器，包括反应器外壳及设于反应器外壳两端的端盖，所述反应器外壳内布置有圆柱形的复合材料卷，所述复合材料卷的两端为开口，复合材料卷中插设有多根中空纤维，所述中空纤维的两端仅分别与两端盖上的血液入口和血液出口相连通，所述复合材料卷与反应器外壳轴向相同布置且复合材料卷的外径和反应器外壳的内径相配合，所述复合材料卷为单层的复合材料螺旋盘卷得到，所述复合材料由一层无纺布及其上覆盖的细菌纤维素薄膜构成。本实用新型将螺旋形盘卷有中空纤维的复合材料卷置入生物人工肝反应器中，使得细胞附着在复合材料上，促进肝细胞的3-D培养，细胞形态更完整，培养效果更佳。
709
0
本发明公开了一种铜基-石墨自润滑复合材料及其制备方法。该铜基-石墨自润滑复合材料由铜合金和三维石墨骨架组成，铜合金成分为Cu、MoS2、SiC。制备时，利用选择性激光烧结成形技术制备三维石墨骨架坯体，再进行石墨化处理获得三维石墨骨架，待表面镀铜处理后，将其组装到砂型铸型型腔中，最后采取铸造方式实现铜合金与三维石墨骨架的复合，获得所需的铜基-石墨自润滑复合材料。该方法实现了石墨分布范围可控，保证了铜合金基体的连续性，使之具有良好的导电导热性、抗冲击性能以及自润滑性能。本发明所述的铜基-石墨自润滑复合材料用于制备电刷、电极、受电弓滑板和自润滑轴承等，具有广阔的应用前景。
712
0

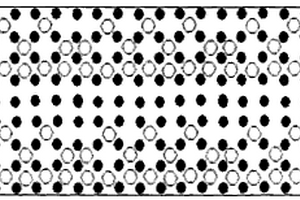

本发明公开一种环氧树脂基压电阻尼复合材料及其制备方法。所述复合材料，其由压电陶瓷、导电炭黑、环氧树脂组成，将它们利用二次浇注实现一体成型；所引入的压电陶瓷分别集中于所述复合材料的上下部分，在成型过程中自然沉降，形成带有梯度分布的夹层结构。本发明利用二次浇注成型工艺制备具有梯度夹层结构的环氧树脂基压电阻尼复合材料，使复合材料在通过三相协同效应实现压电阻尼的基础上同时拥有夹层结构的优点，极大的提高了复合材料阻尼性能，通过对试样进行动态力学分析，最大阻尼因子tanδmax提高20％以上，阻尼温域ΔT(tanδ＞0.3的温度区间)提高33％以上，tanδ－T曲线下包括的面积TA提高19％以上。
776
0
本发明公开了一种三维多孔石墨烯包裹纳米零价铜复合材料及其制备方法，属于新型功能复合材料技术领域。该制备方法如下：先在室温下将氧化石墨烯与KBH4混合；随后，在无氧气氛下向氧化石墨烯与KBH4的混合液中滴入CuSO4·5H2O溶液，反应结束后，将合成的复合材料自然沉淀，去除上清液并加入超纯水或盐酸与超纯水的混合液进行洗涤；洗涤后的样品进行冷冻真空干燥得到三维多孔石墨烯包裹纳米零价铜复合材料。该制备方法工艺简单、易于操作，反应温和、对外界环境条件无特殊要求，所用原料价廉易得，且不存在二次污染；该复合材料可阻止团聚作用，保持各组分的反应活性并延缓和阻止纳米零价铜的溶出失活，具有广阔的应用前景。
835
0
本发明提供了一种石墨烯负载半导体CdS复合材料分解水性能模拟仿真方法，通过优化复合材料结构，模拟其表面催化还原H2O生成H2的反应过程，采用第一性原理的密度泛函理论和分子动力学仿真模拟方法，研究缺陷态石墨烯负载半导体催化剂CdS复合材料的结构与分解水制氢性能关系；揭示碳材料中π电子与CdS外层电子间的相互作用规律；从而揭示CdS?石墨烯复合材料高效催化机理，为开发新型高效催化材料奠定理论基础。
958
0

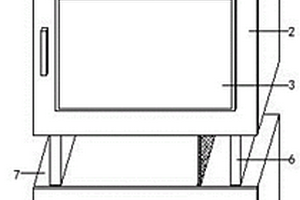

本实用新型属于复合材料烘烤除味，尤其为一种复合材料的烘烤除味装置，包括烘烤箱和冷却箱，所述烘烤箱下表面的左右两侧通过两个固定板分别与冷却箱上表面的左右两侧固接，所述烘烤箱的上表面设有废气过滤组件，所述冷却箱内壁的背面设有去皱组件，通过伺服电机a带动两个压平辊进行旋转，压平辊旋转带动复合材料和从动辊进行旋转，压平辊和从动辊拉动缠绕在导向辊b表面的复合材料向右移动对复合材料进行绷紧，同时压平辊和从动辊对复合材料表面的褶皱进行辊压，对复合材料表面进行去皱，解决了复合材料在加热冷却后容易出现收缩起皱现象，导致复合材料出产良品率降低的问题。
956
0

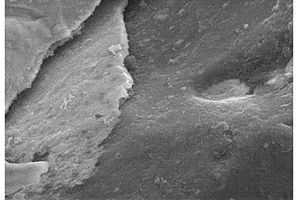

本发明公开了一种热塑性纤维素复合材料及其制备方法，复合材料的组分及含量为：功能性填料在复合材料中的质量百分比含量为0.03～28.57％，离子液体在复合材料中的质量百分比含量为14.29～69.98％，余量为纤维素；离子液体作为增塑剂，能够破坏纤维素分子间氢键和增加自由体积，以实现对纤维素的塑化。制备是以离子液体作为增塑剂实现纤维素的塑化，得到离子液体-纤维素基料，进而与功能性填料进行熔融复合的方法。热塑性纤维素复合材料不仅具有可以反复成型加工的特点，而且复合填料的选择和配比具有较大可调性。本发明与现有技术相比，具有工艺简单、生产效率高的优点，更适合工业化的生产方式，改善了以往纤维素材料加工手段与产品形式单一的缺陷，拓宽了纤维素材料的应用领域。
1106
0
本发明公开了石墨烯与Fe3O4合成石墨烯磁性纳米复合材料的制备方法，本方法包括如下步骤：1)制备磁性纳米微粒；2)制备修饰的磁性纳米微粒；3)将氧化石墨烯与修饰的磁性纳米微粒反应，得到氧化石墨烯磁性纳米复合材料；4)将所得到的氧化石墨烯磁性纳米复合材料还原得到石墨烯磁性纳米复合材料，该纳米材料可用于多环芳烃污染物的监控。本发明合成石墨烯磁性纳米复合材料具有反应温和、操作简单、便于分离、合成安全性高以及环境污染小等优点。
895
0
本发明公开了一种复合材料接头的连接结构，包括复合材料接头本体和金属嵌件；复合材料接头本体端面设有供外部连接件穿过的安装孔；金属嵌件的外底面和外侧面完全包裹在复合材料接头本体中，金属嵌件外顶面开有用于与外部连接件连接的螺纹孔。本发明通过将具有螺纹孔的金属嵌件埋入复合材料接头本体中，外部连接件通过金属嵌件上的螺纹孔实现与复合材料接头的连接，可以避免复合材料接头本体螺纹强度低和不耐磨损等缺点，且承载能力更强，保证了复合材料接头与外部连接件在反复拆装过程中不会损坏复合材料接头本体。
974
0

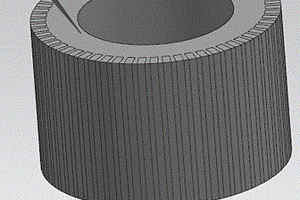

本发明公开一种镶铸包套真空烧结复合材料耐磨体辊套，镶铸包套真空烧结复合材料耐磨体辊套由包套真空烧结复合材料耐磨体和辊套基体组成，镶铸包套真空烧结复合材料耐磨体辊套有采用一定数量小型分体的包套真空烧结复合材料耐磨体均匀分布镶铸于辊套表层和采用一个整体包套真空烧结复合材料耐磨体整体镶铸于辊套表层两种形式。包套真空烧结复合材料耐磨体的烧结是利用镶铸工艺过程中钢水的过热热容和凝固热对待烧结成型的包套真空烧结复合材料耐磨体加热至合金粉熔化、并保持包套体内真空度进行真空烧结，即：复合材料耐磨体的真空烧结与镶铸工艺同时进行。
682
0
本发明属于铜基复合材料的制备技术,为一种表面金属化制备金刚石-铜复合材料的方法。该方法将金刚石微粉与铜粉和强碳化物元素形成的粉末混合,金刚石粒径为80~300μm,强碳化物元素形成的粉末为1~10wt%,,铜粉含量质量分数为20%~85%,在1050~1150℃下共混10~90分钟,然后随炉冷却;过筛挑选出粒径为80~300μm的粉末;再将混合粉末与铜粉混合,铜粉含量质量分数为40%~95%,混合后的粉料快速加热至850~950℃进行烧结,烧结压力为30~50MPa;然后随炉冷却至室温,得到金刚石-铜复合材料。本发明的优点:金刚石表面金属化操作性强,工艺简单;制得的金刚石-铜复合材料中基体与增强体浸润性有很大提高,该复合材料作为电子封装材料具有较好的综合性能,其中热导率高达672W/m·K,热膨胀低于7.6μm/m·℃,致密度达96%以上。
927
0
本实用新型公开了一种以复合材料为细胞培养支架的生物人工肝系统，包括本体，所述本体上设有生物人工肝反应器及混合血浆池，所述生物人工肝反应器内布置有圆柱形的复合材料卷，所述复合材料卷的两端为开口，复合材料卷中插设有多根中空纤维，所述复合材料卷与反应器外壳轴向相同布置且复合材料卷的外径和反应器外壳的内径相配合，所述复合材料卷为单层的复合材料螺旋盘卷得到，所述复合材料由一层无纺布及其上覆盖的细菌纤维素薄膜构成。本实用新型将螺旋形盘卷有中空纤维的复合材料卷置入生物人工肝反应器中，使得细胞附着在复合材料上，促进肝细胞的3-D培养，细胞形态更完整，培养效果更佳。
738
0
本实用新型公开了一种空心薄壁复合材料横担，包括金具，还包括空心薄壁复合材料管，所述空心薄壁复合材料管的连接端内设有与所述空心薄壁复合材料管连接端内径相配合的内衬。本实用新型通过将实心复合材料棒设计成空心薄壁复合材料管，减小了复合材料横担的重量并降低了造价；通过在所述空心薄壁复合材料管的连接端内加设内衬，增强了空心薄壁复合材料管连接端的强度，有效地防止了空心薄壁复合材料管在压装时发生开裂或变形，从而保证了本复合材料横担的力学性能和密封性能。适用于电力输送。
985
0

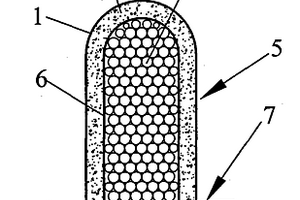

一种桥梁承台复合材料防撞柱,它包括复合材料壳体(5),其特征是所述的复合材料壳体(5)的竖向壳壁由树脂基纤维复合材料面层(1)夹芯材料层(2)和树脂基纤维复合材料内层(6)组成,夹芯材料层(2)夹装在树脂基纤维复合材料面层(1)和树脂基纤维复合材料内层(6)之间;在复合材料壳体(5)中填充有填充材料层(3),复合材料壳体(5)面对桥梁承台的一面向两边各延伸有一个安装耳(7),在安装耳(7)上设有用于穿装螺栓从而将防撞柱固定在桥梁承台上的安装孔(4)。本发明具有结构简单,防撞功能可靠、完善,使用寿命长,便于维护和修理的优点。
1181
0

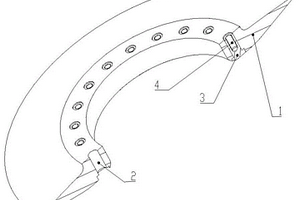

本发明涉及一种用于进行水下动应变测量的复合材料螺旋桨，包括金属桨毂和若干复合材料桨叶，复合材料桨叶包括CFRP桨叶、金属预埋桨叶和金属扇环连接部，金属预埋桨叶位于CFRP桨叶内部，与CFRP桨叶通过模压成型固化为一体；金属预埋桨叶一端与金属扇环连接部的外侧面连接，金属扇环连接部用于将复合材料桨叶与桨毂连接；CFRP桨叶内预埋有FBG传感器及光纤，FBG传感器用于测量桨叶的动应变信息并通过光纤传输信号。本发明桨毂与复合材料桨叶采用分离的方式，便于复合材料螺旋桨的加工制作；复合材料桨叶的金属预埋桨叶用于加强CFRP桨叶的强度，金属扇环连接部便于复合材料桨叶整体与桨毂连接，在保证桨叶强度的前提下充分发挥CFRP桨叶的性能优势。
1195
0
本发明公开了一种复合材料立体蜂窝增强混凝土制品及其制备方法。所述复合材料立体蜂窝增强混凝土制品由复合材料立体蜂窝(1)和混凝土基体(2)复合而成。具体过程是：制作相应规格的复合材料板材，然后通过卡槽将复合材料板组合成复合材料立体蜂窝。复合材料立体蜂窝可为正方形、长方形、六边形等。接着将混凝土填充进蜂窝凝胶固化形成复合材料立体蜂窝增强混凝土制品。这种复合式混凝土制品与普通的混凝土制品相比，在保持了混凝土的抗压强度下，极大提高了混凝土制品的弯拉强度,复合后抗弯拉强度可达10Mpa以上，同时还提高了抗疲劳性能和使用寿命。
870
0
本发明公开了一种纤维素和纳米二氧化钛的复合材料,其组成为纤维素和纳米二氧化钛粒子。该制法为:将纳米二氧化钛均匀分散在重量百分浓度为7～8%NaOH/10～13%尿素水溶液得到悬浮液,悬浮溶液预先冷却到-8～-15℃后将纤维素加入其中,然后在室温下搅拌溶解得到复合溶液。复合溶液经过滤、脱气后进行刮膜或喷丝,并在凝固剂中凝固再生得到上述复合材料。由本发明所得的纤维素/纳米二氧化钛复合材料的强度、断裂伸长率、柔韧性基本保持再生纤维素膜和丝的性能,而且又赋于了新的功能,如抗菌活性和紫外吸收功能等。采用水相体系进行复合使纤维素加工成膜和纤维,不仅工艺简便,无溶济污染,操作方便、成本低,而且制得的复合材料强度较高。
本发明涉及具有存储效应的聚乙烯基咔唑/石墨烯复合材料的合成方法,先制备得到功能化的氧化石墨,再将聚乙烯基咔唑与功能化的氧化石墨在有机溶剂中共混分散,最后采用不同的还原剂还原得到聚乙烯基咔唑/石墨烯复合材料。本发明的具有存储效应的聚乙烯基咔唑/石墨烯复合材料的显著特点是:1)在制备方法上,通过将氧化石墨功能化,使其能与聚乙烯基咔唑均匀分散在有机溶剂中,实验条件简单,容易操作,2)在导电高分子聚乙烯基咔唑中,引入性能优异的石墨烯作为电子受体,使得复合材料的载流子传输性能得到提高,在光电信息材料领域有较好的应用前景和经济效益。
901
0
本发明涉及一种用于纳米复合材料的累托石的 生产方法, 以钙基累托石粗精矿为原料, 采用表面处理重选工艺 除去与累托石连生的一些杂质矿物。即将累托石粗精矿破碎、 超细磨, 加水使液固比为10～49, 再添加分散剂, 高速搅拌成分 散均匀的累托石悬浮液, 经高速离心分选、脱水、干燥即可得纯 度>91%的用于纳米复合材料的累托石, 平均粒径为100～400nm, 比表面积为50～60m2/g, 阳离子交换总量(CEC)为40～50mmol/100g。本发明方法生产的累托石是一种优良的聚合物纳米复合材料无机填料, 适合用于各种有机高分子纳米复合材料的合成。
1064
0
本发明公开了一种纳米复合材料的合成方法和应用。该复合材料由简单易操作的两步法制得，具体为以三价铁离子为中心，卟啉为有机配体自组装制备得到有机金属框架结构的纳米粒子，利用蛋白质/磺胺复合物通过化学键作用修饰到所制备的有机金属框架结构的纳米粒子上而制备出蛋白质/磺胺‑有机金属框架结构的纳米复合材料。本发明制备出的蛋白质/磺胺‑有机金属框架结构的纳米复合材料同时具有光热/光动效应，对肿瘤细胞有明显的杀死效力，在癌症和肿瘤的治疗方面具有极大的潜在应用价值。
1079
0
本发明涉及一种船舶艉轴承用低噪声纳米/高分子复合材料及其制备方法,复合材料由基体和自润滑组分经混合压片、硫化而成。基体为丁腈橡胶、超高分子量聚乙烯和聚四氟乙烯混合物;自润滑组分为纳米石墨、纳米二硫化钼、短切聚四氟乙烯纤维、碳纤维及碳纳米管的混合物;自润滑组分/基体的重量比为5～15%。制备方法是将自润滑组分进行表面改性处理,加入到基体混合物中进行预混,预混后再加入过氧化二异丙苯和异丁烯酸甲酯复合硫化剂进行混合,混合均匀后出片模压硫化成型。采用本发明制备的纳米/高分子复合材料是一种低噪声、低摩擦系数、低磨损、长寿命的船舶艉轴承用纳米/高分子复合材料,可有效降低船舶艉部噪声,提高轴系安全性。
本发明提供一种基于3D打印的光纤光栅智能复合材料结构，包括复合材料基体和位于复合材料基体内的光纤，光纤包括光栅及信号传输尾纤，信号传输尾纤从复合材料基体引出；所述的复合材料基体通过3D打印出一部分，加入所述的光纤后再继续3D打印其余部分而成。将复合材料结构3D打印成型，通过在材料打印过程中嵌入光纤光栅，实现结构复杂的复合材料结构的智能化健康监测；由于在3D打印过程中可以随时进行中断，因此可以对光纤光栅的安装位置和安装状态进行控制，对复合材料构件中任意位置的温度和应变进行监测，从而实现复杂结构的复合材料结构的实时健康监测。
911
0
本发明是基于钒酸铋复合材料的制备方法及其应用，采用一锅法制备含钒酸铋和氧化铋的纳米复合材料，公开了一例基于钒酸铋的多功能型光催化剂的制备方法及其在CO2吸附及还原得到太阳能燃料、重金属离子Cr(VI)还原和气相NO去除中的应用。属于纳米材料制备技术及能源环保领域。本发明采用溶剂热法，利用五水合硝酸铋和钒酸铵为原料，通过一锅法合成桑葚状的钒酸铋与氧化铋的复合材料。得到的纳米复合材料结构良好，很好地提升了其对CO2的吸附性能，并且实现了光生载流子的加速迁移和有效空间分离。该纳米复合材料在能源及环境光催化中显示出优异的催化活性。
本发明公开了一种用于水下透声窗的复合材料加强筋连接结构及其制造方法。本用于水下透声窗的复合材料加强筋连接结构包括复合材料壳板、复合材料加强筋、镂空钢构架、透声窗边框以及连接块，镂空钢构架和透声窗边框上均焊接有连接块，连接块上开设有一开槽以卡于复合材料加强筋外部，复合材料加强筋凸伸于复合材料壳板的一侧设置，复合材料加强筋和复合材料壳板均为里层为碳纤维布，外层为玻璃纤维布，碳纤维布和玻璃纤维布铺设时，碳纤维布和玻璃纤维布嵌入连接块的开槽中，铺设完成后，真空灌注树脂成型。本复合材料加强筋连接结构，不采用焊接或螺钉连接的方式也可实现加强筋与镂空钢构架和透声窗边框的可靠连接，同时不影响透声性。
638
0
本发明公开了一种宏纤维复合材料压电常数优化系数的获取方法及装置，包括用于粘结宏纤维复合材料悬臂梁，用于测量宏纤维复合材料在不同电压下的位移值Y1(V)和Y2(V)的激光位移传感器，用于接收电压值和位移值的dspace实时仿真系统，用于向宏纤维复合材料提供电压的高压放大器和用于计算压电常数d33的优化系数α和压电常数d31的优化系数β并将计算结果反馈至用户的计算机。本发明通过建立模型与实验相结合获取优化系数α和β，用于修正宏纤维复合材料力学模型，使其具有较高的精确度，为实际的工程应用做出精确的指导。
1082
0
本发明提供了一种混凝土结构用复合材料筋的制备方法，其复合材料筋由单向玻璃纤维复合材料芯和碳纤维螺旋凸起组成，其制备工艺如下：首先，浸好树脂的单向玻璃纤维束在牵拉力的牵引下经过模具定型为单向玻璃纤维复合材料芯；然后，在固化前表面螺旋缠绕碳纤维复合材料，调整缠绕参数使一股或多股碳纤维束按一定螺距缠绕，形成螺纹；最后，一起固化成型，按要求长度截取即得到混凝土结构用复合材料筋。本发明通过碳纤维复合材料螺旋外层和玻璃纤维复合材料芯棒的复合、改变碳纤维缠绕角度和缠绕的螺距，调整复合材料筋的热膨胀系数，使其更接近混凝土的热膨胀系数，降低了复合材料筋和混凝土的温度应力。
949
0
本发明公开了一种提高导电复合材料双极板电导率的方法。一种提高导电复合材料双极板电导率的方法,其特征是:在通过导电复合材料来制作双极板的过程中,采用两种不同尺寸的导电填料进行合理的颗粒级配来提高双极板的电导率;当大尺寸导电填料的直径D确定后,选择小尺寸导电填料的直径d=0.1-0.5D,小尺寸导电填料占导电填料总量的重量百分比为10-30%。由于小尺寸导电填料的加入,可以进一步增加大尺寸导电填料之间的接触程度,从而进一步提高导电复合材料双极板的电导率;同时,采用两种不同尺寸的导电填料进行合理的颗粒级配还可改善导电复合材料的流变性能,从而有利于模压和注射成型。
1029
0
本发明提供一种连续纤维复合材料增强铝合金型材的制备方法，步骤如下：根据使用要求确定铝合金型材的截面，并在铝合金型材的截面上预留一个或多个空腔；根据所述空腔的尺寸制备连续纤维复合材料加强件；将所述连续纤维复合材料加强件粘接到空腔内，即得到连续纤维复合材料增强铝合金型材。本发明还提供一种连续纤维复合材料增强铝合金型材，包括铝合金型材和至少一个连续纤维复合材料加强件，所述连续纤维复合材料加强件位于铝合金型材内。本发明提供的连续纤维复合材料增强铝合金型材，能够有效避免将连续纤维复合材料粘接在铝合金型材外表面出现的在发生弯曲形变时连续纤维复合材料与铝合金界面发生剥离的情况，从而无法达到补强效果。
1042
0
本发明公开了一种组合式复合材料轮毂及其制备方法，轮毂包括轴承套、复合材料轮辋和多个复合材料轮辐，轴承套的材质为金属，轴承套由一体成型的套体和具有轴孔的连接盘组成，套体同轴心连接于连接盘上，多个轮辐构成环形以固定于套体的外圆周和复合材料轮辋的内圆周上。料轮毂的制备方法包括如下的步骤：1)制备轴承套；2)通过编织拉挤或拉绕成型工艺制备复合材料轮辐；3)将多个复合材料轮辐沿套体周向排列，并相互粘接固定；4)采用模具固定轴承套和复合材料轮辐并通过缠绕工艺制备复合材料轮辋；5)固化成型。本发明中采用的复合材料为纤维增强树脂基复合材料，重量轻，整体机械性能优良、满足力学性能要求，结构形式多样，制备方法简单，生产效率高。
本发明涉及一种纤维增强树脂基复合材料自诊断智能结构及作自诊断的方法。该智能结构由复合材料结构层和导电纤维机敏层构成,实施方法为,在复合材料结构层表面铺设短切碳纤维毡增强树脂基复合材料形成导电机敏层,通过动态检测机敏层电阻率的变化,实现对复合材料结构中各区域应力、应变状况及分布的监测,从而确定由载荷作用造成的变形程度及位置。本发明对加载区域进行判定方法的结果重现性好,能对复合材料的破坏起到预警作用。具有一定的适用性及实用性。
中冶有色为您提供最新的湖北有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
