江西赣州有色金属复合材料技术理论与应用

高强高韧石墨烯增强铜基复合材料及其珍珠层仿生制备方法 653

 0

本发明公开了一种高强高韧石墨烯增强铜基复合材料及其珍珠层仿生制备方法，首先通过雾化制粉制备溶质原子过饱和的Cu‑Cr合金粉末，在通过时效处理析出纳米Cr相，在进行球磨得到片状粉末，再利用电化学脱合金法将片状粉末中的Cu元素选择性溶解，在粉末表面构造出Cr相凸起；再通过料浆法将PVA吸附到片状粉末表面，形成PVA改性的Cu‑Cr片状粉末，经过酒精中的自由飘落形成粉末的有序堆积，在通过SPS烧结致密化制备块体材料，采用形变热处理的方式使片状粉末表面纳米相Cr彼此接触并扩散桥连成为珍珠层矿物桥仿生结构，得到石墨烯/Cu‑Cr基复合材料。本发明通过珍珠层“砖‑泥‑桥”结构的仿生，提高了铜基复合材料的强度和韧性，并获得了良好导电性能和摩擦学性能。

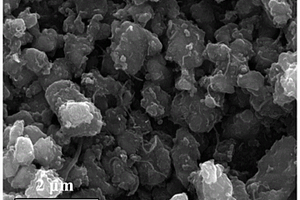

铁基碳纳米管复合材料的制备方法 838

 0

本发明公开了一种铁基碳纳米管复合材料的制备方法，包括以下步骤：（1）将碳纳米管加入一定量的混酸中，加热至90‑110℃超声2‑4h，冷却至室温后用去离子水洗涤碳纳米管2‑3次，用无水乙醇浸泡2‑4h后过滤再将碳纳米管放入60‑100℃烘箱中干燥2‑4h即得酸处理的碳纳米管；（2）将酸处理的碳纳米管加入乙二醇的水溶液中，然后加入一定量的FeCl₃·6H₂O和Ni(NO₃)₂超声处理0.5‑2h，搅拌1‑3h后放入高压反应釜中，170‑200℃下反应6‑10h，反应结束后自然冷却，离心、洗涤、干燥即得NiFe₂O₄/CNTs复合材料。本发明选择碳纳米管、FeCl₃·6H₂O和Ni(NO₃)₂，采用一步溶剂热法合成NiFe₂O₄/CNTs复合材料，制备的NiFe₂O₄/CNTs具有高比表面积和优良的导电性。

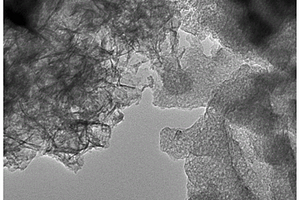

还原氧化石墨烯负载FeTe复合材料及其制备方法和应用 1077

 0

本发明涉及电极材料技术领域，尤其涉及一种还原氧化石墨烯负载FeTe复合材料及其制备方法和应用。本发明提供了一种还原氧化石墨烯负载FeTe复合材料，包括还原氧化石墨烯和负载在所述还原氧化石墨烯表面的FeTe纳米颗粒。所述还原氧化石墨烯负载FeTe复合材料具有较好的循环稳定性和倍率性能。

用于汽车内饰的低VOC玻纤增强聚丙烯复合材料及其制备方法 880

 0

本发明公开了一种用于汽车内饰的低VOC玻纤增强聚丙烯复合材料及其制备方法，属于高分子复合材料技术领域。按重量份数计，由以下组分制成：聚丙烯70‑85份，无机填料25‑35份，玻璃纤维20‑28份，低VOC复合相容剂5‑8份，抗氧剂1‑4份，吸附剂2‑3份。本发明通过控制引发体系及反应原料制备得到一种低VOC复合相容剂，另外结合一种复配吸附剂，不仅有效促进了玻璃纤维在聚丙烯中的均匀分散，使得玻璃纤维在聚丙烯中不浮纤，同时采用了一种分段分量预制母粒熔融搅拌的制备工艺，显著降低了最终制得玻纤增强聚丙烯复合材料中的VOC含量，对人体危害大大减弱，同时提升了材料的力学性能，在汽车制造领域具有很好的应用前景。

介孔碳增强铁基复合材料及其制备方法和应用 1024

 0

本发明涉及一种介孔碳增强铁基复合材料及其制备方法和应用，属于生物材料设计制备技术领域，所述铁基复合材料包括铁基体和介孔碳；其制备方法为：通过球磨混合铁粉和介孔碳粉后，采用激光选区熔化技术得到介孔碳增强的铁基复合材料。一方面，利用介孔碳与铁基体形成电偶腐蚀从而加速降解速率；另一方面利用介孔碳良好的吸附性能促进基体表面钙磷沉积，从而提高生物活性。本发明所制备的铁基复合材料具有良好的力学性能、合适的降解速率以及优异的生物活性，能够满足人体骨植入物应用需求。

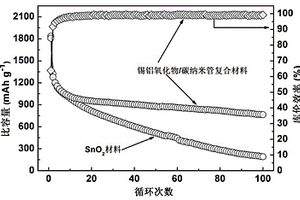

锡铝氧化物/碳复合材料制备方法 851

 0

本发明涉及一种锡铝氧化物/碳复合材料制备方法。其特点包括以下步骤：(1)配制锡、铝离子/导电碳混合溶液和沉淀剂溶液；(2)将沉淀剂溶液以一定的流速加入锡、铝离子/导电碳混合溶液，进行恒温微波反应；(3)反应结束后，共沉淀物过滤、洗涤，干燥；(4)干燥后的共沉淀物置于电阻炉或微波烧结炉中在空气或氧气气氛中进行高温反应，得到本发明所述的一种锡铝氧化物/碳复合材料。本发明制备得到的锡铝氧化物/碳复合材料应用于锂离子电池负极材料，100次循环后的比容量高达800 mAh/g以上，循环性能良好。

Cu-Ni-Sn-TiCx铜基复合材料及其制备方法 839

 0

本发明公开一种Cu‑Ni‑Sn‑TiCx铜基复合材料及其制备方法，涉及铜基复合材料技术领域，包括0.5～6.3wt％TiCx的增强体颗粒和基体铜合金，所述基体铜合金组成的质量比为：4.0～15.5wt％Ni、2.5～8.5wt％Sn、Fe≤0.3wt％、Zn≤0.2wt％、Mn≤0.15wt％、Nb≤0.08wt％、Pb≤0.02wt％，杂质总含量≤0.5wt％，余量为Cu；所述制备方法：1.将配比好的Ti₂SnC和Ti₃SnC₂粉体经过超声波清洗经晾干，与铜粉共同放入球磨罐球磨后获得混合均匀的铜粉体材料；2.将铜粉体材料经过冷压—SPS烧结—高温保温处理制备中间体材料；3.将纯铜、纯镍在真空炉中进行感应熔炼，熔化后按配比加入纯锡和中间体材料，浇铸制备TiCx/Cu‑Ni‑Sn复合材料铸锭坯料；4.对铸锭坯进行高温长时间均匀化处理，通过固溶时效处理调整强度、韧性、摩擦磨损、抗应力松弛和导电导热性能等性能。

聚醚醚酮改性复合材料及其制造方法 1042

 0

本发明公开了一种聚醚醚酮改性复合材料，属于高分子材料领域，包括如下质量份的组份：聚醚醚酮粉100～120份；碳化硅粉5～35份；氧化锆粉5～25份；润滑剂0.1～3份；所述聚醚醚酮粉的熔融黏度为100～650Pa·s。本发明公开了一种聚醚醚酮改性复合材料及其制备方法。本发明公开的聚醚醚酮改性复合材料，通过添加碳化硅和氧化锆进行改性，制备出的聚醚醚酮改性复合材料，摩擦系数可至少降低0.06，以及拉伸强度至少可提高21MPa，相较于纯聚醚醚酮材料，使用寿命和使用温度都有提升，失效时间最少可延长148h，使用温度可提高50℃，最高使用温度可达310℃，这样在降低成本的同时也扩大了应用领域。

Li₃V₂O₅-碳纳米管复合材料及其制备方法和在锂离子混合电容器中的应用 978

 0

本发明公开了Li₃V₂O₅‑碳纳米管复合材料及其制备方法和在锂离子混合电容器中的应用。本发明以商用V₂O₅为前驱体，以正丁基锂为锂源，通过简单的化学锂化反应制得了无序盐岩结构的Li₃V₂O₅。该材料可在空气中存放2周且结构不发生明显改变。通过向Li₃V₂O₅中添加碳纳米管，可构建具有高导电网络的复合材料Li₃V₂O₅‑碳纳米管，该材料可有效加快电子的传输速率，改善电极材料的性能。电化学性能测试结果表明，当碳纳米管添加剂量为5wt％时，复合材料的性能最优，可在0.1A/g的电流密度下实现275.3mAh/g的高比容量，且在20A/g的高电流密度下展现出100.3mAh/g的高比容量。循环充放电测试结果表明，该复合材料在20A/g的大电流密度下循环1000次后比容量仍可达94.4mAh/g，比容量保持率为94.1％，具有优异的循环稳定性。

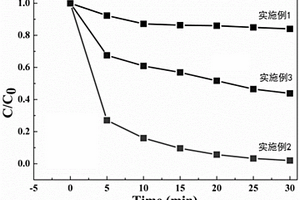

LaFeO3/In2S3复合材料的制备方法及其应用 1095

 0

本发明涉及光催化技术领域，具体公开一种LaFeO3/In2S3复合材料的制备方法及其应用，包括如下步骤：S1.制备LaFeO3纳米微球；S2.制备含LaFeO3的In2S3前驱体溶液：将LaFeO3纳米微球分散在InCl3溶液中，得含LaFeO3的悬浊液，在剧烈搅拌条件下向悬浊液中逐滴滴加Na2S溶液，得含LaFeO3的In2S3前驱体溶液；S3.制备LaFeO3/In2S3复合材料：含LaFeO3的In2S3前驱体溶液于聚四氟乙烯反应釜中进行水热反应，得LaFeO3/In2S3复合材料。本发明的制备方法工艺简单，易于操作，成本低，制得Z‑型异质结构的LaFeO3/In2S3复合材料，光电催化性能佳，且化学稳定性好，易分散，有利于光催化反应的进行，提高光催化效果，应用于光催化降解有机污染物领域，光催化降解效果佳。

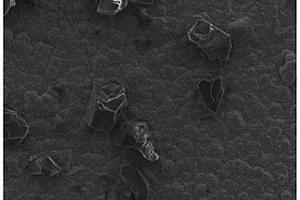

金刚石/铜复合材料及其制备方法 965

 0

本发明属于复合材料技术领域，本发明提供了一种金刚石/铜复合材料及其制备方法，本发明提供的制备方法先将金刚石颗粒通过沉降的方式均匀分散在纯铜基体上，然后采用电沉积的方法使铜沉积在金刚石颗粒形成的缝隙中，提高了纯铜基体表面铜和金刚石的分散均匀性，也保证了铜和金刚石沉积层与纯铜基体表面的结合力；且本发明提供的制备方法操作条件温和。实施例的数据表明：本发明提供的金刚石/铜复合材料中金刚石的质量百分含量为12.7～42.5％；所述金刚石/铜复合材料的热导率为415～617W/mK。

片式叠层高频电感用钡铁氧体复合材料及其制备方法 1110

 0

本发明属于高性能钡铁氧体复合材料技术领域，涉及一种片式叠层高频电感用钡铁氧体复合材料及其制备方法。该发明的钡铁氧体复合材料，包含主料Fe2O3、BaCO3、CoO、TiO2、Li2CO3、SiO2、MgO，还包括烧结助剂BBSZ，由Bi2O3、B2O3、SiO2和ZnO组成。本发明的钡铁氧体复合材料具有高品质因数、高截止频率和低烧结温度的优异特性，可实现在900℃下的烧结，具备磁导率为4‑11可调，截止频率可达5GHz以上，品质因数可到几百的优异特性。用此材料制作片式叠层电感，由于具备相对较高的磁导率，因此在实现高频大感量电感时，线圈圈数可以大大缩减，从而大大节省制作成本。

钛酸钡和氧化石墨烯协同增强的左旋聚乳酸复合材料及其制备方法 848

 0

本发明公开了一种钛酸钡和氧化石墨烯协同增强的左旋聚乳酸复合材料，其中PLLA的质量分数为80～90wt％，BaTiO₃的质量分数为9.5～19.9wt％，GO的质量分数为0.1～0.5wt％。复合材料中的GO可为纳米BaTiO₃在其表面附着沉积提供活性位点和载体，而夹杂在GO层间的纳米BaTiO₃可对其起到支撑作用，进而促进BaTiO₃和GO在PLLA基体中的均匀分散，增强PLLA的力学性能；另一方面，GO具有优异的导电性能，作为导电颗粒可有效提高支架的介电常数，从而促进BaTiO₃中偶极子的偏转，进而增强支架的压电性能并在电刺激作用下促进成骨细胞的增殖和分化，使复合支架具有良好的生物活性。

MAX相增强铜基复合材料及其制备方法 796

 0

本发明公开了一种MAX相增强铜基复合材料及其制备方法，所述复合材料由MAX相和铜合金组成，所述MAX相所占体积比例50～70VOL％，其余体积为Cu‑Cr‑Mg‑P基体铜合金材料。其制备方法包括先进行MAX相骨架烧结、再进行MAX相骨架镀镍，然后将镀镍MAX相骨架浸渗铜合金，最后进行高温保温淬火和时效处理得到所述复合材料。该种制备方法通过控制MAX相与镍之间的界面反应形成TiCx和Ni‑A固溶体界面层，控制Ni和Cu之间的高温扩散形成Ni‑Cu冶金界面，并促进铜合金时效析出调整合金基体、界面层和MAX相骨架之间的性能匹配制得具有高强度、高耐磨、耐高温和导电导热、并可承受塑性加工的MAX相增强铜基复合材料。

稀土溶液中铝离子选择性吸附的高效再生复合材料及其制备方法 668

 0

本发明公开了一种稀土溶液中铝离子选择性吸附的高效再生复合材料，所述高效再生复合材料包括硫化锌、壳聚糖、酸溶埃洛石和细菌真菌纤维素，本发明以经过酸化处理的埃洛石为基底，利用反应釜进行水浴加热，制备了负载壳聚糖、硫与锌的高效再生复合材料，再通过负载细菌真菌纤维素制备成球状的高效再生复合材料，环保性好，可回收再利用，高效再生复合材料具有良好的吸附性能和较高的吸附选择性，展现出了优异的再生吸附性能；工业化应用前景广阔。

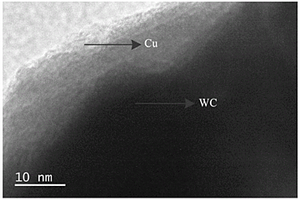

双晶碳化钨协同增强铜基复合材料及其制备方法 913

 0

本发明涉及一种双晶碳化钨协同增强铜基复合材料及其制备方法，该方法包括如下步骤：制备具有核‑壳结构的双晶碳化钨‑铜增强颗粒，该双晶碳化钨包括具有较大晶粒度的第一碳化钨和具有较小晶粒度的第二碳化钨；将双晶碳化钨‑铜增强颗粒与纯铜粉混合，再经放电等离子烧结，得到双晶碳化钨协同增强的铜基复合材料；其中，双晶碳化钨占铜基复合材料总质量的0.5～10％。本发明利用不同晶粒度碳化钨粉末的粒度协同作用，得到力学性能显著提高的铜基复合材料；采用具有核壳结构的双晶碳化钨‑铜增强颗粒，避免了碳化钨的偏聚；采用放电等离子烧结，使得铜晶粒生长被有效抑制。

介孔复合材料及其制备方法与应用 671

 0

本发明提供了一种介孔复合材料及其制备方法与应用，所述制备方法包括以下步骤：(1)将稀土金属盐、介孔材料与醇溶液进行第一混合，固液分离后进行第一干燥，得到固体混合物；(2)将碱溶液与步骤(1)所得固体混合物进行第二混合，固液分离后进行第二干燥，得到所述介孔复合材料。本发明中利用稀土金属盐在介孔材料中与碱溶液反应生成具有氧空位的稀土氧化物，所述具有氧空位的稀土氧化物与介孔材料构成复合材料，得到的具有选择性吸附作用的介孔复合材料，本发明所述介孔复合材料具有吸附效率高、选择性强且制备方法环保的优点，可广泛用于含砷废水的处理，具有较好的应用前景。

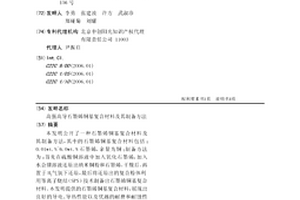

高强高导石墨烯铜基复合材料及其制备方法 842

 0

本发明公开了一种石墨烯铜基复合材料及其制备方法，其中的石墨烯铜基复合材料包括：0.01wt.%~6.0wt.%石墨烯，余量为铜；制备方法为：首先在硫酸铜溶液中加入氧化石墨烯，加入水合肼溶液还原出纳米铜粉和石墨烯，干燥后，再置于H2气氛下还原，最后将还原出的复合粉体利用等离子烧结（SPS）技术制备出石墨烯铜基复合材料。本发明提供的石墨烯铜基复合材料，展现出良好的导电、导热性能以及优越的耐磨和耐蚀性能，在框架引线和电接触材料领域具有广阔的应用前景。

AlN和Al2O3混杂增强铜基复合材料及其制备方法 623

 0

本发明属于金属基复合材料技术领域，具体涉及一种AlN和Al2O3混杂增强铜基复合材料及其制备方法。本发明提供了一种AlN和Al2O3混杂增强铜基复合材料的制备方法，包括以下步骤，将镀铜AlN颗粒、纳米级Cu2O颗粒球磨混合，与Cu‑Al合金粉、微米级Cu2O粉混合，压坯，进行预烧，复压复烧，得到AlN和Al2O3混杂增强铜基复合材料。本发明制备的复合材料的致密度可以达到98％以上；其中纳米尺寸、弥散分布且与基体共格的Al2O3颗粒为材料提供高的抗软化温度，微米尺寸、体积分数较高、且与基体界面结合良好的AlN为材料提供良好的耐磨性、热膨胀系数和导热性能。

用于补锂目的的正极复合材料、补锂充放电方法及其应用 905

 0

本发明公开了一种用于补锂目的的正极复合材料、补锂充放电方法及其应用，所述正极复合材料包括正极活性物质和富锂材料，所述富锂材料的一般化学式为xLi2MnO3·(1‑x)Li(NiyCozMn1‑y‑z)O2，其中，0.5≤x≤1，0≤y≤1，0≤z≤1，以正极复合材料为100重量份计，正极复合材料中正极活性物质为30‑99份，富锂材料为1‑70份。所述正极复合材料由于在正极活性物质中掺混有富锂补锂材料，使富锂材料的不可逆锂离子充当负极方面的不可逆容量和SEI耗损，从而使正极活性物质材料充电释放的锂离子在放电过程中都能最大程度回到活性材料中继续得到利用，提高了正极活性材料的放电容量和电池的容量密度。

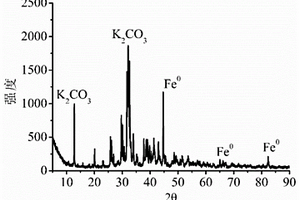

多孔碳负载零价铁复合材料的制备方法 1023

 0

本发明涉及一种多孔碳负载零价铁复合材料的制备方法，所述制备方法包括如下步骤：(1)将钕铁硼尾渣和碳材料进行混合，之后依次加入造孔剂和醇并搅拌，得到混合初料；(2)将步骤(1)得到的混合初料依次进行超声处理、干燥和焙烧得到所述多孔碳负载零价铁复合材料。本发明提供的零价铁复合材料的制备方法，通过采用特定的原料通过利用原料中稀土元素，实现了高性能的铅吸附复合材料的制备。制备得到的复合材料具有分散性好、负载均匀、比表面积大和稳定性好等特点。

连续碳纳米管纤维增强PA6热塑性复合材料及其制备方法 1114

 0

本发明涉及碳纳米管纤维技术，特别是一种连续碳纳米管纤维增强PA6热塑性复合材料及其制备方法。本发明先将PA6树脂，100份；抗氧剂，0.1‑0.5份；流动促进剂，0.2‑1份；增容剂，1‑5份；增韧剂，2‑10份预混好后，通过双/单螺杆机组熔融混合挤到“衣架”型模头中进行分流，进入“S”型模头对活性碳纳米管纤维进行充分浸渍，牵条经过冷却水冷却造粒，最后制得连续碳纳米管纤维增强PA6热塑性复合材料。本发明的复合材料不仅力学性能得到很大提升，基于连续的网络结构，其复合材料的导电、导热性能也大大提高。

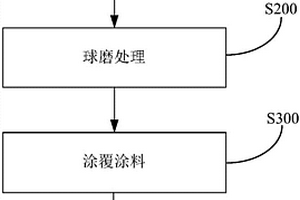

在陶瓷基复合材料表面形成涂层的方法和涂料 886

 0

本发明公开了在陶瓷基复合材料表面形成涂层的方法，包括：(1)将聚丙烯酸酯树脂、磷酸锌、云母粉、高岭土、六甲醚化羟甲基三聚氰胺树脂、三聚磷酸二氢铝、氧化铜、氧化铁和水混合，以便得到涂料；(2)将所述涂料进行球磨处理，以便得到球磨后涂料；(3)将所述球磨后涂料涂覆于陶瓷基复合材料表面；(4)将步骤(3)得到的陶瓷基复合材料进行高温固化反应，以便得到具有涂层的陶瓷基复合材料产品。该方法采用的设备简单、工艺流程短，且可在较低温度下形成稳定的陶瓷基复合材料表面涂层。

选择性吸附锰的介孔复合材料及其制备方法与应用 1058

 0

本发明涉及一种选择性吸附锰的介孔复合材料及其制备方法与应用，所述制备方法包括以下步骤：将稀土金属盐、介孔材料与溶剂进行第一混合，固液分离后进行第一干燥，得到固体混合物；将硫化物溶液与所述固体混合物进行第二混合，固液分离后进行第二干燥，得到所述介孔复合材料。本发明提供了一种利用稀土金属盐在介孔材料中与硫化物溶液反应生成稀土硫化物，制备的稀土硫化物与介孔材料构成复合材料，得到一种具有选择性吸附作用的介孔复合材料，所述介孔复合材料具有吸附效率高、吸附效果好和强选择性的特点，可广泛用于含锰废水的处理，具有较好的应用前景。

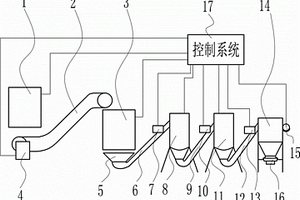

木塑复合材料回收自动破碎磨料装置 883

 0

本实用新型涉及一种木塑复合材料的二次回收装置，具体涉及一种木塑复合材料回收自动破碎磨料装置。为了克服现有技术中只能对废弃的木塑复合材料通过焚烧的方法进行处理，极易造成二次污染，对资源造成极大地浪费，提高了投入成本的缺点，本实用新型提供了一种木塑复合材料回收自动破碎磨料装置，包括有一级破碎机、二级破碎机、螺旋送料管道、一级球墨机、二级球磨机、筛分机和控制系统。本实用新型具体的有益效果是：（1）通过破碎和研磨动作，将废弃的木塑复合材料回收，减少了污染，降低了生产成本；（2）不再需要将废弃的木塑复合材料进行焚烧处理，杜绝了二次污染；（3）提高了资源利用率，降低了企业成本。

协同增强铜基复合材料及其制备方法 787

 0

本发明涉及一种协同增强铜基复合材料及其制备方法，该协同增强铜基复合材料采用碳量子点、碳纳米管和Ti₃C₂ Mxene作为增强相；该方法包括：制备碳量子点、碳纳米管和Ti₃C₂ Mxene的水性分散液；将分散液加入到铜盐水溶液中，再加入碱性溶液形成氢氧化铜、加入还原剂将氢氧化铜还原为氧化亚铜；过滤、清洗和干燥，得到复合粉末；将复合粉末中氧化亚铜还原为铜；对铜基复合粉末进行放电等离子体烧结。本发明利用碳量子点、碳纳米管和Ti₃C₂ Mxene的维度协同作用，得到力学性能显著提高的铜基复合材料；运用分子级共混的方法得到分散均匀、结合牢固的铜基复合粉末；采用放电等离子体烧结，使得Cu晶粒生长被有效抑制。

增强的钙硼硅微晶玻璃复合材料及其制备方法 953

 0

本发明公开了一种增强的钙硼硅微晶玻璃复合材料及其制备方法。所述复合材料含有由玻璃粉、助烧剂和着色剂组成的基体和体积百分数为5‑35％的氧化铝增强相(复合粉体)。按质量百分比计，该玻璃粉的具体成分为：CaO 35‑50％，B₂O₃ 10‑25％，SiO₂ 35‑50％，Al₂O₃ 0.1‑1.5％，MgO 0.1‑1.5％，ZrO₂ 0.1‑2.5％；玻璃粉与质量百分比为0.5‑3.5％的外掺杂物(即复合助烧剂和着色剂)相混合，其中复合助烧剂为：xV2O5‑yTeO₂‑z3Li₂O·2B₂O₃组合物，而所述复合着色剂为Cr₂O₃Co₂O₃CuOMnO₂中的任意一种或以上的组合，其质量百分比含量为0‑1.5％。本发明利用增强增韧效果好的片状和晶须状或短纤维状氧化铝，同时采用分阶段热压流延片叠层的方法，来增强增韧高频介电性能好的钙硼硅系微晶玻璃，制备出了高强度(>250MPa)低损耗(<0.001)的复合材料平面或曲面基板。

ZrC增强Cu-Fe基复合材料及其制备方法 677

 0

本发明公开了一种ZrC增强Cu‑Fe基复合材料及其制备方法，属于高强高导铜基材料领域，包括如下质量百分数的组分：Fe 5‑15％，ZrC0.5‑1.5％，B 0.02‑0.05％，余量为Cu；制备方法为：先熔炼纯铜并加入Zr元素得到铜锆合金熔体，将Fe‑C二元合金和Cu‑B中间合金加入到铜锆合金熔体中，控制熔体温度和Zr/C原子比，获得含有ZrC细小颗粒弥散分布的熔体；然后经过定向凝固获得复合材料铸坯；再经过锻造—固溶淬火—拉拔热处理等工序制备ZrC增强Cu‑Fe基复合材料线材，促进了Fe‑Zr纳米相的析出。本发明的材料具有良好的强化效果和导电性能，且其Fe纤维的热稳定性较好。

可提高木塑复合材料耐久性的包覆面料及其制备方法 842

 0

本发明涉及木塑复合材料技术领域，针对现有共挤面料的性能单一而对木塑复合材料的综合耐久性能提升有限的问题，本发明提供一种可提高木塑复合材料耐久性的包覆面料及其制备方法，该包覆面料由低流动性HDPE、高流动性HDPE、无机填料、相容剂、过氧化物交联剂、抗氧剂、紫外光吸收剂制成，低流动性HDPE为熔体流动指数0.1～2g/10min的HDPE，高流动性HDPE为熔体流动指数5～20g/10min的HDPE，在制备过程中分两段加入到双螺杆挤出机中造粒。本发明的包覆面料具有良好的耐候性和水汽阻隔性、耐磨性，作为共挤型木塑复合材料的面料，可大幅提高共挤型木塑复合材料的综合耐久性，具有良好的应用价值和市场前景。

含锶介孔生物玻璃-镁复合材料及其制备方法和应用 948

 0

本发明公开了一种含锶介孔生物玻璃‑镁复合材料及制备方法和应用。所述复合材料由镁基体以及均匀分布于镁基体中的含锶介孔生物玻璃组成。所述含锶介孔生物玻璃‑镁复合材料中，所述制备方法为，先将有机模板剂与原料混合获得混合凝胶，再经高温煅烧获得含锶介孔生物玻璃微球；将含锶介孔生物玻璃微球与镁粉末混合后，利用选择性激光熔化技术制得含锶介孔生物玻璃‑镁金属复合材料。本发明所得复合材料具有优异的生物活性，能够促进表面形成钙磷保护层延缓镁基体降解，同时利用介孔生物玻璃高度有序的介孔结构缓控释放锶离子，实现长期的促成骨功效，加速骨愈合进程。本发明所制备的复合材料一种非常有潜力的骨组织修复材料。
