重庆有色金属电冶金技术理论与应用

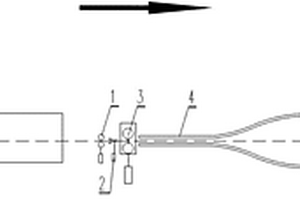

线材分卷生产收集系统 682

 0

本实用新型公开了一种线材分卷生产收集系统，属于冶金领域，该系统包括依次连接设置的夹送辊、转辙器、多路导槽、吐丝机及其辅助设备、散卷运输线、集卷设备，多路导槽的各路出口都对应有一套吐丝机及辅助设备、一套散卷运输线和一套集卷设备；该方法包括先由连铸机或加热装置送出的钢坯进行头尾焊接后形成无头坯料；再将无头坯料经过上游轧机进行单根轧制后形成单根直条线材；再将单根直条线材通过夹送辊夹持进入转辙器，并由转辙器对应多路导槽中的某一路导槽；最后由多路导槽的各路出口所对应的吐丝机及其辅助设备、散卷运输线、集卷设备完成线材成型并分卷收集。本实用新型可实现根据市场需求，对无头线材或大卷重线材产品进行准确分卷，形成不同卷重的产品并收集。

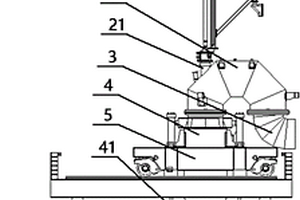

降低RH装备安装总标高的设备 1093

 0

本实用新型提供的一种降低RH装备安装总标高的设备，属于钢铁冶金技术领域，所述降低RH装备安装总标高的设备包括依从上到下的位置安装有顶枪装置、热弯管、真空抽气主管、真空槽、真空槽横移台车和钢包运输车，所述顶枪装置用顶枪为超音速集束环孔顶枪，所述热弯管为五折线U型热弯管，所述真空槽为深熔池真空槽，所述升降装置为直接提升装置。本实用新型设备利用超音速集束环孔顶枪、五折线U型热弯管、深熔池真空槽及直接提升装置，使得RH装备安装总标高降低可达3.8m。本实用新型有利于减少RH真空精炼对厂房空间需求，降低了投资成本，具有广阔的应用空间。

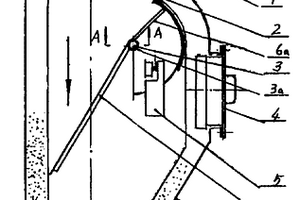

摆动卸料锁风阀门 1011

 0

本实用新型属于阀件,是一种摆动卸料锁风阀门。它的主要特征是在阀体内具有绕心轴(3)摆动的卸料阀板(6)和配重阀板(6a),并在配重阀板的竖向扇形板两侧分别设有配重(5),在阀体上装有能与配重阀板精密配合的活动密封块(2),并开设有检查门(4)。本实用新型结构摆动卸料锁风阀门,具有卸料和锁风性能好、结构简单、造价低、环保节能、适用范围广、安装和检修维护方便等优点,是建材、冶金、化工等行业产品生产线上较理想的卸料锁风通用设备。

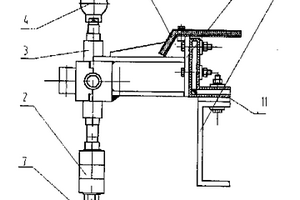

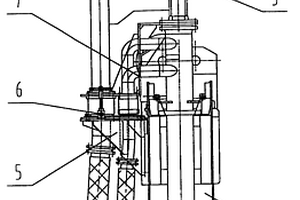

氧枪快换装置 904

 0

本实用新型公开了一种氧枪快换装置,属于冶金炼钢设备技术领域。将3根金属软管通过金属软管接管与下部连接座集成为一整体并与升降车相连,金属软管头部接头上分别套有O形密封圈;氧枪体固定在上部连接座上,与下部金属软管头部接头相对应的密封套固定在上部连接座上并与氧枪体连接;压紧螺栓连接上、下部连接座。更换枪体时,只需松开压紧螺栓即可换枪,且上下接口间只需插入就可由O形密封圈实现密封。本实用新型具有结构简单,制造成本低,安装和拆卸方便快捷。能充分满足当今快节奏、高效化钢铁生产的要求,可广泛应用于其他行业各种类似机械设备中。

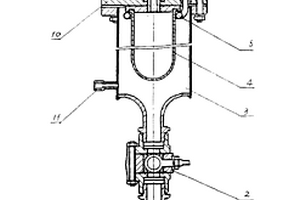

高温高粉尘取样探头 629

 0

本实用新型是关于一种用于工业过程气体分析 中高温高粉尘的干法取样探头，其主要特征是将取 样，过滤防堵塞在结构上一体化。其中，过滤器的过 滤介质体由Ni质粉末冶金制成，对≥1μm的粉尘的 捕集效率为99.97％；在防堵塞方面采用了“多道射 流”反吹扫技术和复合吹扫方式，吹扫器套在过滤器 上，其上有喷嘴以极快的速度喷射高压N2气，使被 堵塞的过滤器完全恢复过滤能力，同现有技术相比， 本实用新型结构紧凑，使用寿命长，过滤及防堵塞效 果更佳。

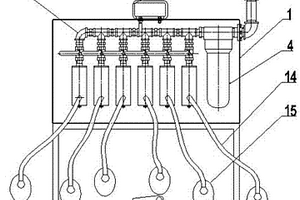

矿用压风自救装置 987

 0

本实用新型公开了一种矿用压风自救装置,包括箱体,箱体上设有压风总接头,在箱体中布置有至少一组压风自救器,每组压风自救器均与压风总接头连通,所述压风总接头与压风自救器之间装有空气油水过滤装置,可以对压缩空气进行油水过滤处理,输出高质量空气;另外,本实用新型还在送气器中设置了粉末冶金多孔材料制成的外套,可以对空气进行过滤,净化空气,进一步提高了输出空气质量;本实用新型的矿用压风自救装置可调控风压、净化输送空气、降低噪音,其结构合理、体积小,可方便安装在井下或救生舱内,当作业场所发生瓦斯突出、冒顶等危险情况时,打开箱盖,取出口鼻罩,打开阀门就可提供新鲜空气,为工作人员提供自救条件。

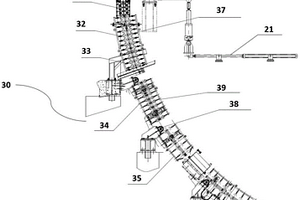

超高速小方坯连铸装置 699

 0

本实用新型属于冶金连铸技术领域，提出一种超高速小方坯连铸装置，旨在解决现有技术中铸坯鼓肚变形、冷却强度弱，铸坯温度和应力分布不匀及设备在线更换停机时间长的技术问题。本装置包括沿浇铸方向自上而下依次设置的结晶器、结晶器振动装置、二次冷却装置。本生产方法包括：对进入结晶器内的钢水进行第一次冷却，使之凝固收缩形成表层为薄壳且内部充满液态钢水的薄壁铸坯；再通过结晶器振动装置向所述薄壁铸坯与结晶器铜管的间隙中填入保护渣；并利用二次冷却装置对所述薄壁铸坯进行第二次冷却，使之内部钢水凝固并由液态完全转变为固态形成实心铸坯。本实用新型实现了超高速情况下的铸坯温度和应力分布均匀，且铸坯不会鼓肚变形。

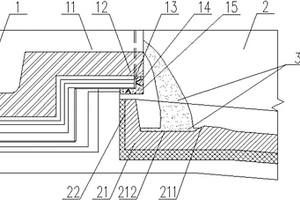

高炉主沟和渣铁沟的搭接结构 863

 0

本实用新型公开了一种高炉主沟和渣铁沟的搭接结构，应用在冶金工业技术领域，包括主沟、主沟工作层浇注料、渣铁沟、渣铁沟工作层浇注料，主沟工作层浇注料与渣铁沟工作层浇注料在垂直方向上的重叠搭接部分完全脱开，且主沟靠近渣铁沟一侧形成的主沟流嘴悬挑在渣铁沟工作层浇注料的上方；端头部分的渣铁沟工作层浇注料形成带坡度的凸台和凹陷状的小井。现代高炉主沟和渣铁沟设计中，主沟工作层浇注料和渣铁沟工作层浇注料是相互连接紧密贴合的，主沟受热膨胀后，主沟工作层浇注料和渣铁沟工作层浇注料连接处容易产生缝隙，从而导致漏铁事故的发生。本实用新型通过合理的主沟和渣铁沟的搭接结构设计，可有效解决上述问题。

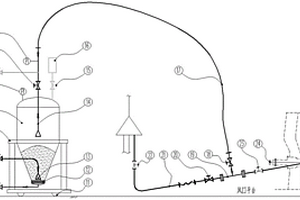

煤粉支管用一体式可移动的快速清堵装置 1096

 0

本实用新型公开了一种煤粉支管用一体式可移动的快速清堵装置，属于冶金、煤化工领域，该装置包括：收粉罐，用于收集煤粉支管内堵塞的煤粉；清堵系统，设于收粉罐上，用于与煤粉支管可拆卸的连接；加压系统，设于清堵系统上，用于与外部加压装置连接；输粉系统，设于收粉罐上并与加压系统连接，用于将收粉罐内的煤粉向外输送；流化系统，设于收粉罐上并与加压系统连接，用于辅助收粉罐内的煤粉流向输粉系统；排气系统，设于收粉罐上，用于收粉罐内气压泄放。本实用新型具有高效、快速、节能、环保等优点，能够避免煤粉支管清堵过程中对空排放，污染环境，同时将收集的煤粉喷入高炉进行有效利用，节约资源。

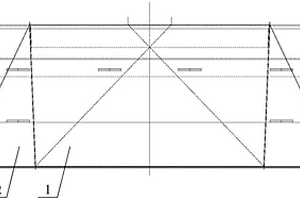

铸造分流袋 918

 0

本实用新型公开了一种铸造分流袋，包括第一过滤袋和第二过滤袋，其中，第二过滤袋设置在第一过滤袋的过滤腔体内，第二过滤袋的表面设有第一硬化树脂层。由于第二过滤袋为烧结固化过滤袋，在过滤铝液时，第二过滤袋的形状保持相对稳定，熔体容易均匀流向结晶器的角落，熔体供流更平稳，提高铸锭内部冶金质量均匀性，因此，本申请提供的铸造分流袋提高了铝合金的铸锭质量。

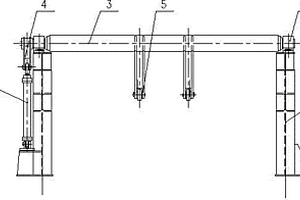

用于板坯去毛刺机构的摆动装置 854

 0

本实用新型属于冶金机械产品领域,涉及一种用于板坯去毛刺机构的摆动装置,该装置由两个门形框架、液压油缸、传动轴、摆杆、滚轮装置和轴承座组成;本实用新型利用液压油缸推动摆杆带动传动轴旋转运动,能够使传动轴上的滚动装置作用在坯子的端面,与去毛刺辊道一起带动坯子运动,利用坯子相对刀片的运动去除毛刺。整个装置结构简单。

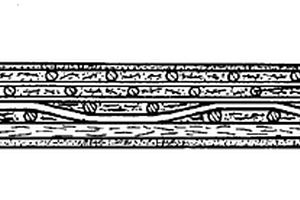

玻璃钢制品 978

 0

本实用新型涉及一种含有金属龙骨的玻璃钢制品,它适用于化工、石油、冶金、医药行业的储罐、槽、塔、管道、支架、风机、器皿以及车辆部件、小型船体等,该制品设有一层或多层金属网/丝强度层。其集玻璃钢和金属材料之优点,能显著提高制品的强度刚度及抗交变荷载能力、抗冲击荷载能力和抗温度、压变能力,延长其安全使用寿命,用材及造匀比现有技术有所下降,维修较简便。

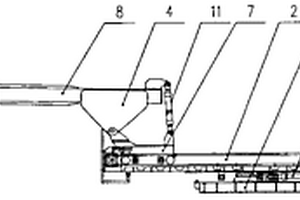

扒渣机 855

 0

本实用新型属于冶金工业技术领域,公开了一种新型扒渣机设备。该设备用于铁水预处理前后,把铁水表面上的渣扒去。本实用新型由回转机构、走行机构、扒渣机构、液压系统及控制台等组成,回转机构通过回转轴承将回转机架支撑在底座上,回转液压缸两头分别连接在底座和回转机架上。该设备由液压缸推动实现机构回转,由液压马达驱动链条传动实现小车的移动,由液压缸推动实现扒渣臂的上下摆动,整个过程通过人工控制操作手柄实现。本实用新型其动作灵活可靠,由于采用液压传动,使设备具有良好的稳定性,易于控制;整个结构新颖、小巧,价格便宜,是目前扒渣机最适用的形式。

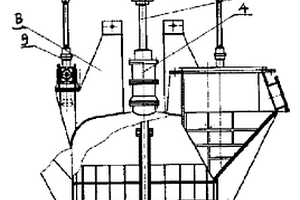

高炉小钟拉杆传动装置 792

 0

本实用新型属于冶金高炉技术领域,公开了一种高炉小钟拉杆传动装置,由小钟、小钟漏斗、小钟密封罩、拉杆密封、拉杆、传动支座、液压缸、连接架、平衡梁等组成,传动支座固定在小钟密封罩上,两个液压缸对称安装在拉杆两边的传动支座上,两个液压缸输出分别与平衡梁两端相连,平衡梁中心通过连接架与拉杆上部相连,拉杆下部与小钟相连。本实用新型拉杆较短,操作可靠,能使小钟顺利工作。

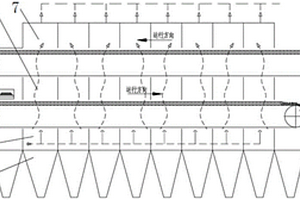

球团冷却烘干耦合设备 1082

 0

本实用新型涉及一种球团冷却烘干耦合设备，属于冶金机械设备技术领域。该设备包括球团输送单元，球团输送单元的数量为两个且分别为入炉球团输送单元和出炉球团输送单元；还包括进风箱和转接风箱；进风箱的入口端连接风力提供单元，进风箱的出口端垂直朝向出炉球团输送单元的输送带以便通过吹出的气体冷却输送带上的出炉高温球团；转接风箱的入口端与进风箱的出口端相正对以便收集流经出炉高温球团后升温的气体，转接风箱的出口端垂直朝向入炉球团输送单元的输送带以便通过升温的气体吹干输送带上的待入炉球团。本设备可将出炉球团输送单元输送带上高温球团的热量充分回收利用，并用于待入炉球团的干燥，降低能耗，达到节能减排效果。

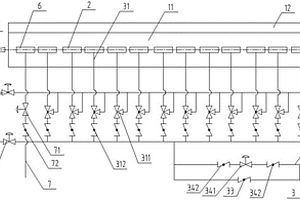

高线水冷控制装置 825

 0

本实用新型属于冶金领域，特别是涉及一种高线水冷控制装置。包括水箱、多个冷水喷嘴、进水总管和排水管；其中，所述水箱的两端分别设有用于轧件输入的轧件入口和用于轧件输出的轧件出口；多个冷水喷嘴安装在所述水箱内，并沿着所述轧件的输送方向排布；所述进水总管上设有多个进水支管，所述进水支管与所述冷水喷嘴一一对应连接，且所述进水支管上安装有与泄水管连接的三通阀；所述进水总管的出水端和所述泄水管的出水端均与所述排水管连接。本实用新型的有益效果是：便于根据需求灵活控制箱体内各个喷嘴的运行状态，并且能够有效杜绝水锤效应。

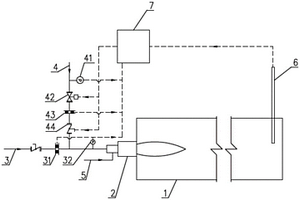

加热炉超低NOx排放系统 1100

 0

本实用新型属于冶金工业炉窑领域，涉及一种加热炉超低NOx排放系统。包括加热炉，设置在加热炉内的烧嘴，以及与烧嘴相连通的燃气管路、空气管路，所述空气管路上连接有氮气管路；所述加热炉内设有NOx检测装置，所述NOx检测装置通过控制系统连接至氮气管路，所述控制系统根据NOx检测值，控制氮气管路的开闭和氮气流量。本实用新型能够有效应对现有加热炉NOx间歇性超标的问题，该系统和方法简单、高效，生产过程中使用少量的氮气，一次投资成本和运行成本低，且能够用于现有系统的升级改造，无二次污染，灵活有效地降低加热炉NOx排放，具有较好的经济和社会效益。

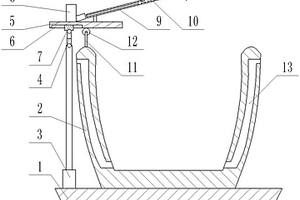

V法生产铁合金用渣包 670

 0

本实用新型属于冶金设备的技术领域，具体公开了V法生产铁合金用渣包，包括筒体和底座，所述筒体设置在底座上，所述筒体的壁内设有若干冷却孔，冷却孔的两端分别延伸至筒体的内壁和外壁，且冷却孔位于外壁的一端高于另一端，冷却孔的内径为1‑5cm；所述筒体上转动连接有辅助机构，所述辅助机构包括能够插入金属废渣的插杆。本方案解决现有的渣包冷却速度慢的问题。

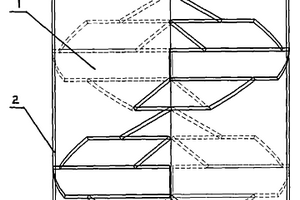

蒸汽中水的回收装置 1004

 0

本实用新型涉及一种用于对冶金、化工、环保等领域产生的蒸汽,尤其是高炉水渣蒸汽,进行回收利用的一种蒸汽中水的回收装置。本实用新型其特征在于:排汽筒管道(2)内设置冷却板(1)。本实用新型设备简单,运行可靠,现场实施方便,蒸汽中的水回收率高,且无设备维护费用,可有效的节约用水,降低成本,减少环境污染。

钢坯到位发讯装置 874

 0

本实用新型属于冶金连铸设备技术领域,公开了一种用于连铸车间的钢坯到位发讯装置,由摆杆、碰球、配重、转轴、摆杆支座、隔热罩、辊道架等组成,碰球安装在摆杆一端,配重安装到摆杆另一端,在配重下方摆杆端部安有接线板,摆杆通过水平方向上的转轴支撑在方形框架上,方形框架通过垂直方向上的转轴支撑在摆杆支座上,摆杆支座通过绝缘层固定在辊道架上。本实用新型可接受任意方向的钢坯碰撞,从而实现对钢坯到位的可靠发讯。

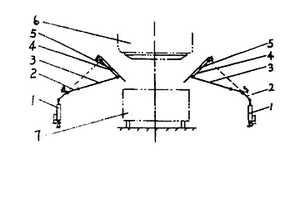

转炉炉下导渣装置 742

 0

本实用新型属于钢的冶炼技术领域,公开了一种用于冶金工厂转炉炉下活动导渣装置,它由动力源,四连杆机构和导渣板组成,四连杆机构的一端曲柄与动力源相连,另一端摇杆上装有导渣板,四连杆机构由曲柄,连杆,摇杆连接组成,动力源推动曲柄摇动(或转动)通过连杆驱使摇杆上的导渣板作摆动, 并利用四连杆机构的“死点”防止导渣板的自行 反转,保证使用的安全,本装置能方便转炉的检修,缩短检修时间,带来转炉生产率的提高。

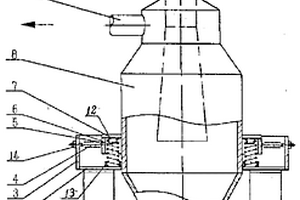

大型设备悬挂式支承装置 655

 0

本实用新型公开了一种大型设备悬挂式支承装置,属于冶金机械技术领域,主要由支承环板、防摆定位弹簧固定圈、防摆定位弹簧、承载弹簧、承载弹簧固定环板等组成,承载弹簧置于支承环板与承载弹簧固定环板之间,防摆定位弹簧连接于防摆定位弹簧外固定圈与防摆定位弹簧内固定圈之间。大大减轻设备的重量,节省钢材,减少成本,经济效益显著,不仅适用于钢铁行业,也适用于其它行业大型设备的支承。

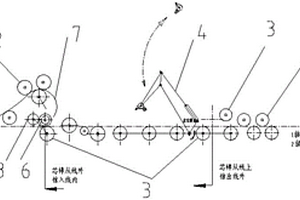

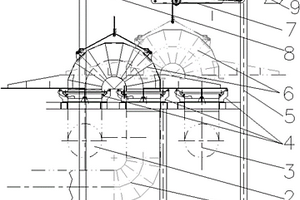

板带热卷箱芯棒循环移动保温设备 755

 0

本实用新型属于冶金机械领域，涉及一种板带热卷箱芯棒循环移动保温设备。所述设备包括弯曲装置，用于卷曲热板带、芯棒，用于提供热板带在卷曲过程的轴心、移动辊系，用于固定、移动、支撑热板带和/或芯棒、芯棒定位支架，用于提供热板带在卷曲过程中的外侧支撑、以及推缸，用于轴向移动芯棒。本实用新型通过循环移动芯棒并提供保温加热的方式解决了板带形成不规则卷眼的问题，本实用新型卷曲的板带可以成品使用，解决了超薄超宽超长板带不能运输的问题，减少剪切再焊接的工序，满足大型特殊结构(建筑、桥梁、舰船等)产品用途。

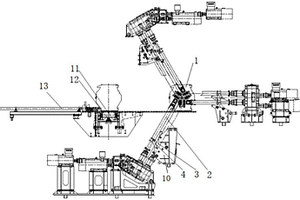

连轧管机自动换辊装置 669

 0

本实用新型属于冶金轧钢技术领域，提出一种连轧管机自动换辊装置，旨在解决连轧管机换辊过程中的自动化程度不高、耗时长及效率低等问题。本换辊装置包括设置在支撑构件上的驱动臂、第一驱动、第二驱动、摆臂和托臂，驱动臂的一端与第一驱动连接，其另一端作用于传动轴上并用于传动轴回缩脱开或伸出复位；摆臂的一端与第二驱动连接，其另一端与托臂的一端连接；托臂的另一端作用于传动轴上并用于传动轴在回缩脱开及伸出复位时托住传动轴，第一驱动和第二驱动上均设有位置检测元件。本实用新型换辊装置能使传动轴的定位精度高，并可自动接合，不需人工查看轴的对接，实现连轧管机换辊过程的全自动化，且缩短了换辊时间，提高了生产效率。

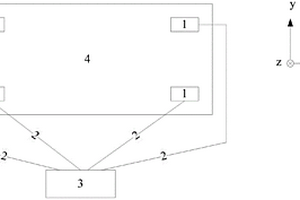

结晶器振动在线监测装置 988

 0

本实用新型涉及一种结晶器振动在线监测装置，属于冶金自动化领域。该装置包括传感器单元盒、传感器连接电缆和振动监测盒。传感器单元盒包括传感器模块、密封垫、密封罩、安装底板和格兰头；安装底板底面开沉头孔，用于固定传感器模块。传感器模块的输出信号至少包括x、y、z三轴加速度信号。传感器连接电缆一头连接传感器单元盒，一头连接振动监测盒。振动监测盒集成有嵌入式系统板，并搭载结晶器振动在线监测软件。本实用新型能够长期在线监测结晶器的振动状态，结构简单，成本低廉、稳定可靠、适应性强。

焦炭干燥系统 960

 0

本实用新型属于冶金领域，涉及一种焦炭干燥系统，利用高炉主皮带带动焦槽内焦炭向高炉上料间歇，对焦炭进行干燥，包括热风炉，热风炉一端连接有烟囱，另一端并联有换热器，换热器与热风炉出气口汇总连接有废气管道，废气管道连接有筛分装置，废气管道连接至筛分装置的支路上并联有干燥装置，筛分装置与干燥装置的出气口汇总后依次连接有切断阀、冷风阀、除尘装置以及废气引风机，废气引风机连接至烟囱，本实用新型通过在筛分装置与主皮带之间设置干燥装置，利用废气引风机产生负压将热风炉烟气自筛分装置和干燥装置底部引入，自顶部排除，尾气排入热风炉烟囱，整个工艺全密闭负压、能有效防止烟气泄露，更加安全、环保。

提高混铁炉铁水温度的感应加热系统 1099

 0

本实用新型公开了一种提高混铁炉铁水温度的感应加热系统，属于冶金工业领域，包括：混铁炉；感应线圈，设置在混铁炉的炉壳与隔热层之间的夹层内；外部供电设施，与感应线圈电连接，用于向感应线圈提供中频电流。本实用新型通过在炉壳与隔热层之间安装由水冷的铜管、铝管等制成的感应线圈，并向感应线圈提供中频电流，以在炉内产生电涡流，而释放大量热量用于炉内的废钢熔化或铁水升温。同时，产生向上的洛伦兹力，带动熔融金属液体向上运动，起到搅拌作用。

双罐式炼钢VD炉抽真空系统用转换装置 661

 0

本实用新型公开了一种双罐式炼钢VD炉抽真空系统用转换装置，属于冶金设备技术领域，所述抽真空系统包括两根抽真空支管和一根抽真空主管，所述抽真空主管通过转换机构与两根所述抽真空支管中的任意一根可选择性的切换连通；两根所述抽真空支管和所述抽真空主管在与所述转换机构相连的一端端部上分别设有一密封接盘，所述密封接盘包括与抽真空主管或抽真空支管固定连接的本体、设于本体上且与转换机构活动连接的法兰端盖以及设于法兰端盖上且位于法兰端盖与转换机构之间的密封圈。本实用新型转换装置能够使双罐式VD炉抽真空系统运行可靠、稳定，具有操作方便、密封效果好的优点。该技术在双罐式炼钢VD炉上有广泛的推广价值。

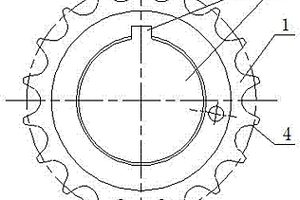

曲轴正时链轮 799

 0

本实用新型提供一种曲轴正时链轮,它包括链轮本体,在链轮本体上设有用于与曲轴配合的轴孔,在链轮本体的外沿设有齿条,在链轮本体上还设有销孔,所述销孔的开口位于轴孔处;所述链轮本体由粉末冶金压制成型。本实用新型的曲轴正时链轮通过在靠近轴孔的位置设置销孔,从而实现了对链轮安装时的定位和限制,能够防止正时链轮安装后产生晃动,提高了装配后曲轴正时链轮的稳定性,避免了发动机运转过程中链轮易滑动的风险,使得曲轴和正时链轮之间的连接更加稳固。

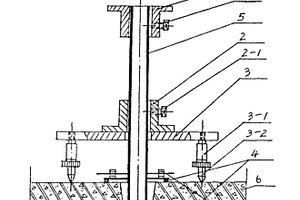

预埋焦炉喷管套模校正装置 867

 0

一种适用于冶金建筑焦炉二次预埋管施工用校正装置。它主要由:上套模、下套模、套模底盘、方框水平仪、预埋环构成。它具有结构简单、体积小、制造容易,节约钢材、降低施工费用,精确度高,操作简单等优点。
