山东济宁有色金属矿山技术理论与应用

长运距大牵引力永磁运输绞车 334

 0

本实用新型提供一种长运距大牵引力永磁运输绞车，包括永磁电机、卷筒、行星变速机构、盘式制动器，所述永磁电机通过自身的输出轴与所述行星变速机构的中心轮连接，所述行星变速机构所述卷筒连接；所述盘式制动器上设置制动盘，所述制动盘联结在所述卷筒上；所述永磁电机、所述行星变速机构、所述卷筒三者设置在同一轴线上。本实用新型采用永磁电机，承载能力大，结构简单可靠，可实现柔性启动，环境适应能力强，无电磁干扰，振动及噪声低，使用寿命长，操作更加方便可靠。

钻探用泥浆过滤装置 251

 0

本实用新型公开一种钻探用泥浆过滤装置，属于环保过滤装置技术领域，包括钻探装置，钻探装置连接有抽浆管，抽浆管连接有泥浆过滤装置，泥浆过滤装置的内部设有筛筒，筛筒外部的下方设有振动筛网，筛筒和振动筛网之间设有推板，推板连接有推杆，筛筒的一端设有杂物出口，杂物出口的外部连接有排出口，排出口的下方设有接收装置，振动筛网外部的下方设有下料槽，下料槽的下方设有水力旋流器，水力旋流器的外部连接有离心机，能够实现实现钻探施工中泥浆的过滤，可以有效的有效的过滤大颗粒杂质和小颗粒沙子，同时对过滤后的泥浆进行固液分离，实现水的循环利用，有效防止了环境污染问题，解决了现有技术中存在的问题。

矿井煤浆清理装置 775

 0

本实用新型涉及一种矿井煤浆清理装置。为填补现有技术空白，本矿井煤浆清理装置包括风动煤泥搅动器、真空贮料罐、射流泵、离心式螺旋固液分离机和螺旋输送机，风动煤泥搅动器包括风动马达、搅拌爪和吸浆管，本实用新型可将煤泥搅成煤浆后，吸入真空贮料罐。然后，再关闭排气阀和吸料阀，同时打开排料阀，通过射流泵向真空贮料罐充气—此时仅局部射流泵当作管道使用，利用压缩空气，将煤浆压入离心式螺旋固液分离机，由离心式螺旋固液分离机分离出煤泥块和水，并通过螺旋输送机将煤泥块转移至胶带输送机上，回收利用。本实用新型矿井煤浆清理装置省力、高效，适合清理煤矿井下的排水沟、采区水仓及井下中央水仓。

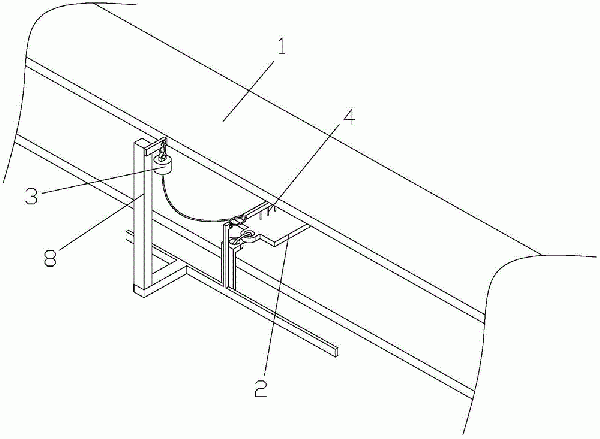

皮带输送机防撕裂保护装置 558

 0

本实用新型涉及一种皮带输送机防撕裂保护装置，包括托盘以及传感器，所述托盘位于皮带输送机的上带的下方，所述传感器包括通讯连接的传感器本体以及触发式探头，所述触发式探头位于上带与托盘之间，且所述触发式探头与所述托盘间隔设置，所述传感器本体位于皮带输送机的外侧，本实用新型将传感器本体置于皮带输送机的外侧，避免传感器本体长期处于恶劣的生产条件下，有效增加了传感器本体内各电子元件的使用寿命，减少了因传感器误动作而产生的事故及保护性停机，提高了生产效率。

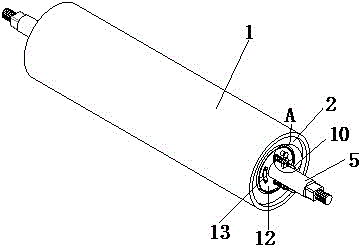

皮带输送机用自润滑托辊 961

 0

本实用新型公开了输送机托辊技术领域的一种皮带输送机用自润滑托辊，包括滚筒，所述滚筒的两端固定连接有轴承座，所述轴承座内嵌入连接有轴承，两端所述轴承贯穿连接有中轴，所述轴承座的内部固定连接有两个转动刷。本实用新型在轴承座内固定连接有两个转动刷，滚筒转动时，两个转动刷进行旋转，中轴上固定润滑油腔体，润滑油腔体内存放润滑脂，润滑油腔体的开口通过两个密封板进行密封，两个密封板通过连接块连接，形成一个圆盘形，两个密封板通过一侧的抵触杆接触连接，弹簧提供弹力，对润滑油腔体内的润滑脂通过两个注油管挤出，通过两个旋转的转动刷旋转均匀涂布，达到对轴承自润滑的目的，在长久使用下可达到良好的润滑目的。

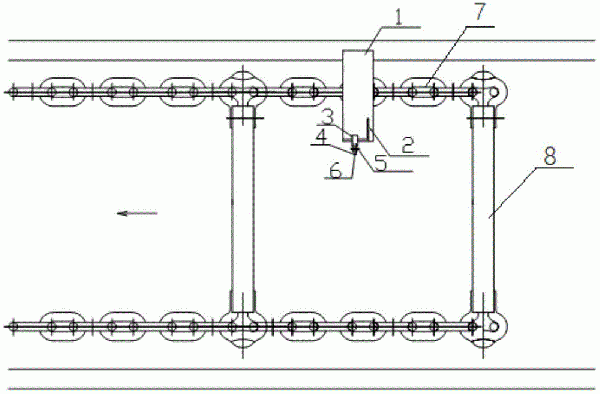

刮板输送机欠速保护装置 1067

 0

本实用新型公开一种刮板输送机欠速保护装置，包括用于识别刮板机运行速度变化的感应组件和基于接受的感应组件的周期信号控制刮板机运行状态的控制器，所述感应组件与所述控制器信号连接。本申请提供一种实用、高效的刮板输送机欠速保护装置，在事故初期发生欠速时，就可停机报警，及时处理，防止事故扩大，自动化程度较高；且结构简单，安装和使用方便，减小了工人劳动强度，有效提高了工作效率和安全保障水平，节约了成本，经济效益可观。

带式输送机智能张紧系统故障诊断机构 579

 0

本实用新型提供一种带式输送机智能张紧系统故障诊断机构，涉及输送机技术领域，包括支架、贯穿所述支架的预设数量的转轴和固定设置在支架外壁的电动机，所述电动机的输出轴和转轴固定连接，所述支架长度方向的一端固定设有固定板，所述固定板靠近支架的一侧固定设有张紧机构，所述固定板的另一侧固定设有故障诊断结构，所述故障诊断结构的外壁设有防尘机构，所述转轴的外壁转动设有输送带，所述张紧机构包括固定设置在固定板靠近支架一侧的电机和固定设置在固定板外壁对称的固定杆，两个所述固定杆的外壁均活动设有外筒。本实用新型中，具备方便进行自动检测是否存在故障，方便对故障诊断机构进行散热和防尘等优点。

带式输送机智能张紧装置 715

 0

本实用新型提供一种带式输送机智能张紧装置，涉及带式输送机技术领域，包括带式输送机本体，所述带式输送机本体的外壁固定设有电动机，带式输送机本体的外壁固定设有支架，所述支架的内侧设有动力机构，所述支架的内侧设有均衡张紧机构，所述带式输送机本体的内侧设有预设数量的导向带，沿所述导向带长度方向的两侧开设有滑槽，所述带式输送机本体包括预设数量的支柱，贯穿所述支柱的内部转动设有转筒，所述转筒的外壁转动设有输送带，所述转筒的外壁开设与所述导向带数量相适配的槽体。本实用新型中，具备输送机两端之间的上下皮带同步张紧，避免皮带产生晃动，减少对皮带和滚筒造成损伤，方便对带式输送机各段的皮带同步张紧等优点。

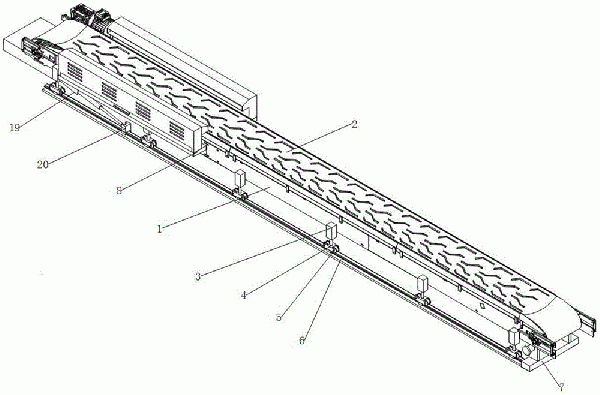

旋转移动桁架带式输送机 437

 0

本实用新型涉及输送机技术领域，具体为旋转移动桁架带式输送机，包括：输送机本体，输送机本体的一端桁架设有支撑架体，支撑架体的一端外壁设有固定块，输送机本体的一端桁架外壁固定连接有支撑腿，支撑腿的一端外壁固定连接有转盘，转盘的一侧外壁固定连接有转轴，转轴的外壁设有安装套；有益效果为：安装套内部安装的第二电机驱动转轴进行转动，以此控制转盘带动输送机本体进行转动，同时设置的第二电机驱动滚轮在移动导轨的内壁进行滚动，同时配合使得输送机本体沿着移动导轨进行行走，进而控制输送机本体上端卸料点的位置，同时维修平台便于输送机本体的检查维修，有效的对场地进行利用。

带有跑偏自修正的带式输送机 361

 0

本实用新型公开了一种带有跑偏自修正的带式输送机，涉及输送机技术领域，包括两个支撑板，两个支撑板之间设有输送组件，输送组件包括两个连接辊、输送带、两个定位槽、安装带、修正机构、两个磁环和移动组件，两个连接辊转动设置在两个支撑板之间，两个连接辊之间传动连接有输送带，输送带内壁的中部固定设有安装带，两个连接辊的中部均开设有定位槽，两个定位槽的表面均固定设有磁环，本实用新型的有益效果是：工作人员可通过推动滑套，滑套通过固定杆带动安装块与定位杆进行运动，以适用于不同宽度的物体的自修正，适用范围更广，调整合适位置后，通过拧紧滑套表面的锁紧螺栓进行锁紧固定。

带式输送机用自移机尾水平姿态检测装置 269

 0

本发明涉及倾斜角计量技术领域，公开了一种带式输送机用自移机尾水平姿态检测装置，包括滑移安装在对应侧导轨上多个滑移架，以及传送带，所述滑移架与传送带之间的相对位置保持固定，滑移架上还安装有稳姿组件以及通过电阻变化判断滑移架与传送带发生倾斜的滑动变阻器，滑移架内还安装有用于扩大钢丝移动路径长度的扩径组件，扩径组件包括多组配合使用的定滑轮与动滑轮，钢丝缠绕在多个定滑轮与动滑轮上；定滑轮与动滑轮上均设有用于润滑钢丝的涂油组件，定滑轮或动滑轮上还设有与钢丝相适配的橡胶环，橡胶环的截面呈半圆形。相较于现有技术，本申请解决了现有技术中带式输送机自移机尾水平姿态检测精度低等系列问题。

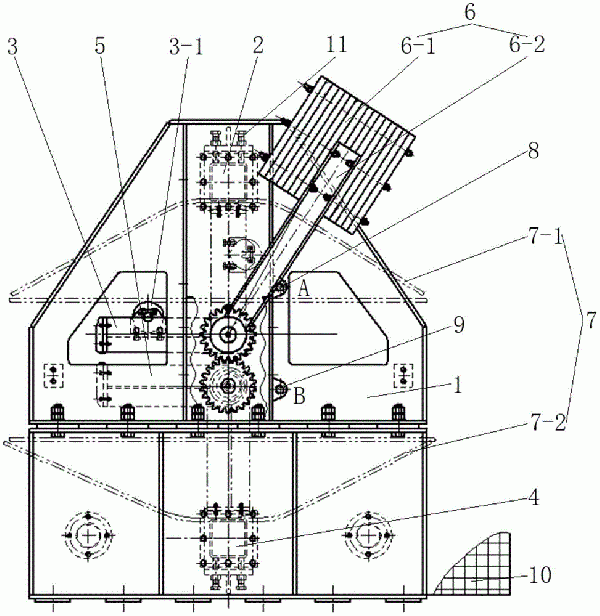

同步重力驱动式全断面断带抓捕器及带式输送机 284

 0

本实用新型公开了一种同步重力驱动式全断面断带抓捕器及带式输送机，涉及输送机技术领域，抓捕器中，上、下抓捕梁分别设置于基座的顶部和底部，上、下抓捕臂均可转动的设置于基座的中部，上、下抓捕臂同步的反向转动，且上抓捕臂设有用于支撑输送带的托带辊；上抓捕臂位于第一工作位置时，输送带贴合于托带辊的周面；上抓捕臂转动过程中，其推动输送带的承载段移动至上抓捕臂与上抓捕梁之间的间隙；上抓捕臂转动至第二工作位置时，承载段卡接于间隙中，输送带的回空段卡接于下抓捕臂与下抓捕梁；动力组件设置于上或下抓捕臂，其在输送带断带时驱动上、下抓捕臂转动。该抓捕器确保输送带所载物料的安全，挽回生产损失，并保护人员的生命财产安全。

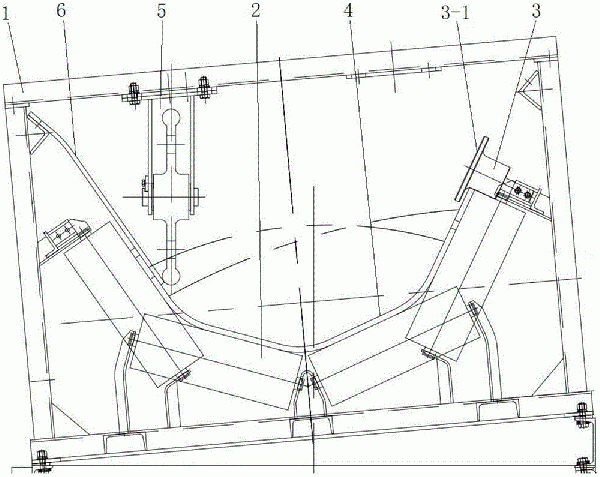

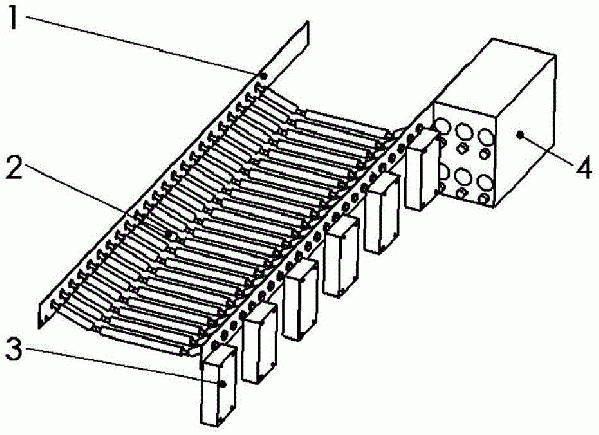

抗偏防翻带托辊组及带式输送机 503

 0

本实用新型公开了一种抗偏防翻带托辊组及带式输送机，涉及带式输送机技术领域，抗偏防翻带托辊组包括基座、托带辊组和抗偏装置。其中，托带辊组设置于基座，托带辊组用于支撑输送带，且托带辊组的一侧高于另一侧；抗偏装置设置于基座，抗偏装置位于输送带的侧面，且抗偏装置位于托带辊组高的一侧，用于阻挡输送以防止输送带跑偏。使用该抗偏防翻带托辊组时，输送带会朝向托带辊组较高的一侧横移，与抗偏装置发生接触，在抗偏装置的阻挡下，有效避免输送带发生跑偏的现象。

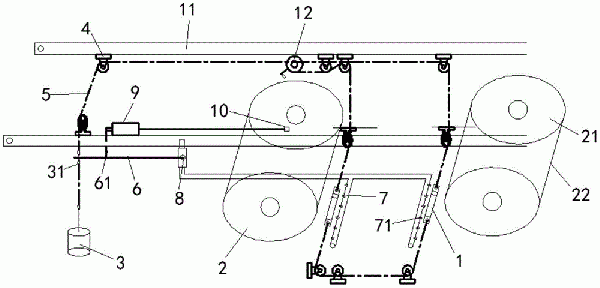

用于带式输送机的机械式洒水温度保护装置 506

 0

本申请提供一种用于带式输送机的机械式洒水温度保护装置，包括：易熔棒、吊锤、静滑轮、绳索和连杆，其中，所述易熔棒设置在带式输送机一侧，所述易熔棒一端通过绳索与摇杆连接，另一端通过所述绳索与吊锤连接。所述静滑轮设置在带式输送机上方，绳索通过所述静滑轮改变路径从易熔棒一端连接到所述吊锤，吊锤通过所述绳索悬吊在空中；所述连杆一端与出水阀连接，另一端与吊锤连接；带式输送机控制器的开关通过联动机构与所述连杆连接。当易熔棒熔断后，吊锤下落使带式输送机停机，并发出保护停机信号，同时能启动洒水装置，浇灭火焰给带式输送机降温，可以降低设备设施的损坏程度，从而保障带式输送机运输系统安全可靠。

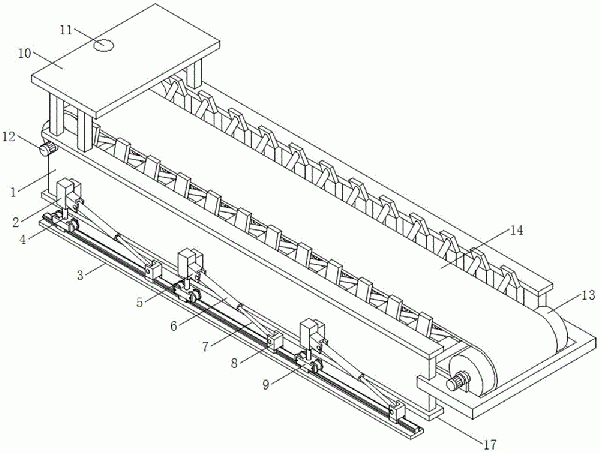

便于调节的带式输送机用自移机尾 468

 0

本实用新型公开了一种便于调节的带式输送机用自移机尾，涉及带式输送机技术领域，包括安装板和带式输送机用自移机尾本体，带式输送机用自移机尾本体固定设置在安装板的顶端，安装板底端的四角均固定设有内螺纹矩形筒，本实用新型的有益效果是：通过控制设置的四个正反转电机的输出轴转动，四个正反转电机的输出轴转动分别带动相对应的螺杆转动，四个螺杆分别与相对应的内螺纹矩形筒螺纹配合，同时四个内螺纹矩形筒由于分别与相对应的矩形框滑动配合使得四个内螺纹矩形筒均进行上下调节，四个内螺纹矩形筒通过安装板带动带式输送机用自移机尾本体进行上下调节，便于更好的根据不同工作需求调节工作高度。

带式输送机组合转弯装置 317

 0

本实用新型要解决的技术问题在于提供一种带式输送机组合转弯装置，解决掘进机转弯的难题，本实用新型提供一种带式输送机组合转弯装置，包括三组带式输送机，带式输送机左侧端部顶部设置上部支撑座，带式输送机右侧尾部水平设置卸载部；所述带式输送机的左端设置调节装置，带式输送机的中部设置托辊装置，带式输送机的右端设置动力电机，动力电机所对应的带式输送机下方位置设置与上部支撑座相匹配的下部支撑座。

皮带式的带式输送机用自移机尾 489

 0

本实用新型涉及自移机尾技术领域，具体涉及一种皮带式的带式输送机用自移机尾，包括：机架，其为本装置主要工作机构，机架的底部两侧均安装有底座；凹槽，其均开设于底座的底部；基座，其均固定于凹槽的内部上方；第三铰接座，其均安装于基座的底端；连接杆，其均安装于第三铰接座的内部。本实用新型克服了现有技术的不足，通过设置凹槽、基座、第三铰接座、第四铰接座、连接杆、底板、插销和扭簧，由于机架在移动过程中，插销位于底座的下方，使得当机架移动后落下时，插销将插入地面内，使得插销能够提高机架与地面的抓地性，避免机架滑移，此时底板将向上移动，从而使得连接杆在第三铰接座和第四铰接座的作用下进行转动，并能够压缩扭簧。

与掘进机配套的带式输送机用自移机尾 880

 0

本实用新型公开了一种与掘进机配套的带式输送机用自移机尾，包括：中间机架，中间机架的上端设置有传输带，连接板，其分别安装于中间机架的左右两侧，吸尘器，其安装于连接板的顶部，本实用新型克服了现有技术的不足，通过设置有吸尘器、第二电机和风扇，在进行传输煤矿时会产生大量灰尘，通过吸尘器的运行使得内部的第二电机进行运行，当第二电机运行后使得风扇进行转动从而产生吸力，使得灰尘从吸尘器一侧的吸尘口吸入内部，然后通过收集抽屉进行收集，可以减少灰尘的产生，使工作人员在工作时可以尽量避免受灰尘影响。

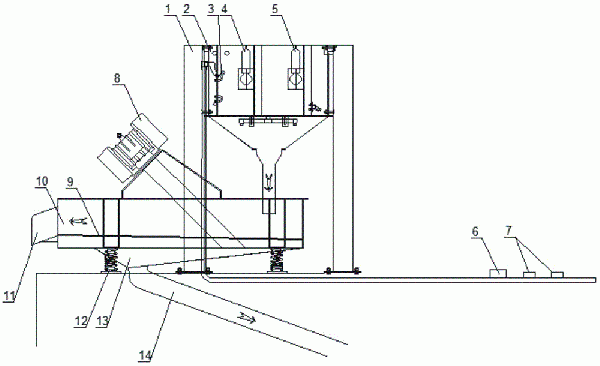

带式输送机清洁装置 814

 0

一种带式输送机清洁装置，包括皮带清扫单元与二级筛分单元，所述皮带清扫单元包括支撑架，所述支撑架上设置有清扫装置箱体，在清扫装置箱体内设置有喷淋装置；所述清扫装置箱体内设置有清扫器与除水清扫器；所述清扫装置箱体为上下贯通的漏斗形式，对应其漏口位置设置有二级筛分单元；所述二级筛分单元包括筛分箱体；所述筛分箱体内设置有振动电机，在筛分箱体内还设置有筛板；筛分箱体底面管道连接排水管。本实用新型实现了输送机带面多级清扫，且对于清扫后的污水能够通过筛分妥善分流处理，同时还具有回收资源的显著功效，具有较好的经济效益和安全效益。

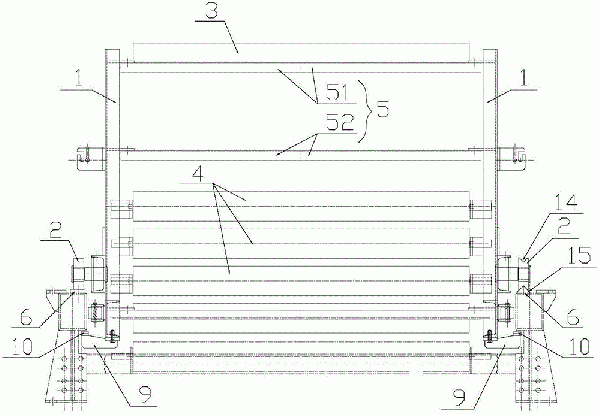

新型带式输送机储带仓用托带车 411

 0

本实用新型涉及一种新型带式输送机储带仓用托带车。现有托带车没有纠偏、防掉道结构和功能。为此，本新型带式输送机储带仓用托带车包括两个侧架、行走轮、托辊Ⅰ和托辊Ⅱ，两个侧架之间通过连杆相连，每个侧架均包括两个立柱和底梁，两个立柱与底梁垂直相交焊接在一起，每个立柱的下端均凸出于底梁，且突出部上分别设有一个纠偏轮，该纠偏轮的轴心线竖直，且其外圆周可抵在配用带式输送机的机架导轨的内侧面上，每个立柱的下端还设有一个向外伸出的突出臂，该突出臂外端上表面设有滑块，该滑块位于配用带式输送机的机架导轨下方，并与配用带式输送机的机架导轨下表面间隙配合。本实用新型可纠偏、防掉道，适合煤矿井下带式输送机使用。

带式输送机的防漏料机构 682

 0

本实用新型涉及带式输送机防漏料技术领域，尤其为一种带式输送机的防漏料机构，包括主要是由两个支架、电机、两个滚筒和输送带组成的皮带机本体，其中一个所述支架一侧固定连接有所述电机，所述电机输出端固定连接有所述滚筒，所述滚筒外侧摩擦连接有所述输送带，所述输送带远离所述电机的一端内侧与另一所述滚筒摩擦连接，另一所述滚筒通过转轴与另一所述支架固定连接，所述皮带机本体上安装有用于放置所述皮带机本体输送时候漏料的防漏机构，通过设置的防漏机构，方便对拼接罩和防漏罩与其他的拼接罩和防漏罩进行拼接，可以根据输送带的长度进行安装，拓展装置的使用范围，提高装置防漏料的效果。

带式输送机及其上带抓捕器 634

 0

本发明公开了一种上带抓捕器，包括：设置在皮带输送机的机架上的抓捕底座，抓捕底座位于上带的底部；通过水平设置的转轴铰接于机架的抓捕压块，转轴的一端和抓捕压块固定连接；和转轴的另一端通过旋转臂和拉绳连接的配重部，旋转臂的一端和转轴固定连接，旋转臂的另一端和拉绳的上端固定连接，配重部包括配重臂和设置在配重臂一端的配重物，配重臂的另一端和皮带输送机的下托辊的端部固定连接，下托辊和机架竖直滑动连接，拉绳的底端和配重臂固定连接。该上带抓捕器无需电力或者液压进行驱动，可以在重力的作用下进行动作，因此不仅制造、使用成本较低，而且便于维护。本发明还公开了一种包括上述上带抓捕器的皮带输送机。

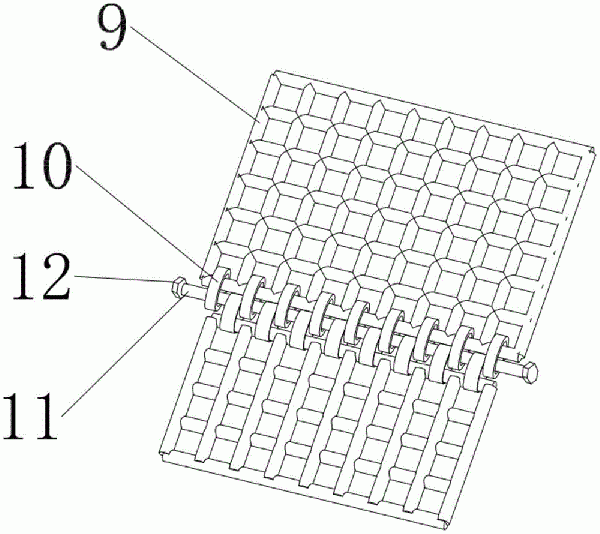

矿用金属网带式输送机 772

 0

本实用新型为一种矿用金属网带式输送机，涉及井下运输技术领域。其技术方案为：一种矿用金属网带式输送机，包括金属网带，金属网带包括至少两个网带单体，网带单体的两端设置有连接环，相邻的金属网带之间通过连接杆连接，连接杆穿过相邻的两个网带单体的连接环。通过在网带单体的前后两端设置连接环，并通过连接杆穿过连接环将任意个网带单体连接起来，结构简单可靠，可调整网带单体的数量进而调节金属网带的长度，更换时只需更换部分网带单体，提高了安装和拆卸的效率。

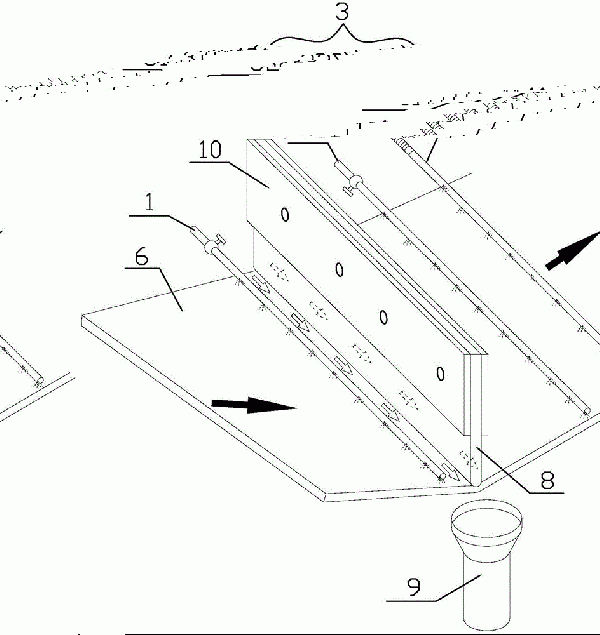

新型带式输送机皮带内侧面清洁防滑装置 1081

 0

本实用新型涉及一种新型带式输送机皮带内侧面清洁防滑装置。为填补现有技术空白，本实用新型包括雾化喷水管，雾化喷水管上设有多个雾化喷孔，还包括上层皮带下表面清洁机构和下层皮带上表面清洁机构，上层皮带下表面清洁机构包括上除水刮板、暖风管和集水箱；下层皮带上表面清洁机构包括下除水刮板、暖风管和集水漏斗，雾化喷水管共三个，其中一个雾化喷水管设置在上、下层皮带之间，并与所述暖风管分居下除水刮板两侧，该雾化喷水管的雾化喷孔指向相邻的上层皮带下表面，另外两个雾化喷水管分居下除水刮板两侧，该两个雾化喷水管的雾化喷孔均指向相邻的下层皮带的上表面。本实用新型结构简单，除尘、除污效果，适合煤矿使用。

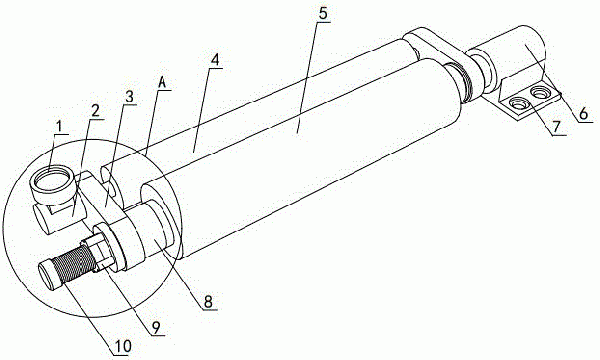

带式输送机的电动皮带清扫器 783

 0

一种带式输送机的电动皮带清扫器，属于带式输送机设备领域。包括喷淋管（4）和清扫器（5），其特征在于：喷淋管（4）、清扫器（5）并排设置，在进水端限位板（3）的外侧设置有与喷淋管（4）连通的进水机构；在驱动端限位板（14）的外侧设置有驱动电机（6）；在清扫器（5）的另一端设置有旋紧组件，在旋紧组件外部套设有固定筒（8），在进水端限位板（3）的外侧还设置有嵌合件（9），旋紧组件依次穿过固定筒（8）和进水端限位板（3）后与嵌合件（9）螺纹连接。在本带式输送机的电动皮带清扫器中，将在清扫器端部安装旋紧组件，通过转动即可旋紧组件实现清扫器的拆装，便于维护和维修。

用于带式输送机的托辊异常声音检测装置 922

 0

本实用新型涉及一种用于带式输送机的托辊异常声音检测装置，托辊可转动的设置于支架上，包括拾音器、处理器和终端服务器，所述拾音器和处理器均沿着支架均布，且一个处理器与多个拾音器通讯连接，所述拾音器、处理器均位于煤矿井下，所述终端服务器位于地面，且处理器与终端服务器通讯连接，本实用新型中拾音器安装在支架上，能够实时采集托辊运转信号，通过处理器和终端服务器实时监测设备状态参数，当托辊出现异常时，拾音器能够第一时间采集信号，及时发现故障隐患，避免了设备故障的扩大化，加强对生产环节的精准调度和管理，提高生产效率。

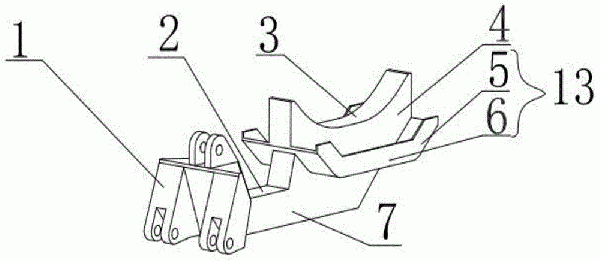

带式输送机托辊更换用的装载机属具及其使用方法 944

 0

本发明为一种带式输送机托辊更换用的装载机属具。其技术方案为：一种带式输送机托辊更换用的装载机属具，包括皮带支撑块，皮带支撑块在沿着物料输送方向的侧面设置托辊槽，皮带支撑块的顶部支撑面高于托辊槽，皮带支撑块在垂直物料输送方向的端部与连接梁的一端连接，连接梁的另一端设置安装部。首先本发明可以通过设置在连接梁的安装部安装到装载机动臂，通过控制载具的升降机构完成托辊的更换，提高了工作效率并且保证了安全性；因为皮带支撑块的顶部支撑面高于托辊槽，可以在更换托辊前，将皮带托起，保证输送机的受力均衡；托辊槽用于取下待更换的托辊并将新的托辊运输至安装位置，托起皮带和更换托辊能同时进行，节省更换时间。

用于带式输送机的滚筒支撑组件 599

 0

本实用新型公开了一种用于带式输送机的滚筒支撑组件，包括输送带，输送带两端安装有滚筒主体，滚筒主体两端设置有固定装置，固定装置外侧安装有支撑架，以及支撑架顶部安装有挡板；固定装置包括安装在筒体两侧的固定架，安装在固定架侧面的固定盖，安装在固定盖内部的固定轴，安装在固定轴内部的轴承，安装在轴承内部的固定销，以及安装在固定销内部的固定螺钉，在需要拆卸滚筒主体时，首先拆除固定架与支撑架连接处的螺钉，之后固定螺钉，即可取下固定架，当滚筒主体两侧的固定架均被拆卸下来时，即可从输送带的内部取出滚筒主体，之后即可对安装在滚筒主体两端的固定销、轴承、固定轴、以及固定盖进行拆除，从而达到方便拆卸的技术效果。

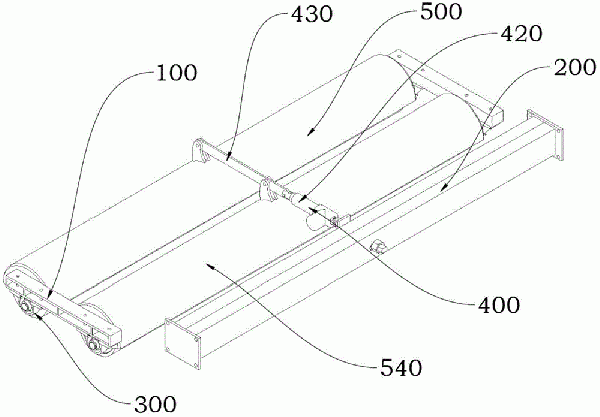

带式输送机胶带下压装置 702

 0

本实用新型公开了一种带式输送机胶带下压装置，其包括：皮带机、横梁、轴承组件、下压组件和托辊组件，皮带机设置有皮带机机架，横梁安装在皮带机内，横梁的一侧固定连接于皮带机机架，轴承组件通过轴承底板固定安装在皮带机上，托辊组件可转动的安装在轴承组件上，下压组件的一端连接于横梁，本实用新型的装置能够自动下压，在不使用时可自动收回，方便快捷，无需人为操作，节省人力，且本实用新型的装置能够对皮带施加压紧力，减少因皮带剧烈抖动产生的粉尘飞扬现象，降低皮带机周围粉尘浓度，减少现场运行人员的粉尘吸入量，维护人员健康，同时本实用新型的装置增大了短距离内的皮带压紧力，避免皮带运行抖动，使皮带可以平稳运行。

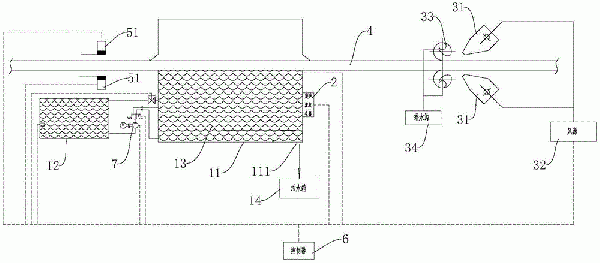

带式输送机用回程胶带清洗装置 228

 0

本实用新型提供了一种带式输送机用回程胶带清洗装置，涉及带式输送机技术领域。此带式输送机用回程胶带清洗装置，包括清洗箱、超声波发生器、风刀、风源和胶带。此带式输送机用回程胶带清洗装置，通过超声波发生器工作产生超声波并传递至清洗箱内的清洗液，清洗液与超声波在同频率下振动，由清洗液的“空化作用”清洗胶带带面粘接的物料，由风源提供高压风从风刀的出风端吹出，风刀的出风端吹出的高压风吹向胶带的带面以吹干胶带带面的清洗液，将胶带带面上的清洗液吹入集液器排放；此外，本实用新型的带式输送机用回程胶带清洗装置，布置了控制器、传感器及其他智能部件，可以满足输送机无人化值守需求，实现胶带清洗的自动化智能化控制。
