福建龙岩有色金属电冶金技术理论与应用

含铜氧化金矿提金的方法 903

 0

本发明公开一种从含铜氧化金矿中提金的工艺，属于湿法冶金技术，该工艺首先将含铜氧化金矿石破碎、磨矿分级，然后对矿石进行碱处理，之后加入一定比例的螯合剂和氰化钠，实现抑制铜的浸出和金的选择性浸出，最后浸出液用常规的活性炭吸附提取金。该方法工艺简单，设备简易、易于实施，金浸出率高，药剂耗量少，基建投资少，成本低，是一种易实现工业化生产并具有良好经济效益的提金方法。

矿物堆浸在线监测装置 716

 0

本实用新型涉及一种矿物堆浸在线监测装置，它包括溶液取样装置和终端控制装置；所述的溶液取样装置由均布细小孔洞顶盖下固定框撑开的滤布、底部均布细小孔洞且中部带有锥形斗的远控阀门的柱形容器、远控阀门管道外接的抽滤接口组成，可收储或释放滤液；所述的终端控制装置由控制终端数据线连接置入柱形容器锥形斗上的液位计和监测探头、真空泵抽气管连接抽滤接口组成，可控制抽滤液位连锁高度和工艺参数即时检测,具有结构简单、使用方便、数据反馈及时、经久耐用等优点，可用于指导堆浸生产的工艺调整、技改分析和试验研究，适于堆浸冶金应用。

高强度球墨铸铁及其制备方法 716

 0

一种高强度球墨铸铁及其制备方法，它涉及一种冶金技术领域，具体涉及一种球墨铸铁领域，所述球墨铸铁的质量份数为：C:3.6～3.9份、Si：1.9～2.8份、Mn：0.3～0.4份、P：0～0.06份、S：0.01～0.05份、Mg：0.04～0.06份、Cu：0.5～0.8份、Cr：0.2～0.3份、Ti：0.01～0.02份、Sb：0.001～0.003份、As：0～0.007份、Pb：0.001～0.002份、Bi：0～0.001份、Al：0～0.003份和B：0～0.002份，余量为铁，其制备方法包括(1)原料熔炼；(2)球化处理；(2)孕育处理及浇注；(4)热处理，本发明通过合理的配料设计基础上，通过合理的球化、孕育处理，并采用有效的热处理方式，使其具备有高强度的性能，同时兼具制备方法简单、高效、制备成本低等特点。

粗铋火法精炼的方法 864

 0

本发明公开了一种粗铋火法精炼的方法，属于火法冶金技术领域。先将粗铋经过熔析除铜后，再进行一次真空蒸馏去除铅、银等杂质，然后经氯化精炼和最终精炼工序，得到精铋。本发明方法用真空蒸馏技术取代精炼锅加锌除银工序，并去除其中一部分铅、锑、碲、砷，降低工人劳动强度，且通过二次真空蒸馏，在真空炉中可直接收集到银含量很高的粗银，产生的二次粗铋可循环利用，大大地节约了成本，又减少后续除锌工序，大幅降低后续氯化精炼通氯气量，很大程度上减轻对环境的危害，提高了铋的直收率。整个工艺过程安全可控，操作方便，所用设备简单，对原料普适性高，铋直收率高，废渣产生量少。

贵金属废水处理洗涤槽 861

 0

本实用新型涉及一种湿法冶金装置,尤其是一种贵金属废水处理洗涤槽。它是将公知的敞口槽体中间用一活动滤板分成两层;在敞口槽体底部设有一底阀;在活动滤板与底阀之间的槽壁自上而下地设有一溢流管和一排水阀,排水阀连通溢流管。它具有分离沉淀效果好,能实现洗涤废水中黄金等贵金属的回收,装置简单、易于操作等优点,适于洗涤废水中细颗粒黄金等贵金属的回收。

利用含氯废水提取锌精矿氧化渣中有价金属的方法 963

 0

本发明涉及一种利用含氯废水提取锌精矿氧化渣中有价金属的方法，它依次进行细磨‑筛分、搅拌‑造粒得球团、预干燥、高温焙烧得含有有价金属的高温烟气(13)和焙烧渣、搅拌得还原焙烧渣、保温得保温物料和保温烟气、破碎‑细磨得磨细的保温物料、磁选得产品磁铁矿精矿和硅铝钙残渣、淋洗收集得含有有价金属元素的洗涤液、加热浓缩得脱除氯化氢气体的洗涤液、分段回收得含铁产品、含铜产品、钴镍产品和滤液，既可回收压力氧化废渣中有价金属元素铁、锌、铜、钴、镍等，又减少了难处理含氯废水的处理成本，还具有氧化废渣的潜在重金属污染风险小，酸耗少、成本低、回收率高、工艺流程短、设备投资少与维护成本低等优点，适于有色金属冶金固体废渣综合回收应用。

常压条件下全湿法处理辉钼矿的工艺方法 729

 0

本发明公开了一种常压条件下全湿法处理辉钼矿的工艺方法，利用碘的化学催化特性，消除辉钼矿等含钼硫化矿物在常规酸浸过程中遇到的钝化膜致密问题，促使辉钼矿等含钼硫化矿物反应生成水合三氧化钼和单质硫元素，水合三氧化钼沉淀进入渣相。在减少SO2烟气排放污染和同步分离铜钼的同时，实现钼精矿在湿法条件下的高效氧化。通过浮选工艺将酸浸渣中的单质硫元素及贵金属(金、银)进一步富集于硫精矿中，用于外售或冶炼加工；而水合三氧化钼富集于尾矿中，后送至氨浸工序。该湿法氧化预处理工艺后续衔接常规氨浸工序操作，实现了辉钼矿全流程湿法处理工序，同时有效回收辉钼矿中伴生的铜、铼、金、银等有价金属，对钼的湿法冶金发展具有非凡的意义。

含砷污酸废水的氧化处理工艺 877

 0

本发明涉及一种含砷污酸废水的氧化处理工艺，它包括常规铁盐固砷，它还包括精密过滤预处理+隔膜电化学氧化，即经过精密过滤，使污酸废水通过精密过滤设备进行精密过滤，滤液进入调节池；经过隔膜电解槽，电解槽用隔膜分为阳极室和阴极室，阴极室内盛有可溶性盐溶液，将调节池的滤液泵入阳极室；经过电化学氧化，控制隔膜电解槽一定的电流、液位，进行砷的电化学氧化；经过中和铁盐固砷，将氧化后液用碱中和酸后进行铁盐固砷。它具有能将污酸中三价砷转化为五价态砷，工艺流程简洁、经济，不会引入其它离子，大大减少了后期砷的固化成本，设备结构简单，投资少，普适性强等优点，适于冶金化工行业应用。

高碳铬铁冶炼协同处置不锈钢尘泥的方法及系统 694

 0

本发明涉及环境治理及冶金固体废弃物资源化利用领域，尤其涉及一种高碳铬铁冶炼协同处置不锈钢尘泥的方法，包括以下步骤：将不锈钢尘泥和高碳铬铁的原辅料混合后进行冶炼，得到铬、镍、铁合金产品。本发明还提供一种高碳铬铁冶炼协同处置不锈钢尘泥的系统，包括铬矿原料单元、辅助原料单元、组合还原剂单元、不锈钢尘泥预处理单元、配料单元、炉料预加热装置、矿热电炉、烟气净化装置、煤气回收及分配装置和粉尘回收装置。本发明在不增加电炉冶炼设备的前提下，不仅实现了不锈钢尘泥无害化处置的目的，而且还回收了可利用的金属元素，特别是尘泥中镍和铬元素的回收利用节约了生产成本，产生了较好的社会效益和经济效益。

有色金属冶炼高砷污酸的固砷工艺 936

 0

本发明涉及一种有色金属冶炼高砷污酸的固砷工艺，它依次进行预中和，将含铁渣或含铁试剂与冶炼污酸混合调浆，控制Fe/As摩尔比，混合浆料与污酸一并打入预中和槽进行反应，控制溶液pH值，预中和渣浆浓密后，得底流、上清液和石膏渣，石膏渣用作水泥缓凝剂外售；氧化，视情补充铁源试剂硫酸亚铁后，将预中和后上清液加热升温，加入氧化剂双氧水进行氧化，控制氧化还原电位，使三价砷完全氧化为五价砷；晶型砷酸铁沉淀固砷，控制反应温度，加入晶种，通过添加石灰乳控制反应终点pH值，经两段沉砷反应的底流经压滤后的晶型砷酸铁固态物送填埋场。它具有工艺简捷、成本低廉、处理效果好、对环境污染风险小等优点，适于有色金属冶金行业应用。

用低成本药剂代替焦亚硫酸钠浸钴方法 792

 0

本发明涉及一种用低成本药剂代替焦亚硫酸钠浸钴方法，它包括前期磨矿、中期调浆、搅拌浸出、后期萃取‑电积得阴极铜与沉钴得氢氧化钴，在铜钴氧化矿矿浆搅拌浸出加入硫酸与还原剂硫酸亚铁，以硫酸亚铁代替焦亚硫酸钠来降低生产钴的成本并改善现场作业环境，具有不在于改变原工艺基本步骤，仅选用低成本还原剂硫酸亚铁和增加铁还原系统密闭容器，控制反应终点矿浆电位在330mV～400mV，铜浸出率>92％、钴浸出率>90％，每吨钴节约2000～3000美元等优点，适于湿法冶金领域应用。

钴湿法工艺中的高效提铜药剂 734

 0

一种钴湿法工艺中的高效提铜药剂，它涉及有色金属湿法冶金技术领域。它的详细组成条件为：酮肟C9H19‑C6H3(OH)‑C(C2H5)=N‑O的含量为40%‑70%；酯C9H19‑C6H4O‑C(=O)‑C2H5的含量为1.0%‑5%；三取代酚(R1)2‑C6H2(R2)‑OH的含量为0.5%‑1.0%；烷基酚C9H19‑C6H4‑OH的含量为1.0%‑2%；高沸点溶剂油10%‑39%。R1和R2代表烷烃。采用上述技术方案后，本发明有益效果为：它具有较强的萃取铜能力、萃取速度较快、萃取铜回收率较高、易反萃，三相少；同时改善萃取性能，降低生产成本，适用于氧化性较强如含钴溶液的萃取提铜。

从铜矿生物堆浸尾渣中回收金和铜的方法 871

 0

本发明涉及一种从铜矿生物堆浸尾渣中回收金和铜的方法，它依次进行介质转换：废弃铜矿生物堆浸尾渣不卸堆进行三期介质转换，用矿山碱性废水辅以石灰、氢氧化钠溶液喷淋，控制堆底部流出溶液的pH值大于10.5,得介质转换后的废弃铜矿生物堆浸尾渣；氰化喷淋浸出：将介质转换后的废弃铜矿生物堆浸尾渣进行四期氰化喷淋浸出，用氰化钠溶液喷淋，得贵液；氧化破氰回收铜：加入破氰剂进行破氰除铜，将破氰除铜渣浆用浓密沉降固液分离得滤液和产品铜精矿，将溢流和滤液混合后活性炭吸附，得吸附贫液和产品载金炭。它具有投资少、时间短、成本低、最终尾渣的金含量低于0.07g/t，铜总回收率高于35％、可形成工业化生产线，操作简单、适应性强、对环境友好等优点，适于有色金属冶金固体废渣综合回收应用。

磷矿石中稀土元素诊断方法 770

 0

本发明涉及一种一种磷矿石中稀土元素诊断方法，顺序进行：分解测定碳酸盐，向磷矿石物料加入乙酸溶液，水浴浸取，从滤液A中测定稀土及磷、硅含量；分解测定磷酸盐，向残渣A加入硝酸、硫酸中任一种溶液，浸取过滤，从滤液B中测定稀土及镁、硅含量；分解测定硅酸盐，先将残渣B灰化，再用硝酸、氢氟酸、硫酸中任一种溶液完全溶解后，从滤液C中测定稀土及磷、镁含量。它可快速查清稀土元素在磷矿中的存在情况，提高磷矿石中稀土资源综合利用率，具有数据完整、诊断流程简单、易于操作等优点，适于冶金行业应用。

冷轧设备轧辊公差自动判断方法和装置 908

 0

本发明公开了一种冷轧设备轧辊公差自动判断方法，属于冶金工成信息技术领域，包括以下步骤：S1：工控机采集由测厚仪放大器获得的厚度测量数据A1；S2：工控机获取金属板带运行速度数据V；S3：数据处理软件将S1和S2的数据进行计算，获得厚度公差数据A3；S4：数据处理软件采集厚度公差数据A3，形成公差曲线图；S5：数据处理软件将厚度公差数据A3结合傅里叶级数转换模块，生成公差的PSD功率谱曲线；S6：PSD功率谱曲线结合板带运行速度V，转换获得辊径曲线，S7：通过辊径曲线获得的功率强度，来判断偏心程度和对板带轧制公差的影响，本发明公开的一种在生产过程中能够及时发现具体辊径的轧辊存在偏心问题，提高设备运转效率和产品成品率的判断方法。

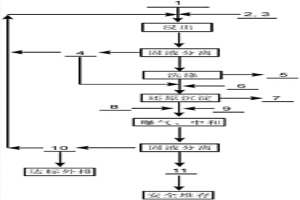

载金高砷铜精矿脱砷回收伴生金的方法 605

 0

本发明涉及一种载金高砷铜精矿脱砷回收伴生金的方法，在一定工艺条件下依次采用：浸出，向载金高砷铜精矿加入氢氧化钠、硫化钠或硫氢化钠溶液进行调浆；固液分离，将浆料加入高压釜后进行加压脱砷；洗涤，将脱砷矿浆加入真空带式过滤机进行过滤、洗涤，合格铜精矿往冶炼厂提铜；还原沉淀，将洗涤液和部分含砷高浓度原液混合，控制NaOH浓度，加入二氧化硫脲进行还原反应，反应后的渣浆进行过滤洗涤，得到金浓度低于0.05mg/L的含砷溶液和含金滤渣，含金滤渣往冶炼厂提金。它具有高效铜砷分离、伴生金的综合回收率高、以废治废、砷以稳定的形式存在、湿法脱砷对环境友好等优点，适于冶金行业应用。

球形钒粉的等离子体制备方法 945

 0

本发明公开一种球形钒粉的等离子体制备方法，选取海绵钒棒为原材料；采用真空感应熔炼法，将钒棒放入石英管中，通过感应线圈从左到右不断地局部加热熔化；将熔炼过的钒棒放入真空退火环境中进行退火处理；再对钒棒进行破碎，形成不规则形状的钒粉；建立能量密度高和加热强度大的等离子体炬；以氩气作为载气，通入氦气为保护气体进入等离子体炬，钒粉原料迅速吸热熔化；将熔化的钒粉导入粉体球化室，在极高的温度梯度下迅速冷却固化，形成球形的钒粉颗粒，并经粉末收集装置收集。本发明制备出球形度高、组织均匀、塑性好、强度好的球形钒粉末，可用于粉末冶金、3D打印技术等，制备出的产品质量和性能更好。

大幅提升铁路构件抗腐蚀能并提升强度的渗锌工艺 806

 0

本发明涉及一种大幅提升铁路构件抗腐蚀能并提升强度的渗锌工艺，工艺流程是：中性清洗剂脱脂→抛丸机进行表面氧化层处理→多元合金共渗炉共渗→冷却→抛丸→钝化→成品，具有污染小，渗层均匀、连续性好，扩散冶金结合，结合强度很高等特点，节省大量企业成本，适合推广。

硫化锰湿法制备硫酸锰的工艺 917

 0

本发明公开了湿法冶金技术领域一种硫化锰湿法制备硫酸锰的工艺，利用氧化剂的酸性溶液中，加入硫化锰精矿粉末，同时鼓入空气，得到浸出液；浸出液边鼓空气加石灰调pH至5.0，加热至沸腾后过滤除铁；加入硫化钡除重金属杂质；搅拌加热浓缩至硫酸锰刚好析出，停加热搅拌静置24h后过滤除钙镁；加热浓缩结晶至结晶率60％左右，趁热过滤得一水硫酸锰；该反应平缓，条件易于控制，完美解决硫化锰湿法产生硫化氢的问题；以空气替代双氧水作为氧化剂可即可达到平缓反应速度目的，同时还能节约大量的成本；针对工业硫酸锰对钙镁的要求低，采用预浓缩结晶法除去钙镁，节约试剂且不引入氟化物。

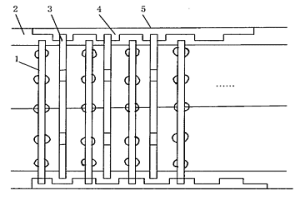

铅阳极复合板电积槽及其酸雾抑制方法 682

 0

本发明涉及湿法冶金电积装置和方法,尤其是一种铅阳极复合板及其电积酸雾抑制方法。铅阳极复合板包括导电棒连接的铅阳极板,在导电棒连接的铅阳极板的底板两面各设有一块塑料网格并用一层阻隔布将铅阳极板的底板和塑料网格包裹。用所述的铅阳极复合板抑制电积酸雾的方法是将所述的铅阳极复合板与阴极板等间隔地设置在槽面两侧置有导电排、绝缘板的电积槽体内;每个铅阳极复合板一侧的导电棒与导电排电连接,另一侧的导电棒与绝缘板连接;电积槽体内电积液的流速为40～60L/MIN、温度为40±2℃。本发明具有从源头上抑制酸雾的弥漫、优化生产环境、生产成本低、产品质量稳定等特点,适于铜矿选冶厂应用。

煤气化型焦的制造方法 986

 0

本发明以无烟煤为主体原料,加入粘结剂加压成型煤,再经中温碳化和高温隔绝氧气碳化后制成型焦,其中,原料煤中无烟煤占75-90%、1/3焦煤占3-10%、肥煤占5-12%、石墨占2-10%,复合粘结剂由0.1%-0.5%煤粉重量的盐酸与氢氧化钠的混合物、7-10%煤粉重量的聚乙烯醇改性溶液、5-10%煤粉重量的风化煤、0.5%-3%煤粉重量的高铝粉按比例混合制成。制成的产品固定碳高、发热量高,可替代无烟块煤或焦炭生产水煤气,无需对现有造气炉作任何改造,可降低水煤气的生产成本,提高无烟煤煤粉的经济价值,可广泛用于化肥、冶金、建材等行业,具有良好的市场应用前景。

环保型焦的加工方法 603

 0

本发明以焦末与含有强粘结性炼焦煤和腐植酸盐的粘结剂为原料加工环保型焦。焦末与粘结剂的用量分别占型焦总质量70-80％和15-25％。炼焦煤的粘结指数＞85％。粘结剂中含有特种复合催化剂。焦末与粘结剂拌匀后即可冷压成型，经碳化后使用。取代焦炭用于铸造、冶金等行业。解决型焦加工中工艺繁琐和环境污染难题，大大降低成本，具有很高的推广、应用价值。

从卡林型金矿中提取高纯度黄铁矿及毒砂的方法 983

 0

本发明涉及一种从卡林型金矿中提取高纯度黄铁矿及毒砂的方法，从含有黄铁矿和毒砂的矿石中用化学试剂选择性浸出其它矿物，回收黄铁矿和毒砂，然后用碘化银-硝酸银熔融分离黄铁矿和毒砂的方法，该方法工艺简单，不受矿物的粒度及解离程度限制，得到的载金黄铁矿和毒砂单矿物纯度高、杂质少、表面规整；是选矿、冶金涉及到的表面结构、浮选药剂、氧化等基础研究领域基本用料，解决了上述研究的高纯载金黄铁矿和毒砂单矿物原料的制备难题。

实验用高纯度载金黄铁矿的制备方法 684

 0

本发明涉及一种实验用高纯度载金黄铁矿的制备方法，其特征在于：以难处理金精矿为原料，采用选矿-化学分离净化法制备高纯度载金黄铁矿，采用本发明得到的载金黄铁矿纯度达96%以上，包裹金含量50g/t以上，将干燥后载金黄铁矿置于一定条件下保存，本发明制备的载金黄铁矿纯度高、杂质少、粒度均匀且矿物表面规整，可用于冶金、选矿、矿物加工等领域载金黄铁矿氧化、表面结构研究及浮选药剂设计等相关基础研究原料，本发明具有工艺简单、回收率高、原料来源广泛等优点。

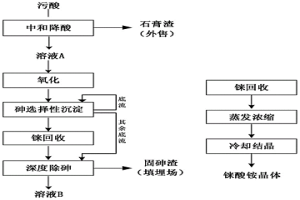

从铜冶炼污酸中回收铼的方法 681

 0

本发明涉及一种从铜冶炼污酸中回收铼的方法，它包括：中和降酸，向污酸中加入碱，将中和渣浆分离，得中和降酸后溶液和石膏渣；氧化：向降酸后溶液加入含铁试剂，控温，加入氧化剂，使三价砷完全氧化为五价砷,得含砷铼溶液；选择性沉淀砷，向含砷铼溶液加入砷酸铁晶种，控温反应，持续加入碱，逐步提高pH值，浓密分离得沉砷后液和底流；铼回收，通过阴离子交换树脂及清水洗涤负载树脂，解吸得富铼解吸液，再蒸发浓缩和冷却结晶，得吸附后液和铼酸铵产品；深度除砷，吸附后液与一部分底流混合，加入碱控制终点pH，进行固液分离，得固液分离后渣和深度除砷后溶液。它具有工艺简单流程短、高效回收铼兼收石膏渣、污酸处理无害化等优点，适于有色冶金及环保领域应用。

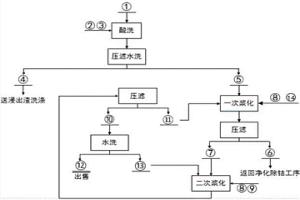

湿法炼锌中钴渣综合回收利用方法 612

 0

本发明涉及一种湿法炼锌中钴渣综合回收利用方法，按如下步骤和条件进行：酸洗‑压滤水洗，向钴渣加入适量的硫酸、煤油进行酸洗搅拌浸出，酸洗浆经板框压滤洗涤后，得滤渣和滤液，滤液送浸出渣洗涤工序；一次浆化‑压滤，将滤渣与硫化钠溶液进行一次浆化反应，对浆液进行压滤，得一次浆化液和一次浆化渣，一次浆化液送净化除钴工序；二次浆化‑压滤，向一次浆化渣加入适量硫化钠和氢氧化钠水洗液进行二次浆化反应，再对浆液进行压滤，得二次浆化液和二次浆化渣；水洗，将二次浆化渣进行水洗，得水洗液和再生钴渣，再生钴渣直接外售。它具有形成金属硫化物稳定，钴易富集，除钴药剂可循环再利用。它具有工艺流程短、综合回收利用率高、设备投资少、能耗低、易于操作、生产成本低等优点，适于冶金行业应用。

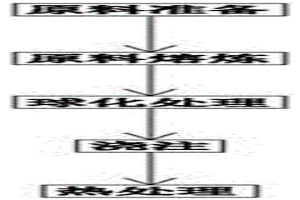

耐磨球墨铸铁的制备方法 825

 0

一种耐磨球墨铸铁的制备方法，它涉及一种冶金技术领域，具体涉及一种球墨铸铁领域，所述球墨铸铁的质量份数为：C:3.6～3.9份、Si：2.6～3.0份、Mn：0.4～0.6份、P：0～0.1份、S：0～0.02份、Mg：0.03～0.06份、Cu：0.5～0.8份、Cr：0.1～0.3份、Mo：0.9～1.1份、Ti：0.01～0.02份、Sb：0.001～0.003份、As：0～0.007份、Pb：0.001～0.002份、Bi：0～0.001份、Al：0～0.003份、B：0～0.002份，其余为铁，其制备方法包括(1)原料准备；(2)原料熔炼；(2)球化处理；(4)浇注；(5)热处理，本发明通过添加适量的Cu、Mo元素的方式，提高了铸铁件的淬透性，同时采用盖包法球化处理方式，使制作工艺稳定性好，操作方便，制作成本低，最后采用高温正火的热处理方式，使球墨铸铁具有更好的耐磨性。

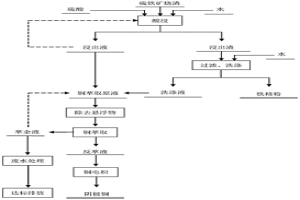

硫铁矿烧渣循环高酸浸出铜工艺 676

 0

本发明涉及一种硫铁矿烧渣循环高酸浸出铜工艺，其顺序操作步骤和工艺条件如下：(a)酸浸,对硫铁矿烧渣用硫酸并在控制硫酸浓度40～100g/L条件下进行反应，得浸出液或铜萃取原液和浸出渣，且将大部分浸出液返回到硫铁矿烧渣酸浸系统中进行循环浸出；(b)萃取‑电积，将余下的浸出液除去悬浮物，控制硫酸浓度3～12g/L，进入常规萃取‑电积工序，得萃余液和反萃液及至产品阴极铜，解决了高酸浸出提高铜的浸出率和低酸度萃取提高铜的萃取率的矛盾，不仅可使酸浸系统在高酸条件下运行，而且还减少酸的加入量，部分浸出液利用洗涤液或萃余液稀释即可使硫酸浓度降低到3～12g/L，省去浸出液中和调pH值的工序，铜萃取原液中的固体悬浮物含量大大降低，它具有铜浸出率高、工艺简单、滤布和萃取剂等物料消耗少、生产成本更低等优点，适于冶金行业应用。

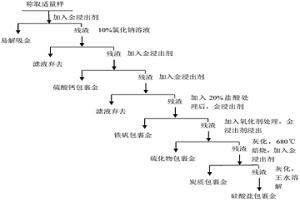

金矿加压预氧化氰化渣中金的诊断方法 863

 0

本发明涉及一种金矿加压预氧化氰化渣中金的诊断方法，它段取进行：测定易解吸金，向瓶内样品加入金浸出剂，25～60℃下振荡1～2h，抽滤；测定硫酸钙包裹金，向一次残渣加入氯化钠溶液，室温振荡2～6h，过滤；测定铁矾包裹金，向二次残渣加入盐酸溶液，沸水浴浸取0.5～2h，过滤；测定硫化物包裹金，向三次残渣加入氧化剂，温度25～80℃，时间2～6h,过滤；测定炭质包裹金，将四次残渣经480℃灰化1h、580℃灼烧0.5h、700℃灼烧1～3h，研磨结块再处理；测定硅酸盐包裹金，将五残渣经480～680℃灰化后，加入HCl、HNO₃、HF、高氯酸，电热溶解。它具有能快速诊断准确测定氰化渣中各相金含量，数据完整、诊断流程简单、易于操作等优点，适于冶金行业查清氰化渣各相中金损失，提高金回收率，降低尾渣品位，指导工艺优化方向应用。

银电解液开路处理的方法 815

 0

本发明涉及一种银电解液开路处理的方法，按如下步骤和条件进行：过滤,将银电解液进行过滤除去固体悬浮物，得固体悬浮物含量小的过滤后的银电解液；萃取,将过滤后的银电解液利用铜萃取工艺选择性除去铜，控制铜萃取剂浓度5％～30％，得负载有机相和萃余液；一路除油,利用隔油槽除去萃余液夹带的有机物，得有机物含量小的除油后的萃余液；另一路洗涤，向负载有机相中加入稀硫酸溶液进行洗涤，得洗涤后的负载有机相；反萃，向洗涤后的负载有机相启动加入浓硫酸溶液进行反萃，得富铜溶液和空载有机相；电积，富铜溶液经过电积得电积贫液和产品阴极铜。具有工艺流程简单，银电解液经过萃取除铜后，即可返回银电解工序循环使用，设备投资少，银电解液处理成本低。可直接萃取‑电积得到阴极铜产品，经济效益好等优点，适于湿法冶金行业应用。
