贵州黔西南布依族苗族自治州有色金属湿法冶金技术理论与应用

在硫酸介质中电解分离铁和锌的方法 601

 0

本发明涉及湿法冶金技术领域，具体涉及一种在硫酸介质中电解分离铁和锌的方法，硫酸介质中电解分离铁和锌的方法，将物料经硫酸浸出、还原三价铁、除杂、磁性电解后，取电解槽阴极泥上物质为金属锌片，阳极泥上或阳极区内物质为结晶氧化铁或无定形氧化铁；所述的磁性电解是在附加磁场的条件下采取隔膜电解；本发明的分离方法不采用回转窑焙烧处理以及不采用黄钾铁矾法或者中和氧化法或Fe(OH)₃法除铁，减少了能耗及环境污染；通过硫酸浸出和磁性电解，改善了分离效果，使得分离产物纯度高，进而有利于铁、锌的回收利用。

从高硅高铁低品位含锗物料中提取锗的方法 876

 0

本发明属于湿法冶金技术领域，具体涉及一种从高硅高铁低品位含锗物料中提取锗的方法，通过将高硅高铁低品位含锗物料与硫酸和助浸剂混合后，加入到高压反应釜中，通入含氧气体，调整氧分压，进行氧压酸浸，所得物料经固液分离，得到含锗酸浸液，加入铁粉、明胶，得到净化溶液，再进行萃取和反萃取，最后经煅烧后可得到锗含量大于30％的精锗矿；该发明方法流程短，能耗低，金属锗的浸出率和回收率高，生产成本低，易于操作，便于工业化生产。

从含锗反萃碱液中提取锗精矿的方法 862

 0

本发明涉及湿法冶金技术领域，尤其是一种从含锗反萃碱液中提取锗精矿的方法，采用含Zn2+酸性溶液作为含锗反萃碱液水解沉淀锗的助沉剂，在水解完成之后，过滤获得水解渣和水解液，再将水解渣进行两次水洗后，再置于500-600℃的煅烧炉中进行煅烧干燥处理3-5h，即可获得含锗≥7％的锗精矿；降低了传统工艺中的分离困难，同时也避免了大量渣液导致的过滤困难，提高了锗精矿的品位。

含锡、铅、锌原料的碱浸出电解冶炼方法 951

 0

本发明涉及湿法冶金技术领域，尤其涉及一种含锡、铅、锌原料的碱浸出电解冶炼方法；具体为：低含量的锡、铅、锌物料经烟化炉烟化富集后用氢氧化钠和亚锡酸钠的混合液还原浸出；高含量的锡、铅、锌物料直接用氢氧化钠和亚锡酸钠混合液还原浸出；碱性浸出液先用低槽压、低电流密度电解铅锡合金，电解残液再用高槽压、高电流密度电解金属锌粉；本发明有效地将锡、铅、锌与铁、铋、铜、镉、镍、钴等杂质分离；然后用不同的电解条件进行锡、铅、锌有效分离，缩短了工艺流程，降低了生产成本，减少了三废治理。

从铅锌冶炼烟尘中提取Zn、In、Cd、Tl的方法 796

 0

本发明涉及湿法冶金技术领域，尤其是一种从铅锌冶炼烟尘中提取Zn、In、Cd、Tl的方法，通过碱浸、氧化酸浸、酸浸，并采用Na2S沉淀Tl+，提高了铅锌冶炼烟尘Tl的回收率，使其回收率达到了98～99％，同时，也使得In的浸出分离率达到了98.5～99.2％，Zn的浸出分离率达到了99.2～99.7％，Cd的浸出分离率达到了99.7～99.8％，并再结合对提取废液采用石灰水处理，进一步的降低了废液排放中含Tl≤1mg/L，降低了铅锌冶炼烟尘对环境的污染，降低了从铅锌冶炼烟尘中回收Zn、In、Cd、Tl成本，具有显著的经济效益和环保价值。

从锌电解阳极泥中提取Zn、Mn、Pb、Ag的方法 706

 0

本发明涉及湿法冶金技术领域，尤其是一种从锌电解阳极泥中提取Zn、Mn、Pb、Ag的方法，通过洗涤、球磨、电解、浸出、置换、废液处理共六个步骤来完成从锌电解阳极泥中提取锌、锰、铅、银的过程，分离效果显著、成本低、金属回收率高、质量好，并且整个过程中充分利用废渣废液，污染小。

高氯低锌物料的综合回收方法 938

 0

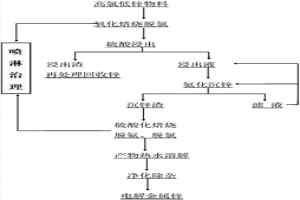

本发明涉及湿法冶金回收锌技术领域，具体涉及一种高氯低锌物料的综合回收方法，将高氯低锌物料经氧化焙烧、稀硫酸浸出、硫酸铵盐析结晶、硫酸化焙烧、热水溶解、净化除杂后，使得高氯低锌物料物料中的氯脱出99％以上，锌含量能够富集三倍以上，便于通过浸出、电解回收金属锌，达到低成本、高效率、经济社会效益显著的效果。

电解槽内沉淀物的联合处理系统 667

 0

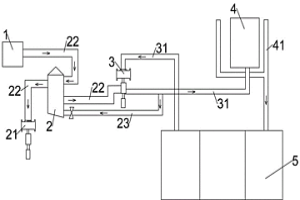

本实用新型属于湿法冶金技术领域，具体涉及电解槽内沉淀物的联合处理系统。该联合处理系统，包括电解槽，所述电解槽依次连接真空罐、压滤泵和压滤机，所述真空罐还连接有真空泵，所述压滤泵和压滤机还连接有循环池。使用本实用新型的电解槽内沉淀物的联合处理系统利用压滤泵直接抽取真空罐内的物料，至压滤机采用明流式过滤方式进行压滤，压滤出的液体由循环池回收，可减少物料损失。压滤后的固体物料水分低，可及时转运，且杜绝了转运中对环境的污染。

从含铟锗的氯化蒸馏残液中回收铟锗的方法 644

 0

本发明涉及湿法冶金技术领域，尤其是一种从含铟锗的氯化蒸馏残液中回收铟锗的方法，将蒸馏残留液经过酒石酸存在下，使得获得含InCl₄^‑或InCl₆^3‑酒石锗酸根负离子(Ge(A)₃^2‑，A为酒石酸)混合液，并采用N235‑煤油体系萃取剂同时铟锗萃取，再采用稀酸反萃铟，氢氧化钠溶液反萃锗，使得铟锗分离成本降低，萃取剂再生能力强，降低分离难度，工艺简单，操作方便。

CP180铜萃取剂再生方法 854

 0

本发明涉及湿法冶金技术领域，尤其是一种CP180铜萃取剂再生方法，通过采用氢氧化铵或者碳酸氢铵代替传统的洗涤液来对中毒的CP180进行洗涤再生返回利用，使CP180返回使用的效果不变，解决了Cp180从含Ge、Cu、Zn的H2SO4溶液中分离提取Ge、Cu、Zn有机相易中毒老化的问题；促进CP180返回萃取铜的顺利进行，降低CP180的使用量，降低废液的排放量，降低环境污染，而且还能够使得洗涤过程中的分相容易，降低CP180再生回收处理的难度，降低CP180再生处理的成本。降低将含Zn溶液送入电解生产Zn时净化Ge、Cu的成本。

从浮选银精矿中提取分离Ag、Cu的方法 681

 0

本发明涉及湿法冶金技术领域，尤其是一种从浮选银精矿中提取分离Ag、Cu的方法，采用硫脲、尿素联合循环浸出，冷却结晶硫脲Cu，该结晶含Cu15％以上，含Ag2％左右，含Pb0.04％，含Zn1％左右，Al板置换银绵，并再生硫脲，再补加硫脲，补加催提剂后，返回第二次硫脲浸出；循环浸出3-4次后，硫脲Cu产生饱和结晶，用稀H2SO4溶解，再用Cu置换其中的Ag后，用Zn粉置换Cu或蒸发结晶CuSO4.5H2O，结晶后液采用A1置换银绵，并与Cu置换银绵合并在500℃煅烧后用H2SO4或HNO3浸出；用HCl沉淀其中的Ag为AgCl,再用氨水和水合肼混合液还原得99.95％的Ag粉，再铸锭Ag锭。

从电解锌阳极泥中回收锰、铅、银的方法 642

 0

本发明涉及湿法冶金技术领域，尤其是一种从电解锌阳极泥中回收锰、铅、银的方法，利用隔膜电解法使阴极区的电解锌阳极泥中的锰被还原浸出，并且在阴极上产生氢气，在阴极区搅拌作用下，能够加强二氧化锰的还原浸出，使得二氧化锰的浸出率达到95％以上，而硫酸铅以及银的化合物进入阴极浸出渣中，得到富集。在隔膜电解槽的阳极区，浸出中的硫酸锰大部分被电解氧化为二氧化锰，沉积在阳极板上或者沉淀于阳极区底部，少部分硫酸锰残留在电解液中并返回电锌系统补充锰离子。在电解过程中采用石墨作为阳极，使得二氧化锰的纯度达到了80％以上。

合金锌灰矿浆电解浸出生产锌粉的方法 1002

 0

本发明涉及湿法冶金技术领域，尤其是一种合金锌灰矿浆电解浸出生产锌粉的方法，以合金锌灰为原料，采用碳酸钠热水溶液洗脱90‑95％的氯离子后，并采用氢氧化钠溶液配制成碱性矿浆，再将该碱性矿浆进行电解浸出，并将电解浸出采用一体化连续生产，使得生产流程较短，使得在连续生产过程中，杂质被不断的电解以及沉降，进入阳极泥中而锌被电解从阴极板中出来，使得锌的浸出率大幅度的提高，达到了99％以上，而且使得二级电解以上的电解槽中获得的锌粉的质量较高，提高了锌回收效率，降低了污染，降低了成本。

从酸性溶液中脱除砷的方法 683

 0

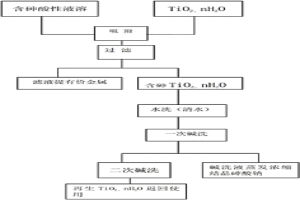

本发明公开了一种从酸性溶液中脱除砷的方法，它涉及湿法冶金技术领域，用TiO2、nH2O可以从含砷10mg/L至30g/L的H2so4溶液，HCl溶液中吸附脱除三价砷和五价砷；酸性溶液的酸度从0.5g/L至150g/L；脱除方式可采用：离子交换柱的自然渗透，真空过滤和按液固比进行搅拌，压滤机压滤；吸附砷后之TiO2、nH2O用10%至20%的NaOH溶液洗涤再生，吸附砷的效果不减，碱洗液经处理后可得含砷50%以上的砷酸钠结晶，对硫酸锌溶液和氯化铟溶液中的砷，脱除过程中Zn2+、In3+不被吸附对含Ge溶液砷和锗都被吸附。它可有效回收砷，解决了其它方法存在的砷的二次污染问题，同时产生一定的经济价值。

加压富氧空气氧化脱除含铁、锌溶液中铁的方法 801

 0

本发明涉及湿法冶金技术领域，尤其是一种加压富氧空气氧化脱除含铁、锌溶液中铁的方法，采用压缩富氧空气与铜离子成分以及结合技术参数的控制，使得对含铁、锌硫酸锌溶液中的铁脱除效果较优，提高了除铁效率，而且有效的避免了氢氧化铁胶体形成，降低了锌损失，降低了除铁成本。

从铟净化渣中回收粗铟方法 779

 0

本发明涉及湿法冶金技术领域，尤其是一种从铟净化渣中回收粗铟方法，通过隔膜电解槽中电解‑浸出同时进行，使得在阳极室内加强铟净化渣中铟的浸出；而且结合在电解过程中，阳极板上析出的氧气对铟净化渣中In2S3氧化，使得铟得到大幅度的浸出，提高了铟的浸出率；而且在电解处理过程中，采用电流密度以及电压的控制，使得Co2+、Sn2+、Pb2+、Fe3+、Cu2+等不会在阴极上析出，尤其是Cd2+、Zn2+等由于电压不够，也不能被电解出来，从而实现铟的大量电解析出；而且处理过程中，温度控制在40‑50℃，使得能耗较低的同时，能够大幅度的将铟浸出，阻碍了其他杂质元素的析出，提高了阴极板上析出的铟的品质，提高了铟的回收率，降低了铟资源的浪费，也避免了氯元素的带入。

高含Cu、Ge原料中Cu、Ge分离方法 681

 0

本发明涉及湿法冶金技术领域，尤其是一种高含Cu、Ge原料中Cu、Ge分离方法，通过将高含铜、锗原料采用硫酸氧化浸出处理后，使得铜锗成分进入到浸出液中，并对浸出液进行电解处理，降低了浸出液中铜的含量，再将电解残液中的铜采用体积分数为30～40％CP180或Mextra1984H的煤油萃取剂进行萃取，使萃余液Cu含量低于500mg/L，大幅度的降低高含铜、锗原料中的铜含量，较大程度避免了锗损失；萃铜余液用铁屑还原铁离子，避免了铁离子对锗提取的干扰，降低了高含铜锗原料中的锗铜提取难度，降低了成本，铜的提取率达到99％以上，锗的提取率达到95.9％以上。

从含Zn、Cu、Ge、Ga、Fe物料中提取Zn、Cu、Ge、Ga的方法 880

 0

本发明涉及湿法冶金技术领域，尤其是一种从含Zn、Cu、Ge、Ga、Fe物料中提取Zn、Cu、Ge、Ga的方法，通过合理的工艺步骤的调整以及各工艺参数的控制，避免了传统处理含Zn、Cu、Ge、Ga、Fe物料时所需要进行尾气处理的缺陷，也避免了铁元素在物料成分给Zn、Cu、Ge、Ga的大量提取所带来的困难，还使得镓的提取分离率得到较大程度的提高，降低了从含Zn、Cu、Ge、Ga、Fe物料中提取Zn、Cu、Ge、Ga的难度，降低成本。

萃取槽混合室搅拌装置 976

 0

本实用新型涉及一种萃取槽混合室搅拌装置,属于湿法冶金领域。它包括轴承座、上端轴承、下端轴承、搅拌轴、搅拌轴皮带轮、搅拌轴皮带轮与搅拌轴连接且位于搅拌轴的顶端，上端轴承和下端轴承位于轴承座内，搅拌轴通过法兰盘与搅拌桨连接，还包括分别位于轴承座上下两端的轴承座端盖、轴承座两端的左右两侧设置有安装耳、轴承座端盖左右两侧设置有内螺孔、轴承座中部设置有注油孔，所述轴承座为一体式结构，安装耳与轴承座整体浇铸成形，轴承座端盖通过内螺纹形式与轴承座锁紧连接。本实用新型具有在运转过程中不易发生移位，工作噪音小，寿命长，而且不漏油等优点。

含氯化锌溶液的综合回收方法 1045

 0

本发明公开了一种含氯化锌溶液的综合回收方法，涉及湿法冶金技术领域；本发明采用N235‑煤油萃取剂在PH3～5的条件下直接萃取ZnCl₄^2‑和氯离子再用30～40％的氢氧化钠反萃负载锌和氯的有机相，碱反萃液再进行氯盐电解，阴极区获得金属锌粉，阳极区获得氯气，电解残液为再生的氢氧化钠，实现了含氯化锌溶液的锌，氯和氢氧化钠的全面高效回收，本发明工艺流程短，氯、锌、铟、镓、铋、锑以及碳酸钠和氢氧化钠都得到了较高的分离回收，其中锌粉中锌的回收率达到95％以上；本发明生产成本低，产品经济价值高，废渣，废水少，环保治理成本低，实现了经济效益最大化。

从含铜窑渣中回收铜、钴、镍、银方法 784

 0

本发明涉及湿法冶金技术领域，尤其是一种从含铜窑渣中回收铜、钴、镍、银方法，通过研磨细，使得窑渣的硅玻璃体结构遭受破坏，并再加入20‑30％占比的硫酸酸化后，再将其焙烧处理，使得硅玻璃体态结构遭受完全破坏，使得大量的成分裸露出来，再采用50‑75g/L的硫酸溶液浸出处理，使得大量的铜残留在浸出液中，同时也使得部分钴、镍等成分进入浸出液中，并且结合萃取铜余液补硫酸后，再将其二次浸出处理，并对萃取钴，萃取铜的萃取剂进行选择，使得能够将浸出液中的钴，铜分离，并结合先进行铜的萃取分离，再进行钴的萃取分离，实现了浸出液中铜、钴、镍的分离，再结合对二次浸出渣采用硫脲浸出，水合肼还原，实现了窑渣中，铜、钴、镍、银的回收。

氧气与双氧水联合除铁的方法 1027

 0

本发明属于湿法冶金技术领域，涉及一种氧气和双氧水联合去除湿法炼锌矿粉中铁离子的方法。包括以下步骤：将99%浓度的氧气通入次氧化锌矿浸出液中，将浸出液中的铁含量降低至1000mg/L；再向浸出液中通入双氧水，调节pH为3.0～3.5，去除沉淀，得到铁含量低于20mg/L的次氧化锌矿浸出液。氧气和双氧水的利用率提高，可达90%，反应快，3h即可反应完毕，可将次氧化锌矿浸出液中亚铁离子的含量降至20mg/L以下，符合工艺需求。本发明工艺简单，效率高，具体较高的经济价值，解决了现有技术次氧化锌矿浸出液中的铁离子含量过高，特别是双氧水利用率低的问题。

从髙硅原料中提取锗方法 783

 0

本发明涉及湿法冶金技术领域，尤其是一种从髙硅原料中提取锗方法，首先采用含氟H2SO4溶液从髙硅原料中氟化浸出锗，并且添加锗络合剂，获得氟化浸出液；再使用叔胺-煤油体系与氟化浸出液进行萃取用氢氧化钠进行反萃取水解，获得含Ge6%以上的锗精矿；萃取余液为含氟余液，加入钙盐中和剂中和并过滤，获得GaF2；再将GaF2用H2SO4溶解，获得含氟的H2SO4溶液，返回氟化浸出过程中再利用；提高了锗的回收率，提高了生产产品的附加值，降低了生产成本，避免了硅包裹锗，使得锗难以被提取出来的技术难题，避免设备被强腐蚀的技术问题，延长了设备的使用寿命。

从含锗氟硅酸溶液中反萃取锗方法 683

 0

本发明涉及湿法冶金技术领域，尤其是一种从含锗氟硅酸溶液中反萃取锗方法，通过采用有机相为N235-煤油体系对含锗氟硅酸溶液进行萃取处理，并对有机相采用含铵根离子的氢氧化钠溶液进行处理；并再向反萃液中采用硫酸调整PH值进行水解锗处理后，对获得沉淀进行煅烧处理获得锗，进而提高了锗精矿的品质，使得锗精矿，含锗≥7％，含F<0.5％，含Si<4％；提高了含锗氟硅酸中锗的提取率，也降低了对含锗氟硅酸溶液中锗的萃取成本。

对含Ge、In、Zn酸浸液中的三价铁离子还原成亚铁离子方法 856

 0

本发明涉及湿法冶金技术领域，尤其是一种对含Ge、In、Zn酸浸液中的铁离子还原成亚铁离子方法，通过先采用ZnSO3在温度为60-70℃的环境中，搅拌处理40-60min；再向其中加入铁屑，持续搅拌反应至少30min，使得萃取前液中的三价铁离子的含量降低至200mg/L以下，进而克服了单纯采用锌来进行还原三价铁离子的成本较高、单纯采用铁屑来还原三价铁离子的排渣量大，成本较高以及硫酸亚铁的结晶产生阻塞管道的问题，降低了后续反应的难度；并且还克服了现有技术中采用亚硫酸钠来还原铁离子存在的后续电解锌的难度较大的缺陷，并且也防止了萃取前液中的锗、铟的含量降低，进而确保了对锗、铟的萃取回收率，增大了附加值。

从锗硅原料中提取锗的方法 722

 0

本发明涉及湿法冶金技术领域，尤其是一种从锗硅原料中提取锗的方法，通过按照传统的矿物质成分含量检测方法，对原料进行检测分析，当锗硅原料含硅≧2％时，将原料区分为化合态原料和合金态原料，并将化合态原料采用二段浸提式浸提，合金态原料采用三段浸提式浸提；每段浸提采用氟化物、氧化物与酸至少两种相结合配制成浸提料，并按照浸提料与原料的比为3-5，并调整温度为80-90℃，浸提3-4h；再将浸提渣置于下一段浸提料中，重复进行上一段浸提方法；再将溶液采用传统的分离提取方法进行分离提取，即可浸提出锗硅原料中≧76％的硅和≧90％的锗。

高炉煤气湿法除尘精脱水器 746

 0

本实用新型涉及一种在冶金系统高炉煤气湿法除尘工艺中使用的高炉煤气湿法除尘精脱水器,包括罐体、罐体中的煤气进气管道、罐体顶部斜上方的煤气出气管道、罐体下的集水锥体和与集水锥体底部相接的排水管、通向罐体的进水管以及与进水管接通的喷淋管,在罐体内部罐体内壁和煤气进气管道之间设有不锈钢丝网脱水器,不锈钢丝网脱水器上方设一层环行喷淋管。煤气出气管道从罐体顶部垂直进入罐体至集水锥体上方,在煤气出气管道下端设置有钢板脱水器,在钢板脱水器上方设一层环行喷淋管。提高脱水效率、处理煤气量加大、提高煤气用户热风炉风温,对节能降耗大有益处,结构简单维修方便,造价低,成本回收期短且检修方便。

从湿法炼锌的铜镉渣中回收锌、铜、镉的方法 1008

 0

本发明属于湿法冶金技术领域，尤其是一种从湿法炼锌的铜镉渣中回收锌、铜、镉的方法，通过氧压浸出、中和除铁、电解、真空蒸馏、分离、铜富渣处理、电解残液处理共七个步骤来完成锌、铜、镉金属的回收，整个工艺流程短、废渣和废水少，环境污染小、生产成本低。

降低湿法炼锌的硫酸锌溶液中Cu、Cd、Ni、Co、Sb含量方法 668

 0

本发明涉及湿法冶金技术领域，尤其是一种降低湿法炼锌的硫酸锌溶液中Cu、Cd、Ni、Co、Sb含量方法，通过对硫酸锌溶液中成分含量的检测，并做记录，再调整硫酸锌溶液的PH值为2.5-3.5，进而使得硫酸锌在进行后续的纯化工艺能够满足条件要求，促进了硫酸锌中Cu、Cd、Ni、Co、Sb元素的排除率，提高了硫酸锌溶液的纯度；并结合处理过程加入除钴剂再进行搅拌，再向其中加入锌粉，再搅拌过滤，使得硫酸锌中的Cu、Cd、Ni、Co、Sb元素能够同时被除去掉，降低硫酸锌中杂质元素的含量，提高了硫酸锌的纯度；并且还使得净化过程能够在50-60℃的环境下完成，降低了净化过程的能耗。

从银锰矿中分离提取Mn、Fe、Pb和Ag的湿法冶金方法 759

 0

本发明公开了一种从银锰矿中分离提取Mn、Fe、Pb和Ag的湿法冶金方法，包括以下步骤：用盐酸浸出银锰精矿，再用NH4HCO3调节pH，得到氯化铵浸出液，用氯化钙的盐酸溶液浸出氯化铵浸出后的渣得到氯化钙浸出液；再电解氯化铵浸出液，制得铁粉；残留液中用结晶法制得MnCl2·4H2O，热分解制得氯化锰；再用金属铅从氯化钙浸出液中置换得到Ag，用金属铁或铝置换得到Pb，本发明的方法较火法冶炼银锰矿投资省，回收率高，经济效益显著。
