江苏镇江有色金属湿法冶金技术理论与应用

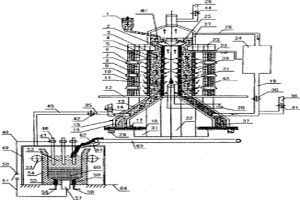

用低镍物料冶炼镍铁及含镍铁水工艺及设备 961

 0

本发明涉及一种用低镍物料冶炼镍铁及含镍铁水工艺及设备,属于冶金工业炼钢原料。将含镍铁原料与还原剂、熔剂、催化添加剂混合,制备成超细粉,混合造成球团物料,送入到还原炉内,经还原反应后,得到镍铁合金球团,将还原后的球团直接加入有衬电渣炉中冶炼成镍铁合金或含镍铁水;该设备由内外加热竖炉式还原炉、有衬电渣炉和余热回收系统组成。优点:1.还原温度低,速度快,减少了能源消耗,降低生产成本,生产效率高,质量的均匀性好。2.机械化程度高,工序简单,产量大,可规模化生产。3.减少原料浪费,降低环境污染。4.采用氧化镍矿或含镍废弃物为原料来源广泛,成本低。5.废弃资源循环利用,节约了资源消耗。6.采用有衬电渣炉直接冶炼高温球团,热效率高,能耗低,材质纯净度高质量好,设备简单投资少。

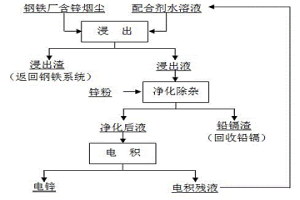

钢铁厂含锌烟尘制取电锌的方法 785

 0

本发明涉及钢铁厂固废资源的综合利用领域，尤其涉及一种钢铁厂含锌烟尘湿法处理制取电锌的方法。在弱碱性氨基乙酸盐水溶液中，利用配体氨基乙酸根离子与含锌烟尘中的金属离子配合能力的差异，选择性浸出钢铁厂含锌烟尘中有价金属Zn、Pb和Cd，浸出液用锌粉还原净化后得铅镉富集渣，净化后液直接进行电积得电锌。本发明所用体系温和，对设备防腐要求低，对人体和环境毒副作用小，属于清洁冶金工艺；所用配合剂水溶液在处理过程中可实现再生，循环利用，处理成本低；能处理高含铁的含锌烟尘，实现铁和锌的深度分离；能有效脱除钢铁厂含锌烟尘中Zn、Pb和Cd有毒重金属元素，制取电锌，且有效富集有价金属铅镉，实现资源的综合利用。

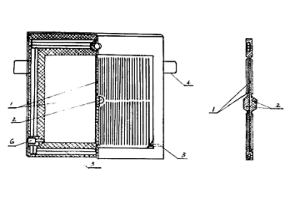

挤压膜滤板 656

 0

挤压膜滤板为过滤工艺设备中的一种橡胶制品， 主要用作悬浮状固液相的物料分离，广泛用于有机化 工、染料、日用化工、食品及石油工业、湿法冶金、污水 处理等工业领域。本实用新型与已有技术在结构上的根本不同之 处在于：把钢性的滤室两侧设计成两瓣弹性挤压膜。 过滤时，向膜腔通入带压流体，使膜向两侧鼓胀，以便 挤压滤室内的滤饼而得到高质量的滤饼。

超声化学高效制备镍包覆铜复合粉末的方法 955

 0

本发明属于粉末冶金技术领域，特指一种利用高能超声技术与湿法冶金相结合制备镍包铜复合粉末的制备方法。本发明采用高能超声处理技术与碱性化学镀制备方法相结合，利用高能超声的空穴效应、震荡等效应，使得制备的镍包覆铜复合粉末效率高，分散性极好，粉末均匀不团聚，颗粒成圆球状，粒径大小30μm-90μm，镍包覆完整，镀层致密，呈晶态。本发明超声化学制备镍包铜复合粉末的方法制备工艺简单，经济高效、包覆完全，无偏析，可实现高质量的镍包覆铜复合粉末工业化生产。

可以减少镍精矿常压直浸中苛性溶剂使用量的方法 1050

 0

一种可以减少镍精矿常压直浸中苛性溶剂使用量的方法,属于有色金属湿法冶金领域。按照以下步骤进行:将镍精矿粉碎至粒度为0.053-0.075mm占90%以上,将镍精矿与水混匀成矿浆于不锈钢反应器内,其中水与镍精矿的重量比为5-30∶1;加入浓硝酸;其中浓硝酸与镍精矿的重量比为0.75-1.5∶1。在超声波作用下(频率20.02kHz,功率50-150W)浸出至少60min,镍浸出率高达98%-99%时,可使苛性硝酸用量比同样浸出率、同样时间,但更高温度(95℃)下机械搅拌浸出时的硝酸用量减少30%-40%。本发明大幅度降低了工业苛性酸-硝酸的用量;在实验条件更利于机械搅拌浸出的条件下,使用超声波比使用常规机械搅拌的浸出过程可节约硝酸量30%-40%;超声波下的反应在常压下进行,不需要专门加热,精矿不需要预处理。

超声波作用下硫化镍精矿的快速直浸法 826

 0

超声波作用下硫化镍精矿的快速直浸法,属于重有色金属湿法冶金领域。按照下述步骤进行:将镍矿粉碎(或直接使用市售粉矿),使其矿粒度为0.15～0.08mm占90%以上;将镍矿与水混匀成矿浆置于不锈钢反应器内,其中水与镍矿重量比为5～30∶1;加入氧化剂,其中所述的氧化剂可以是硝酸钠或硝酸钾;其中固体氧化剂与镍矿重量比为0.5～1.0∶1;再加入98%浓硫酸,其中浓硫酸与镍矿重量比为0.5～1.1∶1,最后在超声波作用下,其中所述超声波频率20.02kHz,功率为50～150W;常压常温下直接浸取40～60min。本发明具有常压操作,反应速度快,浸出率高,达到97%～99%的浸出率仅用40～60min,且使用固体硝酸盐为氧化剂,相对安全、便宜的特点。

耐高温的粉末冶金用原料添加设备 1671

 0

粉末冶金过程中在对原料进行添加时，大多是直接通过一个加料管将原料加入到加工设备中，这样加入的原料会有板结的现象出现，影响加工质量，且加料管周围会飘散出原料粉末，使得加工现场的环境较差，工作人员吸入后会影响身体健康。因此，发明一种耐高温的粉末冶金用原料添加设备来解决上述问题很有必要。

粉末冶金领域中间包转运平台 1541

 0

目前，中间包转运平台在实际使用时，没有设置固定的结构，这样在转运过程中中间包容易晃动，会造成中间包的损坏，且转运装置也没有设置减震结构，这样中间包在移动过程中会因路面不平而产生较大晃动，使得中间包不够稳定，容易损坏其内部结构。因此，发明一种粉末冶金领域中间包转运平台来解决上述问题很有必要。
