全部
▼
热搜：
670
0

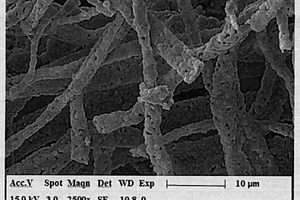

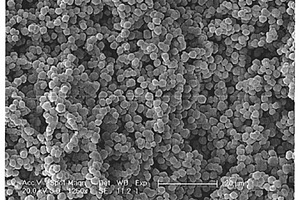

本发明涉及一种制备单分散硒化锌粒子的方法，属于无机材料制备技术领域。本发明采用双坩埚法，将静电纺丝技术与硒化技术相结合，制备了单分散ZnSe粒子。本发明包括三个步骤：(1)配制纺丝液。将Zn(NO3)2·6H2O和PVP，加入到DMF溶剂中，形成纺丝液；(2)制备ZnO纳米纤维。采用静电纺丝技术制备PVP/Zn(NO3)2复合纳米纤维，再进行热处理得到ZnO纳米纤维；(3)制备单分散ZnSe粒子。采用双坩埚法，用硒粉对ZnO纳米纤维进行硒化处理，得到单分散ZnSe粒子，具有良好的晶型，直径为2.3±0.15μm。单分散ZnSe粒子是一种重要的功能材料，将在太阳电池、发光二极管、激光器、生物医学、平板显示、信息的存储与传输、闪烁器、催化等领域得到应用。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。
1012
0

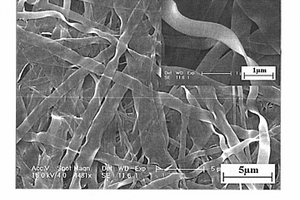

本发明涉及一种制备硒化镉纳米带的方法，属于纳米材料制备技术领域。本发明采用双坩埚法，将静电纺丝技术与硒化技术相结合，制备了CdSe纳米带。本发明包括三个步骤：(1)配制纺丝液；(2)制备CdO纳米带，采用静电纺丝技术制备PVP/Cd(NO3)2复合纳米带，在空气中进行热处理得到CdO纳米带；(3)制备CdSe纳米带。采用双坩埚法，在氩气保护下用硒粉对CdO纳米带进行硒化处理，得到CdSe纳米带，具有良好的晶型，宽度为2.1560±0.2014μm，厚度为618nm，长度大于50μm。硒化镉纳米带是一种重要的功能材料。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。
667
0
本发明的一种制备具有二氧化钛纳米粒子涂层的石英毛细管的方法属于无机功能材料制备工艺的技术领域。将平均粒径小于5nm的二氧化钛纳米粒子分散在溶剂中，超声处理至分散均匀，得到浓度为20～150g/L二氧化钛纳米粒子溶胶；将石英毛细管用去离子水冲洗10分钟，自然晾干后置于注射泵上，用微量进样器将二氧化钛纳米粒子溶胶注射到毛细管内进行涂覆，涂覆完成后，在恒温恒湿条件下干燥2个小时。本发明制备工艺简便，制备条件温和，有利于工业化生产。且制备过程中无需引入任何模板剂、致孔剂等添加剂，制得的具有二氧化钛纳米粒子涂层的石英毛细管柱在固相微萃取及微反应器等方面具有广泛的应用前景。
851
0

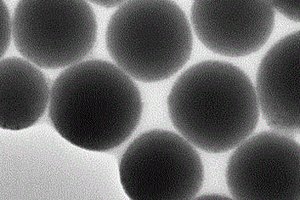

本发明属于无机氧化物纳米功能材料制备领域，特别涉及一种既具有光热性能又具有超顺磁性的Fe3O4纳米聚集体的制备方法。先制备油酸、油胺修饰的Fe3O4纳米粒子，再以其为构筑单元，通过调控纳米粒子表面配体与溶剂间的相互作用构建尺寸可控、具有光热性能和超顺磁性的Fe3O4纳米聚集体。本发明制备方法操作简便，重复性好；纳米粒子聚集体尺寸易于调节，具有优于Fe3O4纳米粒子的超顺磁性和光热性能，稳定性好，易与生物分子作用，可用于肿瘤的靶向光热治疗等领域。

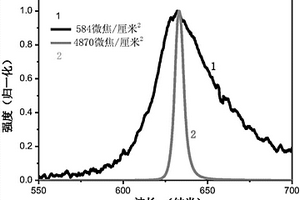

一类新型高效单苯环红光发光性质的二烷氨基对苯二甲酸酯衍生物及其化合物晶体在放大自发发射(ASE)方面的应用，属于有机单苯环红光功能材料技术领域。是在乙酸酸性条件下以甲醇为溶剂，2, 5‑二甲氧酰基‑1, 4‑环己二酮分别与甲胺水溶液、乙胺水溶液、异丙胺、正丁胺或正辛胺反应得到。二烷氨基对苯二甲酸酯衍生物晶体为针状，具有高效红光发光性质(603～620nm)，发光效率均在0.31以上，可以作为有机激光材料应用于放大自发发射(ASE)，泵浦激光器的波长采用355nm，脉冲时间10ns，频率10Hz，在激发光强高于一定泵浦强度时，光谱明显窄化，其半峰高宽度，仅为几个纳米。化合物的阈值为92uJ/cm2，是目前有机发光晶体应用于ASE方面达到的较高水平。
791
0
聚乙二醇凝胶法合成Y2O3稳定的立方系ZrO2 纳米晶陶瓷粉，以分子量M＝1540～20000的聚乙 二醇作为胶体颗粒的保护剂，通过加热脱水形成凝 胶。经过500～1000℃，0.5～2h，空气气氛下灼烧， 可得到用Y2O3稳定的立方系ZrO2纳米晶陶瓷粉。 其平均晶粒尺寸随灼烧条件不同，可达4nm至 30nm之间。本发明所制备的纳米晶陶瓷粉，主要用 于在功能材料领域中热敏、固体电解质燃料电池、氧 传感器及结构陶瓷器件制造过程中所用的陶瓷粉。
1090
0

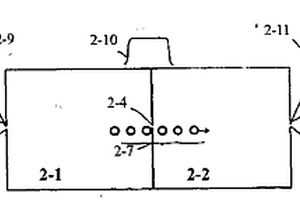

本发明涉及应用于瞬态光学和超快速光谱学消除单色仪时间弥散的方法。入射光子群进入入射狭缝从时间上拉开间隔、形成中间光子群;利用时间弥散补偿器使中间光子群的各光子光程分别受到不同大小的补偿,使各光子的总光程相等,使出射光子群恢复到与入射光子群的时间一致性,利用时间弥散补偿器补偿后的出射光脉冲恢复到入射光脉冲的波形,使出射狭缝输出单色光。消除了单色仪的时间弥散,既适于光谱能量分辨,又适于光谱时间分辨。本发明在物理学、化学、生物学、材料和信息科学、医学和药学中应用,如原子分子,团簇,低维结构,化学反应动力学,光功能材料和器件,电荷转移动力学,光合作用吸能、传能和转能,药物鉴别,免疫分析等技术领域。

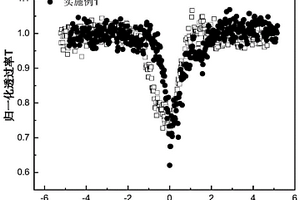

本发明涉及一种功能化氧化石墨烯‑酞菁非线性光学复合材料及其制备方法和应用，属于非线性光学复合材料技术领域，改善了现有技术的不足，得到了有效光限幅激光防护的功能材料。本发明的非线性光学复合材料，由酞菁和功能化氧化石墨烯键合而成，其中功能氧化石墨烯为不对称功能化氧化石墨烯、对称功能化氧化石墨烯中的一种。该非线性光学复合材料形成了电子给体受体系统，有利于电子快速的转移，同时不同非线性机制的结合，使酞菁和氧化石墨烯互相协同作用表现出优异的三阶非线性光学性能且性能稳定，同时降低了在有机溶剂中的聚集效应，能够作为光限幅材料的应用，尤其适用于激光器件防护。
1117
0

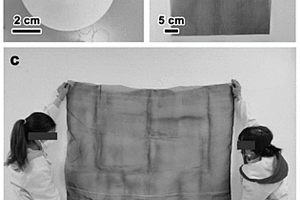

一种平方米级、高活性、高稳定性镍电极、制备方法及其在碱性水裂解析氧方面的应用，属于无机功能材料技术领域。是以镍材料为基底，以含三价铁化合物和硫代硫酸盐的去离子水溶液为成膜液，在室温下将镍材料置于成膜液中均相成膜0.5～10min后取出，用去离子水和乙醇依次冲洗多次，室温下干燥，得到表面形貌为无定型纳米片的表面改性的镍电极。其中，三价铁化合物为六水合三氯化铁或硫酸铁，镍材料为镍网、镍片或泡沫镍。本发明不受制备容器的限制，无需外界能量输入，在室温下即可反应，制备工艺简单，制备周期短，可重复性高，所制备的镍电极在碱性条件下(6M KOH)具有较高的电催化析氧活性和稳定性。
1047
0
本发明涉及一种抗H2O、SO2、重金属和粉尘毒化的烟气脱硝多元催化剂，属于多元金属氧化物功能材料技术领域。本发明提供了一种Fe‑Ce‑Mn‑Ni‑Zr/TiO2六元金属复合氧化物催化剂。本发明采用的多元脱硝催化剂，具有较宽的脱硝温度窗口以及较好的低温脱硝活性，尤其是抗H2O、SO2、重金属和粉尘毒化能力较强。
775
0

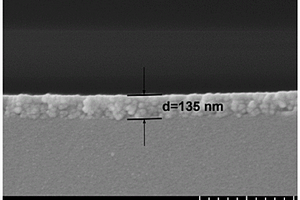

亚稳态AlZnO固溶合金薄膜激光烧蚀制作方法属于光学功能材料技术领域。现有用来制作AlZnO固溶合金薄膜的方法十分繁琐。本发明之亚稳态AlZnO固溶合金薄膜激光烧蚀制作方法属于一种Sol‑Gel法，其特征在于，确定AlxZn1‑xO中的x的值为：0＜x＜1，按所述x的值确定乙酸锌和乙酸铝的摩尔比，将所述乙酸锌和乙酸铝溶于有机溶剂，加入与锌离子和铝离子等物质量的乙醇胺，搅拌后得溶胶液；将所述溶胶液旋涂于基片上，低温热处理得凝胶膜；采用激光烧蚀所述凝胶膜，激光功率为5～30W，烧蚀时间为1～1000sec，激光光源出光口与凝胶膜之间的距离为1～50cm，得亚稳态AlZnO固溶合金薄膜。
916
0
本发明涉及一种无机功能材料的制备,尤其是以多孔矿物为载体,负载宽禁带N型半导体制备光催剂及其方法。用天然多孔矿物和人工改性获得的多孔矿物制备成载体,负载具有光催化功能的N型半导体及复合半导体,所制得的催化剂应用于有机污染物的光催化降解或作为涂料填料的应用,中毒后能再生。本发明所制备的载体比表面积大、吸附能力强、附着力好、环境成本低,且能够显着地提高光催化剂效能,降低催化剂中毒风险;制备的半导体或复合半导体溶胶,光响应范围涵盖可见光和紫外光区,可有效利用光能,有利于降低光源成本;采用溶胶-凝胶浸渍方法实现负载,条件温和,分布均匀,工艺简单,便于批量生产。
998
0
本发明涉及一种利用光刻胶固定柔性材料衬底的方法，属于微电子技术领域。选取平的硬质衬底和柔性衬底，清洗、吹干、烘干，所述硬质衬底材料为石英片，所述柔性衬底材料为聚酰亚胺PI、对苯二甲酸乙二醇酯PET、或聚丙烯己二脂PPA；衬底粘合，利用粘合材料将硬质衬底和柔性衬底较好地粘合、固定，所述衬底粘合材料为光刻胶。本发明解决了柔性衬底材料在工艺过程中的弯曲、翘曲问题，同时，解决了衬底间产生气泡的问题。保证了柔性衬底在功能材料生长与器件制备过程中的平整度，可以应用于柔性可穿戴电子技术、柔性显示、柔性传感器、柔性太阳能电池等技术领域中。
833
0

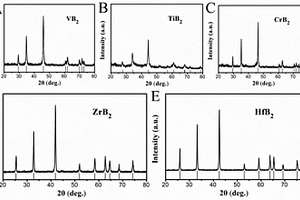

一种过渡金属硼化物的低温制备方法，属于无机功能材料技术领域。是以过渡金属氯化物为金属源，以无定型硼粉为硼源和还原剂，以硝酸盐作为熔融盐和氧化剂，将上述物质混合后在红外灯照射下充分研磨，然后在惰性气体中煅烧，煅烧温度为400～500℃，煅烧时间为30～120min，之后将煅烧产物分别用二次蒸馏水和乙醇离心洗涤2～6次，40～60℃条件下真空干燥2～4h，即可得到纯相的过渡金属硼化物，包括VB2、TiB2、CrB2、ZrB2、MoB2和HfB2等。该方法与传统的方法(碳热还原法、金属热还原法、无机熔融盐法等)相比，显著降低了反应温度，操作简单，重复性好，可控性好，适用于大规模生产。
859
0

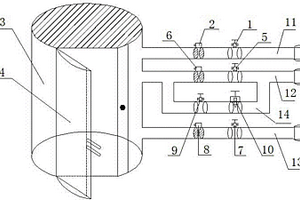

本发明涉及一种溅射用辉光放电发生方法与装置，属于光电功能材料制造方法及装置领域。基于传统设备使用方法，在工作气体气路安装辅助气路，阀门控制辅助气路的流量，实现生长室内氩气压强的快速转变，简化并加快辉光放电发生过程，达到节省气源（氩气）、提高效率、提高实验操作精度等目的。有益效果是对于工作气体用量快速方便的控制可以有效地减少原材料的消耗，降低制造成本；辅助气路操作简单、便于控制，简化了辉光放电发生过程的操作工艺。
1009
0
沸石与硫化镉纳米复合材料及其制备方法分别 属于无机功能材料和精细化工制造技术领域。沸石是一种具有 纳米数量级尺寸孔结构的材料，而硫化镉又是一种具有特殊发 光性能的材料。以沸石为主体，以硫化镉为客体，制备一种纳 米复合材料以及这一制备方法是本发明的内 容。该材料就是在沸石的纳米孔道中，引入一定重量比例的硫 化镉所生成的纳米复合材料。该方法是在现有离子交换法和水 热法的基础上实现的，即向Cd2+ 的乙醇溶液中加入沸石，搅拌，过滤，洗涤，在90～110℃温 度下干燥，加入硫代乙酰胺，将此混合液密封于高压容器内， 在150～200℃温度下加热，冷却后过滤，洗涤，在50～70℃ 温度下干燥，从而制得沸石与硫化镉纳米复合材料。本发明之 产品可以用做发光材料，本发明之方法可以用来制备各种沸石 与硫化镉纳米复合材料。
798
0

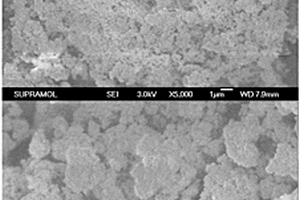

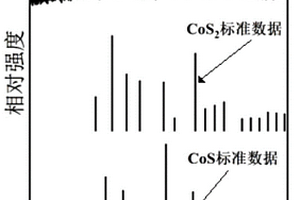

本发明涉及功能材料制备技术领域，具体公开了一种金属硫化物纳米材料及其制备方法和应用，所述金属硫化物纳米材料是以金属氯化物作为相应的金属源，以三聚硫氰酸三钠盐作为螯合剂和硫源，通过加热热解制得；而提供的制备方法简单，通过采用三聚硫氰酸三钠将重金属离子络合后通过采用高温热解的方式直接实现将金属硫化生成金属硫化物，简便易操作，避免了后处理水热反应产物时硫化氢气体对身体的危害，同时能够实现硫化物的精准控制，且没有残余硫需要处理的问题，可以简单、快速、准绿色的合成金属硫化物纳米材料，解决了现有金属硫化物合成方法存在无法实现绿色合成的问题，具有广阔的市场前景。
1007
0

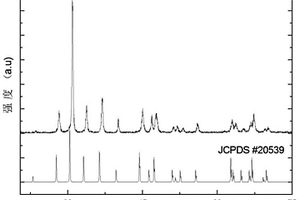

本发明提供一种直接制备四方相PbSe2化合物的方法，属于功能材料制备的技术领域。制备方法以Pb粉和Se粉为原料，有干法球磨、湿法球磨、制得粉末前驱物、高压合成的过程；具体的是将Pb粉和一半量Se粉混合，于充保护气体的球磨罐中以350～450转/分转速球磨1～2.5小时；加入剩余的Se粉和乙醇，在充保护气体的球磨罐中湿法球磨；产物干燥处理后制成块体进行高压合成，在3.8～5GPa、600～800℃下保温保压40min，得到四方相结构PbSe2化合物。本发明的制备方法成本低廉、制备周期短、工艺简单、节约能源、无需后继除杂工序得到的高纯度致密块体材料，因此适合大规模工业生产。
本发明提供一种红外发射的阳离子骨架二维晶态有机多孔材料及其制备方法，属于有机多孔功能材料制备方法领域。解决现有的晶态有机多孔材料在潮湿的环境中易分解的问题。该有机多孔材料利用有机反应中烯醇式到酮式的转变，并通过形成分子内的氢键，使得制备的有机多孔材料不仅具有良好的结晶性，而且能够在酸和碱的溶液中保持其晶态的结构。同时，骨架中的具有共轭的发色团，使材料在紫外光的激发下能够发射625纳米的红光。
698
0
本发明涉及功能材料技术领域，尤其涉及一种淀粉基疏水纸、其制备方法及应用。所述淀粉基疏水纸的制备方法包括：A)将纸材料与N,N‑二甲基乙酰胺搅拌混合，得到纸浆；将改性淀粉、疏水二氧化硅粒子和N,N‑二甲基乙酰胺混合，得到改性淀粉溶液；B)将所述改性淀粉溶液和所述纸浆搅拌混合，得到混合浆液；C)将所述混合浆液与戊二醛溶液搅拌混合，抽滤后，得到淀粉基疏水纸。所述淀粉基疏水纸作为油水分离材料适用于油包水乳液的破乳分离，并且可以获得较高的油水分离效率。本发明以淀粉和二氧化硅为添加剂，即可降低原料成本，又可使制备的分离膜具有生物降解性，且淀粉可再生，来源广泛，便于分离膜的大规模生产和应用。
954
0

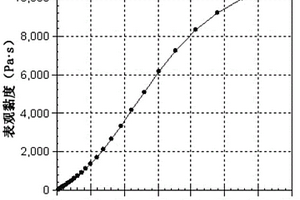

本发明提供了一种高分子复合磁性粉体的磁流变液及其制备方法，属于磁性材料和功能材料的技术领域。所述磁流变液由复合磁性粉体、载液和触变剂组成，所述复合磁性粉体为聚芳醚砜类高分子包覆后的磁性粉体。磁流变液制备过程是，首先通过溶剂蒸发干燥法制得复合磁性粉体，然后通过搅拌混合载液和触变剂，加入所述复合磁性粉体，通过超声和搅拌制备出均匀分散的特种工程高分子复合磁性粉体的磁流变液。本发明的磁流变液体系的制备过程简单，便于大规模生产，采用特种工程高分子为铁磁性粉体的包覆材料，解决了沉降和耐油性问题，体系的磁流变效应维持在很高的水平。
1016
0

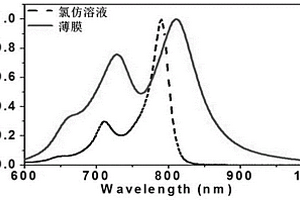

本发明涉及一种基于五元芳杂环并BODIPY的二聚体及其制备方法，属于有机功能材料领域。本发明的二聚体的结构式如式I所示。本发明还提供了上述五元芳杂环并BODIPY的二聚体的制备方法，其是采用Stille偶联反应法制备二聚体化合物，即在惰性气氛保护下，将稠并BODIPY的单溴代物、锡试剂、钯催化剂以及配体溶解在有机溶剂中，在避光和加热条件下进行Stille偶联反应，得到五元芳杂环并BODIPY的二聚体。本发明的基于五元芳杂环并BODIPY的二聚体类化合物具有制备方法简单、反应条件温和的特点，同时该类化合物在近红外区具有强吸收/发射特征，在有机太阳能电池、近红外光电探测、生物检测、光动力治疗等领域应用潜力巨大。
911
0

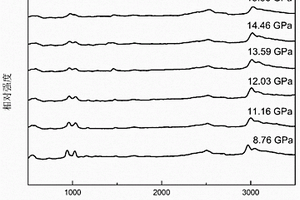

本发明的一种使NH4H2PO4反铁电消失的方法属于功能材料制备技术领域，在金刚石对顶砧装置中完成的，以T301钢片为垫片，利用金刚石对顶砧装置将垫片预压，利用激光打孔机在金刚石压砧砧面压痕处同圆心打孔作为样品腔，将NH4H2PO4粉末、传压介质和压力标定物密封在金刚石对顶砧装置中，设置对顶砧装置压力6.59～15.0GPa，对样品施加压力，保持3分钟，得到反铁电性消失的NH4H2PO4晶体。本发明在室温条件下即可实现，操作简单，制备周期短，且所制得的晶体中不易引入杂质，制备的产物纯度高。
1034
0

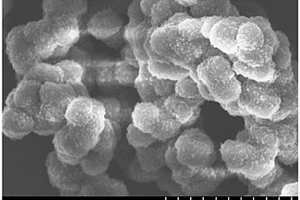

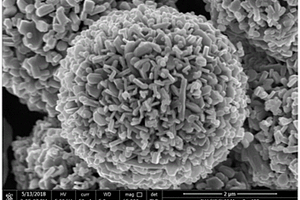

本发明的一种制备不同直径尺寸球形多孔形貌V2O5的方法，属于微纳米功能材料制备的技术领域。制备方法的第一步以偏钒酸铵、盐酸羟胺与乙二醇为原料进行混合，混合溶液通过不同的搅拌时间用水热法制备出不同直径尺寸的前体VEG；第二步将前体VEG在空气中300～600℃下煅烧3～4小时，制备出球形、多孔的V2O5的形貌。本发明具有的水热合成和空气中煅烧具有操作简单、便捷安全、低温节能、重复性好的优点；只通过控制混合溶液搅拌时间就可以得到不同直径尺寸产物；产物的高纯度、不同直径尺寸的球形多孔V2O5新形貌，是锂离子电池中良好的阳极材料。
851
0
本发明涉及一种硫化镍纳米带的制备方法，属于纳米材料制备技术领域。本发明采用静电纺丝技术与硫化技术相结合，制备了NiS纳米带。本发明包括三个步骤：(1)配制纺丝液。将Ni(NO3)2·6H2O和PVP，加入到DMF溶剂中，形成纺丝液；(2)制备NiO纳米带。采用静电纺丝技术制备PVP/Ni(NO3)2复合纳米带，再进行热处理得到NiO纳米带；(3)制备NiS纳米带。采用CS2对NiO纳米带进行硫化处理，得到结构新颖纯相的NiS纳米带，具有良好的结晶性，属于六方晶系，空间群为P63/mmc。NiS纳米带的宽度为0.8～2.4μm，厚度83.2nm，长度大于100μm。NiS纳米带是一种重要的功能材料，将在光催化、红外探测、太阳能存储、光敏材料等领域得到应用。本发明的制备方法简单易行，可以批量生产，具有广阔的应用前景。
本发明提出一种在不规则金属表面远程快速大面积制备抗腐蚀结构的方法，属于多功能材料的制备技术领域，采用飞秒激光光丝加工以及硬脂酸表面硅烷化处理相结合的方法来实现在金属样品表面上快速大面积远程制备多功能表面，通过程序化控制二维位移平台的运动轨迹来实现飞秒激光光丝对样品的连续弓字型扫描，进而对样品进行硬脂酸表面硅烷化处理，最终在金属样品表面上实现具有抗腐蚀特性表面的制备，由于光丝核区的激光强度是恒定的，因此结合光丝和传统的飞秒激光表面加工技术，可以加工不规则的样品表面；又由于光丝直径大以及传播距离远的特点，可进行远程快速制备。制备的表面水接触角可高达160°以上，并且可将腐蚀速率降低6个数量级。
648
0
本发明公开了一种高强度的多孔碳化硅陶瓷材料及其制备方法，属于功能材料技术领域，本发明针对现有的二次挂浆工艺，且不能消除孔洞，提高强度有限的问题。本发明通过第一层浆料中硅粉与聚氨酯孔筋裂解产生的残炭发生反应烧结，减小甚至消除孔筋中空结构，并可以在烧结前行二次浸浆，进一步提高其力学强度和抗热震性的高强度多孔碳化硅陶瓷材料及制备方法。相比传统二次挂浆工艺，可以有效消除或减小多孔碳化硅陶瓷材料孔筋孔洞，提高多孔碳化硅陶瓷孔筋致密度；相比渗硅处理无需二次高温烧结，残余硅含量极低，从根本上解决了多孔碳化硅陶瓷材料强度低的问题。本发明制备方法简单，可以降低能源消耗，缩短制备时长，减少成本，适合大批量生产。
913
0
本发明公开了一种含苯乙炔基三胺单体及其制备方法和应用，本发明属于高分子材料的技术领域。本发明所提供的三胺单体是三(4‑(2‑(4‑氨基苯基)乙炔基)苯基)胺，由于该单体中引入了具有良好的光、电性能的三苯胺结构以及具有共轭稳定性的苯基乙炔基基团，以此单体合成的聚合物具有良好的光电性能。并且由于本发明中所制备的超支化聚酰亚胺的分子结构支化度高，在分子内部存在着许多纳米级别的空腔，利用这些空腔，可以将对光电性能具有影响的纳米粒子引入到超支化聚合物中，有利于新型光电功能材料的开发与应用。

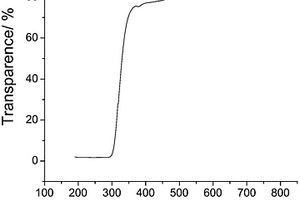

本发明公开了一种基于蝴蝶鳞片陷光特性的仿生抗反射光学膜及制备方法和用途，属于功能材料技术领域，本发明基于蝴蝶鳞片的陷光特性，以透明玻璃为基板，采用溶胶凝胶法与选择性腐蚀相结合的方法，制备出具有纳米级光栅结构的二氧化硅基仿生抗反射光学膜材料。所制备的光栅结构由一系列平行的脊组成，每条脊上分布有斜向梳齿状结构。通过在玻璃基板上构筑该种光栅结构，当有光线照射到该种仿生抗反射光学膜材料表面时，入射光线之间发生干涉，同时透射进入光栅结构中的光在其内部发生多次折射及反射，从而达到了降低材料表面反射的目的。本发明提供了一种设计及制备抗反射膜材料的一个新途径，其制备工艺简单，成本低廉，节能环保。
953
0

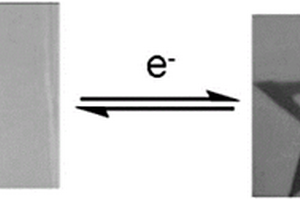

一类电致变色复合材料及制备电致变色器件，属于功能材料技术领域。电致变色复合材料由可氧化还原的物质、电解质和pH染料共混组成。可氧化还原物质能通过自身在电场作用下的酸性可逆变化，来引起与其接触的pH染料发生结构及光学性质的变化。与现有的电致变色材料相比，电致变色复合材料具有众多的优越性，首先是其电致变色的响应速度快，远快于现有的电致变色材料。其次是其杰出的稳定性和可逆性，这类电致变色复合材料经过上万次的可逆变色实验，几乎看不出颜色衰减，这点也远比绝大多数现有的电致变色材料优越。另外，由于pH染料数量众多，由此组合的电致变色复合材料具有宽泛的颜色选择性，这也是现有电致变色材料所无法比拟的。
中冶有色为您提供最新的吉林长春有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
