全部
▼
热搜：
1028
0
本发明涉及一种三维网络结构的丝瓜络基衍生碳电极材料的制备方法，属于新能源电子材料技术领域。除了传统活化碳化法，采用Co离子催化石墨化的方法，得到三维网络结构的丝瓜络基衍生碳，其制备工艺为：将丝瓜络于300℃预碳化，并浸渍在0.05mol/L的硝酸钴溶液中24 h，不离心不洗涤，烘干后，按照m样:mKOH=1:1的比例进行混合干燥，在700℃下碳化90min，冷却室温后酸洗干燥，即得最终产物。制备的三维网络结构的丝瓜络基衍生碳作为电极材料，高活性物质负载量（10 mg）时仍具有出众的体积比电容量及质量比电容量。在0.2 A/g时，体积及质量比容值分别为1188.8 F/cm3和653.3F/g，倍率性能高达75%，电容性能优势明显，展示出丝瓜络基衍生碳电极材料巨大的市场应用前景。
723
0
本发明属于新材料及新能源领域，特别涉及一种碳包覆氧化镍/金属镍（NiO/Ni）及其简单合成方法。包括如下步骤：称取可溶性的镍盐、有机燃料及燃烧助剂，配制成水溶液，搅拌溶解至透明溶液；将溶液加热到50-100℃，水分不断蒸干至粘稠状的凝胶状态；将凝胶加热到140-290℃，凝胶发生自蔓延燃烧，得到黑色的疏松粉末，将所得粉末加入到溶剂中清洗干燥，即得高纯目标材料。本发明工艺简单容易操作，原料廉价易得，所制备的NiO/Ni结晶质量高，而且黑色的碳增强了其导电能力，将在锂离子电池、超级电容器等器件中得到应用。本发明的工艺成本低，避免了通常的多步复杂工艺、工艺周期长或昂贵设备等，适合工业化大规模生产。
1033
0
本发明公开了基于附加虚拟调制的闭锁故障后直流过电压抑制方法，包括：测量新能源孤岛经柔直电网接入时的直流电压信号；基于该直流电压信号判断附加虚拟调制控制策略是否投入；利用附加虚拟调制控制策略的投入与否来延长达到直流电压限值的时间，抑制闭锁故障后直流过电压。本发明针对新能源孤岛经多端真双极柔直电网接入系统，当受端换流站或交流系统发生故障造成功率输出受阻时，投入附加虚拟调制控制策略，降低流入直流电网的功率，延长达到直流电压限值的时间，抑制直流电压上升速度，且经济成本较低。附加虚拟调制控制策略根据直流电压情况自动投入自动退出。
686
0
本发明属于纳米材料制备技术领域和新能源领域，尤其涉及一种Nb2O5纳米棒的制备方法和应用。所述Nb2O5纳米棒的直径和长度分别为20~100 nm和100~900 nm。制备方法为取多层MXenes置于四甲基氢氧化铵溶液中加热搅拌，得到的上层溶液即为少层MXenes溶液。取少层铌基MXenes溶液转移到反应釜中，加热，冷却，离心，干燥，便可得到最终产品。本发明采用简单的水热方法，将二维MXenes材料转化为一维纳米棒，且纳米棒结构均一，晶化程度极高。作为锂离子电容器负极材料时，因纳米尺寸的结构，可缩短离子扩散路径，从而表现出更快速的充放电过程及优异的循环性能。
898
0
本发明涉及一种微波辅助制备藕粉衍生碳电极材料的方法，属于新能源电子材料技术领域。所得电极材料便宜易得，电化学性能优异。由微波辅助制备的藕粉衍生碳电极材料的制备方法如下：称量10g藕粉，20ml去离子水，分散后移入微波反应釜，190℃加热6 h。冷却至室温后进行抽滤，洗涤，干燥。按照m样：mKOH=1：0.5的比例将KOH在烧杯中溶解后与样品进行混合并干燥。将样品在700℃下加热1h。酸洗，干燥后进行制样测试。制备得到的藕粉衍生碳电极材料，在0.2A g‑1时，比电容值为480g‑1，10 A g‑1时的电容保持率达到了0.2Ag‑1时的55％，电化学性能优异。本发明制备得到藕粉衍生碳电极材料成本低廉、便宜易得、结构稳定、具有高的实际应用价值。
1124
0
本发明公开了一种金属管材在金属真空管太阳能集热器调节器上的应用方法,特别地,引入铝合金管作为调节器主构件管材。该发明铝合金管在金属真空管太阳能集热器调节器上的应用,其包含以下工艺:选择在25℃时的抗拉强度在130～183MPA的铝合金,并采用焊接工艺,调整焊缝间隙为0.05～0.15MM,采用火焰焊接,并控制焊接温度在420℃～480℃;以及防腐,太阳能站及与调节器连通的走水管路连接件采用铝合金材质连接件。本发明的目的体现在将铝合金管应用到金属真空管太阳能集热器调节器上,以降低调节器成本和减轻重量,推动新能源的推广。
1156
0

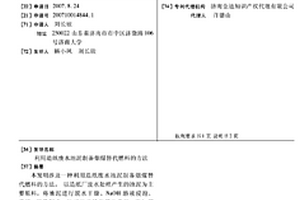

本发明涉及一种利用造纸废水池泥制备烟煤替代燃料的方法。以造纸厂废水处理产生的池泥为主要原料,将池泥进行脱水干燥、NAOH溶液浸泡、粉碎、烘烤制成一种可以代替烟煤的燃料,添加煤泥作黏合剂可制备成型燃料。所得产品发热量为4500-5000千卡/公斤,燃烧状况良好。本发明方法可全面消除造纸工业污染、变污染物为新能源。
1097
0

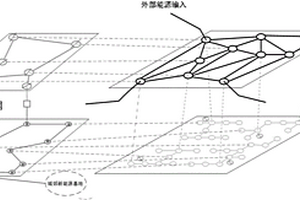

本发明公开了一种基于城市多层直流电网的运行架构及控制方法，包括两层电压等级的直流电网及DC‑DC变换器，每一层直流电网包括采用直流环网拓扑形式布设的多个VSC换流站，相邻的两个VSC换流站之间设置有DC‑DC变换器；高压直流电网采用直流电压偏差控制，DC‑DC变换器的控制目标采用自由交换功率策略；低压直流电网的若干VSC换流站连接城市中心负荷区和城郊新能源，低压直流电网内部的直流电压由DC‑DC变换器下端的VSC换流站控制，采用定频率控制，保证新能源的完全接纳和对波动负荷的快速响应。
1027
0

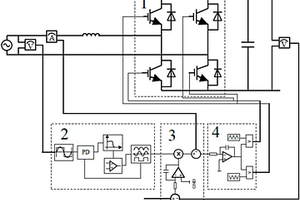

本发明公开了一种提高充电电能质量的电动汽车入网充电机及方法，通过在控制环节中通过对接入电压进行过零检测和锁相环锁相，以构造标准正弦指令信号，生成相应的PWM脉冲信号，使得脉冲信号产生电路所需的信号幅值大小与电源电压的波形幅值并无关系，避免电源侧电压波动或畸变带来影响。本发明适用于风能、潮汐能等间歇性的新能源接入电动汽车充电的场合。可有效的降低间歇性新能源电压畸变或幅值波动的影响，减轻对充电机电力电子器件的冲击，同时降低对充电电池的损害，提高充电机及电池的使用寿命。
997
0

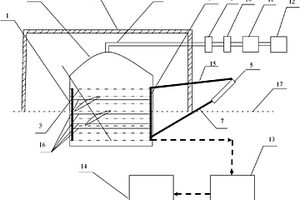

本发明涉及一种食用菌菌渣处理方法及装置,主要是将废弃菌渣与玉米秸秆或养牛场粪便置于厌氧反应器中联合发酵产沼气,厌氧反应器上方覆盖红泥塑料顶盖,并设有斜置式搅拌器,在利于菌渣原料进出料的同时,避免了结壳。产生的沼气用于发电或农用,沼渣制作有机肥,沼液调配成水果或蔬菜用叶面肥,在处理菌渣的同时,还得到了新能源-沼气和有机肥料。本发明主要应用于食用菌主产区,装置配套使用阳光板暖棚和太阳能供热装置,方法配套使用复合微生物菌剂,厌氧反应器一年四季可正常使用。
904
0

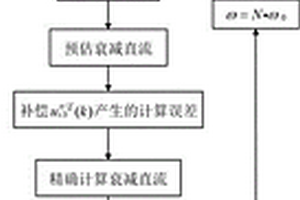

本发明提供了一种基于90度相量旋转器的衰减直流精准瞬态计算方法，属于新能源电力系统保护与控制领域。具体内容如下：采样获取信号采样值，设定基频和采样信号之间的时间差；设计90度旋转变换器，并对采样值进行2次90度相量变换，得到不同的转换值；计算衰减系数，根据采样值和第二次90度相量变换得到的转换值计算衰减直流分量的计算值。发明一种衰减直流精准瞬态计算方法，能够实现在含有高次谐波，频率偏移等恶劣工况下对衰减直流精准计算，满足失步振荡再故障场景及新能源控制对衰减直流的测量要求。
700
0

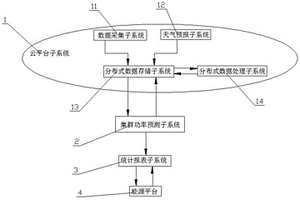

本发明提供了一种基于云平台的分布式光伏集群功率预测系统，属于分布式光伏控制的技术领域。其技术方案为：集群功率预测子系统采集云平台子系统中的数据并对数据进行修订，修订后的数据反馈给云平台子系统，统计报表子系统采集集群功率预测子系统中的数据并对数据进行统计和保存，再将统计和保存的数据发送至新能源平台，新能源平台对接收到的数据进行分析再将数据反馈给统计报表子系统进行保存。本发明有益效果为：将区域内分布式光伏统一进行功率预测；考虑到分布式光伏容量小、数量多且分散的特点，利用数值天气预报将预测目标区域进行3×3km网格化数据，再根据预测区域观测数据的数据同化处理，进而得到区域内全部分布式光伏的精确气象预测数据。

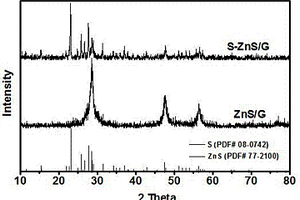

本发明属于新能源材料技术领域，具体涉及一种硫化锌与氧化石墨烯复合材料的制备方法及其在锂硫电池正极材料中的应用。该制备方法具体为：将二硫化碳和乙二胺溶液搅拌混合，得混合溶液；将氧化石墨烯加入到溶剂中超声处理，然后加入到混合溶液中，得混合液；将硝酸锌溶液逐滴加入到混合液中，滴加完毕后转移到釜中，反应，冷却，离心分离，洗涤，烘干即可。本发明以过度金属硫化物ZnS为多硫离子的化学吸附及催化活性位，氧化石墨烯为导电基质，以提高复合材料的导电性，加快电子在ZnS和多硫离子界面的转移和传输；本发明通过化学反应载硫，降低了能耗且活性物质分散均匀。显著的有高达90%的硫负载量，极大的提高了电池的能量密度。

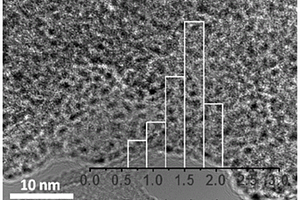

本发明属于新能源材料技术领域，具体涉及一种中空碳微米花负载的超细碳化钼材料的制备方法及其在锂硫电池中的应用。该方法具体包括如下步骤：首先制备二氧化硅微球并超声分散在乙醇中，将水、乙醇、钼酸铵混合液加入其中，再将盐酸多巴胺溶液逐滴滴加到上述混合液中，搅拌加入氨水，反应，抽滤干燥。然后将所得样品在惰性气氛下程序升温煅烧，用氢氧化钠刻蚀掉二氧化硅，洗涤至中性，干燥得到中空碳微米花负载超细碳化钼材料。以Mo2C/HCFs作为锂硫电池的正极材料促进了多硫化锂的氧化还原转化，加速了动力学反应进程以及硫电极的电荷转移，有效的抑制了穿梭效应，表现为锂硫电池具备高稳定性，高可逆容量的电化学性能。
669
0

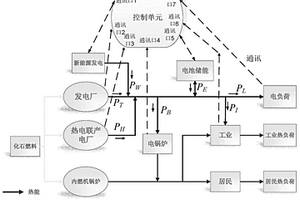

一种含配电锅炉的热电联产机组的电功率调节方法，该调节方法针对“以热定电”的热电联产机组的运行模式对电功率调节的限制问题，通过加入电锅炉改变了热电联产系统的工作特性，一定程度解开了以往“以热定电”的耦合关系，提升了电网的负荷调节能力，有助于电网对风电等新能源的消纳能力。本发明的电功率调节方法，解决了由于供热季热电联产机组的投入挤压了风电等新能源上网容量，造成系统调峰能力不足的矛盾。因此，本发明意义重大。
711
0
本发明属于新能源领域，尤其涉及一种高比能量的硅酸锰/碳水系纽扣式超级电容器的制备方法。本发明的特征是：正极材料采用硅酸锰/碳复合材料80‑85％、导电剂10％、粘接剂5‑10％质量百分比制备，将正极片、负极片、隔膜用电解液预先浸泡，使其充分湿润；按照从下到上依次是负极壳、集流体、负极片、隔膜、正极片、集流体、正极壳顺序组装；在盖正极壳之前，向负极壳中滴入电解液，使所有内容物浸泡其中；盖上正极壳，按压结实，密封好，静置，得到硅酸锰/碳水系纽扣式超级电容器。本发明制备的硅酸锰/碳水系纽扣式超级电容器，具有结构简单、体积紧凑、储能良好、使用寿命长、成本低、耐储存等优点，可以广泛地用于新能源汽车、消费电子等方面。
1062
0
一种电力系统频率安全预防控制优化方法,将强化学习应用于计及风电不确定性的频率安全预防控制策略滚动，能够针对大规模新能源接入电网下的频率安全给出预想事故下的预防控制策略；由于采用了强化学习，可以根据历史训练样本构建强化学习模型，从而根据当前风电功率等系统运行状态数据在线快速给出相关预防控制策略，能够在新能源不确定背景下预防系统频率安全在预想事故后越限。
735
0

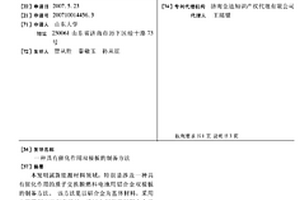

本发明属新能源材料领域,特别是涉及一种具有催化作用的质子交换膜燃料电池用铝合金双极板的制备方法。该方法是以铝合金为基体材料,采用电脑雕刻方法制备流场,通过电沉积镍对铝合金进行表面改性处理,电沉积铂并与镍形成铂合金催化剂。采用该方法制备的铝合金双极板,其特点表现在:双极板与催化剂有机地结合为一体,双极板具有催化作用,减少电池组件,降低接触电阻和提高电接触可靠性。该双极板耐蚀性优于316不锈钢,与纯镍相当,3MM厚双极板体积电阻率为4.9～5.0ΜΩ·CM,分别是纯镍的一半、316不锈钢的1/10～1/7和石墨板的1/20～1/15。
928
0
本发明属于新材料、新能源及半导体领域，特别涉及一种碳包覆镍掺杂氧化锌（ZnO:Ni）及其快速合成方法。包括如下步骤：称取可溶性的锌盐、镍盐、有机燃料及燃烧助剂，配制成水溶液，搅拌溶解至透明溶液；将溶液加热到50-100?℃，水分不断蒸干至粘稠状的凝胶状态；将凝胶加热到180-290?℃，凝胶发生自蔓延燃烧，得到黑色的疏松粉末；将所得粉末加入到溶剂中清洗干燥，即得高纯目标材料。本发明所得ZnO:Ni结晶质量高，具有很强的吸光能力，有望在高效光催化、光探测、太阳能电池、稀磁半导体器件等领域应用；而且黑色的碳增强了导电能力，将在锂离子电池、超级电容器等器件中得到应用。本发明的工艺成本低，避免了通常的多步复杂工艺、工艺周期长或昂贵设备等，适合工业化大规模生产。
726
0
本发明涉及一种微波辅助制备蜂蜜基衍生碳电极材料的方法，属于新能源电子材料技术领域。水热法相对于微波法由微波法辅助制备二维蜂蜜衍生碳，其制备工艺为：将8.25 g蜂蜜，66 ml去离子水分散均匀，移入微波反应釜，180℃下加热4 h。洗涤干燥后，将样品浸泡在0.05 mol/L的硝酸钴溶液中，搅拌24 h后离心干燥，按照m样:mKOH=1:2的比例进行加碱处理。干燥后在700℃下进行活化碳化，冷却后进行酸洗干燥。制备得到的超级电容器用多孔网络状蜂蜜基多孔碳电极材料，0.2A g‑1时的比电容值为780 F g‑1，1A g‑1时，比电容值为508F g‑1，10A g‑1时的电容保持率达到78.2%，电化学性能优势明显。本发明制备得到蜂蜜基衍生碳电极材料，绿色高效，具有高的实际应用价值。
706
0
本发明涉及电力系统差异化规划技术，具体涉及一种基于TLBO算法的核心骨干网架构建方法，分别基于风险理论和复杂网络理论构建支路和节点重要度评估指标体系，基于熵权‑TOPSIS法计算各指标权重；计算元件重要度并进行排序，基于最小斯坦纳树将所有重要负荷节点连通；以新能源出力收益与核心骨干网架运行风险比最大为目标函数构建机组优化配置模型，采用改进二进制TLBO算法进行求解，得到核心骨干网架构建方案。该方法为核心骨干网架的构建拓展新的思路，为电网规划部门制定差异化规划方案提供参考，有利于提升电力系统在大规模新能源接入趋势下的适应性。
646
0

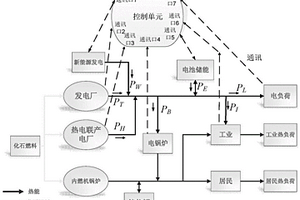

一种含储热罐与电锅炉的热电联产机组的电功率控制方法，该调节方法针对“以热定电”的热电联产机组的运行模式对电功率调节的限制问题，通过加入储热罐与电锅炉改变了热电联产系统的工作特性，很大程度上解开了以往“以热定电”的耦合关系，大大提升了电网的负荷调节能力，有助于电网对风电等新能源的消纳能力。本发明的电功率调节方法，解决了由于供热季热电联产机组的投入挤压了风电等新能源上网容量，造成系统调峰能力不足的矛盾。因此，本发明意义重大。
696
0
本发明涉及变形镁合金技术领域，具体提供ZK60变形镁合金晶粒组织调控及提高性能的方法。本发明所述方法包括对待处理的ZK60变形镁合金进行固溶处理后，进行阶梯式升温预时效处理，然后进行挤压处理。该方法通过增加阶梯式预时效处理，能够有效调控ZK60镁合金晶粒尺寸，显著提高材料的强度和塑性，充分发掘ZK60低密度和高比强度优势，能够实现ZK60镁合金在新能源客车推广应用和汽车轻量化目标的核心问题，为实现ZK60镁合金在新能源客车推广应用奠定基础。
725
0
本发明涉及一种新型板式换热器，属于新能源相关技术领域。主要包括：换热器本体及与所述换热器本体连通的矿渣过滤器，所述矿渣过滤器具有竖直设置的冲渣水进水管；冲渣水进水管的左侧与第一储渣仓连通，冲渣水进水管的右侧与第二储渣仓连通；冲渣水进水管上安装有支撑架，支撑架上设置有变速箱；所述变速箱具有第一输出轴、第二输出轴和第三输出轴；第一输出轴与第一密封板连接；第二输出轴与滤网架连接；第三输出轴与第二密封板连接；第一密封板、滤网架和第二密封板均位于冲渣水进水管内部；其中，所述第一储渣仓底部和第二储渣仓底部均设置有清渣口。本发明实现了对冲渣水中矿渣过滤的同时，极大的缩短了因清渣造成的停机时间。
本发明属于新能源材料技术领域，具体涉及一种以有序介孔碳作为正极材料的可充电铝电池及其制备方法，该电池以有序介孔碳作为正极材料，负极为Al片，离子溶液电解液为AlCl3和1‑乙基‑3‑甲基咪唑氯化物混合，或者是AlCl3和1, 3‑二正丁基咪唑溴化物混合，隔膜为玻璃纤维滤纸，最后用铝塑膜封装，制成软包电池。本发明以有序介孔碳（CMK‑3）首次作为可充电铝电池的正极材料，在经过8000多个可逆循环后仍然具有非常优秀的电化学性能，库伦效率保持在97%以上，表现出稳定的长循环寿命；组装的可充电铝电池成本低。
688
0
本发明公开了一种基于区块链技术的电力交易方法，A、电力交易市场根据现有可用电量情况，确定法币代币兑换比率，使用区块链代币发布电量电价竞价创世纪区块；B、供电公司发布过网费单价和人工智能电表租用费率区块；C、用电或新能源用户的人工智能电表，根据历史用电记录分析后，通过边缘计算后，发布预测的用户未来电量及期望电价竞价区块；D、发电厂站、新能源或储能用户发布上网电量电价竞价区块；E、电力交易市场根据区块链区块记录，不断撮合供用电用户双方的电价和电量，并收取交易费；F、人工智能电表根据实际发用电量和智能合约进行电费代币计价后，上链发布交易记录。本发明可实现智能电表点对点智能合约竞价、记账、上链、交易。
841
0

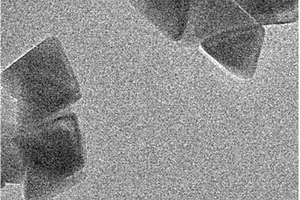

本发明公开了一种四面体状氧化锌单晶颗粒及其制备方法，方法为：将无水乙酸锌与辛醇混合，搅拌均匀，再向其中加入硬脂酸乙醇溶液和十二胺的混合物，混合搅拌均匀，得到透明溶液；将透明溶液在气体保护下加热至140‑145 °C，并在此温度下进行回流反应；反应结束后，经离心分离、洗涤，得到四面体状氧化锌单晶颗粒。本发明方法工艺流程简便，反应时间较短，所得产物形貌均为四面体状，形貌单一，尺寸可控，在新能源材料、传感领域有良好的应用前景，也可作为高档防晒护肤品的添加剂。
956
0

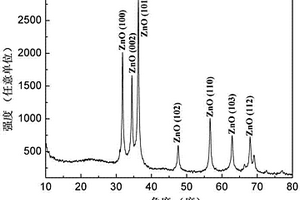

本发明属于新材料、新能源及半导体领域，特别涉及一种碳包覆铁掺杂氧化锌（ZnO:Fe）及其快速合成方法。包括如下步骤：称取可溶性的锌盐、铁盐、有机燃料及燃烧助剂，配制成水溶液，搅拌溶解至透明溶液；将溶液加热到50-100℃，水分不断蒸干至粘稠状的凝胶状态；将凝胶加热到180-290℃，凝胶发生自蔓延燃烧，得到黑色的疏松粉末；将所得粉末加入到溶剂中清洗干燥，即得高纯目标材料。本发明所得ZnO:Fe结晶质量高，具有很强的吸光能力，有望在高效光催化、光探测、太阳能电池、稀磁半导体器件等领域应用；而且黑色的碳增强了导电能力，将在锂离子电池、超级电容器等器件中得到应用。本发明的工艺成本低，避免了通常的多步复杂工艺、工艺周期长或昂贵设备等，适合工业化大规模生产。
759
0
本发明属于新材料、新能源及半导体领域，特别涉及一种氧化钴锂（Li1.47Co3O4）及其简易合成方法。包括如下步骤：称取可溶性的钴盐、锂盐、有机燃料及燃烧助剂，配制成水溶液，搅拌溶解至透明溶液；将溶液加热到50-100℃，水分不断蒸干至粘稠状的凝胶状态；将凝胶加热到130-290℃，凝胶发生自蔓延燃烧，得到黑色的疏松粉末，将所得粉末加入到溶剂中清洗干燥，即得高纯目标材料。本发明工艺简单容易操作，原料廉价易得，所制备的Li1.47Co3O4，有望在高效光催化、磁性材料、锂离子电池、超级电容器等器件中得到应用。本发明的工艺成本低，避免了通常的多步复杂工艺、工艺周期长或昂贵设备等，适合工业化大规模生产。
1102
0
一种利用共沉淀法制备ZnMn2O4空心棒的方法及其应用，属于新型功能材料与新能源技术领域。该方法以无水乙醇、去离子水和聚乙二醇400的混合溶液为溶剂，将二水合草酸、锌盐和锰盐加入到混合溶液中，室温下搅拌至反应完全，通过离心洗涤的方法收集到所得沉淀物，将其完全干燥后即能形成空心棒状的前驱体，在空气气氛下煅烧得到ZnMn2O4中空棒。本发明相比于其他制备空心结构的方法来说，简单易行，所得中空结构既拥有更大的比表面积，可提供更多的活性位点，也可以缓解因脱嵌锂过程引起的体积膨胀问题，具有较好的储锂能力。
中冶有色为您提供最新的山东济南有色金属新能源材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
