本实用新型属于离心式通风机设备技术领域,尤其是一种具有净化过滤效果的离心式通风机,包括通风箱,通风箱的一端进风口固定安装有风管安装框,通风箱的底端固定安装有杂质储存箱,杂质储存箱的底端通过螺钉螺纹连接有清理板,通风箱的底端内壁开设有掉落孔,掉落孔的内底壁与杂质储存箱的内部固定连通。该具有净化过滤效果的离心式通风机,通过设置过滤机构达到了离心式通风机在使用中通过过滤网进行阻挡过滤杂质,以及毛刷上下运动清理,增强使用寿命,降低了维修成本,避免了杂质损坏风机的效果,且通过插接板插接便于过滤网更换,杂质储存箱的设置便于清理内部过滤储存的杂质,提高使用寿命,增强使用效率。
本实用新型涉及粉碎机技术领域,具体是一种循环式多级粉碎机,包括:壳体,所述壳体内部呈线性依次设置有挤压组件、切割组件和回料组件;其中,所述切割组件包括:转轴,所述转轴转动设置在壳体内;环形座,所述环形座内侧面上设置有橡胶圈,且转轴穿过橡胶圈,所述转轴和橡胶圈相抵,本实用新型能够调节盖板上的通孔和定刀的重合面积,使得通孔输出面积降低,进而保证了物料被再次粉碎时,依旧能够被充分粉碎,使得本实用新型能够在循环粉碎次数较少的情况下,输出合格的物料。
本实用新型公开了一种用于振动筛层的翻转平台,包括平台、设于平台四周的栏杆,平台的中部上安装有振动筛,平台位于振动筛的进料端处铰接有一第一翻转平台,平台位于振动筛的出料端处铰接有一第二翻转平台。采用上述技术方案后,本实用新型提供的用于振动筛层的翻转平台,第一翻转平台能够增加了平台的高度,使得更换筛网更加便捷安全;第二翻转平台能够增加了平台的面积,使更换筛网的空间变大,减小安全隐患。
本实用新型公开了一种板浆粉碎机,包括机架和设置在机架内部的粉碎装置,机架左右两边分别设有出料口和进料口,进料口上设有进料装置,进料装置包括第一输送带和第二输送带,第一输送带和第二输送带分别水平安装和倾斜安装在所述进料口上,第一输送带的上方转动安装有进料压辊,第二输送带的下方设有一个可辅助纸浆原料输送的弧面引导板,粉碎装置与弧面引导板之间形成一可供纸浆原料进入的进料斗腔体。本实用新型将纸浆投入到进料斗腔体内,当纸浆经过粉碎装置的初步粉碎后通过弧面引导板沿切线方向导入刀板与齿辊之间进行精细粉碎,实现对板浆进行充分的粉碎,工作效率高,不容易造成进纸堵塞和卡死的问题。
本实用新型公开了一种新型离心通风机,其结构包括支撑架、扇叶、轴心、防护管、通风管、机体、驱动电机、电箱、底座,支撑架的底端与底座的顶端通过焊接的方式相连接,轴心的外表面设有扇叶,防护管采用嵌入的方式与机体的内侧相连接,通风管安装于机体的顶端,驱动电机的底端与电箱的顶端相贴合并且电连接,电箱焊接安装于底座的顶端,通风管包括管体、方形框、框口、活性炭密网、卡块、小弹簧、连接销、保护块,管体的内侧设有小弹簧,方形框的上下端面设有框口,活性炭密网焊接安装于方形框的内侧,本实用新型一种新型离心通风机,结构上设有通风管,通过内设活性炭密网将排放的空气中粉尘杂质进行吸附,提高净化,同时避免飘散空气中。
本实用新型公开一种振动筛的柔性软制动刹车系统,包括振动电机、启动开关和停止开关,还包括控制芯片、第一开关电路、第二开关电路和整流调压单元,控制芯片具有0?10V的直流电源输出端,启动开关和停止开关分别与控制芯片的信号输入端电连接,可控硅整流调压单元具有直流接线端和交流接线端,直流接线端与控制芯片的直流电源输出端电连接,上述控制芯片的输出端分别通过第一开关电路和第二开关电路与振动电机控制连接,上述可控硅整流调压单元的输出端通过上述第二开关电路与振动电机控制连接。刹车时,通过给振动电机输入0?220V的直流电,使振动电机受直流电的影响而逐渐缓慢停止,从而使振动筛在停止后不会明显晃动。
本发明公开了一种呼吸机用涡轮风机的周期重复控制方法,涉及医疗技术领域,包括:首先,微控制器实时检测呼吸机送气口的气压和流量;其次,所述微控制器提取佩戴者的呼吸特征周期;再次,计算得到期望的呼吸气压信号;然后,计算出涡轮风机的驱动电流,使得呼吸机送气口的气压按照期望的呼吸气压有规律地周期变化。采用上述技术方案,通过微控制器获得佩戴者呼吸相的变换过程,并提取佩戴者的呼吸特征周期,计算得到期望的呼吸气压信号,计算出涡轮风机的驱动电流,使得呼吸机送气口的气压按照期望的呼吸气压有规律地周期变化,实现呼吸机和佩戴者呼吸动作的同步适应,消除对呼吸机涡轮风机控制的滞后性,改善呼吸通气的顺畅和舒适感。
本实用新型公开了一种鱼饲料粉碎机,包括:机架、一级粉碎机构和二级粉碎机构,所述机架通过一对支脚所支撑;所述一级粉碎机构包括一级粉碎筒、第一电机、进料斗和一级转轴,所述一级粉碎筒架设于所述机架上,所述一级转轴与所述第一电机的输出端相连,所述一级转轴上环形分布有多个一级粉碎刀;所述二级粉碎机构包括二级粉碎筒、第二电机和二级转轴,所述二级粉碎筒与所述机架固接,所述二级转轴与所述第二电机的输出端相连接,所述二级转轴上环形分布有多个二级粉碎刀。由于在机架上设有一级粉碎机构和二级粉碎机构,通过一级粉碎刀和二级粉碎刀对鱼饲料进行多次粉碎,使得本实用新型粉碎效果好、粉碎效率高。
本实用新型提供一种海带粉碎机,涉及农业装备技术领域,包括安置座;所述安置座的顶部与控制架底部固定连接,控制架的底部位置开设有滑槽,控制架的顶部前端位置固定连接有电机A,电机A的转轴与转杆的上端位置固定连接。在转杆进行转动的时候使其摆杆进行摆动调整摆杆尾部位置的方位,进而使得滑杆在控制架底部滑槽内往复滑动,带动粉碎架的整体进行往复式移动,改变粉碎杆A与粉碎杆B所在位置。解决了现有的海带粉碎机在使用的时候存在盲区的情况,导致海带粉碎机正常运行的状态下对盲区位置存在的海带无法破碎,影响海带整体粉碎效果的问题。
本实用新型涉及一种用于粘土砂处理的惯性直线振动筛砂机,它主要解决了现有技术中筛砂机的过滤效率低的问题,包括支座、通过弹簧设于支座上的壳体,定义沿壳体的长度方向延伸为横向方向,沿其宽度方向延伸为纵向方向,所述壳体内可拆式地设有筛网,通过筛网将壳体内分为上腔室和下腔室,所述壳体的横向一侧与上腔室连通设有加料口,所述壳体的横向另一侧与上腔室连通设有用于排出筛网上废料的废料口,所述壳体的下部与下腔室连通设有排料口,所述壳体上设有至少一个振动电机。
本实用新型提供一种用于涂料原料加工的振动筛,包括机架、筛选机构和除尘组件,机架上设置有进料管,进料管上设置有进料通道,筛选机构设置于机架上,筛选机构底部与侧壁分别设置有与进料通道相通的出料管和筛料管;进料管的侧壁设置有与进料通道相通的除尘口,除尘组件的一端与除尘口相通,另一端连接有风机;除尘组件包括沿着进料管的外缘设置的除尘头,除尘头对应除尘口的位置设置有除尘通道,除尘通道的一侧与除尘口相通,另一侧与风机相通。本实用新型通过上述结构,通过除尘口、除尘头和风机的配合下,能够将进料通道中的粉尘从除尘口吸入除尘头中,避免再次添加粉状原料时需要等待粉尘沉淀,以提高振动筛的工作效率。
本实用新型公开了一种氢氧化钙粉末制备用磨粉机,涉及磨粉机技术领域,为解决现有装置为自上而下进行下料的立式结构,在粉磨后氢氧化钙粉料在阀门的阻挡作用下积聚在底部的下料口处,易造成下料口阻塞导致排料不便的情况发生的问题。传动轴,其安装在所述磨粉箱的两侧;皮带保护罩,其安装在一侧所述支板的外壁上,所述磨粉箱一侧的传动轴贯穿支板并延伸至皮带保护罩的内部,且安装有第一皮带轮,所述皮带保护罩下端的外壁上安装有第二电机,所述第二电机的输出端贯穿并延伸至皮带保护罩的内部,且安装有第二皮带轮,所述第一皮带轮与第二皮带轮之间通过皮带传动连接;进出料阀,其安装在所述磨粉箱上端的外壁上。
本实用新型公开了一种球磨机主轴传动机构,包括球磨机,所述球磨机的外框部位设置有框架,所述球磨机的一端安装有对接轴,所述对接轴的一端安装有轴头,所述轴头的一端安装有输出轴,所述输出轴的外壁上安装有安装座,所述输出轴的一端设置有变速箱。该一种球磨机主轴传动机构,通过控制电机运作,带动丝杆进行转动,而丝杆外壁上螺纹连接的丝杆套通过滑块和滑槽滑动连接,从而实现对丝杆套进行限位,保证丝杆套只能上下位移,当丝杆套向下位移后,连接的滑块也将向下位移,从而固定的滑块下表面的推杆将会推动推柱向下位移,而推柱与齿轮七外壁上开设的环槽滑动对接,从而在调整齿轮七后,也可以保证齿轮七进行转动。
本实用新型适用于排风装置技术领域,提供了一种设有阶梯型分类结构的干砂振动筛,防护外壳、安装圆环和连接软管,所述防护外壳的上表面固定有驱动电机,且防护外壳的空腔内连接有转动柱,并且驱动电机的输出端贯穿防护外壳的上表面与转动柱的上端固定连接,2个所述转动柱之间设置有连接柱,且连接柱的表面固定有过滤板。该设有阶梯型分类结构的干砂振动筛,设置有圆环导体与转动柱,使本装置在工作时通过转动柱的转动带动3个感应触点转动,当感应触点运动至的缺口处时,使得对应部分的磁铁盘断电,达到自动对铁屑进行清理的目的,有利于本装置无需停筛再对电磁铁断电进行清理,有利于本装置工作的连续性。
本实用新型属于输送带技术领域,具体涉及一种具有防打滑功能的输送带,包括底座,所述底座的上端固定连接有四个均匀分布的支架,每个所述支架上开设有安装槽,每个所述安装槽的内部活动连接有转轴,两个所述转轴之间固定连接有辊轮,两个所述辊轮的外部共同套接有传送带,所述支架的顶端外部套接有卡套,所述底座的上端固定连接有两个对称分布的支撑腿。本实用新型通过设计调节座、固定块、第一转动轴、导辊、导向槽、导向块、第二转动轴、调节辊、弹簧、连接杆、支撑块、砝码等部件,构成传送带张紧调节机构,利用增加砝码利用重力调节的方式,防止传送带松弛打滑,提高传送带传送的质量。
本实用新型公开了一种自动磨机的输送带张紧机构,包括磨机机架,磨机机架的两侧上转动连接有一滚筒,两滚筒之间缠设有输送带,每一滚筒的两侧上均分别连接有一张紧装置,张紧装置包括移动块、油缸,移动块能够沿所述磨机机架左右移动,滚筒转动连接在移动块上,油缸伸缩杆与移动块进行固定连接。采用上述技术方案后,本实用新型提供的自动磨机的输送带张紧机构能够使得滚筒不会出现倾斜,输送带也不会出现跑偏现象,从而减少了工人的劳动强度,而且使输送带张紧更加的稳定,提高了石板的质量。
本实用新型公开一种圆柱形伞骨检测板,包括用于放置伞骨的检测板本体,其中,所述检测板本体于放置的伞骨的下方设有探测通孔。采用上述结构后,与现有计数相比,检测板具有探测通孔槽,使用时,先将圆柱形伞骨通过机械手或者人工手动放在检测板的上方,再将检测板与传动装置连接,通过传动装置将检测板和圆柱形伞骨一同输送至检测装置,通过检测装置来探测检测板上是否有输送的圆柱形伞骨并计数。与现有技术相比,本新型检测板结构简单,方便生产与制造,并且可实现圆柱形伞骨的自动化检测,提高了输送和检测效率。
本实用新型提供了一种砂石输送带外表面的清理机构及具有其的输送装置,输送装置包括清理机构和传送带,清理机构包括架体、清理块和配重件,清理块转动设置在架体上,配重件设置在清理块的一侧面上。清理块与架体之间转动,例如通过轴承进行连接实现转动,继而通过配重件安装在清理块上,使得具有配重件的清理块一侧的自重较大,进而保证清理块顶抵在传送带上,使得传送带在转动过程中通过清理块对皮带的表面进行清理,提高传送带的运行效率。
本实用新型公开了一种斗式提升机头轮闭锁装置,包括锁紧轮和连接板,所述锁紧轮安装在斗式提升机的外壁上,且斗式提升机内安装有上链轮,同时锁紧轮底部安装有装置本体;所述连接板的端部与延伸块固定连接,且连接板下端与工作板固定连接,同时工作板的端部与载板固定连接,导向柱与固定板均固定连接在斗式提升机的外壁上,且固定板上铰接有卡板,同时卡板上固定连接有缓冲弹簧,并且卡板的右下侧与连杆铰接。该斗式提升机头轮闭锁装置,左卡齿向上移动的时候,卡板向右偏移,并对缓冲弹簧进行压缩,缓冲弹簧复位,使得右卡齿与左卡齿卡接在一起,完成工作板的固定工作,随之完成锁紧齿与锁紧轮的锁紧工作。

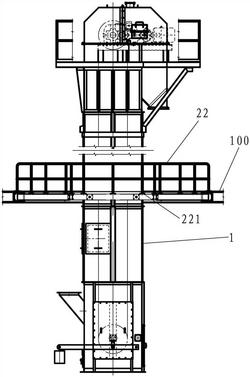

本实用新型公开一种具有安装包箍构架的斗式提升机,包括机壳,还包括有包箍机架,包箍机架具有穿过空间,穿过空间位于机壳的四侧壁外均设有减震机构,减震机构具有减震垫和安装杆,各安装杆均以能沿机壳前后及左右平移的方式安装在包箍机架上,包箍机架具有脚踏板和处于脚踏板外围的护栏,且护栏位于脚踏板的后端呈敞开状,护栏与脚踏板拆卸连接,上述包箍机架的后侧具有与工作站主楼拆卸连接的螺装结构。与现有技术相比,安装人员可以站在固定的包箍机架上进行安全操作调节,大大减轻了安装人员高空作业风险及作业强度,安全系数高,方便安装人员对提升机进行精准调节安装,还有消除主楼振动源与提升机振动源的共振声音和噪声。
本实用新型公开了一种斗式提升机底部积料刮板装置,包括中箱和插座,所述中箱底部安装有下箱,且下箱上端与安装板固定连接,同时中箱内部开设有安装槽,并且下箱内部设置有下链轮,下链轮外侧安装有链条,且链条上均匀设置有料斗,同时料斗上固定连接有刮板结构;所述插座焊接在料斗上,且插座内部安装有插板,同时插板端部与刮刀固定连接,插座上开设有上安装孔和限位槽。该斗式提升机底部积料刮板装置,每组料斗上安装有刮板结构,刮板结构运行至下箱内部最下端的时候,便可通过其上的刮刀,对下箱内部的积料进行刮除,刮除后的积料随着刮板结构,顺着链条通过机头上的出料口排出,简单快捷,提高装置的使用寿命。
本实用新型涉及筛分机出料斗技术领域,具体涉及一种具有分料功能的筛分机出料斗,其特征在于:包括出料斗本体,出料斗本体内设有第一出料腔、第二出料腔和第三出料腔,第一出料腔上下两端分别设有第一进料口和第一出料口,第二出料腔上下两端分别设有第二进料口和第二出料口,第三出料腔上下两端分别设有第三进料口和第三出料口,出料斗本体上设有用于连通第一出料腔和第二出料腔的第一分料口以及设有用于连通第二出料腔和第三出料腔的第二分料口,出料斗本体的第一分料口处及第二分料口处均设有翻转式分料机构。本实用新型整体结构新颖、实用可靠,操作简单、省时省力,具有较好的分料功能,能够很好的适应客户的不同出料需求。
本申请涉及一种物流运输车用信息扫描装置,包括车体、车厢和扫描组件,所述车厢具有水平方向的进出口,所述进出口的内顶部设有所述扫描组件,所述扫描组件的扫描方向朝下设置。本申请通过布置于进出口内顶部的扫描组件,当叉车运输大件运输品进出车厢时,扫描组件均能同步进行扫描,以及时记录装卸货信息,省时省力,并且叉车的叉具能够带动大件运输品进行位移,以便于扫描组件更好对准并进行物流信息扫描。
本实用新型公开一种破碎机的给料腔结构,包括给料腔中心区域的下料口、内壳体和外壳体,内壳体的侧壁开设有侧出料口,内壳体内设有以能上下移动的方式安装在内壳体上的挡料板,内壳体的上开设有条形通孔,内壳体上拆卸安装有与条形通孔一一对应设置的封板,封板上开设有条形口,内壳体的内侧壁安装有能上下平移的调整板,调整板上安装有提手,内壳体的侧壁上设有固定块,调整板的侧边上凸设有叠放块,封板与调整板之间嵌设有上限位板;使用时,根据需要移动调整板和挡料板,则能够根据需要调整侧出料口和下料口的给料量,与现有技术相比,解决了现有的给料腔的中心下料口和侧下料口的口径是固定不变的,无法根据破碎要求来调节给料量的问题。
本实用新型提供一种新型石材矿山用潜孔钻机,包括前架组件、立柱组件、辅助支撑架组件、底部左支撑座组件、底部右支撑座组件、滑座总成、行走减速机总成、前架支轴、压盖、外六角螺栓、外六角螺钉、平垫圈、弹簧垫圈、外六角螺栓、六角螺母等零、部件组成,该设备广泛的应用于石材矿山钻孔工序,进一步为石材矿山快速钻孔提供了可靠的保障。
本实用新型涉及混凝土搅拌站技术领域,特别涉及一种用于搅拌站的双螺旋粉料输送设备。该种用于搅拌站的双螺旋粉料输送设备,包括粉罐、第一螺旋输送机、第二螺旋输送机、称量装置,所述第一输送螺旋机上设有与第一进粉口和第一出粉口,所述第一进粉口与粉罐出料口连接,第一出粉口与第二螺栓输送机连接,所述第二螺旋输送机上设有第二进粉口和第二出粉口,所述第二进粉口与第一出粉口对接,第二出粉口与搅拌主机连接,所述称量装置设置于第一输送机上,用于称量进入第一输送机中粉料的重量。该种用于搅拌站的双螺旋粉料输送设备能保证称量和送料的精确性,同时实现对称量的精确控制,同时避免余料结块,实现粉料输送过程的全自动化精确输送,保证输送的持续性。
本实用新型涉及一种用于粘土砂处理的螺旋输送机,包括一筒体,所述筒体内设有螺旋杆,所述螺旋杆包括转轴和设于螺旋设于转轴上的螺旋叶片,所述转轴的前端连接有前连接轴,所述前连接轴通过止推轴承连接有过渡杆,所述过渡杆通过前轴承座可转动地连接有联轴器,所述联轴器连接有驱动电机,所述转轴的后端连接有后连接轴,所述后连接轴可转动地设有后轴承座上,所述筒体上间隔设有进料口和出料口,所述进料口和出料口之间的距离大于或等于螺旋叶片的螺距。本实用新型主要安装在收尘器的灰斗下方,用于对灰斗内粉尘进行排出,使收尘器无需停机也可对灰斗内粉尘进行清理,提高收尘器清灰效率。
本公开涉及一种滚筒筛系统,包括支架、滚筒、驱动装置、密封罩和清堵装置,滚筒倾斜设置在支架的顶部,滚筒的外周设置成筛网状;驱动装置连接到滚筒的轴端以驱动滚筒转动;密封罩罩设于滚筒的外部且下方设置有筛下物料出口;清堵装置设置在密封罩的上方,清堵装置包括压缩空气储罐、连接到压缩空气储罐的输气总管以及连接到输气总管的喷枪,喷枪用于插入密封罩内以对滚筒喷射。通过上述技术方案,驱动装置驱动滚筒转动,压缩空气储罐通过输气总管向喷枪输送气体,喷枪插入密封罩内对滚筒进行喷射,通过喷枪对滚筒进行清堵,在设备运行中便能对滚筒进行全覆盖的高效吹扫,从而解决滚筒筛筛网堵煤清理效率低,清理死角多及运行中无法清堵的问题。
本实用新型公开了滚筒筛技术领域的一种清洁型滚筒筛,包括固定架,所述固定架的内部设置有外壳体,所述外壳体的内部上端设置有筒体,所述固定架的左端固定安装有支撑架,所述支撑架的上端设置有电机,本实用新型通过设置的节能组件,能够利用同极磁块之间的斥力能够有效抵消筒体以及被筛选物料的部分重力,进而在转动时能够有效降低转轴与衔接处的摩擦力,使得转轴带动筒体转动时消耗的能量大大减小,有效节约能源,另外通过设置的清洁组件,能够在筒体筛选灰尘较大的物料时选择性使用,清洁组件中的若干组水雾喷头能够将水雾喷洒覆盖在筒体的四周,有效保证了操作人员的工作环境,解决了滚筒筛工作时污染周边环境的问题,设计更加人性化。
