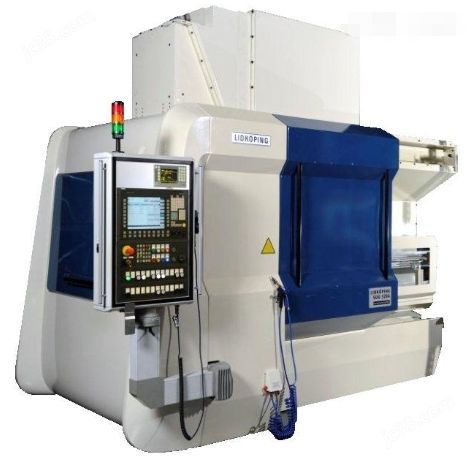

无锡新聚仁智能装备有限公司生产的内圆磨床，型号：SUU320，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。
LIDKÖPING SUU系列磨床能给用户提供高产量和高品质，并且单次操作完成多种金属材质的内圆、外圆或端面磨削;同步完成外圆或内圆和端面的磨削。
机床概念
磨削加工构成
SUU机床可配置为单工步磨削加工，外圆，内圆和挡边磨削
液体静压磨削滑台
液体静压纵向和横向滑台配置直线电机，进给率：1000 mm/s，分辨率：0.01 μm
磨削主轴
可采用范围广泛的高频主轴。砂轮表面线速度可达：80 m/s
工件头架
单元包括：工件头架主轴，驱动盘，电磁无心卡盘或定心卡盘，和测量单元。工件头架静压或滚子轴承支撑，配置变速电机
测量方法
在线电子测量
装夹原理
SUU -单工步加工。电磁无心卡盘配置履式支撑或定心卡盘
修整
单元固定在床身上，作为标准，配置有旋转金刚滚轮，单点金刚石，全成型金刚滚轮或静压数控弧形修整器。修整在工件上料时完成。
LIDKÖPING静压数控弧形修整器由纵向和横向滑台插补生成轮廓。修整器内置的扭矩电机始终保证修整工具垂直于砂轮轮廓。
这种修整概念具有很高的柔性，使修整半径，滚道轮廓等等成为可能
控制系统
图形用户界面提供用户友好的操作和集成程序生成器IPG。控制系统：Siemens 840D solution line
SINUMERIK 840D solution line 是分布式的，可升级的，开放和互相连接的控制系统，提供了范围广泛的功能。这个柔性的，通用的CNC可用于多31轴
SUU技术参数
SUU240A、SUU240B、SUU240C、SUU240D、SUU240E
装夹方式无心支撑无心支撑无心支撑定心式定心式
磨削砂轮速度(m/s)8080808080
磨削砂轮尺寸(mm)大∅125∅340∅200大∅125∅340
工件主轴速度大2800大2800大2800大1200大1200
工件主轴偏转角度﹢4°~-30°﹢25°~-4°﹢4°~-30°﹢4°~-30°﹢5°~-30°
SUU320A、SUU320B、SUU600A、SUU600B
装夹方式无心支撑无心支撑无心支撑无心支撑
磨削砂轮速度(m/s)80808080
磨削砂轮尺寸(mm)大∅150∅340∅250∅610
工件主轴速度大2800大2800大400大400
工件主轴偏转角度0°~-30°﹢25°~0°0°~30°0°~30°
SUU240、SUU320、SUU600
机床重量(kg)90001000021000
占地面积(mm)3700*23003700*23003700*2300
噪音级别75dB(A)75dB(A)75dB(A)
