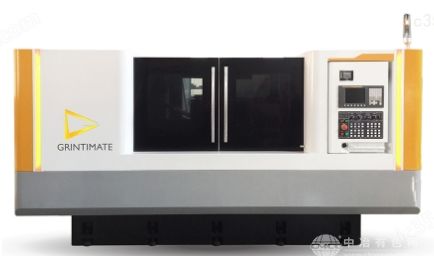

无锡新聚仁智能装备有限公司生产的超高性能外圆磨床，型号：CDC-065，品牌：新聚仁，产地：江苏·无锡，厂商性质：生产商。
全鑫超高性能外圆磨床
产品特性
液静压主轴run-out<0.5μm。
可选用CBN砂轮及不同外径尺寸，线速度可达90 m/sec 以上。
重切削>0.5mm 的效率与镜面等级的加工表现。
模块化设计。
超高刚性和吸震能力，在金属材料的重磨削能力上相较传统滚珠轴承主轴或动*承主轴，有10倍以上加工效率，大幅节省人力及加工时间。
机台主要结构包括底座、工件主轴座、尾座和砂轮主轴座皆经过数值模拟(CFD)和晶格波兹曼数值演算方法(LBM)分析，以优化机械结构。可使整机动态结构优化，大幅降低应力变形之机率。
接触面如导轨、砂轮主轴座、工件主轴座、尾座和滚珠螺杆轴承座等皆经过精密铲花，提供大装配精度和载荷分布。
皆采用THK高精度滚珠螺杆，确保无背隙进给。
藉由数值模拟(CFD)和有限元素分析( FEM )，将V型与矩形导轨面积加大，载荷分布均匀稳定。
*中国台湾设计及制造，这些铸件都是在铸造后静置6个月以上才开始进行加工，确保残余应力*消除，因此机台表现更稳定。
产品参数
机型CDC-065
两顶心间大距650 mm
工作台大旋径400 mm
顶心大承受重量150 KG
工件研磨大外径380 mm
砂轮轴座
小设定值0.001 mm/0.0001 mm
砂轮(可选配CBN砂轮 线速度可大于90 m/sec)
砂轮尺寸Φ405×50×Φ152.4 mm(外径×宽×孔径)
转速0~3600 R.P.M
大线速度Max. 76 m/sec
工作主轴头
顶针规格MT：4
主轴转速0-500 R.P.M
尾座
顶针规格MT：4
尾座轴移动距离40 mm
工作台(左右滑台)
旋转角度-5˚~ 9˚
小移动距离0.001 mm/0.0001 mm
马达
砂轮轴马达3.75 kW/5.5 kW(5HP/7.5 HP)
工作主轴马达2 kW(2.7 HP)
工作台伺服马达(Z轴)1.2 kW(1.6 HP)
砂轮座伺服马达(X轴)1.2 kW(1.6 HP)
油压泵驱动马达1.5 kW(2 HP)
砂轮轴润滑泵马达0.75 kW(1HP)
切削液泵马达650 W(0.88 HP)
液压系统容积
静压砂轮主轴油箱60 L
轨道液压系统油箱60 L
切削液(冷却)水箱260 L
机械尺寸
净重3,700 KG
长×宽×高3720×1650×1820 mm
