产品简介
布局形式：卧式
产地：国产
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,刀具,模具,孔加工
界面语言：中文
类型：数控,高精度,万能,高速
磨削类型：干湿两用
数控系统：西门子/SIEMENS,发那科/FANUC
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
自动化程度：自动
详情介绍

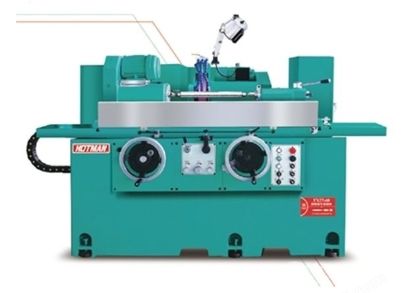

大型数控外圆磨床采用FC30米汉纳高级铸铁基座，并经过6个月以上时效处理，消除铸件的预应力，保障不变形。整个基座内部采用米字架结构，整体净重量达7.5吨，牢固稳定。采用西门子828D二次开发数控系统，简单易学，解除客户更换技术工人之苦，配以西门子伺服电机，兼容性好，运动稳定准确。
以下为大型数控外圆磨床技术参数：
编号项 目单 位机型：FX32P-100CNC
加工能力1工作台旋径Mm350
2两顶针距离Mm1060
3研磨直径Mm320
4两顶心间大荷重Kg150(顶心工作)/40(只有工作头)
5砂轮尺寸(直径×宽度×孔径)Mm510×50×203.2/610×110×203.2
6砂轮转速Rpm1570/1742
7砂轮线速度m/s45
砂轮头8砂轮修整 Mm自动型
9X轴小进给量Mm0.001
10进给角度Deg90
11进给行程Mm320
12X轴进给速度m/min6
头架13主轴转速Rpm10-500
14主轴形式同动或定心
15顶针规格MT-5
尾架16自动伸缩距离Mm40
17顶针规格MT-5
18工作方式手动/液压
工作台19Z轴快速移动速度m/min8
20Z轴小进给量Mm0.001
21大移动行程Mm1300
22旋转角度Deg+7/-3
马达23砂轮主轴马达KW7.5/11
24X轴进给马达(伺服)KW3.0
25Z轴进给马达(伺服)KW3.0
26头架主轴马达KW1.5
27冷却水泵马达KW0.75
28润滑油马达KW(0.25)*2
29尾座油泵马达(特殊)KW0.75
其他30X/Z轴导轨/丝杆润滑用油MOBIL#1409或ISO VG68同等级之油品
31机器净重Kg7500
32机器毛重Kg8500
33包装尺寸(长*宽*高)Mm4800*3800*3000
豪特曼高精密大型数控外圆磨床 FX32-100CNC，标准主轴配置为轴承式主轴，前四后二筒大型数控外圆磨床套式结构，无需单独润滑，跳动小，磨削精度好。根据客户要求也可以选配动静压主轴，高精密动静压主轴，具有回转精度高，动态刚度高，抗振性好，磨削效率高，磨削表面质量好的特点，针对特殊工件研磨，具有砂轮转速可调，可达3500转/分，线速度可达65m/s。
根据客户工件的要求，大型数控外圆磨床FX32-100CNC也可以选配意大利马波斯外径、端面等在线测量装置，配以海德汉光栅尺，实现闭环控制，保障金属工件的连续加工及精度控制。
