产品简介
表面粗糙度Ra0.2μm
布局形式：卧式
产地：国产
顶尖距500mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：外圆柱面,外锥面,轴肩端面,成型表面
界面语言：中文
类型：数控,高精度,高速
磨削类型：湿式
磨削直径250mm
砂轮(外径×宽×内径)510×50×203.2mm
砂轮线速度45m/s
售后保修期：12个月
数控系统西门子/SIEMENS
外形尺寸(长×宽×高)2700×1520×1650mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
中心高：1150mm
重量：3800kg
自动化程度：自动
最大回转直径270mm
详情介绍

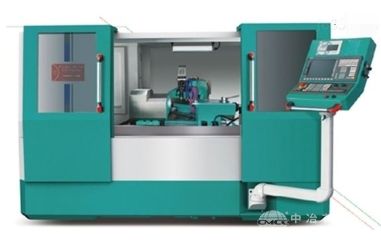

豪特曼高精密数控端面外圆磨床 FX25A-50CNC采用FC30米汉纳高级铸铁基座，砂轮基座在铸造时就为倾斜30角，保障磨削端面和外圆的稳定性，采用斜进直切式磨削端面，保障端面的平等度和垂直度。针对多台阶的外圆和端面，可以成型修整砂轮，一次磨削。
豪特曼高精密数控端面外圆磨床 FX25A-50CNC,标配采用德国西门子828D数控系统，配置西门子伺服马达，兼容性好。也可根据客户要求定制选择系统，并备有众多选购配备可供选择，包括自动端面测量装置，自动外径测量装置，附有踏板的油压尾座、自动补偿型油压平行修整装置、液压卡盘、砂轮自动平衡装置等等。
设备参数：
编号项目机型：FX25A-50CNC
1加工能力工作台大旋径 mm250
两顶心长距离 mm500
大研磨直径 mm250
两顶心间大载荷 Kg80
直径×宽度×孔径 mm510×50×203.2
砂轮转速 rpm1670
大线速度 m/s45
2控制系统控制器FANUC
3砂轮头进给角度 Deg60
X轴进给速度 m/min6
X轴进给行程 mm225
X轴小设定单位 mm0.001
4头架主轴转速 rpm50-500
主轴形式同动或定心
顶针M.T5
5尾座自动伸缩距离 mm40
顶针M.T4
6工作台Z轴快速移动速度 m/min8
Z轴小设定单位 mm0.001
大移动行程500
旋转角度 Deg+9/-3
7马达砂轮主轴马达 Kw4
X轴进给马达 Kw1.5
Z轴进给马达 Kw1.5
头架主轴马达 Kw0.75
冷却水马达 Kw0.18
尾座油泵马达 Kw0.75
润滑油泵浦 Kw0.1
8其他机器净重(全罩式)Kg3800
毛重 Kg4100
包装尺寸(长×宽×高)mm2700×1520×1650
砂轮主轴选用FAG-P4级高精密主轴轴承结构 ，前四后二轴承套筒式结构，无需单独润滑，维护简单，免除了金属对金属的接触，可获得近乎*的使用寿命。 砂轮主轴具有高刚性及高精度的特性，针对特殊金属工件研磨，具有砂轮转速可调，以增加线速度之功能。
