产品简介
表面粗糙度：Ra0.4μm
布局形式：卧式
产地：国产
工作台T型槽(宽×个数)：14*3mm×n
工作台尺寸(长×宽)：600*1200mm
工作台最大承重：1200kg
工作台最大移动量(左右×前后)：1300*670mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：平面,成型表面
界面语言：中文
类型：数控,高精度
磨削类型：干湿两用
砂轮(外径×宽×内径)400*(20-50)*127mm
售后保修期：12个月
数控系统：三菱/MITSUBISHI
外形尺寸(长×宽×高)：5000*2600*2600mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：6500kg
自动化程度：自动
主轴跳动：0.002mm
磨削工件高：350mm
产品介绍

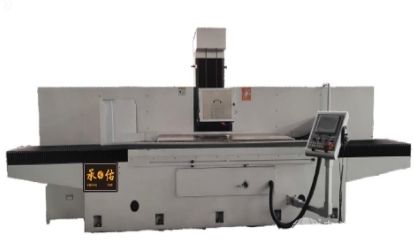

一、精密数控大型平面磨床 主要特点：
1、采用立柱移动式结构型式。工作台左右往复运动由液压驱动，采用独立液压站，实现快、慢速平稳运动，油压站设有油冷却装置，系统油温及温升保持恒温。床身与工作台采用V型贴塑滑动导轨，工作台导轨粘接耐磨片(铁佛龙)导轨软带，耐磨性好;立柱固定于滑台上纵向移动，滑台导轨粘接耐磨片导轨软带，耐磨性好，由伺服电机经同步带、滚珠丝杆副传动;磨头垂直进给采用两条平导轨，稳定性好。
2、床身及工作台采用优质耐磨铸铁，加强筋设计采用专用的三维分析软件经过严格的受力分析，尺寸的大小，布局合理，保证了受力合理;铸件增加了两次振动时效，最大限度地减少了铸件加工后的应力。
3、磨头垂直进给由伺服电机通过涡轮蜗杆、梯形丝杆副沿立柱两平导轨运动，确保自锁，实现垂直进给运动。滑台纵向移动由伺服电机通过同步带、滚珠丝杆副(工作台前后移动)沿主机后座作前后纵向运动。
4、主轴结构是磨床的关键，直接影响磨削的精度、粗糙度、波纹及磨削效率;主轴马达运转采用，由7.5kW低震动电机通过联轴器转动磨头主轴，使砂轮旋转。
二、精密数控大型平面磨床 主要技术参数
项目内容参数
工作台面(长x宽)mm1200x600
磨削范围(长x宽x高)mm1200x600x350
电磁吸盘(长x宽)mm1200x600
工作台承重(包含磁台)kg1200
工作台纵向运动(左右)最大行程mm1500
最快移动速度m/min25
砂轮架垂直运动(上下)主轴中心到工作台最大距离mm650
最快移动速度mm/min400
最小进给量mm0.001
砂轮移动运动 (前后)最大行程mm640
最快移动速度m/min1500
最小进给量mm0.002
主轴磨头磨头电机功率kw7.5
砂轮转速rpm/min(50HZ)1440
砂轮转速rpm/min(60HZ)1750
主轴跳动(轴向)mm≤0.003
主轴跳动(径向)mm≤0.003
砂轮尺寸外径mm≥Φ400
内径mm≥Φ127
宽度mm≥40
电机参数电机总功率kw≥18
电压V380
油箱电机kw5
冷却装置冷却泵流量L/min25
设备尺寸机床前后尺寸2600㎜
机床左右5000㎜
机床高度2600㎜
机床重量6500㎏
