产品简介
表面粗糙度Ra0.4μm
布局形式：卧式
产地：国产
工作台T型槽(宽×个数)14*3mm×n
工作台尺寸(长×宽)500*1000mm
工作台最大承重：750kg
工作台最大移动量(左右×前后)1150*510mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：平面,成型表面
界面语言：中文
类型：数控,高精度
磨削类型：湿式
砂轮(外径×宽×内径)400*(20-50)*127mm
售后保修期：12个月
数控系统：三菱/MITSUBISHI,新代/SYNTEC
外形尺寸(长×宽×高)：2400*4260*2010mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：4600kg
自动化程度：自动
进刀方式：伺服上下自动进刀
Z轴重复定位精度0.003mm

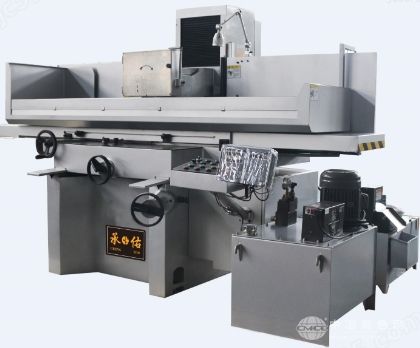

精密数控大平面磨床 CY-50100NC在继承传统磨床基础框架刚性强、结构对称、稳定性强等优点的基础上，采用动柱式动态刚性设计理念，优化设计了移动部件。机床扭矩大，快速响应特性佳，适用于汽车零部件、模具行业、航空航天、机床配件、大型五金件等各种机械加工领域的需求。
产品介绍
一、 机床总体布局及特点
1、精密数控大平面磨床 CY-50100NC 机床总体布局为整体结构，底座固定，床鞍在底座上做Y向移动;工作台在床鞍上做X向移动;立柱安装在底座上，主轴箱在立柱上做Z向移动。
2、 高刚性、长久的精度保持性
2.1、机床主要大件：底座、床鞍、工作台、立柱、主轴箱均采用优质树脂砂造型、高强度优质铸铁，具有完善的热处理工艺过程来消除残余应力，并布置足够的加强筋板，保证整机具有足够的强度、刚性和高稳定性;
2.2、X轴采用油压电机驱动，Z轴采用伺服硬轨驱动，Y轴采用普通电机硬轨.刚性强、动态精度好;
2.3、Y轴传动采用中国台湾品牌研磨滚珠丝杆，结构紧凑、运动平稳、精度高。丝杆支撑采用精密丝杆支撑轴承，两端预拉伸，消除热伸长。Z轴采用涡轮蜗杆传动，精度更高，下数更敏捷。
2.4、底座采用HT300铸件结构，刚性强，双V型导轨结构，提高移动的稳定性;
2.5、高刚性的中国台湾品牌主轴，采用润滑脂润滑，可使主轴轴承得到恒定和可靠的润滑，既经济环保又实现了长期免保养;
2.6 、旋转面板上的模式旋转开关，可选择不同的操作模式，从左到右顺时针旋转，依次的模式为：手摇轮模式、半自动模式、自动磨平面模式、清零模式、自动磨槽沟模式，不同的模式有相对应的功能。
二、精密数控大平面磨床 CY-50100NC主要参数
产品型号GMB-5010AHD单位
工作台工作台尺寸500*1000mm
工作台承重750Kg
T型槽宽度*条数14*3mm
加工范围X轴行程1150mm
Y轴行程510mm
Z轴行程620mm
主轴中心至工作台距离600mm
砂轮锥孔型号400*(20-50)*127mm
转速范围(50/60HZ)1450/1740rpm
系统配置三菱PLC
电机配置X轴液压电机3KW
Y轴电机0.4KW
Z轴电机0.75KW
主轴电机7.5KW
进给进给速度范围2/25m/min
X轴快速移动0.5-25m/min
Y轴快速移动680m/min
Z轴快速移动1400m/min
精度平面度0.004mm/200mm
Y轴重复定位精度0.2mm
Z轴重复定位精度0.003/100mm
光洁度0.4Ra
主机外形尺寸2400*4260*2010mm
主机重量 4600KG
