产品简介
表面粗糙度：Ra0.4μm
布局形式：卧式
产地：国产
工作台T型槽(宽×个数)：500mm×n
工作台尺寸(长×宽)：500mm
工作台最大承重：500kg
工作台最大移动量(左右×前后)200mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：平面
界面语言：中文
类型：数控,高精度,高速
磨削类型：干湿两用
砂轮(外径×宽×内径)：350*40*127mm
售后保修期：12个月
数控系统：华兴/WASHING
外形尺寸(长×宽×高)：2400*2660*2010mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：4000kg
自动化程度：自动
圆台转速：0-300
主轴转速：0-3000

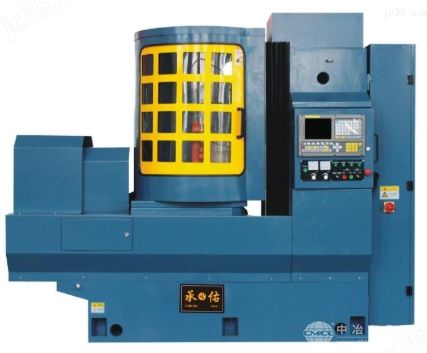

精密卧轴数控圆台磨床工作台旋转左右往返移动,磨头高速旋转向下进给，磨出高质量平面。圆形电磁工作台，采用砂轮的周边磨削工件的表面，加工精度高。圆台平面磨床适用于发电机、工具、轴承、磁性材料、耐火材料、模具、模坯、机械，半导体等行业高精端面磨削的场合。卧式圆台平面磨床系卧式磨头，使用砂轮周边进行对工件的磨削，加工精度高。
产品介绍
一、精密卧轴数控圆台磨床 产品特点：
1、工作台采电磁吸盘工作台磁力可调。装有自动退磁关磁与磨头电机连锁，电磁吸盘没有充磁时，磨头不能启动，退磁效果小于5HZ。
2、机床主轴为动静压主轴，配有二轴数控系统，工作台横向往复移动与砂轮升降进给采用伺服电机配有编码器实现速度与位置控制, 也可通过操纵电子手轮单独进行加工。
3、磨头电机采用交流伺服电机配接变频器，由数控系统控制实现砂轮的恒线速。
4、工作台旋转电机采用交流伺服电机配接变频器，工作台转速可通过控制面板旋钮调节，变频器与数控系统联接，由系统控制工作台启动和停止。
5、机床立柱与床身上分别装有极限位置开关和零位开关，保证砂轮磨头及工作台能在安全有效区间内移动。
6、电器系统具有故障诊断功能，发生故障时，可在显示屏上显示诊断内容。
7、机床采用独立的润滑供油系统，油路压力可通过观察压力表进行调整，系统使用方便、维修简便。
二、精密卧轴数控圆台磨床 CY-7350技术参数
序号项目规格、参数备注
SSKM7360卧轴圆台平面磨床高速磨床
1工作台直径(mm)Φ500
2磨削工件尺寸范围(直径×高)(mm)Φ500×120
3工作台转速(r/min)0～300
4工作台最大承重(KG)500
5拖板(X轴)往复速度(m/min)6
6拖板往复行程(mm)320
7砂轮主轴转速(r/min)0~3000
8主轴定心锥面跳动(mm)0.001
9砂轮尺寸(外径×宽×内径)Φ350×40×Φ127
10磨头快速升降速度(mm/min)200
11磨头垂直进给最小进给量(mm)0.001
12工作台端面跳动(mm)0.003
13加工工件等厚度(mm/m)0.005
14砂轮主轴伺服电机功率KW15
15垂直升降伺服电机扭矩 NM10伺服
16工作台往复伺服电机扭矩NM10伺服
17工作台电机功率KW2.2
