产品简介
表面粗糙度：Ra0.4μm
布局形式：卧式
产地：国产
工作台T型槽(宽×个数)：400100mm×n
工作台尺寸(长×宽)：400mm
工作台最大承重：400kg
工作台最大移动量(左右×前后)：240mm
加工材质：硬金属,软金属,合金,钢结构,磁性材料,其他
加工用途：平面
界面语言：中文
类型：数控,高精度
磨削类型：湿式
砂轮(外径×宽×内径)：350*40*127mm
售后保修期：12个月
数控系统：华兴/WASHING
外形尺寸(长×宽×高)：2200*3000*1800mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：3800kg
自动化程度：自动
主轴转速：0-3000
主轴跳动：0.001

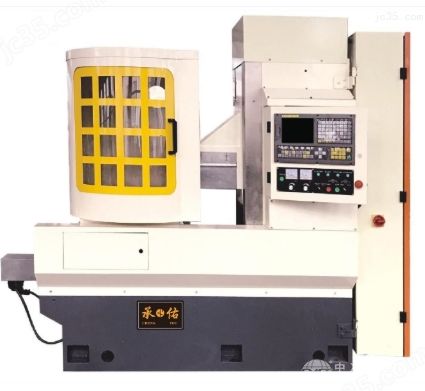

数控卧轴圆台平面磨床 适用于工具厂、锯片厂、汽车配件公司、轴承厂，摩擦片、陶瓷密封片、飞机制造业等。磨头自动上进给，工作台相对旋转，同时左右移动，得到加工圆端面的精度要求。数控自动控制可以一人控制多台，减少人工，避免人为因素，造成不良次品。
产品介绍
一、数控卧轴圆台平面磨床 主要特性：
1、本公司圆磨床可以自动对刀，自动计算，均匀下刀，减去人工对刀所需时间，再次提高生产效益。同时可以减少工件变形造成的损失还能防止砂轮冲撞到工件所造成的不良后果。
2、使用 CBN 砂轮磨削减少更换砂轮次数。提高生产量、加工精度和光洁度。
3、旋转式工作台可以调整角度±5°，从而可以加工有效加工范围内两个端面斜度磨削，使产品再度升级。
4、砂轮补偿更精确，达到每次补偿0.001nm范围内，使进给精度更准确。
5、在磨削工件毛还不一致的情况下，本机可以自动算出实际厚度，自动测算出后并智能分均磨削，自动磨到所需尺寸后，再回到设置零点，减少操作员工计算时间。可以实现1人控制多台设备。从而减少人工成本。
6、10寸人机界面，防水性键盘设计，使操作更方便，人性化外观设更直观，培训更简单化，所有的加工程序、机床参数，插入优盘后一键搞定。
7、高速磨床主轴转速上限可以达到3000转/min，适应 CBN 砂轮磨削，实践后对刀自锁器装置，不会对 CBN 砂轮撞坏的现象。
8、机床刚性增强，工作台降低便于工作，精心设计后经过高温回火处理，低温失效处理后使床身更牢固不易变形。
二、数控卧轴圆台平面磨床 CY7340主要技术参数
序号项目(CY7340卧轴圆台平面磨床)规格、参数备注
1工作台直径(mm)Φ400
2磨削工件尺寸范围(直径×高)(mm)Φ400×160
3工作台转速(r/min)0～400
4工作台承重(KG)400
5拖板(X轴)往复速度(m/min)6
6拖板往复行程(mm)240
7砂轮主轴转速(r/min)0~3000
8主轴定心锥面跳动(mm)0.001
9砂轮尺寸(外径×宽×内径)Φ350×40×Φ127
10磨头快速升降速度(mm/min)250
11磨头垂直进给最小进给量(mm)0.001
12工作台端面跳动(mm)0.003
13加工工件等厚度(mm/m)0.003
14砂轮主轴伺服电机功率KW15
15垂直升降伺服电机扭矩 NM10伺服
16工作台往复伺服电机扭矩NM10伺服
17工作台电机功率KW2.2
18水泵功率W370
19表面粗糙度Ra0.4取决于砂轮选择
20可搬角度±10o
21设备重量KG3800
