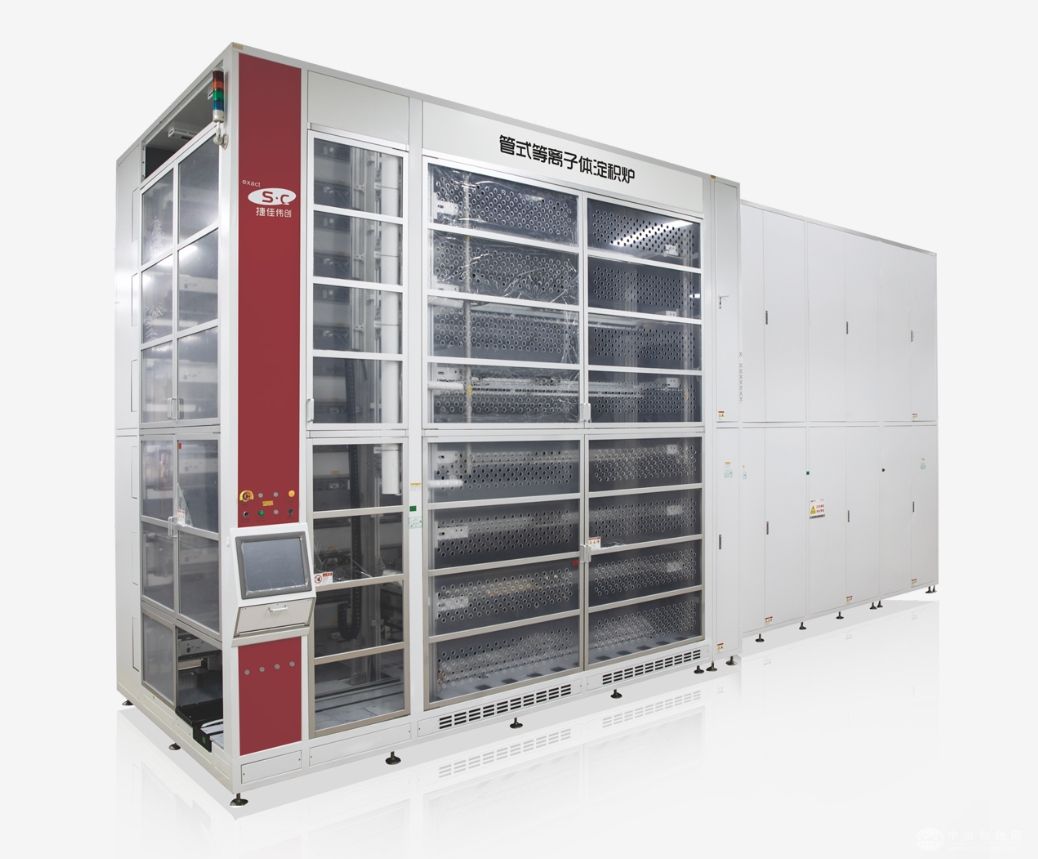

管式PECVD设备

管式PECVD设备

342
规格/型号:PD-520
品牌:捷佳伟创
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市捷佳伟创新能源装备股份有限公司
咨询电话::0755-81449696(请说明信息源自“中冶有色网”)
更新时间:2025-04-02
级别:待认证

管式PECVD设备说明介绍

管式PECVD设备

设备名称 Equipment Name


管式PECVD设备 Horizontal PECVD


设备型号 Equipment Model

PD-520/PD-520L/PD-520MAX


设备用途 Equipment Application

SiN、SiON等薄膜沉积。

Depositionof SiN, SiON ,etc.


技术特点 Features


1、可靠电极接触,有效减少粉尘、降低高频报警频次。

Reliable electrode contact, effectively reduce dust as well as the frequency of high frequency alarms.

2、简单可靠自动上下舟机构,提升设备维护空间与便利。

Simple and reliable automatic boat loading/unloading unit improves themaintenance space and convenience of the equipment.

3、运动部件单面安装维护,减少设备背靠背布局占地面积的同时不影响设备维护难度。

Single-sided installation and maintenance of moving parts,reducing the footprint of the back-to-back equipment without affecting the maintenance of the equipment.

4、高速平稳整体模组推舟机构。

High-speed and stable integral module boat pushing mechanism.

5、辅助加热专利技术。

Auxiliary heating patent technology.

6、快速镀膜工艺技术。

Rapid coating technology.

7、自主知识产权MES软件、中央计算机集中控制系统。

MES software & CCC system with independent intellectual property rights.


设备参数 Parameters


最大兼容硅片尺寸:230mm

·Max.Compatible Wafer Size:□230mm

·单机管数:5管/6管

·Tube Configuration: 5 tubes/6 tubes

·单管装片量Loading Capacity/Tube


机型Model□182\210

PD-520:558片/管(pcs/tube)、448片/管(pcs/tube)

PD-520L:640片/管(pcs/tube)、504片/管(pcs/tube)

PD-520MAX:768片/管(pcs/tube)、616片/管(pcs/tube)


·单机产能Throughput、Topcon、PERC

机型Model□182□210、182□210

PD-520 (5管/tubes):正膜Front PECVD: 3700 pcs/h、正膜Front PECVD: 2950 pcs/h、正膜Front PECVD: 4750 pcs/h、正膜Front PECVD: 3800 pcs/h、背膜 Rear PECVD: 4400pcs/h、背膜 Rear PECVD: 3500 pcs/h

PD-520L(6管/tubes):正膜 Front PECVD:5100 pcs/h、正膜Front PECVD: 4000 pcs/h、正膜 Front PECVD:6550 pcs/h、正膜Front PECVD:5150 pcs/h、背膜 Rear PECVD:6050 pcs/h、背膜 Rear PECVD: 4750 pcs/h

PD-520MAX(6管/tubes):正膜Front PECVD: 6100 pcs/h、正膜Front PECVD:4900 pcs/h 正膜Front PECVD: 7900 pcs/h、正膜Front PECVD: 6300 pcs/h、背膜 Rear PECVD: 7250 pcs/h、背膜 Rear PECVD: 5800 pcs/h


·外形尺寸(mm,含地脚,不含泵)Footprint (mm, incl.leveling foot, excl. pumps)

PD-520:9094x2240x3995(5管/tubes)

PD-520L:9570x2150x4410(6管/tubes)、9570x2150 x3720(5管/tubes)

PD-520MAX:11050x2150x4500(6管/tubes)、11050x2150x3870(5管/tubes)
