设备名称 Equipment Name

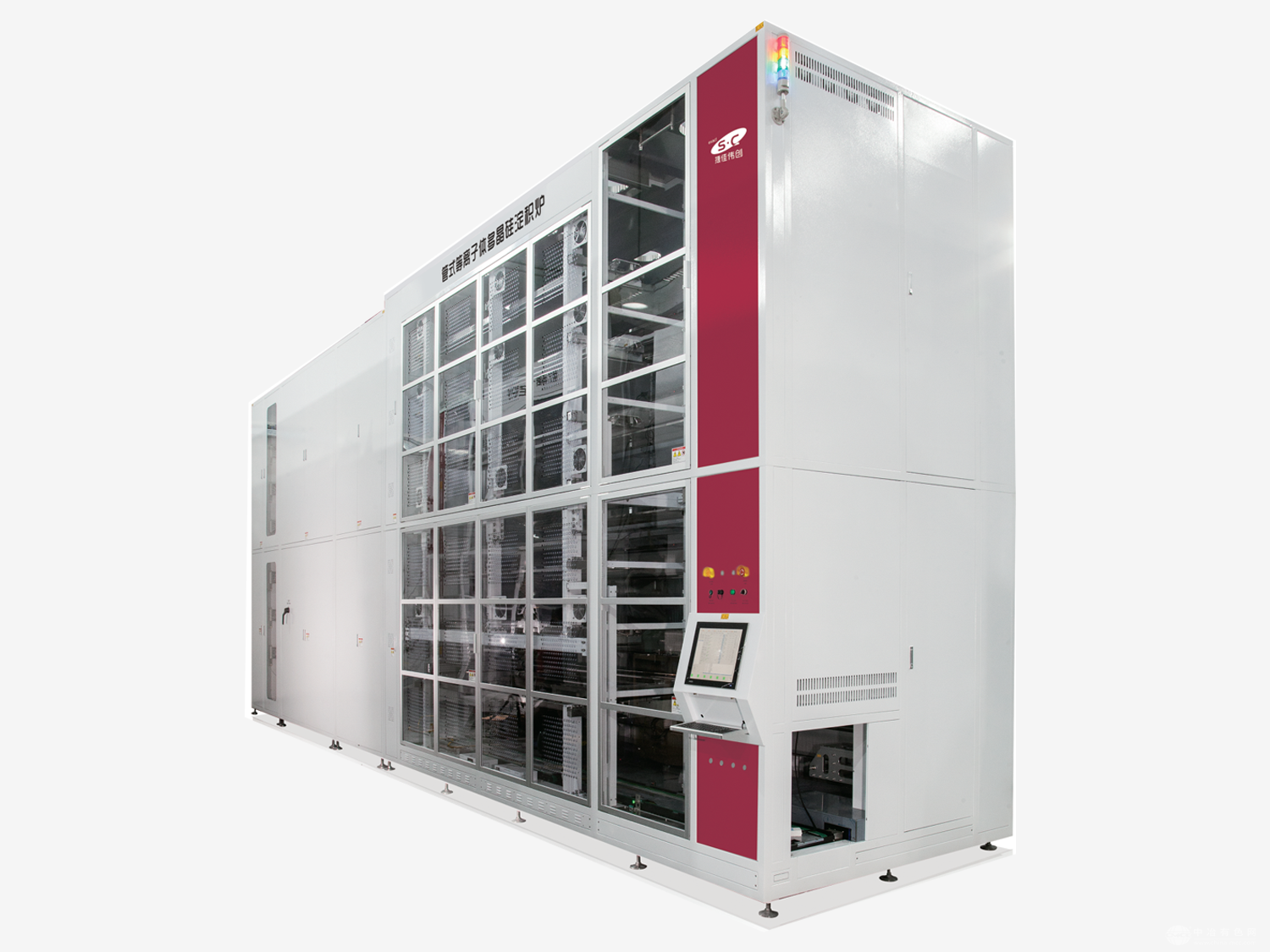

管式PE-Poly设备 Horizontal PECVD (Poly-Si)
设备型号 Equipment Model
PD-520/PD-520L/PD-520MAX
设备用途 Equipment Application
TOPCon电池隧穿氧化层、i-Poly、D-poly沉积。
Deposition of tunnel oxide layer, i-Poly and D-poly for TOPCon solar cells.
技术特点 Features
1、隧穿氧化层、i-poly、D-poly三合一同管完成,减少工艺环节,有效提升良率、降低碎片率。
The tunnel oxide layer, i-poly, and D-poly layers can be coated in the same furnace tube which helps in reducing the process steps, improving the yield and lowering the breakage rate effectively.
2、无热壁特性,石英管使用寿命长。
Without hot wall effects, so quartz tube has a long service life.
3、绕镀轻微,易去除。
Slight wrap-around deposition which is easy to be removed.
4、精准掺杂、可引入其它提效掺杂元素,工艺拓展、提效空间大。
Precise doping; available to introduce other efficiency-enhancing doping elements, suitable for process expansion and large space for efficiency improvement.
5、防导通专利技术。
Patented anti-conduction technology.
设备参数 Parameters
·最大兼容硅片尺寸:□230mm·Max.Compatible Wafer Size:□230mm
·单机管数:5管/6管·Tube configuration: 5 tubes/6 tubes
·单管装片量Loading Capacity/Tube
机型Model□182、210
PD-520:558片/管(pcs/tube)、448片/管(pcs/tube)
PD-520L:640片/管(pcs/tube)、504片/管(pcs/tube)
PD-520MAX:768片/管(pcs/tube)、616片/管(pcs/tube)
·单机产能 Throughput
机型Model:□182、210
PD-520(5管/tubes):3700片/小时(pcs/h)、2950片/小时(pcs/h)
PD-520L(6管/tubes)、5100片/小时(pcs/h)、4000片/小时(pcs/h)
PD-520MAX(6管/tubes):6100片/小时(pcs/h)、4900片/小时(pcs/h)
·外形尺寸(mm,含地脚,不含泵)Footprint (mm, incl.leveling foot, excl. pumps)
PD-520:9094x2240x3995(5管/tubes)
PD-520L:9120x2150x4410(6管/tubes)、9120x2150x3730(5管/tubes)
PD-520MAX:11050x2150 x4500(6管/tubes)、11050x2150x3870(5管/tubes)
