全部
▼
热搜：
1036
0

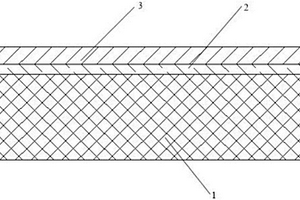

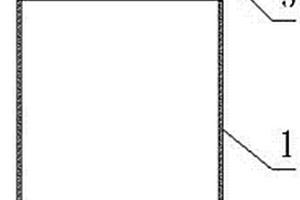

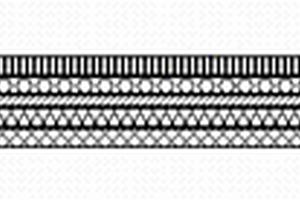

本实用新型提供一种新型的既有静电防护功能、导电功能;又具有高达60—80dB衰减量的电磁屏蔽效能的多功能材料。该材料成型工艺简单;导电性物质附着力强;防护作用持久,不失效;成本适中,防护功能显著。
1053
0

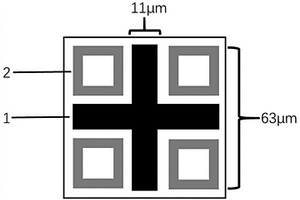

一种砷化镓/石墨烯复合动态可调宽带太赫兹超材料吸收器，属于超材料及电磁功能材料领域。该吸收器分为上下两个部分，上部分由砷化镓(GaAs)/石墨烯超材料层，介电层与半导体GaAs层三部分组成；下部分包括十字石墨烯层，介电层和底层金属反射层三部分。金属反射层为一层连续的金属薄膜，厚度大于工作太赫兹波的趋肤深度；介质层为二氧化硅材料。顶层图形由石墨烯十字与四个大小相同的GaAs方框锁构成；第四层为与顶层尺寸不同的石墨烯十字阵列。本发明通过对石墨烯与GaAs层的尺寸优化与电压调控，实现对垂直入射电磁波的完全吸收。本发明结构简单且具有宽频带高吸收频率可调的特性，可用于太赫兹波段电磁波的收集和探测装置。

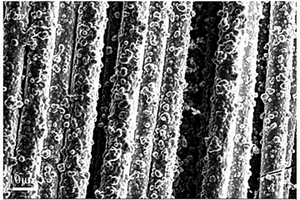

本发明公开了一种偶联剂复配离子镍无钯活化液及制备导电玄武岩纤维方法，属于功能材料制备领域。本发明所述的偶联剂复配离子镍无钯活化液，应用于无钯活化化学镀镍制备导电玄武岩纤维。制备导电玄武岩纤维包括如下步骤：将玄武岩纤维经过清洗、粗化刻蚀、活化处理、还原处理、化学镀镍得到导电玄武岩纤维。本发明采用偶联剂复配离子镍无钯活化液对玄武岩纤维进行活化处理，一方面提高了纤维对活化液的吸附能力，另一方面可以替代贵金属活化方法，降低了活化处理成本，绿色环保，还可以保证纤维的柔软性与良好的导电性。
935
0
本发明涉及功能材料的应用领域，公开了环烷烃氧化方法，该方法包括在氧化反应条件下，将环烷烃与催化剂接触，其中，所述催化剂为石墨烯，所述石墨烯在配制成含量为0.01‑1重量‰的石墨烯水分散液并静置1h后，在相同温度下，分别测定相同体积的上部、中部和底部石墨烯水分散液的吸光度，该上部、中部和底部石墨烯水分散液的吸光度的相对偏差均不高于10％，优选小于或等于5％，静置12h后，该上部、中部和底部石墨烯水分散液的吸光度的相对偏差均不高于20％，优选小于或等于10％。在将所述石墨烯应用于环烷烃氧化中时，石墨烯自身的性能以及其良好的分散性使得对环烷烃的氧化具有良好的催化性能。
572
0
一种利用转炉钢渣转化六价铬并协同固定三价铬的方法，属于功能材料领域。以大宗工业固废钢渣中转炉渣为主要原料，经湿法提取‑综合利用转炉渣中有价金属元素制备镁掺杂四氧化三铁可见光光催化剂，进而在光照下实现Cr(VI)光催化还原，另一方面，该类光催化剂不稳定，在光催化过程中形成大量二价铁，与还原生成的Cr(III)形成铬铁矿(Fe,Mg)Cr2O4尖晶石，从而实现了三价铬的有效固定。因此，基于转炉钢渣的表面功能化以后可实现还原六价铬与固定三价铬的高效协同，进而为新型Cr处理材料的开发提供新的思路。所得的复合结构在水净化和土壤治理领域具有较好的应用前景。
938
0
一种制备高稳定性贵金属单原子催化剂的普适性方法，属于功能材料技术领域。将MCo(M＝Pd、Pt、Au等)双金属纳米晶负载到商用γ‑Al2O3载体上，随后经过骤热焙烧形成贵金属单原子催化剂。制备方法为：在二氯苯体系中，采用油相一步热解的方法，将贵金属前驱体与八羰基二钴同时热解还原，形成尺寸均一的MCo双金属粒子，再采用浸渍法将金属粒子负载到商用γ‑Al2O3载体上。将负载后的催化剂推入提前升温至800℃左右的管式炉中，焙烧3h形成贵金属单原子催化剂。本发明设计的单原子催化剂的制备过程简单，贵金属呈单原子分散；且具有普适性，适用于多种贵金属单原子催化剂的制备。在催化领域具有良好的应用前景。
电致变色智能窗变色层的NiO电致变色薄膜的简单大面积制备方法，属于功能材料技术领域。采用电化学工作站，镀膜时为三电极体系，恒电压沉积；衬底是透明的ITO玻璃，ITO玻璃做为工作电极，铂片为对电极，Ag/AgCl电极为参比电极,将工作电极与对电极进行平行相对排列，镀膜电压为‑0.7V，时间为6min；电镀液组成为NiCl2·6H2O的乙醇水溶液。配制过程简单，原料易得，且能在较小的电压下制备出大面积(4×5cm2)均匀的电致变色薄膜。
976
0

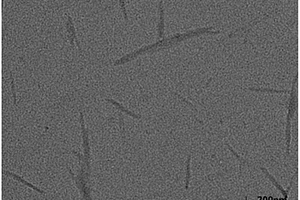

一种高性能生物基复合膜及其制备方法属于功能材料技术领域。本发明主要以聚乳酸为基体，纤维素纳米晶为增强填料，用静电纺丝法制备复合纤维膜膜，纤维素纳米晶的加入使得复合膜的储能模量最高可提高500％左右，吸水后的储能模量最高可提高900％左右，复合膜的储能模量明显提高，孔隙较大，细胞可以有效地在纤维膜上进行吸附生长，机械强度也有所提高，纤维素纳米晶的加入进一步拓宽了聚乳酸在生物医药领域的应用。本发明使用酸解法制备纤维素纳米晶，纤维素原料来源广泛，酸解法操作简单易行，产品价格低廉。本发明起到医用支架的作用，促进药物的吸收和细胞的生长。
748
0

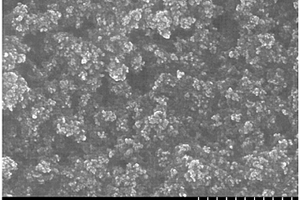

本发明属于功能材料技术领域，公开了一种半纤维素基石墨化多孔碳微球的制备方法及应用。所述半纤维素基石墨化多孔碳微球的制备方法如下：将半纤维素均匀分散于去离子水中，进行水热反应。冷却后真空抽滤分离出固体样品，用水和乙醇清洗数次后干燥，得到水热碳微球。将上述碳微球置于管式炉中，在N2氛围下进行预碳化。预碳化结束后，取适量预碳化样品与K2FeO4以一定比例在去离子水中混合，烘干后置于管式炉内，在N2氛围下活化处理。随后用HCl和去离子水清洗至中性，烘干，即得石墨化多孔碳微球。通过本发明制备的半纤维素多孔碳微球石墨化程度高，形貌完整，用作超级电容器的电极材料表现出优异的比电容量和循环稳定性。
743
0
本发明属于磁性功能材料领域，特别提供了一种钕铁硼磁体晶界扩渗的制备方法。其特征在于将R－M合金氢破粉作为钕铁硼磁体晶界扩渗的扩渗源，其中R为La, Ce, Pr, Nd, Gd, Tb, Dy, Ho中的至少一种，M为Fe, Co, Ni, Cu, Zn, Ga, Al中的至少一种，M的原子分数5－30％。具体工艺步骤为：用速凝法制备R－M合金薄片；将合金薄片进行氢破处理得到R－M氢破粉；将R－M氢破粉附着在钕铁硼磁体的表面作为扩渗源；进行晶界扩渗及退火热处理。该发明的主要优点是：R－M氢破粉具有很强的抗氧化性；R?M氢破粉熔点低，扩渗效率高；工艺简单，操作方便。
905
0

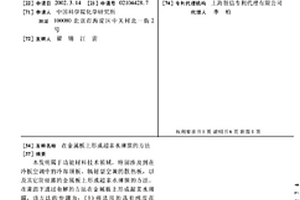

本发明属于功能材料技术领域,特别涉及到在冷板空调中的冷却顶板、辐射型空调的散热板,以及其它防结露的金属板上形成超亲水薄膜的方法。在常温下通过电解的方法在金属板上形成超亲水薄膜,该方法的步骤为:(1)将选用的具有纯度在70%以上的金属材料清洗干净后备用;(2)配制电解质溶液,浓度控制在0.1-5M;(3)将金属材料作为阳极,石墨或铂作为阴极进行电解,待金属材料表面形成一层均匀的、具有明显金属光泽的纳米结构薄膜时,电解即可停止,所述的纳米粒径为5-200nm之间。此纳米薄膜材料具有超亲水性,与水的接触角约为5°,它可以将冷凝到金属板材上的水迅速铺展成水膜,有利于水的迅速蒸发。
927
0
一种提高单畴YBCO超导块临界电流的方法，属于功能材料领域。其特征 是在单畴YBCO超导块先驱粉中掺杂粒径20～100nm的SiO2纳米粉末，将SiO2 纳米粉末按相对于YBCO超导块先驱粉的0.02～1wt％的比例加入该先驱粉末中， 经球磨混合均匀后，用单轴模压成型，再采用顶部籽晶辅助熔融织构生长工艺 (TSMTG)生成单畴结构的YBCO超导块。SiO2纳米粉末的制备工艺为：将正 硅酸四乙酯、无水乙醇和去离子水按体积比1∶1-3∶1-3配成清澈透明溶液，经 水浴、搅拌形成乳白色凝胶；再经形成干凝胶后研磨成细粉，经400-700℃焙烧 0.5-2.5小时即得到粒径20～100nm的SiO2纳米粉末。本发明有效提高了单畴 YBCO超导块材宽场范围内的临界电流。
723
0
本发明涉及利用光固化技术制备多孔纳米二氧化钛薄膜的方法，属于功能材料技术领域，也属于光聚合技术领域。其将纳米二氧化钛胶体与可光聚合的单体材料混合制成胶体二氧化钛分散体，涂覆于基材表面，经紫外光的辐照聚合固化成膜，最后通过热处理形成了多孔结构的纳米二氧化钛薄膜。本发明提供了一种通过光固化有机无机混合体系涂层制备多孔纳米二氧化钛薄膜的方法，该方法符合光固化技术的“5E”原则，同时可通过改变单体种类、光引发剂种类、单体加入量和涂膜方法等反应条件，实现对薄膜形貌、厚度、孔隙尺寸等的调控，制备的多孔纳米二氧化钛薄膜具有不易剥落、高比表面积、表面平整均匀和孔隙率大等优点。本发明可应用于染料敏化太阳能电池，多孔结构可增加染料的吸附，增强光的散射，进而提高电池的光电转换效率，具有很高的实用价值和应用前景。
693
0
本发明涉及微电子技术领域，具体是一种集成标准CMOS工艺的电阻存储器及其制备方法，该方法包括：在常规CMOS工艺完成前段工艺至钨栓塞形成后，沉积金属层间介质层；之后将存储阵列部分钨栓塞上方的介质层打开，形成与钨栓塞部分错开的孔洞，露出一部分钨栓塞；随后生长金属氧化物功能材料、电极材料、扩散阻挡层、仔晶铜以及电镀铜，最后用化学机械抛光形成存储单元。本发明方法可以实现突破常规光刻工艺的器件尺寸，且有助于固定电阻存储器导电细丝的形成位置，增强器件的均一性。
970
0

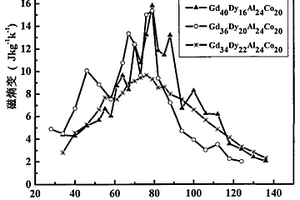

Gd基磁致冷大块非晶合金，属于功能材料中的磁致冷合金领域。其特征在于非晶合金化学成分原子百分比为：Gd：34～40％；Dy：16～22％；Al：20～24％；Co：15～20％。该材料可以在普通铸造条件下形成大块非晶合金，具有超过金属Gd的磁熵变和磁致冷能力，在相同磁熵变和致冷能力水平下，该非晶合金成本价格较Er基晶态和巨磁材料Gd5Si2Ge2等磁致冷材料价格便宜，是20－100K范围内优异的磁致冷材料。
665
0
本发明公开了一种具有高碳氧比的单层石墨烯的制备方法,属于功能材料的制备技术领域。步骤如下:以天然鳞片石墨为原料,用改良hummers法制得氧化石墨,鳞片石墨∶高锰酸钾∶浓硝酸∶浓硫酸∶双氧水=1∶1.5∶7.0∶10.7∶1.5。用5%的稀盐酸和去离子水洗至无SO42-。取氧化石墨在马弗炉中900℃-1000℃膨胀,取膨胀石墨以酒精为分散剂,超声处理1h,然后进行水热还原,膨胀石墨∶水合肼=1∶10,100℃下水热反应24h,产物洗净干燥。本发明可制得具有高碳氧比的单层石墨烯,产率大,可应用于大规模生产。
621
0

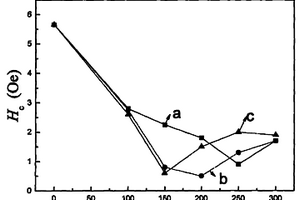

本发明提供了一种利用二次退火降低自旋阀薄膜矫顽力的方法，属于信息电子、功能材料领域。在磁控溅射仪中制备自旋阀薄膜，在真空退火炉中进行退火。其特征在于：采用两次退火，退火顺序依次为在1000～3000Oe磁场下，在100～300℃温度下，保温0.5～3h后，降至室温；再在50～300Oe磁场下，在100～300℃温度下，保温0.5～3h；第一次退火时的磁场方向沿着自旋阀薄膜制备态时的易轴方向，第二次退火时的磁场方向与第一次退火时的磁场方向垂直；退火时本底真空度为1×10－4～1×10－5Pa；退火时通入一定流量的N2作为保护气体。本发明的优点在于：利用两次退火，既提高了自旋阀薄膜在室温下的磁阻效应，又明显降低了薄膜的矫顽力。本发明对改进磁传感器的性能有重要的应用价值。
819
0

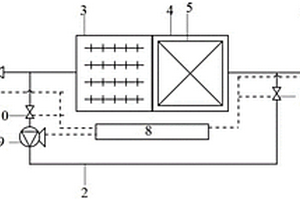

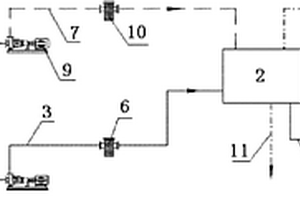

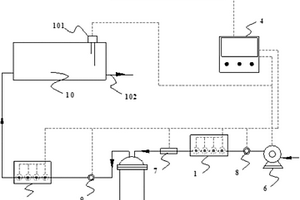

本实用新型为高盐度废水电吸附脱盐装置,尤其针对低污染浓度的高盐废水脱盐。所述装置包括管线组,原水池;所述装置包括电吸附模块;工作管线一端与所述原水池的出口相连,另一端与所述电吸附模块进水口相连,在所述该工作管线上设置有工作泵;出水管线与所述电吸附模块的排液口相连,排出脱盐后液体。本实用新型采用了高效功能材料作为电极,该电极材料不但脱盐效果好,而且具有化学性质高度稳定、耐酸、耐碱、耐腐蚀、抗氧化等特点,这使得电吸附脱盐装置具有对来水水质约束小、抗污染、设备可靠、运行稳定等优点。
601
0
本发明公开了一种红色铕基荧光材料及其制备方法，该材料名称为Eu2(FDA)3(DMAC)2·(H2O)，FDA为2,5‑呋喃二甲酸，DMAC为二甲基乙酰胺。其制备方法是将2,5‑呋喃二甲酸与硝酸铕混合，然后加入到DMAC、乙醇和水的混合溶液中，并在搅拌后以100℃进行反应，从而制得无色块状晶体即可。该荧光材料在365nm的入射光照射下产生6000000a.u.强度的红色荧光。本发明能合成发红色荧光性能优异的功能材料，存在寿命更长、色纯度更高，而且制备方法简单、化学组分易于控制、重复性好、产量高。
一种用于高效光催化降解1,5‑二羟基萘的催化剂及其制备方法。本发明属于功能材料技术领域，具体涉及一种用于光催化降解1,5‑二羟基萘的催化剂及其制备方法。目前降解1,5‑二羟基萘的方法主要有三类，分别是物理法、生物法和化学法，物理法再生困难、易造成二次污染，生物法处理周期长降解效果不稳定，化学法费用高、处理量少。光催化氧化技术具有安全环保、催化效率高、节约成本等优点，成为现阶段的前沿课题。本发明的目的是针对上述方法存在的不足，提供一种可见光下能高效光催化降解1,5‑二羟基萘的催化剂及其制备方法。

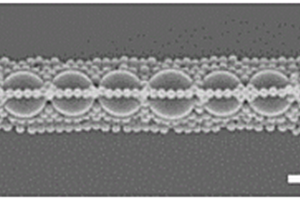

本发明涉及微纳米颗粒的组装领域，具体涉及不同粒径的微米和/或纳米颗粒进行一维共组装的方法和基板与应用。制备方法包括：将含有颗粒A和颗粒B的悬浮液滴加在表面具有突出的柱状阵列结构的第一基材表面，然后将所述第一基材与表面平整的第二基材以间距L平行设置，待悬浮液中的溶剂挥发后，再将第一基材与第二基材进行分离，在第二基材的表面形成含有颗粒A和颗粒B的一维共组装结构；其中，颗粒A和颗粒B为粒径不同的微米和/或纳米颗粒；D与d的粒径比为1:(0.001‑0.5)，L与D的比值为1.2‑3，或L与d的比值为1.2以下。该方法可控性强，制备的共组装结构具有有序、图案更加精细化、结构复杂、能够复合多功能材料的优点。
1004
0
本发明涉及一种基于电子动态调控的浸润性可控的表面制备方法，属于功能材料技术领域。包括以下步骤：(1)利用飞秒激光在待加工材料上制备大面积、一致性的微纳复合结构；(2)将制备的微纳复合结构放入金属盐和氢氟酸的混合溶液中，利用伽伐尼置换反应在待加工材料的微纳复合结构上制备金属微纳结构。金属微纳结构的种类可通过不同金属离子控制；此外，金属微纳结构的形貌可通过激光加工参数，溶液浓度，反应时间等参数控制。在未添加任何化学修饰的情况下，基底表面可以实现超疏水到超亲水浸润性之间的转换。对比现有技术，本发明提供的制造浸润性可控表面的方法，具有制备过程简单，图案可控，无添加任何化学修饰，接触角调节幅度大等优点。
914
0
本发明提供一种基于飞秒激光实现透明导电氧化物起偏和检偏的方法，属于功能材料领域。将透明导电材料镀在需要起偏和检偏功能的光学器件表面，然后将镀有透明导电氧化物的光电器件置于飞秒激光微加工系统中，调节特定的飞秒激光的能量和扫描速度，在光电器件表面制备大面积、一致性的透明导电氧化物光栅结构。制备的光栅结构可对垂直于结构方向的偏振光产生阻挡效果，从而降低垂直于加工结构的偏振光的透过率。对比现有技术，本发明提供的方法简单、易于实现，且加工出来的光栅结构性质稳定，制造的产品可以将圆偏振光转化为线偏振光，在光电器件起偏和检偏方面具有重要应用价值。
849
0
本发明公开了一种制造BN模板的方法，包括底层和生长在底层上的模板层，模板使用溅射系统在底层上生长，与底层一起作为功能层，可以用于制备各种光电子或者微电子功能材料。
799
0
一种铁粉表面包覆处理方法，属于功能材料和粉末冶金技术领域。工艺是将铁粉置于磷化液中，在20～50℃温度下搅拌15～60min，经过滤、洗涤并干燥，再置于硅烷处理液中，在20～70℃温度下搅拌30～120min，过滤洗涤，最后于50～120℃干燥得到表面同时有磷酸盐层和硅氧烷层的包覆粉。该方法制备工艺简单、效率高、包覆完全，易形成产业化规模，表面磷酸盐包覆层有高的电阻率，能有效降低铁粉芯的磁损耗，硅烷包覆层能改善磷酸盐层的脆性，并且能提高包覆铁粉的耐热性能。
698
0
一种基于L型结构的宽带太赫兹超材料吸收器，属于超材料及电磁功能材料技术领域。该太赫兹超材料吸收器，包括金属反射层、介质层和金属图案层。所述金属反射层为一层连续的金属薄膜，其厚度大于工作太赫兹波的趋肤深度；介质层位于金属反射层和金属图案层之间，为二氧化硅薄膜；金属图案层，由呈L型的单元超材料结构周期性排列而成，且每个L型单元超材料结构均由相互垂直的水平臂和垂直臂连接组成。本发明通过合理设计L型结构的几何尺寸、晶格周期以及中间介质层的厚度，可以实现对垂直入射到超材料表面的电磁波完全吸收的特性。本发明图形结构简单、不需要多层材料堆叠，且具有宽频带高吸收的特性，可用于电磁波的收集和探测装置。
1033
0
一种永磁材料室温和高温磁性能不合格品的快速无损检测方法，属于磁性功能材料无损检测技术领域。具体过程为：首先将永磁材料饱和充磁后，加热至磁体的工作温度，同时施加强度为80%～100%Hk的退磁场对磁体退磁，冷却，最后检测退磁后磁体的室温开路磁通，测量值低于所设置的检测标准的样品为不合格品。本发明可以全面检测出剩磁Br，内禀矫顽力Hcj，磁感矫顽力Hcb，磁能积(BH)max，临界磁场强度等指标不合格的样品，不仅检测室温不合格产品，而且能够检测高温不合格的产品。这种方法可以一次对多个甚至成百上千个样品同时进行高温退磁，开路磁通的测量也十分方便，具有准确、简便、快捷、低成本的特点，适于在大规模生产中应用。
985
0
本发明公开了一种功能纳米膜的直接印刷方法，属于功能材料技术领域。所述方法将选取的各向异性微结构的锥状纤维紧密排列，并将纤维粗端粘接在基底上，并将基底连接到储液池，形成印刷工具；将印刷工具连接到三维移动台，与刷涂平面成5～90度角靠近基底，接触基底后下压0～5毫米，以0～100mm/s的速度移动，制得长度、宽度和厚度均可控的具有光、电或者磁性特性的功能纳米膜。本发明的可控功能纳米膜可用于光、电或者磁学领域，本发明的可控功能纳米膜的制备成本较低，原料易得，设备和制作工艺简单，可用于大范围制备。本发明的功能纳米膜边缘规整，长度、宽度和厚度均连续可调。且膜厚度均匀，成膜性能良好。
中冶有色为您提供最新的北京有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月28日 ~ 30日
2024年07月12日 ~ 14日
2024年07月17日 ~ 19日
2024年07月19日 ~ 21日
2024年07月26日 ~ 28日
