全部
▼
热搜：
879
0
本发明涉及滚塑成型领域，公开了滚塑塑料组合物与滚塑制品及其制备方法。该组合物包含专用料A和普通料B；所述专用料A包含聚烯烃a、功能填料、相容剂和抗氧剂；所述普通料B包含聚烯烃b；其中，所述聚烯烃a的熔点小于所述聚烯烃b的熔点。可以制得的滚塑制品包括的外表层中聚集更多的功能材料，使整个滚塑制品的外观功能效果更好于现有技术的滚塑制品。
828
0
本发明公开了一种绿色铽基荧光材料及其制备方法，该材料名称为Tb2(FDA)3(DMAC)2·(H2O)，FDA为2,5‑呋喃二甲酸，DMAC为二甲基乙酰胺。其制备方法是将2,5‑呋喃二甲酸与硝酸铽混合，然后加入到DMAC、乙醇和水的混合溶液中，并在搅拌后以100℃进行反应，从而制得无色块状晶体即可。该荧光材料在365nm的入射光照射下产生9000000a.u.强度的绿色荧光。本发明能合成发绿色荧光性能优异的功能材料，存在寿命更长、色纯度更高，而且制备方法简单、化学组分易于控制、重复性好、产量高。
599
0

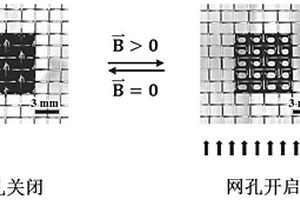

本发明公开了一种磁性流体/多孔网复合膜及其制备方法与应用，属于功能材料制备技术领域。本发明通过将磁性颗粒与表面活性剂、载液混合均匀得到磁性流体，并将磁性流体涂覆于无尘多孔网的表面，便在多孔网的网格内形成一层稳定的复合膜，通过改变多孔网的孔径、磁性流体载液的组成及配比，来调节复合膜对液体的承载性能，并在磁场的作用下实现膜的开闭转换，进而实现液体的可控渗透。本发明公开的磁性流体/多孔网复合膜的制备方法简单、易行，且磁场控制复合膜上水滴的单向渗透过程具有响应速度快、消耗能量小、简便快捷等优点，可以很好地应用于磁场响应液体可控渗透领域。
880
0
本发明公开了一种采用高铁炉渣原位吸附废弃锂电池中氟化物的方法，该方法可通过采用高铁炉渣作为原位吸附剂实现废弃锂电池正极极片内有机粘结剂聚偏氟乙烯高温热分解过程中释放的氟化物的吸附。与现有技术相比，利用高铁炉渣原位吸附废弃锂电池中氟化物的方法不仅可以将工业固体废弃物转化为可原位吸附氟化物的功能材料，解决工业固体废弃物堆放的难题，还可以实现工业固体废弃物的减量化、资源化和无害化，高铁炉渣对聚偏氟乙烯中氟的原位吸附率高达99.0wt％以上。
本发明公开了属于成像信息记录材料中光功能材料技术领域的一种辐射固化单体的合成，特别是一种侧链带有芳基的含硅乙烯基醚阳离子聚合单体的合成。本发明以芳基氯硅烷或芳基氯硅氧烷和羟烷基乙烯基醚为原料，制备侧链带有芳基的含硅乙烯基醚阳离子聚合单体，此反应步骤简单、条件温和、便于提纯且产率在80％左右。本发明解决了现有含硅乙烯基醚制备工艺复杂、产率较低、使用金属催化剂成本高、污染环境等问题。本发明得到的阳离子聚合单体可用于辐射固化材料和光成像信息记录材料。

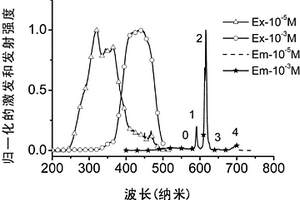

本发明公开了一种Ir(III)-Eu(III)双金属配合物及其应用。所述Ir(III)-Eu(III)双金属配合物结构通式为[(L1L2)Ir(μ-B)]mEu(D1D2D3)En，其中：B代表羧基取代的联吡啶衍生的桥联配体；L1、L2代表与Ir结合的环金属配体；D1、D2和D3代表阴离子配体；E代表中性配体。m＝1、2或3；n为0-8的整数，具体数值视配体的配位结构和总的配位环境而定，总的来说使Eu(III)离子的配位数满足6～12。这类铕配合物具有高效光致发光量子产率，并且可以实现长波长的可见光激发，用作光致发光功能材料。
641
0

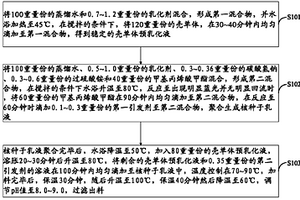

本发明提供一种核壳乳液及其制备方法，涉及有机光电信息功能材料领域，消除了墨水中有机溶剂对器件质量的影响，有效防止墨水喷头的堵塞。该核壳乳液，包括：220.7～221.2重量份的单体预乳化液、201.2～202.26重量份的核种子乳液、0.35重量份的第二引发剂和一定量的氨水。本发明用于核壳乳液制造。
941
0
本发明公开了一种在导电基底上自发沉积三维石墨烯的方法，属于功能材料领域。所述方法步骤如下：第一步：利用氧化剥离石墨法制备得到8～20mg/mL氧化石墨烯溶液；第二步：将8～20mg/mL氧化石墨烯溶液稀释，使氧化石墨烯溶液的浓度为0.5～3mg/mL；第三步：将导电基底放到氧化石墨烯溶液中静置，反应6～12小时后取出导电基底，三维石墨烯沉积在导电基底的表面；第四步：对第三步得到的三维石墨烯直接进行冷冻干燥或洗涤后再冷冻干燥，得到干燥多孔的功能化的三维石墨烯或纯净的干燥多孔三维石墨烯。所述方法制备过程简单、环境友好，得到的三维石墨烯材料结构呈三维、多孔状，具有比表面积大、柔韧性好的特点。

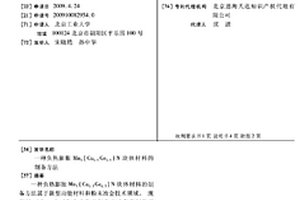

一种负热膨胀Mn3(Cu0.5Ge0.5)N块体材料的制备方法属于新型功能材料 和粉末冶金技术领域。现有Mn3(Cu1-xGex)N化合物的制备方法存在制备周期 长，能耗高等问题。本发明通过固-气反应制备单相Mn2N0.86化合物粉末后， 再将Mn2N0.86粉末与Cu和Ge粉末按照Mn3(Cu0.5Ge0.5)N化合物的化学计量比均 匀混合，而后利用放电等离子烧结(SPS)方法将混合粉末在氩气保护下进 行烧结致密化，获得具有负热膨胀特性的Mn3(Cu0.5Ge0.5)N块体材料。本发明 所提供的方法制备周期短，能耗低，制备的块体材料具有很高的致密度。
877
0

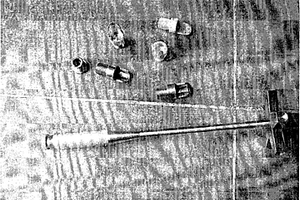

本技术涉及一种多功能刮痧点穴装置，该装置不仅具有设计精巧，刮痧部位准确、着力点集中的优点，而且可以通过带有铁铝铜等多种元素的多个刮痧头的组合拆装，以及通过具有热辐射、磁疗、微量元素导入等五行素功能材料制成的圆珠型点穴头的选用，达到针对个性化体质实施保健养生的效果。
777
0
本发明属于功能材料技术领域，提供一种含硼合金靶材及其制备方法。包括以下原子百分比的成分：0<B≤20％，80≤Cr<100％。所述含硼合金靶材的制备方法为：将铬粉和硼粉通过预合金粉末制备、冷等静压、脱气、热等静压、机加工等处理，获得所述含硼合金靶材。本发明的含硼合金靶材密度高(相对密度不低于99％)、无气孔、疏松和偏析，组织均匀，晶粒细小(平均晶粒度不大于100μm)；通过该靶材可以获得耐磨性能极佳的合金涂层，可提高涂层高温抗氧化性能；该靶材可用于硬质涂层、耐磨涂层等，其产品可广泛应用于模具、机械零件、耐磨涂层等工业领域。

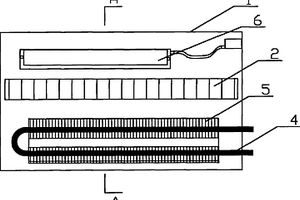

本发明属于功能材料与电热元件领域，特别涉及一种用于农业大棚的石墨烯远红外加热负离子光波板及其制作方法。该光波板包括正面板、发热板、保温层、反射层、后盖板，正面板、发热板、保温层、反射层、后盖板按上下顺序依次设置；其中，发热板设有玻璃纤维布、树脂胶层、石墨烯纳米远红外负离子复合纤维导电发热膜，石墨烯纳米远红外负离子复合纤维导电发热膜的上部和下部分别依次设置树脂胶层和玻璃纤维布。本发明远红外发射波与农作物吸收太阳光进行光合作用的营养波长一致，可促进农作物的光合作用，提高农作物的发芽率提高出苗率、缩短生长周期。从而，加快农作物的成熟，并可以根据农作物不同的生长周期调控生长环境控制温度、湿度。
1048
0

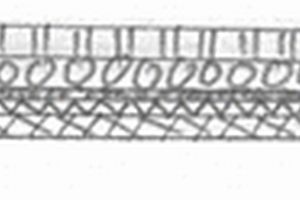

本发明涉及一种耐高热流密度热防护材料及其制备方法，属无机功能材料领域。本发明提供的耐高热流密度热防护材料制备方法，通过采用在高热导率、高密度的第一碳纤维层的一侧制备低热导率、低密度的第二碳纤维层，形成上下层具有不同属性的一体化整体织物，经过对所述一体化整体织物进行定型、强化和对第一碳纤维层高导热化致密化处理，形成由低密度隔热底层和高力学性能耐高热流密度的致密表层构成的防隔热一体化轻质热防护材料，同时解决了高热流密度下的防热和隔热两个问题，并且解决了轻质热防护材料抗损伤能力差的问题；本发明提供的热防护材料结构简单，无需机械连接，可靠性高，最高耐热流密度能力达2.0MW/m2以上。
1025
0
本发明公开了含有硅氧六元环的树枝化有机硅聚合物的合成及其在制备高稳定的有机硅弹性体中的应用。其中，硅氧六元环的树枝化有机硅聚合物具有式I所示通式，其中R1、R2、R3、R4、R5各自独立地选自烷基、取代的烷基、环烷基、取代的环烷基、烯基、取代的烯基、环烯基、取代的环烯基、杂环基、取代的杂环基、芳基、取代的芳基、杂芳基、取代的杂芳基、苯基、取代的苯基，或上述基团的组合；与CN107629209A文件相比较，本发明R5官能团的存在为聚合物进一步改性提供了更多的反应位点，从而可实现多功能材料的设计与结构改性。以含有硅氧六元环的树枝化有机硅聚合物为原料，在有机碱化合物的催化下即可进行开环反应来制备出交联体。本发明中通过硅氧六元环开环反应而固化的交联方法避免了过渡金属的使用，制备出的不含过渡金属残余的有机硅弹性体的热稳定好，可用于包括LED灯封装等电子封装方面。
875
0
本发明提供了一种极酸化矿山废弃地土壤复合改良剂及其应用。按重量份计，该复合改良剂包括5～20份的熟石灰粉、50～110份的活性黏土矿物质粉、20～50份的有机肥及10～20份的生物菌有机材料。本发明的复合改良剂能够对土壤进行快速消酸、调节pH值，同时还能增加土壤有机质含量、改善土壤通透性，利用活性黏土矿物质功能材料降低复合重金属有效态含量、降低毒性、持续补充硅、钙、镁、磷等中微量元素，使土壤富有活性肽矿物质，降低产酸微生物比例、引入益生微生物活性菌群。因此，本发明能够全方位重构健康土壤，改善其养分功能、结构功能、生态环境功能。
798
0
一种污水处理用高性能多孔钛柔性膜的制备方法，属于金属多孔功能材料制备技术及污水处理领域。采用孔构筑设计思路，基于粉末原料的粒度级配和造孔技术，将不同粒度的氢化脱氢钛粉与造孔剂、分散剂、粘结剂、增塑剂在溶剂中混合得到均匀的浆料，经流延机流延成形获得流延膜带，后经脱脂、去除造孔剂、烧结并结合电化学阳极氧化法制备具有多级孔结构、高孔隙率的高性能多孔钛柔性膜。本发明制备出厚度<0.60mm的柔性膜，具有高孔隙率(45～70％)和多级孔结构的特点，大幅提高电极材料的比表面积，加速反应底物/产物的吸脱附速率，有效提升有机物降解效率和污水处理能力。兼顾有机物降解、过滤净化、杀菌消毒的协同效果，可实现污水治理的多功能化，以及高通量、稳定及高效处理。
1036
0

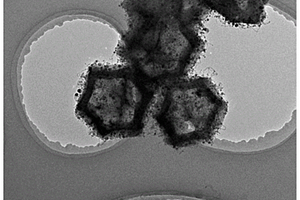

本发明属于复合功能材料制备技术领域，涉及一种储热/催化一体化材料的制备方法。首先合成Zn基MOFs材料(Zn‑MOFs)，并在其表面包覆含有其他金属组分M的MOFs材料(M‑MOFs，M＝Co，Cu，Ni，Cr，Ru，Au等)，得到Zn‑MOFs@M‑MOFs复合材料。在惰性气氛下煅烧Zn‑MOFs@M‑MOFs制备得到负载不同金属组分且金属粒径可控的多级结构碳负载金属颗粒催化材料。进一步对多级结构碳负载金属颗粒催化材料通过浸渍法引入相变芯材，得到储热/催化一体化材料。本发明的优点在于：1)以MOFs材料为前驱体开发出一种储热/催化一体化材料；2)储热/催化一体化材料的催化活性组分可控，且储能密度和控温温度可调；3)用本发明提供的方法反应工艺简单、流程短，适合工业化生产。
808
0
一种耐高温各向异性钐铁氮粘结磁体及其制备方法，属于功能材料技术领域。本发明以各向异性钐铁氮磁粉为磁性物质，以硅酸钠为主粘结剂，以耐高温环氧树脂为辅助粘结剂，制得各向异性粘结钐铁氮磁体不仅具有较高的磁性能，其耐温性也得到大幅提高，工作环境温度可达到200℃，且具有抗渗透、耐腐蚀等优点。本发明的一种耐高温各向异性粘结钐铁氮磁体及其制备方法，所得磁体具有高的磁学性能、较高的使用温度，在实施过程中设备简单、操作简便、成本较低，易于大规模生产，经济价值高，在永磁材料领域有着很大的应用前景。
919
0
一种Mn‑Ga合金磁硬化的方法，属于功能材料领域。本发明首先通过熔炼获得MnxGa(1.0≤x≤3.0)铸锭，经400～650℃热处理获得四方相，四方相合金块体在300～700℃和30～800MPa压力下利用放电等离子烧结(SPS)设备进行热变形，获得了具有较大矫顽力的锰镓合金磁体。本发明获得的Mn‑Ga合金磁体具有较高的剩磁，较大的矫顽力，较为优异的磁能积，在永磁领域具有应用潜力。
607
0

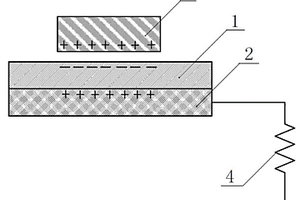

本发明是一种基于现有地板的摩擦发电机，包括普通地板，在地板下方安装有与地板接触在一起的导电电极。地板为现有的木制地板、地板砖或者其他类型地面。导电电极为有较强导电能力的金属如铝、铁、铜、银、金，或为半导体材料。本发明与传统的发电地板相比，不需使用额外的功能材料与器件，仅需在现有地板下面加一导电电极即可构成。本发明制造方法简单、成本低、易于制作、可用性高、生产周期短，而且具有高电压输出和很强的充电能力，可以大批量大面积铺设。本发明可用于安防、智能家居等领域，可作为一种自驱动报警、主动式可动目标活动监测的传感器。
1006
0
一种耐高温各向同性NdFeB粘结磁体及其制备方法，属于功能材料技术领域。本发明以各向同性NdFeB磁粉为磁性物质，以硅酸钠为主粘结剂，以耐高温环氧树脂为辅助粘结剂，制得各向同性粘结NdFeB磁体。所得磁体耐温性得到大幅提高，其工作环境温度可达到200℃，且具有抗渗透、耐腐蚀等优点。本发明的一种耐高温各向同性粘结NdFeB磁体及其制备方法，所得磁体具有良好的磁学性能、较高的使用温度，在实施过程中设备简单、操作简便、成本较低，易于大规模生产，经济价值高，在永磁材料领域有着很大的应用前景。
一种基于银纳米线(Ag NW)基底电致变色材料调节近红外光的方法，属于功能材料制备及应用领域。将长度至少为50微米、半径80‑12nm的银纳米线通过旋涂及真空热压法在透明衬底上制备一层均匀分散的银纳米线透明导电层，进而得到透明导电电极；在银纳米线透明导电层表面沉积一层电致变色薄膜，得到银纳米线基底电致变色薄膜；通过将所得到的银纳米线基底电致变色薄膜、铂片电极、Ag/KCl参比电极组成三电极体系，与电解液组成电致变色电化学反应体系，通过控制施加电压大小，进行着色‑褪色变换，进行近红外波段不同波长处的光学调控。
586
0

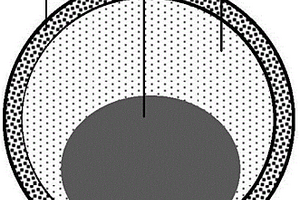

本发明提供一种液态金属人工细胞，包括半透膜、液态金属和电解质；所述半透膜围成封闭的腔体，液态金属和电解质位于腔体内。本发明还提出所述液态金属人工细胞的制备方法。本发明首次引入了液态金属人工细胞的技术概念，创造了一种集半透膜、液态金属、电解质溶液乃至更多功能材料于一体的复合器件体系，显著扩展了人工细胞及液态金属的既有认识，可部分模拟自然界的细胞功能，进一步可用于组装出功能更复杂的人工机器。
三维有序大孔InVO4-BiVO4负载贵金属纳米光催化剂、制备及应用，属于光响应催化剂和纳米功能材料技术领域。本发明以3DOM结构的InVO4-BiVO4为载体，采用PVA或PVP保护的鼓泡还原法制备InBi-3D负载M贵金属：(a)以HAuCl4或PdCl2为贵金属源，以聚乙烯醇为保护剂；或以AgNO3为贵金属源，以聚乙烯吡咯烷酮为保护剂，配置贵金属溶液；(b)将贵金属溶液加入NaBH4，制得M金属溶胶；(c)将InBi-3D加入到M金属溶胶中，在黑暗中鼓泡，(d)过滤、洗涤、干燥。此催化剂同时具有3DOM结构、异质结结构以及等离子体效应，能够高效地降解罗丹明B、亚甲基蓝或二者混合有机染料。
1009
0
本发明涉及一种聚苯乙烯修饰的三维石墨烯泡沫的制备方法，属于功能材料领域。所述方法：在搅拌下，先将聚苯乙烯的环己烷溶液加入到氧化石墨烯溶液中，再加入十二烷基磺酸钠的水溶液，继续搅拌，得到混合均匀的溶液；将得到的混合均匀的溶液放入液氮中冷冻，从液氮中取出后再进行冷冻干燥，得到聚苯乙烯修饰的三维石墨烯气凝胶；在氢氩混合气的保护气氛下，将聚苯乙烯修饰的三维石墨烯气凝胶进行退火处理，得到所述聚苯乙烯修饰的三维石墨烯泡沫。本发明所述方法简单、易操作，适于规模化生产；所制备的聚苯乙烯修饰的三维石墨烯泡沫具有有序的蜂窝状结构、质量轻、超压缩性能和优异的电化学性能。
856
0
本发明公开了一种高效、连续油水分离装置，属于功能材料应用技术领域。所述装置包括集油箱、机械泵和油收集装置。所述集油箱呈立方体框架结构，所述立方体框架的五个面上固定有附载疏水薄膜的金属基底，并且与油水混合物充分接触，第六个面为开口。所述机械泵的入油口通过管路连接所述集油箱，机械泵的出油口通过管路连接所述的油收集装置。本发明克服了聚合物膜处理量小、分离速度慢、只能分批处理废水的缺点，实现了对含油废水的连续分离。对膜分离技术在实际生活中处理含油废水提供了一种可能。
909
0
本发明公开了一种利用氢等离子体电弧熔炼技术制备高纯稀土钆的新方法。具体步骤如下：首先高纯氩气作为等离子体源，在等离子体电弧熔炼炉中把金属样品熔炼成规则形状，去除表面粘附杂质；其次置换氩气氛围，向腔室中通入适量氢气，氩气和氢气同时作为等离子体源产生电弧，多次翻转熔炼，利用高温下氢原子极强的还原性可以有效去除单质钆中的氧元素；最后再次置换为氩气氛围，最终获得高纯度无氧钆。本发明工艺简单，制备速度快，除杂效果明显，可以广泛用于制备高纯或超高纯稀土功能材料，具有极其重要的应用价值。
798
0
本发明涉及有机光功能材料领域，特别涉及二阶非线性光学聚芳酯材料及其合成方法和应用。本发明利用双酰氯化合物和带有羧基官能团的双酚化合物作为单体进行界面缩聚，得到侧链带有羧基的聚芳酯，进而在聚合物侧链上引入具有电光活性的发色团分子，得到侧链型二阶非线性光学聚芳酯材料；或者利用双酚化合物、双羟基发色团和双酰氯化合物作为单体进行共聚，得到主链上含有发色团分子的主链型二阶非线性光学聚芳酯材料。这两种方法均成功地解决了聚芳酯难溶而不易制得薄膜器件的难题。该两类聚芳酯制备成薄膜后在电场中升温极化，制备出具有高电光活性的聚芳酯薄膜，可以作为制备电光器件的材料。
本发明涉及微电子技术领域，具体是一种集成标准CMOS工艺的金属氧化物电阻存储器及其制备方法。该方法包括：在常规CMOS工艺完成前段工艺至钨栓塞形成后，沉积金属层间介质层；之后将存储阵列部分钨栓塞上方的介质层打开，形成第一层金属布线沟槽，露出钨栓塞；随后生长金属氧化物功能材料、电极材料、扩散阻挡层、仔晶铜以及电镀铜，最后用化学机械抛光一步形成存储单元及第一层金属布线。本发明方法工艺简便，在标准工艺的基础上不需要额外增加光照步骤，成本低，效果好。
622
0
本发明涉及磁性功能材料领域，特别涉及一种高韧性铁磷基非晶态合金薄带及其制备方法，所述铁磷基非晶合金的化学式为FeaPbBcMd，其中M为Nb，V，Ta和Ti中的至少一种，按原子百分比，式中a为100-b-c-d%，b为2-20%，c为0.5-15%，d为0.5-5%。该铁磷基非晶合金的断裂应变εf在0.02以上，韧脆转变温度TDB在150℃以上，饱和磁感应强度Bs在1.40T以上，矫顽力Hc在3.0A/m以下，损耗P11/50在0.3W/kg以下。本发明的铁磷基非晶合金还具有良好的塑性、优异的软磁性能和良好的非晶形成能力，可广泛用于各种铁芯材料，具有重要的工业应用价值。
中冶有色为您提供最新的北京有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年07月12日 ~ 14日
2024年07月12日 ~ 14日
2024年07月26日 ~ 28日
2024年08月01日 ~ 03日
2024年11月01日 ~ 04日
