江苏镇江有色金属加工技术理论与应用

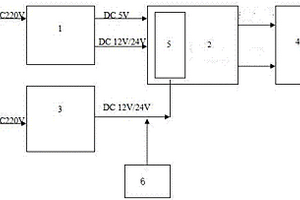

带交直流供电的医用显示器 642

 0

本发明属于显示器领域，特别涉及到一种医用显示器。本发明提供了一种带交直流供电的医用显示器，显示器内包括内置电源模块（1）、显示器驱动模块（2）、和显示屏（4）所述的内置电源模块（1）和显示器驱动模块（2）连接，所述的显示器驱动模块（2）和显示屏（4）连接，其特征在于：还包括一个外置电源适配器（3），所述的外置电源适配器（3）位于显示器外，所述的外置电源适配器（3）和所述的显示器驱动模块（2）连接。本发明提供的带交直流供电的医用显示器，当内置电源模块损坏时，只须采用外置电源适配器或锂电池供电，就能使显示器迅速恢复工作，从而不会影响医用显示器的正常工作。

三氧化钼四方纳米片的制备方法 1071

 0

本发明涉及一种三氧化钼四方纳米片的制备方法,其特征在于步骤如下：将钼源、硫源及还原剂溶于溶剂中，通过离心搅拌使其均匀的分散到溶液中，移入不锈钢反应釜，密封，恒温100℃～300℃反应24h后，冷却至室温，得到反应产物，分离上述反应产物，洗涤、干燥，得到前驱体MoS2；将MoS2纳米材料置于管式炉中，在空气或氧气气氛中，300℃～600℃下恒温保温24h，退火0.5～5h得到MoO3四方纳米片，厚度在100-150nm，大小1～2μm。本发明方法的原料易得、价格低廉，制备工艺简单、参数易控，生产过程安全环保，其能在气敏、磁性及锂电材料等方面广泛应用。

铌基氧化物负极材料的制备方法 627

 0

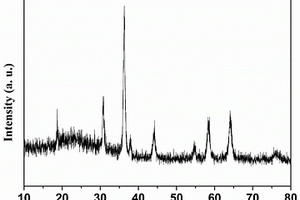

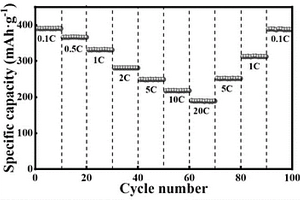

本发明涉及锂离子电池材料，特指一种铌基氧化物负极材料的制备方法。本发明采用溶剂热法，经过高温煅烧处理制备了铌基氧化物负极材料。材料大的比表面积可以提供多的反应位点，从而提高材料的倍率性能和离子传输速率。通过调节金属种类、金属比例、溶剂热反应条件与煅烧条件实现材料形貌、结构与电化学性能的进一步优化。制备出的材料具有优异的电化学性能。

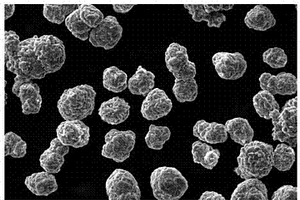

模板法制备Li(Ni0.8Co0.1Mn0.1)O2三元材料 885

 0

模板法制备的Li(Ni0.8Co0.1Mn0.1)O2三元材料，包括以下步骤：1）前驱体溶液制备、2）表面包覆改性、3）研磨过筛。本发明，其制备出的三元正极材料具有克容量高（≥180mAh/g），循环寿命好（1000次循环寿命保持率≥90%），倍率性能佳（10C/0.3C≥90%）及其吸液保液能力佳等特性。尤其适合于高能量密度锂离子电池领域。

隔绝式氧气呼吸器 867

 0

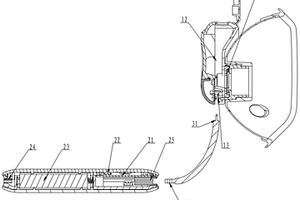

本发明涉及一种呼吸器，具体为隔绝式氧气呼吸器，包括下壳体17、上壳体21、生氧药罐14、贮气囊13，生氧药罐14上盖板上设置有复位开关压板15，其上方连接呼吸面罩1，下方连接贮气囊13，呼吸面罩1通过呼气阀19和吸气阀3与生氧药罐14、贮气囊13相通，呼吸面罩与生氧药罐之间增设呼气软管18。呼吸面罩1通过呼气阀19和吸气阀3与冷却模块7、贮气囊13相通，呼吸面罩1与冷却模块7之间增设吸气软管4。锂离子电池组11提供冷却模块7运行的电源，携带备用电源即可实现持续冷却作用。其主要特点为维护和保养方便，实现持续冷却，降温效果好，体积小，安全可靠。

含有工业固体废弃物的发泡水泥保温板及其制备方法 947

 0

本发明涉及一种发泡水泥保温板及其制备方法，是一种含有工业固体废弃物的发泡水泥保温板及其制备方法，其由混合料A与混合料B组成；混合料A为：水泥55～65%，石膏粉10～20%，双氧水8～15%，絮凝剂3～4%，减水剂1～2%，促凝剂1～2%，水泥防水剂2～3%，碳酸锂1～2%，纤维1～2%，稳固母料1～2%；混合料B为：基料35%～47%，氯化镁溶液35%～39%，氧化镁10%～15%，结合剂2%～5%，工业用双氧水2%～3%，镧系稀土1%～2%，添加剂5%～7%。本发明的发泡水泥保温板具有防火、防水、重量轻、抗压抗弯、强度高等优点，有效利用工业固体废弃物，废物利用，有利环保，真正变废为宝。

三元复合材料的改性方法 917

 0

本发明属于锂离子电池材料制备领域，具体的说涉及一种三元复合材料的改性方法。其制备方法为：首先采用硫酸银和硫脲分别作为银源和硫源，以氯化铵为缓冲剂，氨水和联氨为联合络合剂，搅拌均匀后添加三元材料前驱体，并进行水浴反应，最后制备出内核为LiNi_xCo_yMn_1‑x‑yO₂，外壳为硫化银的三元复合材料。本发明制备出的三元复合材料具有高的倍率性能及其循环性能。

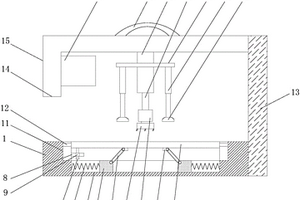

用于制造玻璃的取样器 853

 0

本发明公开了一种用于制造玻璃的取样器，包括底座、滑槽、滑块、弹簧、连杆、连接块、支撑板、横板、螺纹孔、螺栓、限位槽、限位块、侧板、开口、支撑梁、把手、锂电池、支撑柱、第一电动推杆、固定板、第二电动推杆、吸盘、电机和旋切刀。本发明结构合理，通过玻璃挤压支撑板，使连接块与连杆的一端转动连接，连杆的另一端通过转轴与滑块转动连接，滑块在连杆的作用下沿着滑槽向滑槽的一端移动，从而将滑槽内的弹簧压缩，支撑板通过限位块在限位槽内下移，从而对切割的玻璃板提供减振，避免玻璃的破碎，通过螺栓与横板内部的螺纹孔螺纹连接，调整螺栓的一端与支撑板的距离，对取样的玻璃进行保护，便于快速取样和取样完整。

3D打印金属材料 1022

 0

本发明公开了一种3D打印金属材料，包括以下重量份数的组分：铋30‑50份、锡60‑80份、镉40‑70份、铅0.1‑0.5份、锂5‑10份、铝2‑6份、镁1‑3份，本发明于能够解决目前现有的3D打印的材料不耐腐蚀、机械强度不足，不能重复利用等的缺陷。

利用空气渗N的(Ti,Al)N强化自保护药芯焊丝 863

 0

本发明公开一种利用空气渗N的(Ti,Al)N强化自保护药芯焊丝，以低碳钢带为外皮，药芯成分按质量百分比为：36～55％的微碳铬铁，10～25％的钛铁和铝粉的机械混合物，10～20％的金红石，2～6％的大理石，3～8％的氟化锂，1～3％的微碳锰铁，1～3％的氟硅酸钾，0.5～1％的海藻酸钠，余量为铁粉，其中，3：2≤钛铁：铝粉≤4：1。药芯粉末占焊丝总重的25‑30％。本发明提供的自保护药芯焊丝，无需外加保护气体，在焊接气氛中保持一定的氮分压，利用空气中的N为原料，部分渗N入熔敷金属，和Ti、Al反应生成(Ti,Al)N强化相，增加焊丝的强度和耐磨性，同时大大降低焊丝成本。

机床加工磨砂轮 899

 0

本发明公开了一种机床加工磨砂轮，包括砂轮基体和位于砂轮基体上的磨料层，磨料层按质量份数计包括以下组分：Ti₂O/Al₂O₃膜层包覆金刚石：20‑23%，碳化硅：1‑3%，二氧化硅：3‑5%，树脂液：3‑6%，黄铁矿粉：4‑8%，石墨：1‑2%，结合剂：8‑11%，造孔剂：2‑3%，余量为辅助磨料；其中，结合剂采用树脂结合剂，树脂结合剂的原料组成及其质量份数为：硼酸：9‑12份，碳酸钠：10‑15份，纳米二氧化硅：3‑8份，环氧树脂：25‑30份，丙烯酸丁酯：4‑9份，硝酸钠：3‑8份，硝酸铝：1‑9份，硝酸钾：12‑18份，硝酸锂：3‑8份；造孔剂采用碳酸氢铵或空心氧化铝球中的一种；辅助磨料为棕刚玉、白刚玉、单晶刚玉或者黑碳化硅中的一种或几种。

高精度浓度控制的防堵塞盐粉雾化方法及装置 719

 0

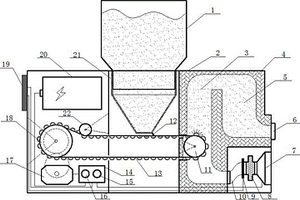

一种高精度浓度控制的防堵塞盐粉雾化方法及装置，其特征是所述的装置包含动力腔、送粉腔以及雾化腔。动力腔主要由无级调速电机、集成控制器，主动滚轮，压轮，锂电池以及LED显示屏等组成；送粉腔包括盐粉罐、盐粉引导槽、刮板以及滚动带组成；雾化腔包含从动滚轮、塑料内壁、小型气泵、空气滤清器、流量传感器以及柔性气管等。本发明通过弹性凹槽反向翘曲时的作用力将盐粉弹入气道，避免盐粉结块及发生堵塞，同时通过平行气道使盐粉雾化更加均匀；通过可调速电机以及可调流量的小型气泵可以实现送粉量及盐雾流量的精确控制，且结构简单，成本低廉，绿色环保。

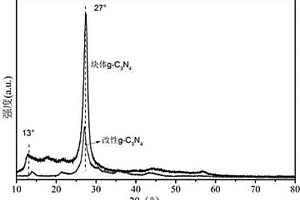

石墨型氮化碳光催化材料的制备方法 1107

 0

本发明公开了一种石墨型氮化碳光催化材料的制备方法，属于材料制备及光催化的技术领域。该催化剂是以二聚氰胺和巴比妥酸为共前驱体，以氯化锂和氯化钾为加热介质，在保护气氛下直接煅烧制备而成。本发明制备出具有优异的可见光吸收能力和层状结构特点的g-C3N4，在可见光下90分钟内对罗丹明B的降解效率最高可达83.8%。本发明制备方法简单，原材料易得，可见光催化效率高，在光催化领域具有广阔的应用前景。

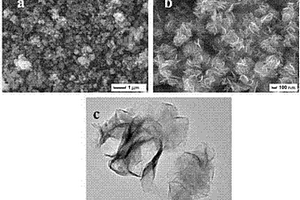

Zn2+调控合成MoS2超薄纳米片的方法 1091

 0

本发明涉及纳米材料领域，具体地是一种Zn2+调控合成MoS2超薄纳米片的方法。以钼源、硫源、还原剂为原料，通过加入Zn2+对产物的形貌进行调控，实现了水热过程中MoS2纳米片的剥离，合成了MoS2超薄纳米片。本发明方法工艺简单，成本低廉，制备得到的产品纯度高、产率高，并在润滑、催化、锂电等领域中具有重要的应用，有望用于大规模的工业生产。

防锈涂料 1064

 0

本发明是一种防锈涂料，所述涂料包括如下重量份的原料：酚醛树脂5‑9份，环氧树脂11‑23份，聚酰胺树脂1‑8份，氧化铁3‑9份，钛白粉3‑5份，云母粉8‑15份，三氧化二锑3‑6份，硅酸锂9‑12份，烯丙基硫脲0‑5份。本发明的涂料组分简单、配比合理，具有良好的耐高温、耐寒、耐腐蚀、抗磨等，适合于恶劣环境使用，防锈能力强，生产成本相对较低。

分体式网式雾化器 751

 0

本发明公开了一种分体式网式雾化器，所述雾化器包括主机、导电装置和杯体，主机和杯体分离，二者之间通过导电装置连接，导电装置设为导电连接线，杯体可设为一个或多个。所述主机上设置有控制器、状态显示器、高压驱动器以及电源，控制器分别与状态显示器、高压驱动器和电源连接。所述电源为干电池或锂电池，或者在主机上设置接口通过适配器外接直流电源。本发明具有主机和雾化杯分离设置、一主机可多人使用、雾化率可调、供电电源覆盖面广、低噪音等优点。

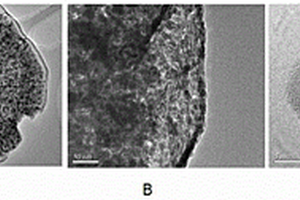

纳米片状多孔过渡金属氧化物/碳复合材料及其制备方法 699

 0

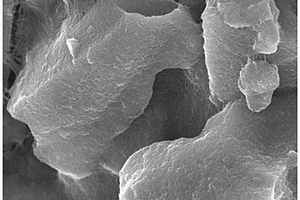

本发明涉及一种纳米片状多孔过渡金属氧化物/碳复合材料及其制备方法，属于电化学材料领域；本发明首先将过渡金属盐盐直接溶解于高压反应釜中的乙二醇，100~180℃水热反应2~5h，生成过渡金属配位聚合物前驱体，经洗涤、干燥后放入惰性气氛的管式炉中于450~600℃分解0.5~6h，即生成一种含纳米片状多孔过渡金属氧化物/碳复合材料；通过本发明所述的方法制得的材料电导率高，且具有高的比容量、良好的循环稳定性、优异的大倍率放电性能及高的能量密度；本发明的制备方法不仅过程简单，制备成本低廉，合成的复合材料可以有效改善其电化学性能，具有较高的首次可逆比容量和优异的循环性能，能够应用于二次锂离子电池。

苦参碱衍生物及其应用 832

 0

本发明公开了一种苦参碱衍生物，通过以下方法制备得到：（1）苦参碱脱氢反应：苦参碱在丁基锂的作用下能脱去其酰胺位上的活泼氢而得到具有亲电能力的负离子；（2）制备苦参碱衍生物：将步骤（1）得到的具有亲电能力负离子的苦参碱与烷基溴化物反应得到苦参碱衍生物。本发明通过以苦参碱基本化学结构为母核，对其进行结构修饰得到苦参碱衍生物，而所述的苦参碱衍生物中由于烷基的引入，苦参碱的脂溶性得到显著提高，在体内吸收快，代谢过程相对减慢，药效作用时间较长，抗肿瘤活性也显著提高。

固化炉废气处理装置 749

 0

本发明公开了一种尾气吸收剂及固化炉废气处理装置，尾气吸收剂按重量份包括40~60份活性炭、5~10份生石灰、1~2份硅酸锂、10~20份分子筛。固化炉废气处理装置，包括进气口、出气口、尾气吸收器，进气口与尾气吸收器入口连接，出气口与尾气吸收器出口连接，尾气吸收器内放置有上述尾气吸收剂。本发明的优点在于：1）所述吸附剂的个组分价格低廉，运行成本低；2）吸附剂的再生方法简单，可重复利用；3）固化炉废气处理装置加工简易，制造成本低；4）固化炉废气处理装置操作简便，人员易掌握。

书报内容朗读眼镜及其制作方法 846

 0

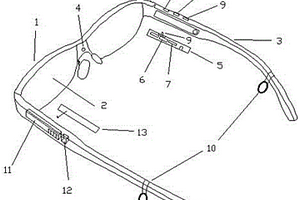

一种书报内容朗读眼镜及其制作方法，由镜框（1）、镜片（2）、镜腿( 3)组成，其特征在于：所述的微处理器（6）、音频放大电路（7）、触发开关（8）和操作按钮（9）安装在功能电路板（5）上面，功能电路板（5）安装在右侧镜腿（3）的凹槽内，所述的锂电池（11）、充电插口（12）安装在左侧镜腿（3）的凹槽内，所述的骨导式传声器（10）安装在左右镜腿（3）的后端，组成一付完整的书报内容朗读眼镜。本发明，当人们特别是老年人阅读书报感到吃力时，佩戴本发明眼镜就可以直接把书报文字内容拍下并自动转换成语音朗读音频输出，驱动骨导式传声器通过耳骨传递给佩镜者进行聆听，方便了视力听觉下降的老年人看书读报的需求。

电动汽车制动能量回收装置及方法 816

 0

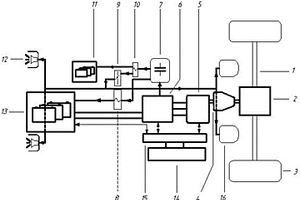

本发明提供了一种电动汽车制动能量回收装置及方法，所述装置包括：超级电容器；其中超级电容器通过电机控制器与ISG同步电机相连，并暂时存储ISG同步电机回收的电能；超级电容器通过第一DC/DC变换器与车载电器相连接；同时超级电容器通过动力电池组和辅助锂电池相连接。所述方法在于使再生制动时产生的电能首先由超级电容器存储。再生制动结束后，超级电容器一部分电流为车载电池充电的同时，另一部分电流经转换后供给特定的车用电器。当起步、加速时，由超级电容和动力蓄电池组联合驱动电动机。其连接方式如图1所示。并搭建了模拟实验台。实验结果表明，制动能量回收利用的效率提高了10.01％。

复合发泡水泥保温板及其生产工艺 867

 0

本发明涉及一种保温板及其生产工艺，是一种复合发泡水泥保温板及其生产工艺，按重量百分比由以下组分组成：525#水泥：55～60%，粉煤灰：30～35%，稳固母料：0.4～0.7%，碳酸锂：0.015～0.020%，纤维：0.3～0.5%，稳泡剂：3～5%，双氧水：5～8%。生产工艺，按以下步骤进行：㈠将各组分按配比放置在搅拌机中搅拌，直至搅拌均匀；㈡将搅拌均匀的混合料中加入发泡剂，搅拌均匀后将混合料倒入模具中，自然发泡；㈢发泡合格后的发泡水泥板再定型6～12个小时；㈣将定型好的发泡水泥板从模具中移出；㈤发泡水泥板从模具中移出之后，将发泡好的发泡水泥板进行风干保养；㈥在发泡水泥板符合切割条件后，用切割机切割形成成品，并包装。本发明具有优越的防火和防水性能、保温性能和稳定性能，且环保节能、隔热隔音及质轻抗压。

应用于硅碳负极的硅基活性复合导电浆料及负极合浆方法 638

 0

本发明涉及锂电池负极浆料制备领域，特别涉及一种应用于硅碳负极的硅基活性复合导电浆料及其制备方法及利用该硅基活性复合导电浆料的负极合浆方法。硅基活性复合导电浆料按照重量百分比计，包含0.1‑2%的导电碳材料,5.0‑22.0%的硅基活性材料，0.1‑1%的分散剂，0.1‑3.0%的粘结剂，75.0‑90.0%的溶剂，预先将硅活性物质与导电碳材料及其它各组分混合形成复合导电浆，该硅基活性复合导电浆料可以直接被下游应用端在传统一般的负极合浆工艺条件下直接单独或与石墨活性物质以任意比例掺混使用，得到的硅碳负极库伦效率高，循环效率好，有效降低原料及工艺成本，同时规避负极工艺分散困难问题，有利于发挥硅活性物质的高容量特性。

蛋黄壳结构钴酸锰多孔微球及其制备方法 999

 0

本发明公开一种蛋黄壳结构钴酸锰多孔微球及其制备方法。微球由钴盐、锰盐、聚乙烯吡咯烷酮和乙二醇制备而成，微球的直径约2.1μm，BET比表面积为20.45m²g^‑1。制备方法是：将聚乙烯吡格烷酮加入到乙二醇中并不断搅拌直至全部溶解；再将钴盐和锰盐加入到聚乙烯吡咯烷酮的乙二醇溶液中并不断搅拌直至形成均匀溶液；再将混合溶液转移到高压釜中于一定温度下加热一段时间后冷却到室温，通过离心分离并用乙醇和去离子水洗涤生成的沉淀并干燥，然后焙烧干燥后的沉淀后即可。本发明制备的蛋黄壳结构钴酸锰多孔微球材料可作为电极材料应用于锂离子电池。不需要特殊的模板剂，制备工艺简单、重现性好、易于实施、适合大规模生产。

新型脱硫石膏基自流平砂浆 869

 0

本发明涉及建筑材料技术领域，具体地说，是一种新型脱硫石膏基自流平砂浆，包括以下重量配比的组分：β烟气脱硫石膏300‑500份，无水脱硫石膏50‑100份，重钙100‑300份，机制砂300‑400份，可再分散性乳胶粉10‑20份，纤维素醚1‑3份，木质纤维2‑4份，聚丙烯纤维1‑3份，憎水剂1‑2份，三聚氰胺减水剂1‑3份，聚丙烯酰胺1‑3份，消泡剂1‑3份，柠檬酸0.5‑1份，葡萄糖酸钠0.5‑1份，硫酸锂0.1‑0.5份。本发明披露的新型脱硫石膏基自流平砂浆不空鼓，不开裂，强度高，不起皮，施工平整度高。

木器底漆用醇酸树脂及其合成方法 858

 0

本发明提供了一种木器底漆用醇酸树脂及其合成方法，该醇酸树脂包括：精炼植物油、多元醇、多元酸、金属氢氧化物催化剂和混合二甲苯；其合成方法是先将精炼植物油、2/5重量份多元醇投入反应釜，在二氧化碳气氛下加热反应后投入氢氧化锂催化剂，继续保温反应取样，醇解清时降温，然后将多元酸、3/5重量份多元醇、混合二甲苯溶剂投入反应釜中，升温至170～190℃保温反应3～6h，后升温至210～225℃继续反应，当反应物酸值≤12?mgKOH/g、格氏管粘度15～25秒/25℃时，降温放样，即得。该醇酸树脂在低粘度范围内大幅度提高木器底漆用醇酸树脂固体份含量，大量减少有机溶剂使用量，降低VOC排放。

碳包覆四氧化三铁核壳纳米粒子及其制备方法 820

 0

本发明公开了一种碳包覆四氧化三铁核壳纳米粒子及其制备方法，属于纳米材料制备领域。本发明以去离子水为溶剂，以氨水为共沉淀剂，以可溶性铁盐和可溶性单糖或多糖为原料，在室温下混合形成均一的悬浮液，然后将混合体系转移到不锈钢衬底的聚四氟乙烯内衬中，密封后在烘箱中于120~220℃反应5~15小时，即可得到碳包覆的四氧化三铁核壳纳米粒子。纳米颗粒的粒径为5~7nm。本发明方法简单、成本低、对环境没有污染，所制备材料的吸附有机染料的效果好；可用于生物技术和医学领域、锂离子电池负极材料、特别是污水处理方面。

智能眼镜盒 718

 0

本发明提供了一种智能眼镜盒，由镜盒（1）、内衬压力板（2）、功能电路板（3）、光敏探测器（4）、压敏传感器（5）、放音喇叭（6）、锂电池（7）、电源开关（8）、充电插口（9）、耳机插口（10）、耳机(11)、充电器(12)所组成，这种智能眼镜盒在保留传统的眼镜盒盛放眼镜功能的基础上，结合眼镜佩戴者需要得到及时的视力保护的客观需求，在镜盒内置入了视力保护语音及音乐计时提醒功能，当佩戴者打开眼镜盒取出眼镜佩戴时，镜盒内的视力保护提示系统进入计时状态，驱动语音电路发出：播放出悦耳动听的音乐，使佩戴者进入舒畅愉悦，精神处于放松休息的状态，避免了眼部过度疲劳造成的视觉损伤。

镍掺杂氟磷酸亚铁钠正极材料的制备方法 657

 0

本发明涉及锂离子电池正极材料的制造技术，涉及一种镍掺杂氟磷酸亚铁钠正极材料的制备方法。该方法包括以下步骤：a.按Fe∶Na∶PO43-∶F∶C∶Ni=0.95∶2∶1∶1∶1∶0.05的摩尔比称取九水硝酸铁、磷酸二氢钠、氟化钠、葡萄糖和氢氧化镍并溶于无水乙醇，在玛瑙罐中球磨3－4小时；b.将球磨后的产物溶于无水乙醇中，在70－85℃下真空干燥；c.在惰性气体保护下，升温至580－600℃，在保温9－10小时后取出研磨，制得镍掺杂氟磷酸亚铁钠正极材料。本发明通过固相法对氟磷酸亚铁钠正极材料进行掺杂改性，有效提高了正极材料的容量和循环性能。

电弧炉炼钢用无氟造渣熔剂 628

 0

本发明属于钢铁冶炼技术领域，特别涉及到一种电弧炉炼钢用无氟造渣剂其制备方法。本发明的目的是提供一种适用于电弧炉炼钢的无氟造渣熔剂，解决目前采用石灰、萤石、铝酸钙及铁氧化物作造渣料所存在的造渣速度慢、化渣效果差、氟污染、成本高、炉衬侵蚀严重、粉尘量大等诸多问题。其特征在于：所述无氟造渣熔剂由以下原料按重量百分比配制：锂辉石20-40%，铁矾土15-20%，活性石灰30-50%，氧化铁5-10%，镁砂5-10%。
