上海有色金属材料制备及加工技术理论与应用

高流动良表面碳纤维增强聚碳酸酯复合材料及其制备方法 564

 0

本发明公开了一种高流动良表面碳纤维增强聚碳酸酯复合材料，由以下重量百分比计的原料组成：聚碳酸酯树脂：40～80％；碳纤维：10～50％；马来酸酐接枝物：0～10％；超支化聚合物：0.1～1％；润滑剂：0.2‑1％；抗氧剂：0.2～1％。本发明的优点是：1、本发明使用树枝状聚合物作为添加料，用于改性碳纤维增强聚碳酸酯复合材料，使得其流动性能大大提高同时复合材料的表面无浮纤、表观光滑；2、本发明使用了超支化聚合物，所制备的复合材料的成型流动性能得到大幅度提高，表观性能更佳，同时添加超支化聚合物对复合材料的机械性能无不良影响；3、本发明所制备的高流动良表面碳纤维增强聚碳酸酯复合材料具有制备工艺简单，成本低廉。

一段式复合材料汽车传动轴的制备方法 689

 0

本发明公开一种一段式复合材料汽车传动轴的制备方法，该汽车传动轴包括分别与具有内螺纹的复合材料管两端连接的十字万向节和球笼式万向节，十字万向节与汽车动力系统连接，球笼式万向节与后桥系统采用法兰形式连接，首先通过开有螺旋状螺槽的外螺纹模具制备复合材料管，然后在该复合材料管两端连接十字万向节和球笼式万向节制备而成。本发明的复合材料传动轴充分发挥了复合材料比钢制传动轴的固有频率高的优势，具有极高的疲劳性和静扭强度等特点，可满足汽车在运动过程中对传动轴长度和角度的变化的要求，可应用于乘用车、卡车、商务车、越野车和跑车等前置后驱的车型。

高强、抗弯和抗扭转疲劳复合材料管及其制备方法 980

 0

本发明公开一种高强、抗弯和抗扭转疲劳复合材料管及其制备方法，该复合材料管具有内螺纹，包括将纤维缠绕至外螺纹模具上，外螺纹模具为开有螺旋状螺槽的螺柱，首先纤维在0～10N的张力条件下，按照0～90°的角度在模具上缠绕一层后，再按照螺槽的角度缠绕到螺槽内，将上一层纤维压进螺槽内，反复缠绕将螺槽缠满，然后按照纤维与模具轴向成0～90°将纤维在5～30N张力的条件下缠绕5～100层结束缠绕，形成复合材料管；最后将复合材料管固化定型后通过抽出中心棒，将围绕在芯棒上的圆环状工装取出，得到具有内螺纹加强筋的复合材料管。本发明可以解决复合材料管抗弯刚度、抗弯和抗扭转疲劳性能差的问题，将广泛应用于交通、能源、工业、航空航天和军事等领域。

冶金法制备泡沫铝贴面复合材料的方法 850

 0

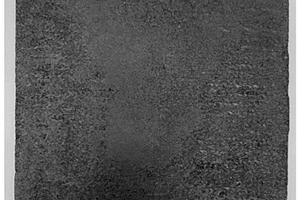

本发明涉及一种冶金法制备泡沫铝贴面复合材料的方法，属于泡沫铝复合材料制备方法技术领域。先除去泡沫铝芯材和金属面板待粘接表面的氧化层，将它们置于内有锌铝合金的锌铝合金熔池中浸镀，然后贴合在一起加热，加热温度为锌铝合金熔点以上20-50℃，并施加0.01MPa以上的压力，保温保压5-15分钟；保温保压过程中施加高频振动或超声振动1-5分钟；最后冷却至室温，得到泡沫铝贴面复合材料。本发明工艺简单，复合连接可靠，而且耐高温，抗疲劳应力，以及良好的耐候性，适用于制备大规格泡沫铝贴面复合板材，具有大规模工业化生产前景。

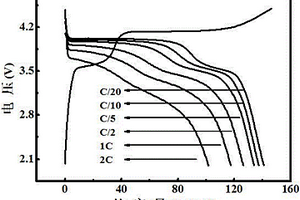

磷酸铁锰锂/石墨烯/碳复合材料及制备方法和应用 589

 0

本发明属于锂离子电池技术领域，具体涉及一种磷酸铁锰锂/石墨烯/碳复合材料及其制备方法和应用。首先制备出磷酸铁锰锂/石墨烯复合材料，然后和蔗糖混合后在惰性气体中煅烧即得磷酸铁锰锂/石墨烯/碳复合材料，所得材料的颗粒表面被碳层均匀包覆，颗粒粒径小于100nm，且粒径大小可控；其中，磷酸铁锰锂为LiFexMn1-xPO4，0< x< 1。该磷酸铁锰锂/石墨烯/碳复合材料可制备非水电解质的电化学器件，所述非水电解质的电化学器件由正极膜、负极膜、介于两者之间的隔膜及含有阴阳离子并具有离子导电性的电解质组成，其中，所述正极部分采用磷酸铁锰锂/石墨烯/碳复合材料。本发明方法成本低、环境友好，并且制备出的磷酸铁锰锂/石墨烯/碳复合材料粒径均一，结晶度高；同时材料具有较高的比容量和优异的倍率性能。

硅碳复合材料、锂离子电池及其制备方法和应用 997

 0

本发明公开了硅碳复合材料、锂离子电池及其制备方法和应用，该硅碳复合材料的制备步骤为：将硅粉和氧化亚硅粉混合均匀后，再与含有有机碳源分散剂的溶液混合，进行湿法球磨，得浆料；将浆料、石墨和导电剂混合均匀，进行喷雾干燥，得类球状颗粒；石墨为人造石墨和/或中间相石墨；将类球状颗粒与沥青混合，在惰性气氛下进行包覆处理，得包覆后物料，再进行炭化处理，即得；硅粉、氧化亚硅粉、石墨和沥青的用量分别为该些物质总重量的5-15%、3-10%、45-75%和5-40%；有机碳源分散剂和导电剂的用量均为硅粉、氧化亚硅粉和石墨总重量的0.1-2%。该硅碳复合材料具有较好的循环性能，能够直接作为锂离子电池负极材料使用。该制备方法工艺简单、成本低，适于工业化生产。

锂电负极用多孔碳-锡纳米复合材料制备方法 758

 0

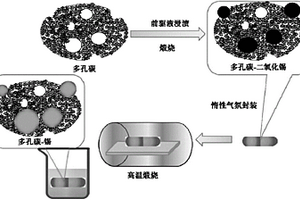

本发明涉及一种锂电负极用多孔碳-锡纳米复合材料制备方法，属于无机纳米材料相关技术领域。以多孔碳为基体，通过浸渍锡前驱体溶液，而后经过两次煅烧以及原位还原法制备得到多孔碳-锡纳米复合材料。与现有技术相比，本发明制备的纳米复合材料应用于锂离子电池负极材料领域，可以获得较高的容量并且循环性能良好。

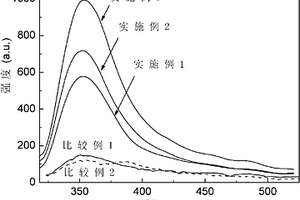

具有荧光性能的高分子复合材料的制备方法 601

 0

本发明公开了一种具有荧光性能的高分子复合材料的制备方法。将硝酸锌和碳酸铵的水溶液反应沉淀产物,在高压反应釜中200℃水热条件下处理20～40h得到碱式碳酸锌,然后在双辊开炼机上将羧基氢化丁腈橡胶和碱式碳酸锌共混,热压硫化得到一种具有荧光性能的高分子复合材料。本发明制备过程无需任何有机溶剂,得到具有荧光性能的高分子复合材料在荧光发射光谱图353nm处有紫外光发射峰。

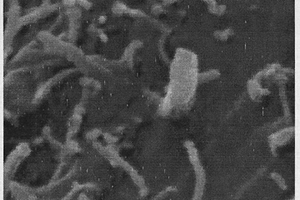

碳纳米管改性聚苯胺纳米纤维复合材料的制备方法 708

 0

本发明公开了一种碳纳米管改性聚苯胺纳米纤维导电复合材料的制备方法。本发明的特点是:先用浓混合酸对碳纳米管进行酸处理,再将酸处理的碳纳米管和苯胺单体按1∶6～1∶32的重量比加入到高氯酸水溶液中,并通过超声处理分散均匀,以过硫酸铵为氧化剂,控制过硫酸铵与苯胺单体的摩尔比为1∶2～1∶8,在室温下使之反应,得到聚苯胺纳米纤维/聚苯胺包覆碳纳米管共存结构导电复合材料。该方法工艺简单、易于控制。制得的复合材料具有电导率高且受体系PH值影响较小、大的比表面以及优异的电化学性能等特点,有望用于二次锂离子电池和超级电容器等电极材料。

视黄醛膜蛋白和基质复合材料及其制备方法 617

 0

本发明属高分子材料和信息材料技术领域,具体涉及一种视黄醛膜蛋白和基质复合材料及其制备方法。将分离纯化得到的具有光信息存储和处理功能的视黄醛膜蛋白与含有多功能团物质的基质混合,利用交联技术使得活性蛋白质分子与基质分子之间通过化学键连接,形成化学交联网络,干燥后得到均匀平整、稳定、易于加工保存的含有活性蛋白质的复合材料,该复合材料可应用于光信息存储与处理,具备良好的数据存储的稳定性和安全性。

聚对苯二甲酸丁二醇酯复合材料及其制备方法 904

 0

本发明涉及一种聚对苯二甲酸丁二醇酯(PBT)复合材料及其制备方法。所说的复合材料主要由100质量份数的PBT、8～25质量份数的增韧剂、5～30质量份数的无机物和10～20质量份数的聚对苯二甲酸乙二醇酯共混并于240～260℃熔融挤出而得。与现有PBT改性材料相比,本发明很好地平衡了PBT的抗冲击性能、刚性和流动性等,从而提供一种综合性能良好的PBT复合材料,拓宽了PBT的应用领域。

碳纳米管/环氧树脂复合材料及其制备方法 836

 0

本发明公开了一种碳纳米管/环氧树脂复合材料及其制备方法。即称取一定量的环氧树脂于烧瓶内,加入等离子体活化接枝改性的碳纳米管,水浴超声后置于600～1000rpm的高速搅拌下并真空脱气泡,同时升温至100℃后加入固化剂4,4-二胺基二苯甲烷,于600～1000rpm的高速搅拌直至混合均匀,再将混合物浇注于硅橡胶模具中固化后随炉冷却至室温,即获得本发明的一种碳纳米管/环氧树脂复合材料。本发明实现了碳纳米管在环氧树脂基体中的均匀分散,功能化碳纳米管链端氨基参与环氧树脂的固化反应,极大地增强了碳纳米管与基体间的界面作用,所制备的复合材料具有较高的强度、较高的耐热性。

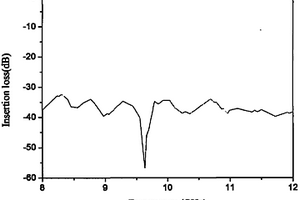

具有微波吸收功能的纤维复合材料及制备方法 929

 0

本发明涉及具有微波吸收的功能的纤维复合材料及制备方法,其特征在于引入连续二氧化硅纤维(SiO2f)作为力学性能增强体和电磁波吸收介质,基体材料为SiO2材料或含有吸波剂的SiO2材料。连续SiO2f的含量为10-40wt%,连续SiO2f的直径为4-15μm。在制备过程中使用聚四氟乙烯或有机硅树脂作为纤维偶联剂,使用PVA或者PVB作为粘结剂。采用传统浸渍缠绕的方法制备复合坯体,并采用热压烧结的方法成型烧结。本发明制备的SiO2f/SiO2复合材料具有结构功能一体化特征,制备的纤维复合材料相比于纯熔融SiO2块体在8-12GHz频段其对微波的屏衰减损耗由-4dB降到-35dB,回波损耗保持不变,保持反射不变而屏蔽效果增加,适合作为吸波材料基体使用。

高体分多相混杂增强镁基复合材料及其制备方法 607

 0

本发明提供了一种高体分多相混杂增强镁基复合材料及其制备方法，通过利用短纤维先制备出短纤维预制块，然后再压力浸渗纳米颗粒增强稀土镁合金熔液实现。相较于传统短纤维预制块浸渗制备的镁基复合材料，增加了纳米级颗粒增强体，不仅使得复合材料的性能进一步提升，还解决了复合材料性能单一的问题；相较于先制备纳米颗粒带涂层短纤维混合预制块，再浸渗制备镁基复合材料的方法，采用带涂层短纤维预制块浸渗纳米颗粒增强镁合金制备镁基复合材料，两种增强体在金属基体中分布更均匀、纤维表面涂层完整无破损；同时，对短纤维预制块进行表面涂层处理，解决了镁合金熔液和预制块的润湿性差的问题，制得的增强镁基复合材料高模量、高强度、耐磨性好。

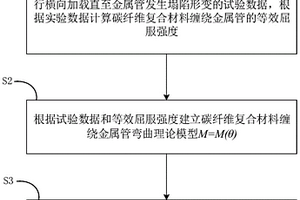

碳纤维复合材料缠绕金属管的吸能量检测方法和装置 974

 0

本发明涉及一种碳纤维复合材料缠绕金属管的吸能量检测方法和装置，方法具体包括以下步骤：对碳纤维复合材料缠绕金属管在三点弯试验下进行横向加载，直至金属管发生塌陷形变，获取试验数据，根据实验数据计算碳纤维复合材料缠绕金属管的等效屈服强度；根据试验数据和等效屈服强度建立碳纤维复合材料缠绕金属管弯曲理论模型M＝M(θ)，其中，M表示曲弯矩，θ表示旋转角；根据理论模型通过积分方式获取吸能量W。与现有技术相比，本发明实现了对碳纤维复合材料缠绕金属管吸能量的检测，建立了碳纤维复合材料缠绕金属管弯曲理论模型，能够适用于计算不同径厚比、不同纤维复合材料缠绕的各类金属管在横向载荷下的吸能量。

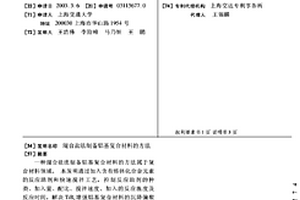

混合盐法制备铝基复合材料的方法 1087

 0

一种混合盐法制备铝基复合材料的方法属于复 合材料领域。本发明通过加入含有熔体化合金元素的反应助剂 和快速搅拌工艺，控制反应助剂的种类、加入量、配比、搅拌 速度、加入的反应温度及反应时间，解决TiB2增强铝基复合材料的沉降偏聚问题，制备出组织性能优良的铝基复合材料。本发明解决TiB2增强铝基复合材料的沉降偏聚问题，制备了TiB2颗粒重量百分比高达10％，且组织性能优良的铝基复合材料，同时也为盐类反应制备颗粒增强复合材料的进一步拓展应用提供了依据。

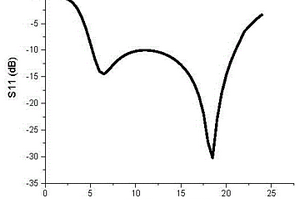

结构/隐身一体化复合材料及其制备方法 679

 0

本发明涉及一种结构/隐身一体化复合材料及其制备方法，该结构/隐身一体化复合材料包括：至少两层树脂基复合材料层；夹于至少两层所述树脂基复合材料层间的至少一层频率选择表面层，所述树脂基复合材料层与所述频率选择表面层交替排列；以及最底层金属反射层，构成所述树脂基复合材料层的树脂基复合材料在2～20 GHz频段内的相对介电常数为2～5，所述频率选择表面层具有二维周期性排列的导电图案，相邻的所述导电图案的尺寸及其几何中心间的间距在所述结构/隐身一体化复合材料的吸波工作频段最低限对应波长的1/20至1/5之间，所述结构/隐身一体化复合材料的抗拉强度不小于200MPa。

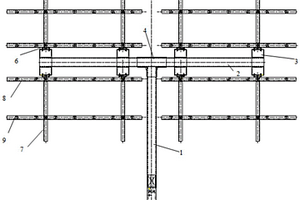

快速移动复合材料运动臂及其制备方法 562

 0

本发明公开了一种快速移动复合材料运动臂及其制备方法，所述运动臂包括由一根碳纤维复合材料杆件Ⅰ和两根碳纤维复合材料杆件Ⅱ通过T型接头装配而成的T型主体结构，所述T型结构上胶接有连接座，所述T型结构上通过连接接头安装有纵梁组件和横梁组件，所述纵梁组件和横梁组件上安装有螺纹接口，所述碳纤维复合材料杆件Ⅰ下端胶接有一个铝合金接头。通过改进机械设备上传统的金属运动臂，将运动臂材料改为碳纤维复合材料。本发明通过运动臂的结构设计与优化以及复合材料零件的成型与运动臂的装配技术，拓展了复合材料的应用领域，实现了机械设备上快速移动运动臂的减重、高阻尼以及耐疲劳性。

TI/MCM-22/MCM-41复合材料及制备方法和应用 908

 0

本发明涉及一种以微/介孔复合分子筛为载体并负载半导体元素的复合材料、制备方法及其作为光催化剂的应用。为了克服微孔分子筛和介孔分子筛各自的局限性，同时籍分子筛的吸附作用与半导体的光催化作用于一体，本发明提供了一种由微孔－介孔复合分子筛为载体并负载TiO2的Ti/MCM－22/MCM－41复合材料，本发明采用微波水热法合成技术合成该复合材料。Ti/MCM－22/MCM－41复合材料可作为污水净化的光催化剂。采用0.1g/L该复合材料的投加量去除难降解的有机污染物双酚A，能使1000ppb的双酚A溶液，在一般光照下5个小时，就降到1ppb，如果在太阳光照下，经过1小时就能降到1ppb。

黑磷石墨烯复合材料负载贵金属纳米粒子的制备方法 834

 0

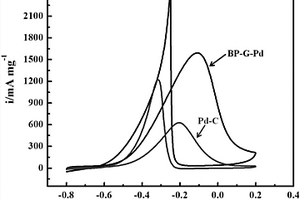

本发明提供了一种黑磷石墨烯复合材料负载贵金属纳米粒子的制备方法，包括一个制备黑磷石墨烯复合材料的步骤：将黑磷纳米片层材料与石墨烯纳米片层材料在氩气保护下进行球磨后，用乙醇和水分别洗涤，抽滤得到黑磷石墨烯复合材料，真空干燥收集；再将黑磷石墨烯复合材料分散于乙醇中，超声处理后加入稳定剂及金属前驱体，持续超声搅拌，调节pH 为9‑11，再加入还原剂，持续搅拌，真空干燥后即得黑磷石墨烯复合材料负载贵金属纳米粒子。本发明中黑磷石墨烯复合材料载体与贵金属的结合更好，有效的提高了燃料电池催化剂的电化学活性和稳定性，并且制备工艺易操作，适合规模化生产。

聚丙烯微发泡竹塑复合材料及其制备方法 883

 0

本发明公开了一种聚丙烯微发泡竹塑复合材料，由包括以下重量份的组分制成：聚丙烯PP40-70份，竹纤维10-40份，发泡剂母粒5-15份，发泡助剂母粒5-10份。本发明还公开了该聚丙烯微发泡竹塑复合材料的制备方法。本发明的微发泡竹塑复合材料重量轻、尺寸稳定性好，相较于纯竹塑复合材料具有更好的力学性能和强度；另一方面，该微发泡竹塑复合材料在不降低力学性能的条件下，既减轻了材料的重量，又同时节约了原材料成本，得到质轻价廉、综合性能良好的微发泡竹塑复合材料。

高导热炭炭复合材料及其制备方法 916

 0

本发明公开了一种高导热炭炭复合材料的制备方法，包括：将中间相沥青基体粉末涂敷至中间相沥青碳纤维增强体上形成炭炭复合材料前体；对炭炭复合材料前体进行热压成型处理，得到炭炭复合材料；对炭炭复合材料进行高温炭化和石墨化处理得到高导热炭炭复合材料。采用本申请的技术方案，在制备炭炭复合材料前体的过程中，直接将基体粉末涂敷至碳纤维增强体上再进行热压即可使基体粉末与碳纤维增强体充分浸润，操作简便快速，避免了现有技术中由于采用常规液相浸渍和气相沉积来使基体附着在碳纤维增强体上制备炭炭复合材料导致的制备周期长和成本高的问题，可一次成型大尺寸复杂结构件。本发明还公开了一种由上述制备方法制得的高导热炭炭复合材料。

高光泽HIPS/回收PET瓶片复合材料及其制备方法 1024

 0

本发明涉及高分子材料技术领域，尤其涉及一种复合材料及其制备方法。一种高光泽HIPS/回收PET瓶片复合材料，包括如下重量份数的原料组成：HIPS100重量份、回收PET瓶片10-40重量份、相容剂2-20重量份、增韧剂5-25重量份、抗氧剂0.1-1重量份、润滑剂0.1-1重量份。本发明不仅扩大了回收PET瓶片的应用范围，而且提高HIPS的表面光光泽度，同时降低了HIPS复合材料的成本，复合材料环保、低碳，可广泛应用于电子电器零部件外壳等制备。

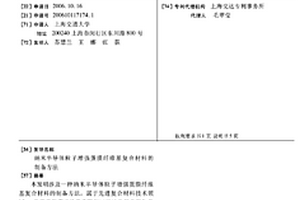

纳米半导体粒子增强蛋膜纤维基复合材料的制备方法 555

 0

本发明涉及一种纳米半导体粒子增强蛋膜纤维基复合材料的制备方法,属于先进复合材料技术领域。选用来源广泛的具有精细网织结构和丰富化学组成的生物废料鸡蛋蛋膜作为基体材料,先后将其在一定浓度的金属盐溶液和硒源或硫源溶液中进行浸渍处理,通过对浸渍液浓度,反应时间和浸渍次数的调节来控制半导体纳米颗粒的形貌,大小及在基体上的分布情况,得到纳米半导体粒子增强蛋膜纤维基复合材料。本发明的方法成本低廉,工艺简单,绿色环保,所得复合材料在电子通讯、生物检测和标记、太阳能电池、红外检测、滤波材料、电光材料、非线性光学材料等领域具有重大的社会效益和广阔的应用前景。对于使用后的制品废弃物,可通过生物降解技术进行处理。

原位铝基复合材料的低压铸造制备方法 964

 0

一种铸造技术领域的原位铝基复合材料的低压制备方法,复合材料在惰性气体保护下熔化、搅拌;将液态金属置于密封坩锅中,利用中隔板密封,铸型安装在中隔板上。采用真空环境对复合材料进行除气,然后对密封的坩锅内加压,将液态复合材料在一定的时间内,沿反重力方向压入铸型的型腔,结壳保压一段时间后,迅速提高坩锅内的压力到一定的高压,保持高压,直至铸件凝固完毕后,卸压,取件。本发明将低压铸造的方法应用到原位铝基复合材料零件的制备中,解决了目前铝基复合材料所存在的成型问题,最终成形了高性能的铝基复合材料铸件。

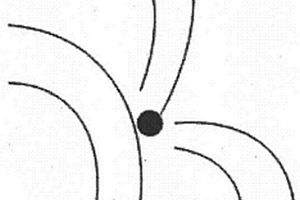

利用面共振可视化技术检测复合材料结构缺陷的方法 573

 0

本发明提供了一种利用面共振可视化技术检测复合材料结构缺陷的方法，将粉末颗粒或粘稠物均匀地涂撒在标准复合材料表面，利用激励振荡使标准复合材料产生振动；在某种频率作用下产生共振，使所述粉末颗粒或粘稠物在标准复合材料表面上形成特定的图案；记录标准复合材料的共振频率和所述共振频率下所呈现的图案；将相同的粉末颗粒或粘稠物均匀地涂撒在待测复合材料表面，利用激励振荡使待测复合材料产生振动，记录所述粉末颗粒或粘稠物在所述共振频率下在待测复合材料表面上所呈现的图案；对比两个图案，判断待测复合材料是否有结构缺陷。本发明可以快速、简便、全面地检测复合材料结构缺陷。在未来的材料无损检测领域具有广泛的应用前景。

功能化玻璃纤维增强聚酰亚胺复合材料的制备方法 864

 0

本发明属于纳米技术领域,具体涉及一种功能化玻璃纤维增强聚酰亚胺复合材料的制备方法。本发明将碳纳米管经过纯化,再进行羧基化,酰化后,将酰化的碳纳米管与带有活性氨基的偶联剂反应,得到碳纳米管表面接枝有偶联剂,再将表面接枝有偶联剂的碳纳米管与玻璃纤维反应,得到功能化玻璃纤维增强体;将功能化玻璃纤维增强体与聚酰亚胺树脂复合,得到玻璃纤维增强聚酰亚胺复合材料。本发明反应步骤简单,利用碳纳米管的强度和韧性改性玻璃纤维,制备的增强体可以强韧化树脂基体的粘结性能,可以显著提高复合材料的界面粘结强度以及复合材料的各项力学性能。本发明制备的复合材料可以广泛应用于航空航天、汽车船舶、交通运输、机械电子以及民用等技术领域。

基于碳纳米管的复合材料纤维及其制备方法 969

 0

本发明提供了一种基于碳纳米管的复合材料纤 维及其制备方法，该复合材料纤维是通过先将碳纳米管表面进 行修饰处理，再与聚合物单体、引发剂、助剂等聚合得到复合 材料原液，原液经纺丝制备得到含重量百分比含量为0.1－10 ％碳纳米管的复合材料纤维，该复合材料纤维的断裂强度为3 －20CN/dtex，纤维体电阻率为 102－ 108Ω·cm，并且碳纳米管在基 体中分散均匀，可用于材料增强、导电、抗静电、导热、电磁 屏蔽等领域。

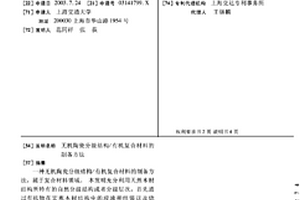

无机陶瓷分级结构/有机复合材料的制备方法 801

 0

一种无机陶瓷分级结构/有机复合材料的制备方法,属于复合材料领域。本发明充分利用天然木材结构所特有的自然分级结构或者分级层次,首先通过有机物在宏观木材结构中的浸渍和组装以及烧制,制备继承和复制了宏观木材分级结构特征的无机陶瓷分级结构,然后将无机陶瓷分级结构与有机高分子进行复合,最终得到无机陶瓷分级结构/有机高分子复合材料。本发明与传统陶瓷/有机高分子复合材料相比,它们具有更高的机械性能,尤其是具有独特的耐冲击、抗破坏、抗震、密度轻的特性,显示出无机陶瓷分级结构/有机高分子复合材料其潜在的优势。

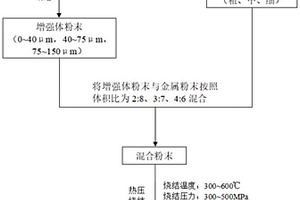

轻质致密近零膨胀金属基复合材料的膨胀系数的调控方法 667

 0

本发明提供了一种轻质致密近零膨胀金属基复合材料的膨胀系数的调控方法，包括：以负膨胀材料Mn₃(Mn_xZn_ySn_z)N粉体和金属基体粉体为原料，金属基体选用纯铝、纯铜、铝合金、镁合金、钛合金、铜合金中任一种；将负膨胀材料Mn₃(Mn_xZn_ySn_z)N粉体与所述金属基体粉体混合后得到混合粉体；调节负膨胀材料粉体和金属基体粉体的比例，和/或调节负膨胀材料Mn₃(Mn_xZn_ySn_z)N粉体的粒径大小，得到轻质致密近零膨胀金属基复合材料；其中：负膨胀材料粉体占金属基复合材料总体积的1‑50％，金属基体粉体占金属基复合材料总体积的99％‑50％；负膨胀材料Mn₃(Mn_xZn_ySn_z)N粉体的粒径在小于150μm内调节。本发明通过调节负膨胀材料Mn₃(Mn_xZn_ySn_z)N粉体的粒径以及含量，从而实现各种金属基复合材料热膨胀系数(包含零膨胀)的调控。
