上海有色金属材料制备及加工技术理论与应用

高导热金刚石颗粒混杂增强石墨铝复合材料及其制备工艺 733

 0

本发明涉及一种高导热金刚石颗粒混杂增强石墨铝复合材料及其制备方法。该复合材料由金刚石、片状石墨和铝或铝合金组成，所述的金刚石的体积分数为21％～41％，片状石墨的体积分数为32～65％，其余为铝或铝合金。(1)将金刚石颗粒和片状石墨混合均匀得到混合粉末；(2)在混合粉末中加入聚乙烯醇溶液(PVA)搅拌，压制预制块；(3)预制块在模具中预热和排胶；(4)铝或铝合金在坩埚中加热熔化至700-900℃，然后将铝或铝合金熔体浇注到模具内；(5)采用液压机施加轴向压力，迫使铝或铝合金熔体浸渗进入预制块中的孔隙；(6)冷却脱模，取出复合材料。与现有技术相比，本发明所得复合材料具有高导热性能，同时获得较高的机械性能。

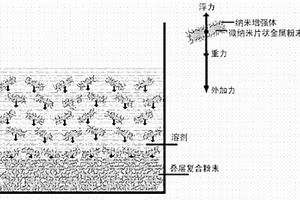

微纳米叠层金属基复合材料的制备方法 614

 0

一种复合材料技术领域的微纳米叠层金属基复合材料制备方法,将微纳米片状金属粉末加入到溶剂中制成片状金属粉末料浆,然后将片状金属粉末料浆与纳米增强体料浆共混,使片状金属粉末表面均匀吸附纳米增强体并形成复合粉末料浆,然后自然静置使片状金属粉末在重力作用下与水平方向平行排列并沉降,或者通过施加外力场促进片状金属粉末呈平行排列和堆砌,再脱除溶剂即得到叠层复合粉末,最后经致密化处理得到密实的叠层金属基复合材料。本发明的方法可制备块体的微纳米叠层金属基复合材料,并且环境友好、简单高效,适用于批量生产。

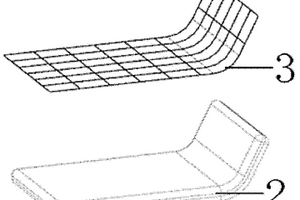

用于汽车饰件的纤维网增强复合材料及其生产方法 865

 0

本发明提供一种用于汽车饰件的纤维网增强复合材料，包括交错铺陈的原复合材料层和覆盖于原复合材料层的表面的增强纤维网层；所述原复合材料层为麻纤维复合材料毡层或者聚丙烯共聚物/聚对苯二甲酸乙二醇酯毡层；所述增强纤维网层为网状的纤维材料片层，所述纤维材料选自：聚乙烯纤维、聚对苯二甲酸乙二醇酯纤维、玻璃纤维、芳纶纤维或碳纤维中的一种或多种；原复合材料层和所述增强纤维网层通过预压操作结合。本发明还提供一种用于汽车饰件的纤维网增强复合材料的生产方法。本发明的纤维网增强复合材料可用于汽车饰件中顶棚、门内饰板、衣帽架和行李箱饰件等，满足汽车饰件各方面的要求，例如强度、防水、防霉和隔热等性能要求。

尼龙纤维增强环氧树脂复合材料的制备方法 733

 0

本发明属于纤维增强复合材料的制备技术领域,具体涉及一种尼龙纤维增强环氧树脂复合材料的制备方法。具体步骤为:将尼龙和环氧树脂分别溶于溶剂中,配制成溶液;将尼龙置于芯层材料储液罐,环氧树脂置于表层材料储液罐,进行共轴静电复合纺丝,形成芯质材料为尼龙,表层材料为环氧树脂的复合纤维;然后将该复合纤维进行模压成型,得到尼龙纤维增强的环氧树脂复合材料。本发明制备得到尼龙环氧复合纤维,利用内外层材料加工温度的差别,使得表层环氧树脂熔融,而芯质尼龙保持不变,从而得到的尼龙纤维以纳米形式存在,且在环氧树脂基体中均匀分散,实现了纳米增强效应,制备得到的环氧复合材料具有优良的力学性能。

复合材料储液容器性能多尺度检测方法 1019

 0

本发明涉及一种复合材料储液容性能器多尺度检测的方法,步骤为:通过光学设备获取材料细观的几何形貌,采用图像处理技术提取材料细观几何参数;将材料细观几何参数利用三维重构方法建立材料单胞,加载周期边界条件预测材料的综合性能参数;利用材料综合性能参数及储液容器的设计尺寸建立复合材料储液容器模型,通过复合储液容器模型,采用罚函数的方式实现流固耦合,并用空投试验的数值再现进行储液容器碰撞冲击的安全性检测;针对储液容器的破损区域,通过单胞模型进行材料细观破坏行为检测,得到复合材料的宏观性能参数。本发明解决了复合材料储液容器性能检测问题,大大缩短了设备研制时间,减少了实验的随机性与资金的投入。

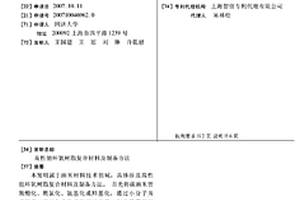

高性能环氧树脂复合材料及制备方法 577

 0

本发明属于纳米材料技术领域,具体涉及高性能环氧树脂复合材料及制备方法。首先将碳纳米管羧酸化、酰氯化、氨基化或羟基化,通过小分子芳香族多元酸酐化合物修饰碳纳米管,制备携带酸酐基团的碳纳米管。超声波振荡和高速搅拌,使碳纳米管分散于环氧树脂基体中,采用有机酸酐类固化剂固化,得到碳纳米管/环氧树脂复合材料。本发明使碳纳米管/环氧树脂复合材料的制备更方便;赋予碳纳米管参与反应的活性,碳纳米管上的酸酐基团与环氧树脂中的环氧基团发生化学交联,从而提高了碳纳米管在环氧树脂中的分散,得到高性能的环氧树脂复合材料。与对照样相比,固化后复合材料的各项力学性能指标提高5%～300%,体积电阻率降低3～9个数量级。

制备用于预应力桩的复合材料端板的方法 658

 0

本发明提供了一种用于预应力桩的复合材料端板的片状不饱和聚酯塑料复合材料的制备方法,该方法包括环氧树脂糊的配制、环氧片状模塑料的生产和熟化。该环氧片状模塑料,其中间芯材是由浸渍了环氧树脂糊的纤维组成,上下两面以聚乙烯薄膜覆盖。本发明还提供了一种利用上述片状不饱和聚酯塑料复合材料制备用于预应力桩的复合材料端板的方法。本发明所提供的复合材料端板不仅能满足工艺上预应力张拉的要求,而且生产工艺性好,可以根据桩的形状生产出不同形状的端板,而且具有良好的抗腐蚀性能,可满足各种侵蚀环境中而不用进行特殊的处理。

锂硫电池正极用分级多孔碳/硫复合材料及其制备方法 1036

 0

本发明公开了一种锂硫电池正极用分级多孔碳/硫复合材料及其制备方法，其包含：步骤1，NaHSO3溶于去离子水中，将碳源加入到NaHSO3溶液中搅拌至完全溶解，干燥，得到NaHSO3/碳源复合材料；步骤2，在惰性气氛保护下，加热使NaHSO3/碳源复合材料炭化，得到Na2SO4/Na2S/碳复合材料；步骤3，通过氧化剂使Na2SO4/Na2S/碳复合材料中的Na2S氧化反应转化为S，洗涤除去杂质、干燥，得到分级多孔碳/硫复合材料，其能用作锂硫电池正极活性材料。本发明提供的锂硫电池正极用分级多孔碳/硫复合材料的制备方法，在分级多孔碳材料的制备过程中原位生成单质硫，缩短了碳硫复合材料的工艺制程，且使硫粒子完全分散在分级多孔碳的孔内。

微波吸收橡胶复合材料的制备方法 779

 0

本发明公开了一种微波吸收橡胶复合材料的制备方法。本发明采用不相容的氢化丁腈橡胶和乙丙橡胶共混作为橡胶复合材料的基体,共混物在基体中形成的相分离结构可以控制橡胶复合材料中多壁碳纳米管和羰基铁粉的分布,提高橡胶复合材料的微波吸收性能。本发明使用一次共混法和分段共混法制备了微波吸收橡胶复合材料。在多壁碳纳米管用量为10份、羰基铁粉用量为100份时,与单一氢化丁腈橡胶为基体的橡胶复合材料相比,使用一次共混法制备的橡胶复合材料的微波反射率从-17.5dB降低至-40.5dB,且吸收频率范围提高了1.12GHz;使用分段共混法制备的橡胶复合材料的微波反射率从-17.5dB降低至-33.2dB,且吸收频率范围提高了0.24GHz。

担载有二氧化钛层的无机非金属矿物复合材料、其制备方法及应用 824

 0

本发明揭示了一种复合材料，它包括作为载体的无机非金属矿物和担载在该载体上的纳米二氧化钛层，该层由多个二氧化钛纳米球组成，所述二氧化钛纳米球由多个二氧化钛纳米单颗粒组成。本发明还揭示了在所述纳米二氧化钛层上还担载有一层或多层功能层的复合材料。上述复合材料不仅能发挥纳米二氧化钛层高折射率、高遮盖力的优势，而且能发挥其小纳米单颗粒较好的光催化活性，拓宽了复合材料的应用领域，提高了最终产品的综合性能，而且更容易包覆其他功能层以制备功能加强型或多重功能的复合材料。本发明还公开了复合材料的制备方法，其工艺简单、成本低。本发明复合材料用途广泛，可作为添加剂用于各工业领域，相容性好。

高填充聚合物复合材料及其制备方法和应用 633

 0

本发明涉及一种高填充聚合物复合材料及其制备方法和应用，所述复合材料包括100质量份聚合物和100‑900质量份填料。所述复合材料制备方法包括以下步骤：将聚合物溶解在良溶剂中，充分搅拌溶解；加入填料，充分搅拌混合，得到填料聚合物共混胶液；将共混胶液加入到不良溶剂中，聚合物和填料从不良溶剂中共析出，经分离后，将析出物干燥处理，得到高填充聚合物复合材料。所述复合材料经加工可用于形成电子电路绝缘基板或形成导电的导电介质层，或通过直接添加其他填料制备再改性复合材料。与现有技术相比，本发明解决了高填充聚合物复合材料混合均匀性差且加工复杂难度大的问题，大大提高了材料加工性能和产品成型质量，且兼具填充量大、工艺简单的优点。

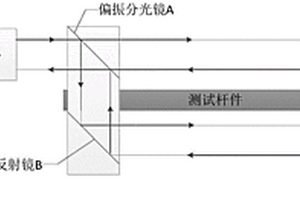

模拟太空环境下复合材料杆件热变形的试验系统及方法 868

 0

本发明提供了一种模拟太空环境下复合材料杆件热变形的试验系统及方法，包括：复合材料试验杆件，被配置为固定太空环境模拟装置、温度测量模块、及形变测量模块；在轨温度分析模块，被配置为分析复合材料试验杆件在太空环境下的实际工作环境；太空环境模拟装置，被配置为根据复合材料试验杆件在太空环境下的实际工作环境，对复合材料试验杆件施加相应的热量；温度测量模块，被配置为测量复合材料试验杆件的温度；形变测量模块，被配置为测量复合材料试验杆件的形变。

碳纤维复合材料板的喷粉方法 562

 0

本发明属于静电喷塑技术领域，更具体的，本发明涉及一种碳纤维复合材料板的喷粉方法。一种碳纤维复合材料板的喷粉方法，至少包括如下步骤：S1：打磨碳纤维复合材料薄板；S2：脱脂除污处理碳纤维复合材料薄板，并晾干；S3：在被喷粉的碳纤维复合材料薄板上冲孔，并用铁丝悬挂；S4：静电喷涂；S5：固化。本发明提供的碳纤维复合材料板的喷粉方法，碳纤维薄板使用喷塑工艺可行，且效果好，喷粉时无需溶剂与喷漆工艺(需使用溶剂稀释)相比更环保，用该方法喷粉的碳纤维复合材料板，双面均匀喷粉，薄板表观色差ΔE≤1，单面涂膜厚度60‑80μm，涂层硬度＞1H，涂层附着力合格。

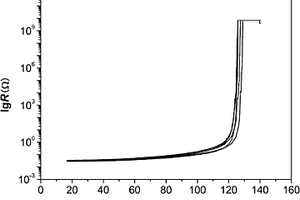

具有电阻正温度系数的导电复合材料及过电流保护元件 650

 0

本发明揭示一种具有电阻正温度系数的导电复合材料及过电流保护元件。所述具有电阻正温度系数的导电复合材料包含:(a)至少一结晶性聚合物基材,占所述具有电阻正温度系数的导电复合材料体积分数的20-70%;(b)一导电填料,占所述具有电阻正温度系数的导电复合材料体积分数的30-80%,其粒径为0.1-10μm,且体积电阻率不大于300μΩ·cm,导电填料分散于所述的结晶性聚合物基材之中,导电填料为一种固溶体。利用所述具有电阻正温度系数的导电复合材料制备的过电流保护元件包含两个金属箔片,且导电复合材料介于所述两个金属箔片之间。优点是:由该具有电阻正温度系数的导电复合材料制备的过电流保护元件具有低室温电阻率、良好的电阻再现性和PTC强度。

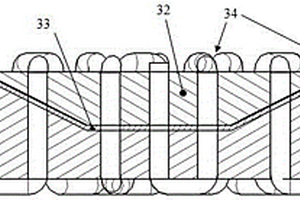

复合材料补片修补结构及形成所述修补结构的方法 697

 0

本发明公开了一种复合材料补片修补结构及形成所述修补结构的方法，属于复合材料修理技术。该修补结构由被修理受损复合材料结构、复合材料补片、复合材料补片与复合材料结构之间的胶以及浸渍胶粘剂的缝线组成。通过在补片修理部位加工贯穿补片和受损复合材料结构以及二者之间胶层的小孔；然后把浸有胶粘剂的缝线依次穿入各小孔；最后在规定温度和压力下固化，使得缝线与其周围的补片和受损复合材料结构粘结在一起，从而制成补片修补结构。采用本方法所制成修补结构，对复合材料层合板面内性能影响较小，对环境敏感性降低，对结构增重较小，并且可提高复合材料补片与被修补结构之间的结合作用，从而提高复合材料补片修理结构的力学性能和可靠性，降低修理后复合材料结构的使用风险。

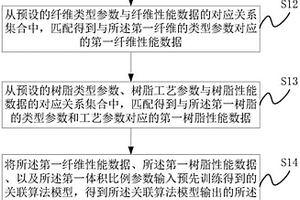

复合材料性能的计算方法、装置及电子设备 770

 0

本发明提供一种复合材料性能的计算方法、装置及电子设备，关联算法模型是利用复合材料的真实性能数据以及复合材料包含的纤维的性能数据、复合材料包含的树脂的性能数据、复合材料包含的纤维与树脂的体积比例参数的训练数据进行预训练得到，训练数据未经过任何抽象、简化、近似、归一等操作，保留了每一种复合材料的真实性能，因此，关联算法模型输出的目标复合材料的性能数据的准确度较高，并且相比于现有技术中试验获取复合材料性能的方法，本发明提供的通过关联算法模型分析得到目标复合材料的性能数据的过程所需时间较短，缩短了目标复合材料的性能数据的计算周期，进一步提高了车身设计的速度。

低氧化程度石墨烯改性聚甲基丙烯酸甲酯复合材料的制备方法 693

 0

本发明涉及一种低氧化程度石墨烯改性聚甲基丙烯酸甲酯复合材料的制备方法。首先将膨胀石墨进行少量氧化；在表面活性剂辅助下于水溶液中进行剥离得到低氧化程度石墨烯水溶液；离心除去上层液，并将石墨烯分散到N-甲基吡咯烷酮中，然后再向其中加入甲基丙烯酸甲酯和过氧化二苯甲酰，升温完成聚合反应；将产物倒入甲醇中经过离心、洗涤和真空干燥处理得到石墨烯改性的聚甲基丙烯酸甲酯复合材料。本发明中所得到的含有0.5%质量分数石墨烯的PMMA复合材料玻璃化温度比纯PMMA提高了9℃，弹性储能模量提高43.7%，热失重5%时的温度提高87℃。当石墨烯含量增加到5%质量分数时，复合材料的电导率达到~50?s/m。本方法制得的石墨烯-PMMA复合材料具有优良的力学和电学性能，因而可用在汽车等诸多领域。

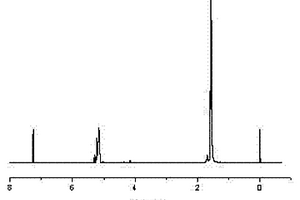

磁致型可生物降解形状记忆聚合物纳米复合材料的制备方法 839

 0

本发明涉及一种磁致型生物可降解形状记忆复合材料的制备方法。形状记忆复合材料以异氰酸酯链段为硬相。聚D, L-丙交酯、聚四亚甲基醚二醇为软相。形状记忆复合材料的制备方法是用小分子二醇引发D, L-丙交酯开环聚合，制备出一定分子量的两端带有羟基的聚D, L-丙交酯，接着与聚四亚甲基醚二醇通过二异氰酸酯偶联起来形成直链型的嵌段共聚物；然后混入表面改性过的Fe3O4纳米粒子制得磁致型生物可降解形状记忆复合材料。该发明的形状记忆复合材料具有形变保持能力强、形状回复率高、形状记忆性能重复性好和可生物降解等诸多特点。而且实现了非接触式引发形状记忆的功能，Fe3O4纳米粒子的存在，使材料具有靶向性。

芳纶纤维增强耐高温尼龙复合材料及其制备方法 741

 0

本发明属于耐高温尼龙复合材料领域，涉及一种芳纶纤维增强耐高温尼龙复合材料及其制备方法，该复合材料由包括以下重量份的组分制成：尼龙盐100份、芳纶纤维1-13份、封端剂0.1-1份、蒙脱土0.2-1份、催化剂0.1-0.6份、去离子水30-60份。本发明采用原位聚合的方法改善了芳纶纤维与尼龙基体间的界面粘附性，提高了复合材料的力学性能。本方法所制备的增强耐高温尼龙复合材料具有比纯尼龙基体更好的机械性能，更高的热变形温度及更低的吸水率，此方法简单易行，适合大规模工业化生产。

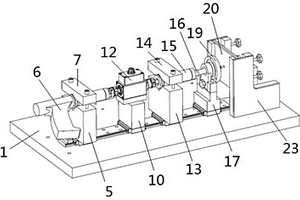

复合材料临时紧固件验证装置及其使用方法 1000

 0

本发明公开了一种复合材料临时紧固件验证装置及其使用方法，属于机械装配技术领域。该复合材料临时紧固件验证装置包括底板；气枪，其能够在底板上进行滑动；扭矩传感器，其能够在底板上进行滑动，扭矩传感器与气枪的输出轴连接，扭矩传感器用于检测气枪的输出轴的扭矩；安装器，其一端与扭矩传感器连接，另一端安装有复合材料临时紧固件，气枪用于驱动安装器及复合材料临时紧固件在底板上滑动，以将复合材料临时紧固件安装至复合材料板内；压力传感器，其用于检测复合材料临时紧固件安装至复合材料板时产生的夹紧力，且复合材料临时紧固件、安装器、扭矩传感器、压力传感器与气枪同轴。其优点在于：能够实现复合材料临时紧固件的精准安装。

具有低挥发性有机物含量的聚丙烯复合材料及其制备方法 805

 0

本发明公开了一种具有低挥发性有机物含量的聚丙烯复合材料及其制备方法，按以下重量百分比的原料配制成：聚丙烯50～98；无机填料0～30；增韧剂POE 0～15；VOC吸附剂0.5～2；抗氧剂0.1～1；光稳定剂0.1～1；其他助剂0～2。本发明的优点是：1、本发明使用适量降挥发表面活性剂在复合材料体系中，使得所制得的聚丙烯复合材料具有更低的挥发性有机物。2、本发明所制得的聚丙烯复合材料在降低挥发性有机物的同时，材料的各项物理力学性能基本不受影响。3、本发明提出的降低聚丙烯复合材料的挥发性有机物含量的方法制备工艺简单、生产成本低。

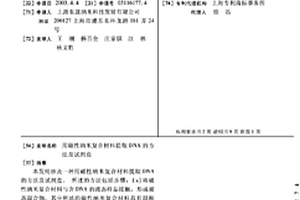

用磁性纳米复合材料提取DNA的方法及试剂盒 901

 0

本发明涉及一种用磁性纳米复合材料提取DNA的方法及试剂盒。所述的方法包括步骤:(a)将磁性纳米复合材料与含DNA的液态样品接触,形成液态混合物,其中所述的磁性纳米复合材料具有超顺磁性内核、中间二氧化硅包覆层和外壳,其直径为50-300nm;(b)用磁场将吸附了DNA的磁性纳米复合材料与液态混合物分开,从而得到吸附有DNA的磁性纳米复合材料。本发明方法可简便有效地从各种样品中抽提出DNA。

基于各向异性复合材料的信息存储方法 673

 0

本发明提供一种基于各向异性复合材料的信息存储方法,其首先将介电常数为各向异性的复合材料的一表面与介电常数为同性的第一普通材料相接触,再使光信号自所述复合材料的另一表面入射至所述复合材料与所述第一普通材料相接触面上,以使所述光信号的能量被储存在所述接触面上,进而可实现信息的存储,其中,所述光信号的入射角度应使其注入至所述接触面上时的一波矢分量应满足条件:其中,kx为波矢分量,所述波矢分量所对应的坐标方向为所述复合材料的介电常数的负值张量元所对应方向,εout是所述第一普通材料的介电常数。

碳纳米管/不饱和聚酯复合材料及制备方法 619

 0

本发明属于纳米材料技术领域,具体涉及一种碳纳米管/不饱和聚酯复合材料及其制备方法。首先将碳纳米管羧酸化、酰氯化,再通过氨基或羟基丙烯酸酯类化合物修饰碳纳米管,制备携带可聚合双键的碳纳米管。将改性后的碳纳米管分散于不饱和聚酯基体中,采用异辛酸钴、过氧化甲乙酮作为促进剂和固化剂,制得碳纳米管/不饱和聚酯复合材料。所得复合材料具有较高的热稳定性和化学稳定性。与相同组成、未加碳纳米管的不饱和聚酯固化物相比,固化后复合材料的体积电阻率降低3～9个数量级,表面电阻率降低3～8个数量级。本发明工艺简单,更具实用性。该复合材料可应用于制备电器电机、化工机械等领域的设备外壳或者涂层。

碳纤维增强铝基复合材料及其制备方法与应用 957

 0

本发明涉及碳纤维增强铝基复合材料及其制备方法与应用。该复合材料的成分按质量百分数为：稀土Nd：0.4-0.6％；碳纤维8-10％；Si：5.5％-6.5％；Cu：1-4％；Fe：1.0％；Mn：0.5％；Mg：0.1％；Zn：1.0％；余量为Al。与现有技术相比，本发明复合材料加入了稀土元素钕，不仅可以提高复合材料的耐腐蚀性能，还可以提高材料的加工性能，成型出结构复杂的零部件。对去胶、粗化前的碳纤维进行树脂保护的处理，克服现有碳纤维增强铝基复合材料制备过程中碳纤维易损伤的不足，树脂热解实现了去胶处理，同时，热解后的树脂变成多孔材料，增加了碳纤维表面粗糙度，完成了粗化处理。对碳纤维进行保护的同时完成了传统工艺所需的去胶、粗化，一举两得。

天然纤维增强聚乳酸复合材料及其制备方法 971

 0

本发明属于高分子材料技术领域,具体涉及一种天然纤维增强聚乳酸复合材料及其制备方法。该复合材料由经接枝改性的聚乳酸和天然纤维组成,具体制备步骤为:通过对聚乳酸基体进行的接枝改性,以提高天然纤维与聚乳酸基体的界面结合程度。先将聚乳酸在引发剂的作用下与马来酸酐进行接枝反应,制备接枝改性聚乳酸基体,然后将改性聚乳酸与天然纤维进行复合,得到生物全降解天然纤维增强聚乳酸复合材料。该复合材料较之纯聚乳酸,力学性能和热性能都有所提高,可用于制备条件要求苛刻的工程塑料。本发明的复合材料使用废弃后可在自然环境中完全降解,属于环境友好材料。

纳米二氧化铈/环氧树脂复合材料的制备方法 961

 0

本发明涉及一种纳米二氧化铈/环氧树脂复合材料的制备方法，属于纳米无机稀土氧化物与有机树脂复合材料制备工艺技术领域。本发明方法的要点是：将纳米二氧化铈与有机溶剂相混合，便其分散均匀，二氧化铈与有机溶剂的用量的重量体积比为：1∶5～1∶30(g/ml)；接着将一定量的环氧树脂在真空下80～120℃加热4～8小时作前处理，然后将纳米二氧化铈加入其中，并进行超声处理；将上述混合物在真空烘箱中在50～120℃下处理10～24h；然后在上轟°混合物中加入一定量的固化剂，在室温下固化24小时，或者在80～160℃分段升温加热固化，最终得到纳米二氧化铈/环氧树脂复合材料。本发明方法中，纳米二氧化铈在复合材料中的含量为0.5～5wt％，其分散均匀，所得复合材料的力学性能较优。

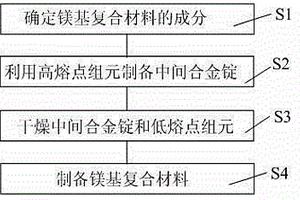

医用高强韧耐腐蚀镁基复合材料及其制备方法 769

 0

本发明公开医用高强韧耐腐蚀镁基复合材料及其制备方法。该方法包括S1、确定镁基复合材料的成分；S2、利用高熔点组元制备中间合金锭；S3、干燥中间合金锭和低熔点组元；S4、制备镁基复合材料。由于本发明镁基复合材料包括RE，RE使得镁基复合材料中非晶基体的百分比增加，从而，本发明的镁基复合材料腐蚀降解速度慢；再者，本发明镁基复合材料由a-Mg晶体相和非晶基体组成而使得晶体相和非晶基体的存在使得镁基复合材料的降解速度进一步变慢；另外，本发明的镁基复合材料还具有强度高和塑性好的优点。

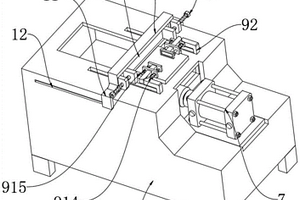

复合材料拉挤设备数控液压牵引装置 736

 0

本实用新型属于复合材料拉挤技术领域，尤其是一种复合材料拉挤设备数控液压牵引装置，针对了对复合材料牵引拉伸效果差且工作效率较低的问题，现提出如下方案，其包括工作台，工作台还包括底座，底座设置有多个，多个底座均固定于工作台底端侧壁，工作台内部开设有空腔，工作台顶端侧壁开设有与空腔内部相连通的通槽，通槽内部滑动连接有承重板，承重板顶端侧壁固定有承载板；本实用新型中通过挤压板a移动时与挤压板b发生挤压，使得挤压板b沿加装板内部同步向复合材料靠拢，继而实现对复合材料两侧夹持定位，有效确保在对复合材料牵引拉伸时的稳定性，避免出现复合材料在牵引拉伸时出现位置偏移的情况，提升复合材料的生产加工合格率。

阻燃抗静电连续长玻纤增强耐高温尼龙复合材料及其制备方法 578

 0

本发明属于耐高温尼龙复合材料领域，涉及一种阻燃抗静电连续长玻纤增强耐高温尼龙复合材料及其制备方法。该阻燃抗静电连续长玻纤增强耐高温尼龙复合材料由包括以下重量份的组分制成：耐高温尼龙100份，连续长玻纤30-170份，阻燃剂35-55份，辅助阻燃剂0-18份，四针状氧化锌晶须20-50份，加工助剂1.5-6.5份。与传统双螺杆挤出阻燃抗静电玻纤增强耐高温尼龙复合材料相比，本发明的复合材料具有更好的机械性能、耐热性及尺寸稳定性；采用四针状氧化锌晶须作为抗静电剂，不仅能使复合材料达到理想的抗静电效果，而且能够提高其力学性能、耐热性，消除了阻燃剂的加入对复合材料机械及耐热性的不利影响。
