上海有色金属材料制备及加工技术理论与应用

碳纤维增强复合材料切削比能型谱的构建方法 764

 0

一种碳纤维增强复合材料切削比能型谱的构建方法，通过碳纤维增强复合材料单向层合板的切削试验得到单层单向碳纤维增强复合材料切削比能图谱，再通过旋转得到全厚度范围内各层不同方向的碳纤维增强复合材料切削比能图谱；其步骤如下：1)设计碳纤维增强复合材料单向层合板直角自由切削试验方案；2)按照试验方案进行切削试验，测量试验过程中各组试验条件下的主切削力；3)计算碳纤维增强复合材料单向层合板的切削比能；4)绘制单层单向碳纤维增强复合材料切削比能图谱；5)构建全厚度范围内各层不同方向的碳纤维增强复合材料切削比能图谱。本发明为研究碳纤维增强复合材料切削过程中碳纤维的断裂机理、切削力、切削温度、表面质量、表面缺陷以及进行刀具的设计和制造提供了支撑。

反应球磨制备原位增强镁基复合材料的工艺 562

 0

反应球磨制备原位增强镁基复合材料的工艺属于材料领域。工艺如下:根据标准镁合金牌号中规定的合金元素成分确定复合材料中的合金元素的成分,根据基体和增强相之间的润湿性选择增强相,增强相颗粒含量控制在2～15%,将配比好的预制体用高能球磨机进行球磨,在球磨过程中合成含有镁基复合材料的增强相的预制体,选用压力将球磨合成预制体粉末压制成块状;镁基体材料的熔炼;预制体在150℃～250℃的范围内烘干1～3小时,并进行助熔处理后,选取熔体温度,将预制体加入镁熔体中,保温,进行搅拌;将熔体静置后浇注,铸造成型。本发明制备的复合材料中增强相颗粒细小,而且在基体中分布均匀。复合材料也具有良好的力学、物理性能。

用于复合材料加工分层缺陷检测的对比试块的制备方法 697

 0

本发明公开了一种用于复合材料加工分层缺陷检测的对比试块及其制备方法。该制备方法的具体步骤包括将多块复合材料预浸料逐层铺设在模具上，并在复合材料预浸料的预定层间铺设金属片。固化成型且脱模复合材料预浸料以获得内置有金属片的复合材料试样，利用无损检测装置定位金属片的位置。沿着复合材料试样的厚度方向对该位置处的复合材料试样进行机加工以使金属片的边缘露出，然后将所述机加工后的复合材料试样放入化学腐蚀溶剂中腐蚀预定时间，并使用所述检测装置检测筛选腐蚀完全的复合材料试样以获得所述对比试块。本发明制备的试样可以模拟复合材料在机加工过程中容易出现的分层损伤，并且能够精准实现多种形貌不同深度的分层缺陷检测。

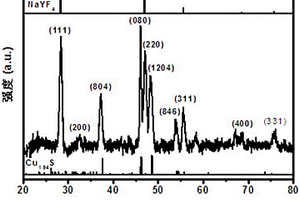

多功能纳米复合材料及其制备方法和用途 966

 0

本发明公开了一种多功能纳米复合材料及其制备方法和用途，该复合材料的分子通式为NaYF4 : Yb3+, Er3+@Cu2?xS，其制备方法为：分别控制NaYF4 : Yb3+, Er3+?COOH纳米颗粒和Cu2?xS?NH2纳米颗粒溶液的pH=8~11，混合反应，室温搅拌30min?1h，常规后处理后，于200~400℃真空煅烧0.5?2?h，即得多功能纳米复合材料；其中，NaYF4 : Yb3+, Er3+?COOH纳米颗粒与Cu2?xS?NH2纳米颗粒的摩尔配比为（0.1~10） : 1。本发明将NaYF4 : Yb3+, Er3+?COOH与胺基表面功能化的Cu2?xS纳米晶复合制备出一种兼有水溶性和生物相容性、符合荧光标记和生物成像要求且可用于光热治疗的集荧光标记和光热转换功能于一体的多功能纳米复合材料，该复合材料同时具有荧光标记与光热转换效应，可利用同一束红外线获得能量进行标记肿瘤癌细胞并有效杀死癌细胞，适用于光热治疗领域。

聚丙烯/蒙脱土插层型的纳米复合材料的制备方法 694

 0

本发明是一种聚丙烯/蒙脱土纳米复合材料的制备方法。现有技术获得的复合材料性能不令人满意,且工艺复杂。本发明聚丙烯/蒙脱土插层型纳米复合材料的原材料包括:等规聚丙烯、层间距不同的有机改性蒙脱土(TJ1、TJ2、TJ3、TJ4)、接枝改性聚丙烯、接枝改性聚丙烯共聚物。以接枝改性聚丙烯或接枝改性聚丙烯共聚物为改性剂,用母料法熔融插层制备了聚丙烯/蒙脱土插层型纳米复合材料。本发明方法获得的复合材料力学性能明显提高,并且材料的加工性能也有所改善。

Zn-doped CoP@MXene/NF复合材料及其合成方法与应用 694

 0

本发明涉及一种Zn‑doped CoP@MXene/NF复合材料及其合成方法与应用，该复合材料由以下方法制备而成：取无机盐分散于强酸中，加入钛碳化铝，进行刻蚀，然后加入水，经离心、干燥得到MXene，将MXene分散于水中得到胶体溶液，取泡沫镍浸入胶体溶液中，然后干燥得到MXene/NF复合材料；将MXene/NF复合材料浸泡于含有促进剂与钴源的混合液中，经反应、洗涤、干燥得到Co‑MOF@MXene/NF复合材料，取该复合材料浸入含有锌源的乙醇水溶液中，经反应、洗涤、干燥得到ZnCo‑LDH@MXene/NF复合材料；取ZnCo‑LDH@MXene/NF复合材料进行分离式气体磷化反应，即得目的产物。与现有技术相比，本发明复合材料的HER性能及OER性能优异，成本较低，不易脱落。

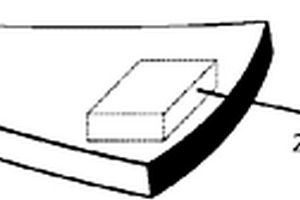

复合材料管阵结构反射器及其制作方法 816

 0

本发明提供了一种复合材料管阵结构反射器及其制作方法，所述复合材料管阵结构反射器包括内蒙皮、外蒙皮和复合材料管阵结构，所述内蒙皮和外蒙皮位于复合材料管阵结构的两侧面；所述复合材料管阵结构包括按阵列竖直排布的多个复合材料管件。本发明具有如下的有益效果：本发明的成型复杂程度低，复合材料管件之间无需胶结和填充其它材料，避免了复合材料管件胶接后加工引起的结构内部的损伤，保证了整体的热变形较低。且复合材料管阵结构与曲面的贴合程度高，无需复杂的曲面加工，且采用的胶接胶膜为聚三咗胶膜，该胶膜可实现低温固化高温使用，使用温度可达150℃。

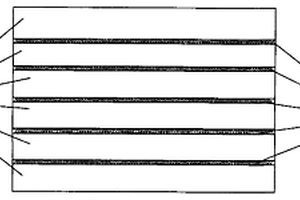

正温度系数导电复合材料及由其制造的电阻元器件 667

 0

本发明涉及一种正温度系数导电复合材料,包括N层第一导电复合材料层和M层第二导电复合材料层,其中N=M+1,第一导电复合材料层和第二导电复合材料层交替层叠,且第一导电复合材料层的电阻率大于第二导电复合材料层的电阻率,较佳地,第一导电复合材料层的电阻率与第二导电复合材料层的电阻率之比大于等于100,第二导电复合材料层的厚度小于等于200ΜM,第一和第二导电复合材料层为结晶性聚合物和导电填料共混层,还提供了由此制造的电阻元器件,本发明的正温度系数导电复合材料构造独特,具有电阻低、电阻重复性高和PTC强度高的优点,提高了器件的安全可靠性和使用寿命,非常适于用作3G锂电池的过流过温保护器件,同时生产简单、效率高。

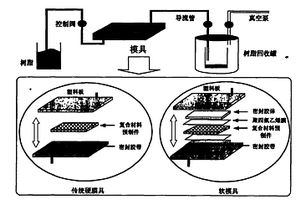

无树脂覆盖的三维正交机织复合材料的模塑成型方法 751

 0

本发明涉及一种无树脂覆盖的三维正交机织复合材料的模塑成型方法,包括:根据复合材料预制件的大小,设计出软模具的尺寸,然后在玻璃板或塑料板上依次粘附胶状材料和塑料薄膜,最后在塑料薄膜上涂覆脱模剂,制得软模具;根据复合材料预制件的需求,将模具压于其表面并固定,密封后,在真空压力下将树脂吸入密封腔内,浸润在复合材料预制件中,待浸润完毕后,常温下放置8小时进行固化,脱模后,制得保留表面形态的复合材料预制件。该方法制备工艺简单,成本低,软模具可重复使用,在不影响复合材料的物理性能和机械性能的前提下,保留了复合材料预制件的表面形态,使复合材料表面的材料性能得以充分发挥。

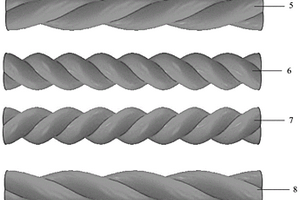

纤维束、三维机织结构、三维织物复合材料及工艺方法 684

 0

该纤维束、三维机织结构、三维织物复合材料及工艺方法，所述纤维束由若干股线组成，若干所述股线合股加捻，所述股线为碳纤维，所述纤维束的单纱捻度为5～60捻/m。通过纤维束加捻以及设计加捻后纤维束的排列方式，可以改善三维织物复合材料的纵横剪切模量和断裂韧性，提高三维织物复合材料在航空制件上的应用空间；纤维束加捻还可以提高纤维束的整体性能，捻度、捻转角能影响加捻后的三维织物复合材料的性能，增加纤维束与树脂之间的结合力，实现面外剪切性能的提升。

内生颗粒混杂增强铝基复合材料及其制备方法 857

 0

本发明提供一种内生颗粒混杂增强铝基复合材料及其制备方法，属于复合材料技术领域。其组分及重量百分比为：Si0～15%、Cu0～8%、Mg0～5%、TiB2颗粒0.1～15%、TiC颗粒0.1～10%，余量为Al。本发明包括以下步骤：(1)在坩埚中加入工业纯铝，使铝锭熔化，氩气保护升温；（2）将AlTi20粉末和B4C颗粒及Ce2O3混合均匀，然后烘干；（3）将混合料用铝合金精炼的旋转喷吹装置射入熔体中，控制氩气流量，施加机械搅拌；（4）反应结束后，退出旋转喷吹装置，静置；（5）浇注到模具中，得到内生颗粒混杂增强铝基复合材料。本发明制备出的铝基复合材料界面干净，颗粒尺寸可以控制，颗粒分布均匀，同时具有工艺简单，适合规模生产的优点。

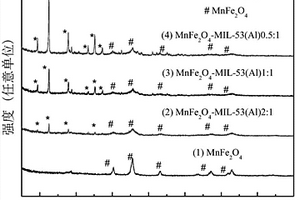

催化剂MnFe₂O₄-MIL-53(Al)磁性复合材料、其制备方法和应用 1056

 0

本发明公开了一种催化剂MnFe2O4‑MIL‑53(Al)磁性复合材料、其制备方法和应用，将制备的金属有机骨架材料MIL‑53(Al)加入到合成MnFe2O4的金属盐前驱体中，通过溶胶凝胶法制备得到催化剂MnFe2O4‑MIL‑53(Al)复合材料。本发明制得的负载型MnFe2O4‑MIL‑53(Al)复合材料形貌为块状，且纳米颗粒MnFe2O4均匀分布在MIL‑53(Al)上。本发明催化剂MnFe2O4‑MIL‑53(Al)复合材料在PMS存在的条件下具有优良的催化降解难降解有机物的性能，对罗丹明B的降解率可达99％，且制备工艺简便，易于回收重复利用。

钛酸锂复合材料及其制备方法 854

 0

本发明公开了一种钛酸锂复合材料及其制备方法，其包括纳米碳包覆于Li4Ti4.94Al0.06O12一次粒子表面形成的复合粒子I，和/或，由多个复合粒子I形成的复合粒子II；复合粒子II的结构为在复合粒子I之间形成的结构；纳米碳占钛酸锂复合材料总质量的0.2～1.8%；钛酸锂复合材料的粒径为100nm～50μm。该制备方法的原料成本低，物相可控，收率高，适合于大规模工业化生产；钛酸锂复合材料的性能稳定，并且其电子电导率高达10S/m的数量级，其倍率性能好，粒径小，容易过筛，加工性能和使用性能好，可以广泛地应用于要求长使用寿命的各种储能锂离子电池和要求快速充放电的各种动力锂离子电池。

高阻隔性聚乙烯/尼龙6原位纳米复合材料的制备方法 743

 0

本发明涉及高阻隔性聚乙烯/尼龙6原位纳米复合材料的制备方法,该方法运用螺杆挤出机,将聚乙烯、己内酰胺、经插层处理的蒙脱土、相容剂、阴离子引发剂和助催化剂一起反应挤出,制备高阻隔性聚乙烯/尼龙6原位纳米复合材料。本发明工艺路线简单,能够实现聚乙烯/尼龙6原位纳米复合材料的大批量生产,所制得的纳米复合材料中纳米材料分散均匀,该材料对空气、烃类溶剂、湿气具有优良的阻隔性能,可加工成阻透性要求较高的薄膜、容器和瓶子等产品。

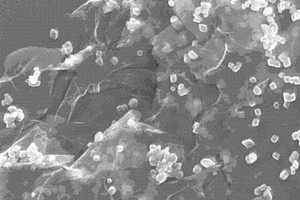

石墨烯负载菱面体氧化铁复合材料及其水热合成方法 862

 0

本发明涉及一种石墨烯负载菱面体氧化铁复合材料及其水热合成方法。其典型的特征为以单层石墨烯作为基体骨架，菱面体氧化铁在石墨烯片层两面均匀生长，菱面体氧化铁的颗粒尺寸为50~150nm，各个面都是规则的平行四边形。菱面体氧化铁可以通过石墨烯片层实现良好的导电性，从而提高了复合材料的表观电导率。该材料制备经过两个典型步骤，一是制备热解石墨烯，二是水热合成石墨烯负载菱面体氧化铁复合材料。本发明方法制备的石墨烯负载菱面体氧化铁复合材料工艺简单，可逆容量高、循环性能好，是一种非常具有研究价值的锂离子电池负极材料。

含碳纳米管的导电复合材料及其制备方法 746

 0

本发明涉及一种含碳纳米管的导电复合材料及其制备方法，本发明的一种含碳纳米管的导电复合材料，其组分包括：碳纳米管（CNTs）、分散剂聚合物和基体聚合物。该方法包括：（1）将CNTs与作为分散剂的含苯环和腈基的聚合物切片按质量比（5-50）∶（95-50）混合均匀后用双螺杆挤出机熔融共混、挤出、造粒制备得到母粒；（2）将制备得到的母粒与纯热塑性聚合物切片按质量比（2-40）∶（98-60）加入双螺杆挤出机中，同时应满足CNTs的含量为1～20%，然后熔融共混挤出制备得到导电复合材料。本发明制备工艺简单，无需对CNTs进行共价改性，不会破坏其结构，且分散性好，所得复合材料CNTs含量高、导电性能好。

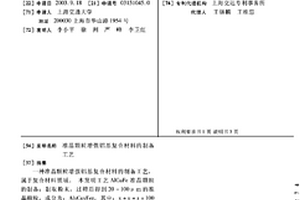

准晶颗粒增强铝基复合材料的制备工艺 784

 0

一种准晶颗粒增强铝基复合材料的制备工艺,属于复合材料领域。本发明工艺AlCuFe准晶颗粒的制备:制取粉末,过筛后得到20-100μm的准晶颗粒,成分为:AlxCuyFez,其中:x+y+z=100为原子百分比,62≤x≤67,21≤y≤26,12≤z≤15,基体熔化后,将增强颗粒加入合金熔体中充分搅拌,在高压雾化气的作用下与雾化合金固液混合物一同在基体上沉积下来,制备出增强颗粒分布均匀、基体金属晶粒细小的颗粒增强金属基复合材料,喷射成形工艺参数:基体合金的温度为780-950℃,金属液流量为3-10kg/min,雾化气压为7-12atm,沉积高度为300-500mm,送粉气压2-4atm。本发明工艺简单、操作方便,制备出具有良好的综合性能的金属基复合材料,工件失效后可以通过重熔回收再利用,有利于环保。

包装复合材料及制造方法和用途 1035

 0

本发明涉及一种包装复合材料,具体地说是一种包装复合材料及制造方法和用途。其特征在于由光栅胶片和塑料材料复合而成。包装复合材料的制造方法是采用模具注塑成型,首先将光栅胶片放入模具夹层内,模具的底部设有注塑口进行注塑,当塑料材料完全凝固后再取出模具,此时光栅胶片和塑料材料完全粘合,完成最终的产品。包装复合材料可以用于生产灯罩、茶杯、广告箱、礼盒、装饰画、各种容器等包装领域。本发明同现有技术相比,光栅胶片与塑料材料结合牢固,无粘合、无结缝、节省原材料、降低印刷成本、应用范围广。

新型竹塑复合材料 629

 0

本发明涉及一种新型竹塑复合材料的制备。具体涉及以聚丙烯为基体树脂,加入增强材料竹粉(或竹纤维)、增韧剂及其它助剂而得到的一种具有优越力学性能的竹塑复合材料,所述的竹塑复合材料的组分及质量份数包括:聚丙烯40～100,竹粉或竹纤维100～40,相容剂3～15,增韧剂3～15,偶联剂0～5,润滑剂0.5～8,核剂0～15,其它助剂0～8。本发明通过选择适当种类和比例的增韧剂、相容剂以及其它助剂,克服了复合材料因纤维的加入而使其冲击强度大幅度降低的弊端。

浇铸尼龙6/氧化石墨纳米导电抑菌复合材料的制备方法 1001

 0

本发明涉及浇铸尼龙6/氧化石墨纳米导电抑菌复合材料的制备方法,该方法采用抑菌剂作为氧化石墨的插层剂,己内酰胺阴离子开环聚合制备得浇铸尼龙6/氧化石墨纳米复合材料。采用本方法使氧化石墨片层容易剥离,提高了氧化石墨片层在聚合物基体中的分散均匀性,所得复合材料具有较好的机械性能和良好的导电抑菌效果。本发明方法工艺操作简单,获得的复合材料具有良好的加工性能,添加剂氧化石墨对环境无污染,应用领域广泛。

纤维增强复合材料水泥板及其制备方法 792

 0

本发明公开了一种纤维复合材料水泥板的制备方法,在模具内铺设上第一层浆料,接着在铺好的第一层浆料上铺设第一层玻璃纤维网格布,在铺设好的第一层玻璃纤维网格布上再铺设第二层浆料,然后在铺设好的第二层浆料上再铺设第二层玻璃纤维网格布,然后在铺设好的第二层玻璃纤维网格布上铺设第三层浆料,通过震动装置对模具进行震动后,再放入蒸压釜蒸养,然后出釜、脱模,待晾干后经过最后处理形成纤维复合材料水泥板;本发明还公开了一种纤维复合材料水泥板;本发明的优点及效果在于:本发明不仅制造工艺简单,资金及设备投入少,成本低,而且采用该制备方法所制出的纤维复合材料水泥板具有吸水率降低、强度高、韧性好和耐久性高等优点。

碳纳米管金属基复合材料的制备方法 985

 0

一种复合材料技术领域的碳纳米管金属基复合材料的制备方法。先将金属粉末加入到聚合物溶液中进行表面包覆,然后将聚合物包覆金属粉末加入到碳纳米管溶液中,使聚合物包覆金属粉末表面从碳纳米管溶液中均匀吸附碳纳米管,得到均匀分散的碳纳米管金属复合粉末,然后再采用粉末冶金工艺,将所得复合粉末制成密实的碳纳米管金属基复合材料。本发明通过金属粉末表面改性实现碳纳米管的均匀分散,且对碳纳米管破坏性小,可保持其优异特性,并可在0.1%-10%的范围内调控复合材料中碳纳米管的质量分数。此外,本发明工艺简单、高效,环境友好,具有规模化应用潜力。

尼龙6/氧化石墨纳米复合材料的制备方法 1061

 0

本发明涉及一种尼龙6/氧化石墨纳米复合材料的制备方法,该方法采用己内酰胺原位水解开环聚合制备得尼龙6/氧化石墨纳米复合材料,使己内酰胺单体易于原位插层聚合,解离氧化石墨片层,提高了氧化石墨片层在聚合物基体中的分散均匀性,所得复合材料具有较好的导电性能和高效的阻燃效果。尼龙6基体达到了由绝缘体到半导体的转变,阻燃等级可以达到UL94标准的V-0级,同时保持了材料本身整体上良好的力学性能。本发明方法工艺简单有效,获得的复合材料导电性及阻燃性明显提高,而且材料具有良好的二次加工性,添加剂氧化石墨对环境无污染,应用领域广泛。

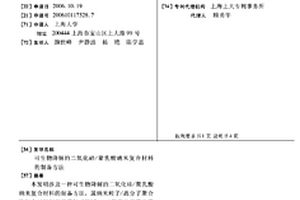

可生物降解的二氧化硅/聚乳酸纳米复合材料的制备方法 758

 0

本发明涉及一种可生物降解的二氧化硅/聚乳酸纳米复合材料的制备方法,属纳米粒子/高分子聚合物复合材料制备工艺技术领域。本发明的工艺步骤如下:(1)首先将纳米二氧化硅粒子分散在溶剂中,随后加入乳酸,进行脱水缩聚反应,得到表面接枝上乳酸齐聚物的二氧化硅纳米粒子;(2)将改性的二氧化硅粒子分散在溶剂中,加入高分子量的聚乳酸;纳米二氧化硅与聚乳酸的重量比为3%～30%;经搅拌、超声分散后,倒入模具中,挥发掉溶剂,得纳米复合材料薄膜,并将其于40℃干燥48小时,最终制得产品。或者将改性的二氧化硅粒子与聚乳酸在密炼机中熔融共混,纳米二氧化硅与聚乳酸配合的重量比例为3%～30%,将共混后的混合物转移到热压机上热压成型,得到二氧化硅/聚乳酸纳米复合材料薄膜。

普鲁士白复合材料及其制备方法和应用 669

 0

本发明公开一种普鲁士白复合材料及其制备方法和应用，制备方法，包括以下步骤：(1)将亚铁氰化钠或其水合物与去离子水混合得到溶液A，浓度为0.1～0.5mol/L；将含二价Mn2+的可溶性盐与去离子水混合，再将氟化纳米碳管加入，经充分分散，得到溶液B，所述的溶液B中Mn2+的浓度为0.2～1.0mol/L；(3)将步骤(2)得到的溶液B逐滴加入到将步骤(1)得到的溶液A中，经水热反应及后处理得到所述的普鲁士白复合材料。根据该方法制备的普鲁士白复合材料，该复合材料在钠离子电池中的应用。本发明的制备方法，具有工艺简单、成本低、周期短、能耗低及适合工业化生产等优点。

聚四氟乙烯自增强复合材料及其制备方法 653

 0

本发明属于聚合物复合材料技术领域,具体涉及聚四氟乙烯(PTFE)自增强复合材料及其制备方法。本发明的PTFE自增强复合材料采用PTFE纤维或织物对PTFE树脂进行自增强而获得,原料中各组分质量分数为:PTFE纤维10-100%,PTFE树脂为90-0%。本发明在不引进其他填充物的同时就能大幅提高PTFE的机械性能和摩擦性能。与现有技术相比,可以克服引进填料后所带来的耐蚀性、介电性等下降所带来的缺点。该复合材料可适用于航空、航天、机械、电子、汽车等领域。

导热聚酰胺复合材料及其制备方法和用途 794

 0

本发明提供了一种导热聚酰胺复合材料及其制备方法和用途；导热聚酰胺复合材料含有以下组分和重量份：热塑性聚酰胺20-50％、导热填料30-50％、聚烯烃和/或烯烃共聚物17-40％、相容剂3-20％、加工助剂0.01-20％；制备方法包括：使用导热填料和聚烯烃和/或烯烃共聚物制备混合料，使用该混合料制备导热颗粒，使用该导热颗粒、热塑性聚酰胺和导热填料等制备导热聚酰胺复合材料；本发明的导热聚酰胺复合材料整体力学性能优良，工艺易于掌握，容易实现大批量生产。

壳聚糖纳米复合材料膜的制备方法 948

 0

本发明涉及一种壳聚糖纳米复合材料膜的制备方法,该方法利用溶液插层共混法将壳聚糖和氧化石墨共混流延制备纳米复合材料膜。与现有技术相比,本发明壳聚糖纳米复合材料膜成型方便,厚度可控,纳米复合材料膜具有生物降解性、抑菌性、导电性、对环境无污染,力学性能和耐热性好,可广泛应用于生物传感、食品保鲜、包装材料等行业。

电路板回收粉料改性玻璃纤维增强环氧树脂复合材料的制备方法 754

 0

本发明涉及一种电路板回收粉料改性玻璃纤维增强环氧树脂复合材料的制备方法。本发明将玻璃纤维经过偶联剂改性处理,得到表面活性的玻璃纤维增强体;将干燥的电路板回收粉料表面进行活性处理,再与环氧树脂混合,得到电路板回收粉料填充改性的环氧树脂基体;最后将以上得到的偶联剂改性的玻璃纤维增强体和电路板回收粉料填充改性的环氧树脂基体复合,得到电路板回收粉料改性的玻璃纤维增强环氧树脂复合材料。本发明反应步骤简单,利用偶联剂处理的玻璃纤维改善玻璃纤维与树脂基体的界面粘结性能,提高复合材料的界面粘结强度,利用玻璃纤维的强度和韧性强韧化树脂基体,利用表面活性处理的回收粉料填充改性树脂基体,从而提高复合材料的整体性能,可以广泛应用于航空航天、汽车船舶以及机械电子等领域。

用于阀门密封的复合材料及其制备方法 911

 0

本发明公开的一种用于阀门密封的复合材料,其是由金属纳米纤维、PTFE(聚四氟乙烯)、PAN-CF(聚丙烯腈碳纤维)、石墨、玻璃纤维、MoS2、矿物粉、混合制成。本发明的复合材料结合了普通氟塑料可塑性好,摩擦系数低和柔性石墨耐高温的特点,其使用温度可达-196℃～550℃。本发明的复合材料用于制备阀门的阀座和填料,可以使泄漏量明显地下降。本发明还公开了该复合材料的制备方法。
