全部
▼
热搜：
892
0

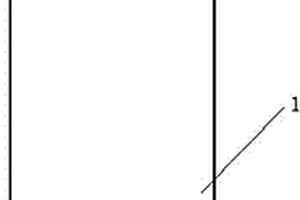

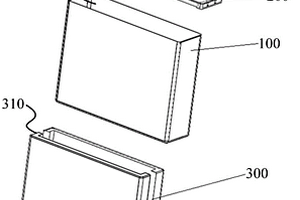

本发明提供了一种高能量密度的锂离子电池，包括：依次叠层设置的负极极片、隔膜和正极极片；其中，所述隔膜包括导通区域和包围所述导通区域的非导通区域。该锂离子电池通过将隔膜设计为导通区域和非导通区域，并且还可以对正极极片和负极极片进行改进，将正极活性敷料区的长度和宽度分别设计为与负极活性敷料区等长和等宽，从而充分利用设计空间，以此提高电池能量密度。
728
0
本发明公开了一种动力锂离子电池用轧制铝箔脱脂剂，包括以下重量百分比的组分：CY‑8D‑6：12.5~37.5.0%，GD‑CY2688：12.5~37.5%，CY‑04：25~50%。本发明还公开了一种动力锂离子电池用轧制铝箔的清洗技术，包括铝箔开卷、去铁屑、预脱脂、脱脂、烘干、表面检查和收卷。本发明的铝箔浸入脱脂后，铝箔表面单面残油量可以控制在5mg/m2以下，无需挤液即可进行烘干收卷，有效避免了铝箔脱脂过程的机械损伤；脱脂液可以在线通过真空蒸馏的方式，实现油液分离、循环使用，节能环保。
889
0
本发明公开了一种用于锂电传动装置的传动优化方法及系统，包括永磁同步电机，所述永磁同步电机电性连接电池组电量计量模块；线性控制器，与所述永磁同步电机电性连接；逆变器，与所述线性控制器电性连接；转速检测模块，与所述永磁同步电机和所述线性控制器电性连接；电池组电量计量模块，与锂电存储模块电性连接，且电性连接线性控制器；本发明可通过预设进行优化永磁同步电机工作，避免高负荷工作，降低了电机的故障率；同时通过电池组电量计量模块的设置，通过不同区间的设置，优化永磁同步电机的转速，以根据不同的需求使得永磁同步电机进行工作，优化设计传动电机，提升智能数字控制系统的性能价格比。
638
0

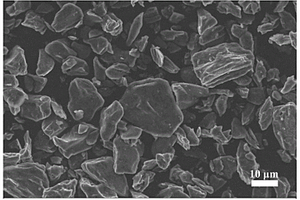

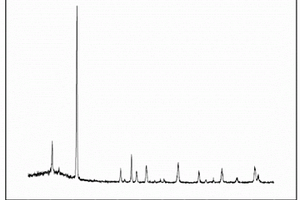

本发明公开了一种合成锂电池正极材料用纳米磷酸铁的制备方法，包括以下步骤：S1、将三聚磷酸钠溶液、亚铁盐溶液混合，得第一混合液，将磷源溶液与氧化剂溶液混合，得第二混合液；S2、向第一混合液中滴加第二混合液并同步搅拌，在55‑65℃条件下反应4‑5h，得初步反应液；S3、继续以3‑5℃/min的速度升温至90‑110℃反应40‑50min，然后以3‑5℃/min的速度升温至120℃反应8‑10min，得反应液；S4、反应液反复洗涤、过滤直至滤液呈中性，而后压滤得滤饼，滤饼煅烧冷却后得纳米磷酸铁。一种合成锂电池正极材料用纳米磷酸铁。本发明具有产品的粒径分布集中，提高压实密度及产率高的有益效果。
本发明属于复合材料技术领域，涉及镍‑镍钼氧化物/石墨烯复合材料的制备方法，包括：将镍源溶解在氧化石墨烯分散液中搅拌均匀得到溶液a；配制八氰合钼(Ⅳ)酸钾的去离子水溶液，称为溶液b；将溶液b加入到溶液a中，保持八氰合钼(Ⅳ)酸钾与镍源的摩尔比为1:2，得到Ni2[Mo(CN)8]/GO前驱体，然后在惰性气氛中升温至700～800℃，热解10～30 min，降温至200～300℃撤去惰性气体通入空气，氧化20～30 min，即得。本发明将含镍、钼的金属有机骨架原位负载在片状的氧化石墨烯上，在惰性气氛中热分解前驱体并热还原氧化石墨烯，空气中将镍、钼氧化，所制得材料显示出优异的储锂性能，具有潜在应用前景。本发明简单可行、复合效果好、适于大规模生产。
1025
0

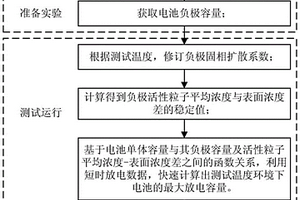

本发明公开了一种锂离子电池最大可放电容量估计方法及系统，本发明先计算给定温度下电池中锂离子的负极固相扩散系数，然后利用负极固相扩散系数，计算负极材料活性粒子平均浓度与表面浓度差的稳定值，最后根据电池负极容量和稳定值，利用短时放电数据，快速计算出给定温度下电池最大可放电容量，对低温环境下的电池容量测试或状态估计有着重要的理论价值与现实意义。
626
0

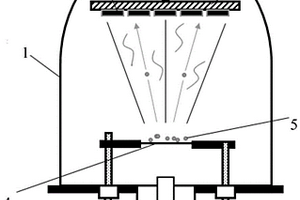

本发明公开了一种正电极的包覆方法、具有包覆层的正电极和锂离子电池。所述包覆方法包括以下步骤：采用包覆剂作为靶材，对正电极进行蒸发镀膜，得到具有包覆层的正电极。本发明利用蒸发镀膜技术将包覆剂蒸发并沉积在正电极的表面形成均匀致密的包覆层，可以使包覆层均匀、薄而且致密，不仅可以降低非活性包覆层对锂离子的阻碍作用，还可以有效抑制电极表面与电解液的副反应，从而提升材料的放电比容量和循环性能。同时，本发明的方法使用包覆剂不再受烧结温度的限制，可同时进行多个包覆剂镀膜，避免了对材料进行多次包覆烧结，减少了材料制备的工艺周期和生产成本。
646
0
本发明公开了一种方壳锂电池焊接工装，具体涉及锂电池焊接技术领域，包括底座和焊接组件，所述底座顶部设有圆盘，所述圆盘底部通过两个支架与底座顶部固定连接，所述圆盘顶部表面开设有环形轨道，所述环形轨道内设有四个电动滑轨，每个电动滑轨顶部均活动设有安装板，所述安装板顶部表面开设有四个滑槽。本发明通过抽吸泵抽吸将焊接时产生的粉尘经过夹板上的通孔、气腔和抽气管输送到集尘箱内，防止粉尘长时间粘附在夹板上，影响夹板的固定精度，使用后的夹板转动到清洁组件底部，经过气箱上的清洁刷对夹板内壁进行刮刷，抽吸泵将过滤后的气体输送到气箱内，从气箱上的喷气孔喷出，一边吹气一边继续抽吸，提高对夹板的清理效果。
本发明公开了梯度电势分布的正电极、锂离子电池及其制备方法和应用，所述锂离子电池包括：正电极、负电极、隔离膜和电解液；所述正电极包括正极集流体以及多层正极活性材料层，所述多层正极活性材料层的电势沿着远离所述正极集流体的方向呈梯度降低；所述负电极包括负极集流体以及多层负极活性材料层，所述多层负极活性材料层的电势沿着远离所述负极集流体的方向呈梯度升高；且正电极的电势大于负电极的电势。从正极集流体到正极活性材料层、隔膜层、负极活性材料层、负极集流体，电位纵向分布是线性逐渐降低的，不存在极片内局部电位起伏引发极化的问题；进一步降低了正、负极片表面之间的电势差，提升了电池在内短路热失控情况下的安全性。
615
0
本发明涉及一种无胶多层复合聚合物锂离子电池铝塑膜及其制造方法。该铝塑膜从内到外依次包括聚丙烯层、第一改性聚丙烯层、铝箔层、第二改性聚丙烯层、尼龙层；本发明利用无胶粘合的特征，通过利用聚丙烯材料和改性聚丙烯材料间性质相同的特点，可提高内层与改性聚丙烯间的粘合强度，很好地解决了粘合层不耐电解液腐蚀穿透的弱点，提高了铝塑膜的整体耐蚀性和阻隔性，可满足铝塑膜封装聚合物锂离子电池。
1020
0
本发明涉及一种电化学脱嵌法盐湖提锂用脱嵌槽槽体结构，所述的脱嵌槽槽体结构由两个端板和多个阴阳脱嵌槽单元通过压力挤压而成，所述的多个阴阳脱嵌槽单元位于两个端板之间，所述的两个端板中有一个端板上设置有多个允许液体通过的通液孔。本发明所述的电化学脱嵌法盐湖提锂用脱嵌槽槽体结构安装简单，通过多个阴阳脱嵌槽单元重叠加施压力后从而保证液体可以从框体重叠形成的管道分别进入不同的腔体，这样可以减少管道，安装快速，液体排放干净且迅速，液体在槽体单元腔体内流动均匀，液体浓度均匀，高效地实现工业化。
824
0
本发明公开了一种高容量锂电池开壳检测装置，包括机架，还包括电池夹紧云台、切刀以及切刀移动机构，所述电池夹紧云台包括两根平行设置的夹杆、夹块、云台底板、一个丝杆和若干组连接片，丝杆上设置有相配合的螺母，连接片一端铰接设置在夹杆上，另一端铰接设置在丝杆上，其中一个夹杆、夹块固定设置，云台底板位于夹杆以及夹块下方，切刀位于电池夹紧云台的上方。使用时，通过转动丝杆，带动连接片转动从而夹杆的移动，配合夹块将锂电池壳体固定，机械化程度高，节省人力。
675
0
本发明属于制备装置技术领域，尤其为一种高性能氧化物锂离子电池材料制备装置，包括外壳、衔接杆、连接管和第二螺钉，所述外壳的内侧设置有固定块，且固定块的边侧设置有横杆，所述横杆的内侧设置有限位板，且限位板的北侧设置有滑动块，所述滑动块的底部设置有伸缩机构，且伸缩机构的端部设置有夹具，所述衔接杆设置于固定块的底部，且衔接杆的端部贯穿有固定穿杆，所述固定穿杆的边侧设置有第一螺钉，且第一螺钉的外侧设置有夹板，所述夹板的边侧设置有伺服电机。该高性能氧化物锂离子电池材料制备装置结构调节灵活性好，结构稳定性强，组合安装便捷，结构简单，用户操作难度系数小，生产效率高、生产能耗低。
761
0
本发明公开了一种锂离子电池负极材料制备方法，通过固相烧结制备纳米氧化锰材料作为金属氧化物负极材料，利用氨气调节PH值改变纳米材料的内部结构及大小，包括下列步骤：将高锰酸钾及维生素C分别溶解在去离子水中，使用磁力搅拌器加速溶解，将高锰酸钾溶液缓慢倒入维生素C溶液中,在80°C下磁力搅拌5h,溶液中有沉淀产生。抽滤、提取沉淀物,在70°C真空烘干3h,得到氧化锰沉淀物，将氧化锰沉淀物在管式炉中于360°C预烧3h，再在700°C下煅烧8h。自然冷却后进行研磨，得到最终产物—纳米氧化锰。本发明的方法操作方便，制备过程易于实施，制得的纳米氧化锰具有比容量高、循环稳定、倍率性能好和安全环保等优点，是一种很有应用前景的锂离子电池负极材料。
945
0
本发明公开了一种循环型三元锂电池,它包括正极、负极、导电剂、隔膜和电解液。所述正极表面涂覆正极浆料，该浆料组分中各物料占干粉总重量百分比分配如下：三元材料90～95%、导电剂2～6%、PVDF3～6%，正极浆料用NMP调和。所述负极表面涂覆负极浆料，该浆料组分中各物料占干粉总重量百分比分配如下：软碳及人造石墨混合材料89～95%、导电剂2.5～6%、CMC1.5～4.5%、SBR1.5～3%，负极浆料用水调和。本发明还涉及循环型三元锂电池正负极制备方法。本发明制成的产品既有很高的循环次数，而且很稳定。由此可证明本发明制成的产品具有很好的防过充能力，确保安全使用。
731
0
本发明公开了一种提高软包装锂离子电池化成效果的方法，该方法中化成分两个阶段进行。化成第一阶段用小于额定值的电流对电池进行限额充电，然后将电池置于对辊机内进行辊压，经辊压的电池置于干燥环境中排气。化成第二阶段用于许可额定值电流对电池进行定量充电，化成结束后，在常温条件下静置1.0～2.0h即可转入下一道工序继续作业。在发明将电池的化成分两阶段实施，它在生产过程有两大益处，重点是化成第一阶段的电池经辊压后，一方面机械性挤出内部的水汽，由此显著优化了电池正负极片生成SEI膜的成形条件，有利于得到致密度相等的SEI膜。另一方面给外置软包装锂离子电池整形，这样既能提高化成效果，又能改善外观质量。
632
0
本发明涉及复合材料制备技术领域，特别涉及一种用于组装锂离子电池负极的SiOC复合负极材料及其制备方法。本发明以木粉与固体聚硅氧烷制备得到多孔SiOC陶瓷粉体，然后与氧化石墨烯复合，再采用热还原法制备出多孔SiOC/石墨烯复合材料。多孔模板来源于木粉，也可以来源于甘蔗渣、秸秆、烟杆等；可以解决废弃物的回收再利用的问题；且由于氧化石墨烯的表面存在着大量的负电荷，能形成有序结构的氧化石墨烯/SiOC复合材料，经热还原后能得到具有多孔通道的复合负极材料。该复合材料的多孔结构能缓冲锂离子电池充放电过程中SiOC的体积变化，同时提高了复合材料的导电性，能有效改善SiOC不可逆容量损失和电压滞后的缺点。
本发明公开了一种基于废塑料制备Si/CNF/C复合材料及锂电子电池负极材料的方法，具体过程为：粗Si颗粒的制备‑粗Si颗粒的球磨筛分‑与废塑料母料混合球磨‑一步加热得Si/CNF/C复合材料‑与PVDF混合进行极片的制备。本发明的制作工艺简单，成本较低，有利于工业化生产，同时实现了废塑料的回收再利用，对生态保护起到积极作用；Si/CNF/C结构可以有效地缓冲体积变化带来的应力，改善Si颗粒之间的电连接，从而确保良好的循环性能；使用Si/CNF/C复合材料作为锂离子电池负极材料，具有较高的质量比容量同时具有良好的速率和循环性能。
885
0
本发明涉及一种高性能的锂/钠电池负极材料及其制备方法，采用水热法制备碳纳米管/多孔碳复合导电网络结构材料，采用升华‑凝华法制备红磷/碳纳米管/多孔碳复合材料。该复合材料结构的特点是：导电网络是多孔碳包裹碳纳米管，多孔碳由介孔和微孔组成。复合结构中多孔碳微孔孔道被红磷填充；介孔基本未被填充，通道保持通畅，但是延伸至复合结构表面的介孔孔口被红磷覆盖；复合结构表面没有红磷堆积。利用该材料组装的锂电池和钠电池同时具有高容量、高倍率、高首次库伦效率和高稳定性。
1070
0
本发明公开了一种锂电池极片分条防卷装置，包含一固定轴杆，所述的固定轴杆上设有若干可分离的固定夹座，所述的固定夹座可转动地与所述的固定轴杆相连接，所述的固定夹座包含一方块状的固定主体和一对弧形的固定弧片，所述的固定主体的顶部设有一连接螺孔，所述的固定夹座上设有一可分离的弹性的压紧横条，所述的压紧横条的尾部设有一横条圆孔，所述的横条圆孔与所述的连接螺孔通过一连接螺钉相连接。使用时，当分条机的分切轴转动时，使用者调节各个压紧横条的设置位置，使得压紧横条分别压住分切轴的刀槽，有效防止分切后的电池极片意外弹出或抛出，有效提高了锂电池极片的分切效率。
692
0
一种动力锂电池化成方法，动力锂电池首先进行抽真空，1mmHg以下保证10h以上，然后在氮气流保护下进行化成：第一步，恒流充电且在首次充电电池温度控制在55‑65℃；以0.01‑0.03C恒流充电270±150min；第二步休眠1h以上，第三步恒流充电，以0.1±0.02C充电到3.90‑4.00V；第三步恒流充电的温度为室温；第四步放电时在电压降到3.9V的停止；第三第四步进行二至三个循环。第二步以不进行氮气流的保护。
862
0
本发明公开了一种锂电池生产用石墨干燥设备，具体涉及锂电池生产技术领域，包括箱体，所述箱体顶端固定设有电机，所述电机输出轴底端延伸入箱体内部，所述箱体内部设有竖杆，所述竖杆底端通过轴承与箱体内部底端连接，所述电机输出轴底端与竖杆顶端固定连接，所述竖杆外端固定设有多个搅拌片，所述箱体顶端镶嵌有两个热风机，所述箱体内部对称设有两个干燥灯，竖杆设在两个干燥灯之间，两个所述干燥灯顶端均固定设有两个支撑柱，四个所述支撑柱顶端均与箱体内部顶端固定连接，两个所述干燥灯底端均固定设有第二滤网，两个所述第二滤网均设在搅拌片顶部。本发明干燥石墨的效果好，石墨中的水分蒸发快，降低加工成本。
964
0
本发明公开了一种锂电池生产用极片摇摆式叠片装置，包括安装板，所述安装板一侧的顶部和底部均对称设有放料辊，所述放料辊通过轴承与安装板转动连接，所述安装板远离放料辊的一侧设有摇摆机构，所述摇摆机构包括支撑轴、第一连接件、支撑板、调节装置、驱动装置和固定板，所述支撑轴的一端通过第一连接件与安装板远离放料辊一侧的顶部转动连接，另一端与支撑板一侧的顶部固定，所述支撑板远离支撑轴的一侧与调节装置的输出端传动连接，所述调节装置固定在固定板的一侧，此锂电池生产用极片摇摆式叠片装置，底部叠片台是固定的，运动的仅仅是上部隔膜，完全避免了惯性造成的隐患，改变传统的叠片工艺，提高叠片的精度以及稳定性。
927
0
本发明公开了一种高容量高倍率锂离子电池负极用n型硅材料，包括硅和黑磷，其特征在于：由内部的活性材料层和外部的包覆层构成，所述活性材料层中含有硅，所述包覆层为黑磷，包覆层的黑磷的质量不低于硅质量的2.2%。本发明通过对材料表面包覆磷和对硅掺杂磷，隔绝了硅与电解液的接触同时限制了其体积膨胀、增加了导电性、避免SEI持续生长与活性锂消耗，提高了硅材料的倍率性能与循环性能。合理的磷含量，轻微减少负极的理论克容量，最终使硅具有高的可逆容量。
1027
0
本发明涉及一种仿生多巴胺修饰的锂离子印迹PVDF膜的制备方法及其用途，属环境功能材料制备技术领域。本发明以聚偏氟乙烯(PVDF)为基膜材料，通过多巴胺进行表面亲水改性，在其表面形成聚多巴胺膜，提高膜材料的粘附性和亲水性，然后再利用硅烷偶联剂进行表面修饰，进一步改善膜的性能，最后通过印迹聚合过程制备出选择性高，吸附性能良好的仿生多巴胺修饰的锂离子印迹PVDF膜，具有较好的应用前景。
801
0
本发明涉及一种由卤水提取电池级锂的工艺及装置，该工艺包括下述步骤：卤水中加入吸附剂吸附卤水中的锂离子，再经过陶瓷膜过滤器截留吸附剂，陶瓷膜浓缩液经板框压滤得到吸附剂滤饼，吸附剂滤饼经水洗和解吸后得到解吸液，解吸液经过纳滤膜系统进行除镁，纳滤膜透过液进入离子交换树脂塔进行深度除镁，再经过反渗透膜进行浓缩，之后进入DTRO膜或者电渗析设备进行深度浓缩，浓缩液经蒸发后，向其中加入BaCl2、Na2CO3以及NaOH后进行搅拌后进入陶瓷膜过滤器进行过滤，陶瓷膜浓液进入板框压滤，清液中加入Na2CO3溶液后制得Li2CO3，Li2CO3经陶瓷膜进行洗涤后进行离心并烘干后得到电池级Li2CO3成品。
本发明涉及热固性塑料及其制造方法及由该塑料制成的动力锂电池组总成盒体，热固性塑料包括基体、填料、增强材料和助剂，基体采用热固性树脂，包括不饱和聚酯树脂、乙烯基酯树脂；填料采用无机非金属填料，包括硅灰石、重晶石。制造方法包括：(1)分散；(2)搅拌混合、捏合、浸渍；(3)固化成型。总成盒体由两个以上单体盒连接构成，单体盒通过注塑成型形成整体结构，盒上设有与车辆车架连接的连接孔或连接耳。本发明特性：1、热变形温度超过250℃，高于锂化物的反应温度；2、阻燃耐高温，过火不坍塌；3、能抵抗电池短路的火花放电；4、具有绝缘性和导热性，方便电池组设计；5、重量轻，有利于电动车轻量化，并降低噪音。
655
0
本发明涉及一种复合锂离子电池隔膜及其制备方法。其目的在于解决现有电池隔膜离子电导率低、倍率放电性能差、耐热稳定性差等问题。该复合隔膜具有三明治型层状结构：中间为PP无纺布支撑的PVDF-HFP基体层，两侧为聚合物纳米粒子均匀覆盖的纳米层。该复合隔膜的孔隙率达到75%，吸液率大于200%，离子电导率约1.846×10-3S/cm。用该复合隔膜组装成LiFePO4/CPE/Li电池，在0.2C/0.2C下的放电比容量达到150mA·h·g-1（理论比容量为170mA·h·g-1），电池的库伦效率达到99%；在2C/0.2C下放电仍然能保持原比容量的90%。
1006
0
本发明公开了一种SnO2/CMK-3纳米复合锂离子电池负极材料的制备方法，属于化学电源技术领域。本发明通过采用共聚物P123为模板剂、正硅酸四乙酯(TEOS)为硅源，水热合成介孔分子筛SBA-15，再以SBA-15为模板、以蔗糖为碳源合成有序介孔碳材料CMK-3。采用超声化学法将SnO2纳米颗粒负载于有序介孔碳CMK-3的孔道中，得到SnO2/CMK-3纳米颗粒负极材料。本发明制备的SnO2/CMK-3纳米复合锂离子电池负极材料，缓解充放电过程中SnO2巨大的体积变化，维持电极的稳定，提高可逆容量，改善了电化学循环性能。本发明所述的加工工艺十分简单，原料低廉、易得，加工过程高效节能、无污染。
663
0

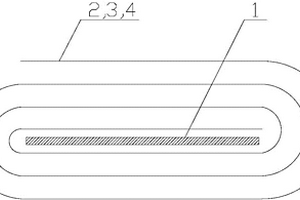

本发明公开了一种锂离子电池加工方法，包括正极片、负极片、牛皮纸层和聚烯烃微孔膜层；所述牛皮纸膜层完全包裹负极片，所述聚烯烃微孔膜层完全包裹牛皮纸膜层；完全包裹的所述正极片与由牛皮纸层完全包裹的负极片相互贴合后由内向外卷绕成环形，本发明由牛皮纸层和聚烯烃微孔膜层共同组成锂电池的隔膜，可稳定提高隔膜的破膜温度至240℃以上，涂敷陶瓷层的隔膜则效果更佳，这样就有效的降低了电池安全隐患。
中冶有色为您提供最新的江苏有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年10月11日 ~ 13日
2024年10月17日 ~ 19日
2024年10月23日 ~ 25日
2024年10月25日 ~ 27日
2024年11月01日 ~ 03日
