有色金属材料制备及加工技术理论与应用

球状介孔锂离子电池负极材料MnO/Mn2O3的合成和性能 837

 0

本发明公开两种球状介孔储锂材料MnO和Mn2O3的新型制备方法及其在锂离子电池中的应用,属于材料合成及高能锂离子二次电池技术领域。其特征在于:利用溶剂热法和煅烧制备球状MnO和Mn2O3材料,该材料纯度高,平均粒径为5μm。电化学测试表明,此方法制备的MnO在100mA/g下首次放电容量高达1107.54mAh/g,充电比容量为801.39mAh/g,循环30圈后放电比容量仍维持在750mAh/g;Mn2O3首次放电容量高达1317.32mAh/g,充电比容量为928.49mAh/g,循环30圈后放电比容量仍维持在969.50mAh/g,均显示了优异的循环稳定性。此外该材料还具有良好的倍率性能,比容量远高于目前普遍使用的碳素负极材料(理论比容量372mAh/g)。本发明成本低廉,工艺简单易于产业化,在高能锂离子电池领域具有广泛的应用前景且符合实际生产。

锂二次电池金属氟化物正极材料及其制备方法 915

 0

本发明公开了一种锂二次电池金属氟化物正极材料及其制备方法,属于绿色二次电池及其相关能源材料领域,特别是多电子体系的锂二次电池材料领域,解决了现有金属氟化物制备方法耗能高且具有高危险性的问题。所述正极材料的化学组成为MFa(H2O)b,且1≤a≤3,0≤b≤4,b为整数;该正极材料的制备方法为:(1)碱与可溶性金属盐反应,得到金属氢氧化物或金属氧化物;(2)将上述步骤(1)所得金属氢氧化物或金属氧化物与氢氟酸反应,得到溶液;(3)将上述步骤(2)中得到的溶液干燥,得到本发明的正极材料。本发明所述正极材料电化学性能好,环境友好;制备方法简单,制备过程耗能低,反应条件容易实现,原材料容易得到。

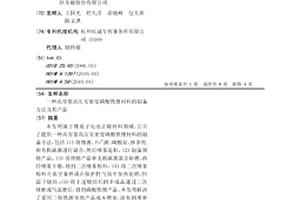

高容量高压实密度磷酸铁锂材料的制备方法及其产品 1052

 0

本发明属于锂离子电池正极材料领域,公开了提供一种高容量高压实密度磷酸铁锂材料的制备方法,包括(1)将锂源、Fe3+源、磷酸盐、掺杂剂和有机碳源进行混合,然后喷雾造粒,(2)制备预烧产品,(3)将预烧产品和无机碳源混合砂磨,再经喷雾干燥,得到二次喷雾粉料,(4)将二次喷雾粉料在真空条件或在保护性气氛中加热处理,恒温下烧结;(5)将上述烧结后的半成品通过二次球磨或气流磨后,得到磷酸铁锂产品。本发明解决了采用二价铁源导致产品成本增加、涂布困难和极片压实密度不高的缺陷,具有生产成本低,所制备的极片加工性能、导电性能和电化学性能良好的特点。

有机锂化合物的制造方法和取代芳香族化合物的制造方法 1083

 0

本发明提供的有机锂化合物的制造方法,包含在配位性化合物存在下,使芳香族化合物或卤化不饱和脂肪族化合物和锂化剂在-40℃～40℃的温度反应的工序,其中,该配位性化合物是在1个分子中具有3个以上具有配位能力的元素且其中至少1个是氮元素的配位性化合物或在1个分子中具有3个以上具有配位能力的氧元素且包含该具有配位能力的氧元素的基团中至少1个是叔烷氧基的配位性化合物。

方形锂离子电池及加工方法 1085

 0

本发明属于锂离子电池领域，特别是中小容量的方形锂离子电池。其技术方案是：一种方形锂离子电池，是由长方形壳体、盖板和卷芯组成，盖板是由正极集流柱、负极集流柱、防爆阀和绝缘片组成；卷芯置于壳体内，卷芯的正极耳、负极耳分别通过正极集流体、负极集流体与盖板的正极集流柱、负极集流柱连接；卷芯由多个同规格的卷芯单元组成，多个卷芯单元外部由卷芯辅助模块夹持排列固定后置于壳体内。本发明的方形锂离子电池，采取圆柱卷绕式卷芯，极片间隙和松紧度均匀，生产效率高；卷芯辅助模块能够支撑和保护卷芯，提升了一种新型方形电池的机械强度和安全性。增加卷芯单元的个数可以增加电池的容量。正负极集流体与壳体不接触，电池壳体不带电，提高了使用的安全性。

锂离子电池用碳包覆锑复合材料的制备方法 896

 0

本发明一种锂离子电池用碳包覆锑复合材料的制备方法：将聚丙烯腈和无水碳酸氢钠混合均匀，得到固态混合物，将上述固态混合物在氮气保护下焙烧得到高比表面碳；将氧化锑、氧化锡、氧化钆和高比表面碳混合，作为原料备用；将上述原料在氮气和氢气的混合气氛中烧结。本发明制备的锂离子电池用特定工艺处理后的高比表面积碳，将锑、锡和钆钴等元素组成的合金通过三段式烧结的方式均匀包覆，使得该复合材料在用于锂离子电池时，具有较高的能量密度和循环稳定性，使得锂离子电池具有高的比容量以及较长的使用寿命。

锂离子浆料制备工艺及装置 922

 0

本发明属于电池技术领域，特别涉及一种锂电池行业用于正、负极浆料的连续流锂离子浆料制备工艺及其装置。该锂离子浆料制备工艺的具体过程如下：（a）导电胶的制备；（b）活性物质流体的制备；（c）浆料的制备：分别存储在导电胶储罐和活性物质流体预储罐中的导电胶与活性物质流体，通过各自的计量泵连续定量并且按照电池配方所需的比例输送到高速分散装置，经过高速分散装置分散后得到均一的浆料输送到浆料预储罐。本发明采用连续的制浆方式，使得生产效率不受分散效果的制约，又能保证分散效果的一致性、均匀性，可以实现锂离子浆料的工业化规模生产。

应用二价阳离子交换的锂X-沸石的氮吸附方法 1061

 0

本发明涉及从气体混合物中分离出氮的方法。该混合物含有氮及吸附力较弱成分例如氧、氢、氩或氦。本发明方法使用一种至少由两种离子交换的X-沸石,其具有锂及一种选自钡、钴、铜、铬、铁、镁、锰、镍、锌及其混合物的二价阳离子,较适宜为二价阳离子占5%至50%,锂占50至95%。

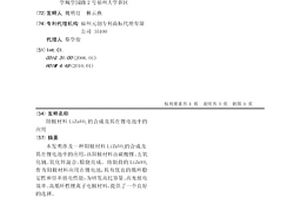

阳极材料LiZnVO4的合成及其在锂电池中的应用 1116

 0

本发明涉及一种阳极材料LiZnVO4的合成及其在锂电池中的应用,该阳极材料由碳酸锂、五氧化钒、氧化锌混合,煅烧而成。将制得的LiZnVO4作为阳极材料应用在锂电池,具有优良的循环稳定性和倍率放电性能,为研发高比容量、高充放电效率、高循环性锂离子电极材料,提供了一个良好的选择。?

用于印制电路板及锂离子二次电池的电解铜箔的制造方法 927

 0

本发明公开了用于印制电路板及锂离子二次电池的电解铜箔的制造方法，包括以下步骤：制备添加剂溶液，添加剂溶液中包括聚二硫二丙烷磺酸钠、聚乙二醇、盐酸、3-巯基-1-丙烷磺酸钠；取硫酸铜电解液，将硫酸铜电解液加热到45～60℃后在硫酸铜电解液中加入添加剂溶液，经过均匀搅拌后形成的电解液进入电解槽，电解液在电解槽内的电流密度为40～80A/dm2，进行电化学反应；用浓度为0.1～5g/L且pH值小于6.0的铬酸盐溶液对铜箔进行表面钝化；表面钝化后，进行涂硅烷偶联剂处理，即得到用于印制电路板及锂离子二次电池的电解铜箔。

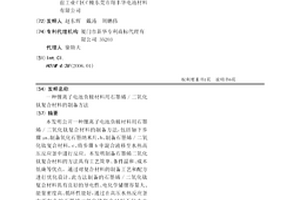

锂离子电池负极材料用石墨烯/二氧化钛复合材料的制备方法 632

 0

本发明公开一种锂离子电池负极材料用石墨烯/二氧化钛复合材料的制备方法，包括如下步骤：a、制备氧化石墨纳米片，b、制备石墨烯/二氧化钛复合材料，c、将步骤b中混合液移至水热高压反应釜中进行反应。本发明制备石墨烯二氧化钛复合材料的方法具有工艺简单、条件温和、成本低廉等优点。通过对复合材料的制备工艺和配方进行优化设计，此方法制备的石墨烯/二氧化钛复合材料具有良好的导电性、电化学储锂容量大、能量密度高、循环性能好，通过在高压水热反应釜中所制备的石墨烯二氧化钛复合材料不仅大大缓解了金属氧化物负极在储锂过程中的大体积膨胀，而且大大增强金属氧化物负极的循环可逆储锂能力。

强力粘合型锂离子电池粘合剂的制备方法 1070

 0

本发明公开了一种强力粘合型锂离子电池粘合剂的制备方法，包括以下步骤：1）碳纳米管的分散：将软水、乙醇和偶联剂搅拌混合后，再加入碳纳米管，升温至30~40℃，搅拌40～60min；得碳纳米管分散液；2）乳化液的制备：在软水中加入乳化剂搅拌均匀后，再加入丙烯酸和丙烯酸酯，于20~40℃乳化30～60min；得乳化液；3）粘合剂的制备：在软水中加入丙烯腈和部分的乳化液，再加入步骤1）所得的全部的碳纳米管分散液以及加入引发剂溶液，于20～40℃搅拌反应1~3h；反应结束后，再滴加剩余的乳化液；利用碱液调节pH值7~9，得强力粘合型锂离子电池粘合剂。

吸收高温二氧化碳的硅酸锂陶瓷材料及其制备方法 672

 0

本发明涉及一种吸收高温二氧化碳的硅酸锂陶瓷材料及其制备方法，其特征在于由以下重量百分比的原料制成：SiO212.41%～28.9%，Li2CO330.52%～71.1%，K2CO30～57.07%。其制备方法为：按上述配比将各原料混合，放入研钵中进行研磨，研磨后的原料放入高温电阻炉中进行高温煅烧，煅烧温度为600℃～1000℃，保温时间为0.5h～8h，即得到一种吸收高温二氧化碳的硅酸锂陶瓷材料合成钾掺杂硅酸锂陶瓷材料。本发明的材料可以对水泥窑，玻璃厂等尾气烟道中排放的大量高温二氧化碳进行直接吸收，与已有技术相比，本发明所制备的钾掺杂硅酸锂陶瓷可实现对二氧化碳更高的吸收效率，更易实现对二氧化碳的高利用率。

锂空气电池空气极及其制备方法 1047

 0

本发明涉及锂空气电池空气极及其制备方法，包括有以下步骤：将滤纸冲压或剪裁为适应锂空气电池壳的形状大小，烘干；将活性材料和导电介质混合，分散在水：异丙醇的液体中，超声处理，得到混合均匀的悬浊液；向上述混合均匀的溶液中加入粘结剂，超声处理，得到均质墨汁状液体；将烘干的滤纸片吸在匀胶机片托上，通过旋涂工艺，将得到的均质墨汁状液体均匀分布在滤纸片上；在烘箱中烘干，即得。本发明的优点是：减少氧气传输通道堵塞，吸附水分避免负极腐蚀；提高锂空气电池性能；制备工艺简单，有利于大幅降低锂空气电池成本，推动产业化发展。

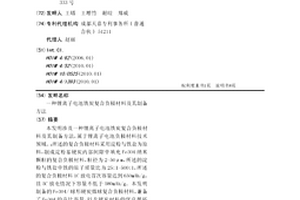

锂离子电池铁炭复合负极材料及其制备方法 812

 0

本发明涉及一种锂离子电池铁炭复合负极材料及其制备方法，属于锂离子电池负极材料技术领域。：所述的复合负极材料采用淀粉与铁盐为原料，制成淀粉基硬炭内部间隙中填充Fe3O4纳米颗粒的复合负极材料，粒径为2-50μm，所述的淀粉与铁盐中铁的原子质量比为25:1-500:1，所述的复合负极材料1C放电首次容量达到650mAh/g，且5C放电情况下容量不低于580mAh/g。本发明制备的Fe3O4/球形硬炭微球复合负极材料，兼备了Fe3O4的高比容量，以及硬炭材料的优良循环性能、倍率性能、低温性能，这种复合负极材料具有比容量大，首次效率高，倍率性能优良，安全性与循环寿命好的优点。

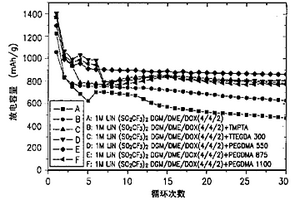

电解质、电解液、凝胶电解质、电解质膜、凝胶电解质电池的制造方法及锂离子二次电池 814

 0

本发明涉及一种电解质、电解液、凝胶电解质、电解质膜、凝胶电解质电池的制造方法及锂离子二次电池，其目的在于提供一种反复充放电引起的容量劣化得到抑制、即循环寿命特性优异的电解质。另外，进一步的目的在于提供一种具有与现有的使用锂盐的电解质同等的离子电导率、且锂离子的迁移率也优异的电解质。本发明涉及一种电解质，其含有(A)有机酸的锂盐及(B)硼化合物。

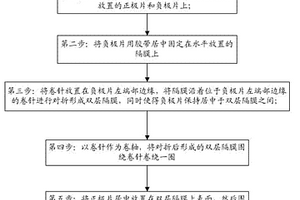

锂离子电池极组的新型卷绕方法 889

 0

本发明公开了一种锂离子电池极组的新型卷绕方法,包括步骤:将正极耳和负极耳分别纵向固定在水平放置的正极片和负极片上;将负极片居中固定在水平放置的隔膜上;将卷针放置在负极片的左端部边缘,将隔膜沿着位于负极片左端部边缘的卷针进行对折形成双层隔膜,同时使得负极片保持居中固定在对折后形成的双层隔膜之间;将对折后形成的双层隔膜围绕卷针卷绕一圈;将正极片居中放置在对折后形成的双层隔膜上表面,然后围绕着卷针进行卷绕,最终得到锂离子电池极组。本发明公开的锂离子电池极组的新型卷绕方法,可有效地避免正极片和负极片之间发生接触,减少正极片和负极片之间的交叉污染,保证了锂离子电池的整体使用性能。?

锂离子电池及其制作方法 976

 0

本发明公开了一种循环寿命长、一致性好,及其制作工艺简单的锂离子电池及其制备方法。该电池包括正、负极材料,正极材料中包括有2%的纳米SiO2和89%的磷酸铁锂。该方法包括正、负极片的制作、电芯入壳封装、化成、分容等制成电池,对制成的电池分别以3V电压进行3h的充电,和以55Hz的振动频率进行30min的振动,最后依电压、内阻、容量、尺寸、和外观等进行一致性筛选制得电池。

用于锂离子电池的惰性氧化物涂层的制备方法 623

 0

本发明公开的一种用于锂离子电池的惰性氧化物涂层的制备方法，包括步骤：首先制备惰性氧化物的胶液；将所制备的惰性氧化物胶液涂布到锂离子电池的电极或者隔膜基体的表面上；第三步：将涂布有惰性氧化物胶液的电极或者隔膜基体传送到至少一个处理液槽中，与处理液槽中的处理液发生反应；将经过处理液处理的电极或者隔膜基体传送到烘箱中，保持在60~100℃的温度下加热烘干，形成含有惰性氧化物涂层的电极或者隔膜。本发明公开的一种用于锂离子电池的惰性氧化物涂层的制备方法，其可在锂离子电池的电极或隔膜上制备具有良好热阻隔效果的惰性氧化物，有效改善惰性氧化物粒子的粘接和成膜状态，使得惰性氧化物有效地在电极或隔膜表面分布。

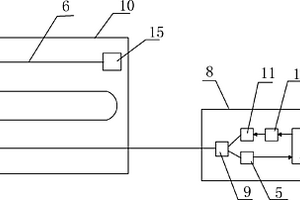

锂离子电池内部温度监测装置 668

 0

本发明公开了一种锂离子电池内部温度监测装置，包括设置在锂离子电池内部的荧光光纤，所述荧光光纤的一端且位于锂离子电池内安装有反射光消除装置，所述荧光光纤的另一端穿出锂离子电池且与设置在壳体内的光耦合器连接；所述壳体内还设置有光探测模块、光源、光源驱动模块和控制模块，所述光探测模块和光源均与光耦合器连接，所述光源驱动模块与光源和控制模块均连接，所述控制模块还与光探测模块连接；所述荧光光纤包括纤芯和设置在纤芯外的内包层，所述纤芯的折射率的大于内包层的折射率。本发明结构简单、成本低、体积小、抗电磁干扰，并可实现分布式或准分布式温度监测的目的。

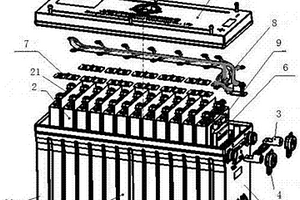

储能用绝缘减重结构一体化设计的锂离子电池模块 771

 0

本发明公开了一种储能用绝缘减重结构一体化设计的锂离子电池模块，包含壳体、并排设置在壳体内的若干个锂离子电池单体，转接柱，所述的转接柱安装在壳体上；防触罩，所述的防触罩卡接在转接柱上；上盖，所述的上盖罩在壳体上部，并压紧锂离子电池单体；电池模块管理控制器，所述的电池模块管理控制器安装在壳体卡槽内，采集锂离子电池单体的电压和温度。该电池模块冷却结构简单、模块结构强度大，易安装和拆卸，易于更换电芯便于维修，可广泛应用于电力、轨道交通、UPS等行业。

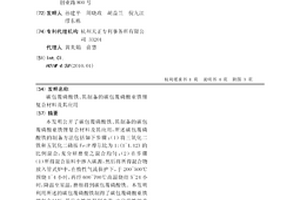

碳包覆磷酸铁、其制备的碳包覆磷酸亚铁锂复合材料及其应用 960

 0

本发明公开了碳包覆磷酸铁、其制备的碳包覆磷酸亚铁锂复合材料及其应用，所述碳包覆磷酸铁的制备方法包括如下步骤：（1）将三氧化二铁和五氧化二磷按Fe:P摩尔比为1:(1~1.12)的比例混合，充分研磨使之混合均匀；（2）在步骤（1）所得混合原料中掺入碳源，然后将所得混合物放入管式炉中，在惰性气流保护下，于200~500℃预烧1~4小时，再经600~700℃高温烧结5~24小时，降温至室温，磨细得到碳包覆磷酸铁。本发明利用所述的碳包覆磷酸铁制得了碳包覆磷酸亚铁锂复合材料，其导电性能得到改善，电化学性能尤其是大电流放电性能显著提高，可用作锂离子电池正极材料，广泛应用于功率型锂离子电池等领域。

防止大容量方型锂离子电池鼓胀的方法 664

 0

本发明涉及锂离子电池,特别是一种防止大容量(>5Ah)方型锂离子电池鼓胀的方法。其特征在于:将正极片、负极片和隔膜以叠片或卷绕的方式组装成多个小单元3或卷芯3;然后将若干个这样的组合单元3或卷芯3的宽面与方型外壳的窄面1平行,装入方型外壳中。本发明生产的电池尺寸得到有效控制,消除了电池鼓胀现象,电池的电化学性能得到有效改善,本发明防止电池鼓胀的方法,缘于在电池装配后变形小,尺寸及空间确定,故电池容量和内阻分布均一集中,从而电池的合格率和一致性显著提高,提高了应用于电动车或电动工具上的电池组的性能。

聚合物锂离子电池的聚合物隔膜及其制备方法 776

 0

本发明提供一种聚合物锂离子电池的聚合物隔膜及其制备方法。本发明采用可与电解液成凝胶的和在电解液中稳定存在的两类聚合物单体材料、聚合物单体材料可溶性及非可溶性两类溶剂及无机粉料为原料。本发明的制备方法如下:将聚合物单体材料溶于单体材料可溶性溶剂;再加入无机粉料,搅拌均匀;再边搅拌边缓慢加入单体材料不溶性溶剂,混合均匀;将上述液体用自动涂布机涂覆在基带上,通过控制涂布机的刮刀间隙使涂覆厚度为所需厚度;在常温或加热条件下使溶剂挥发,形成聚合物隔膜;采用本发明聚合物隔膜的聚合物锂离子电池吸液率高、孔隙率高、离子电导率高、具有良好的循环性能、制作工艺简便、成本低。

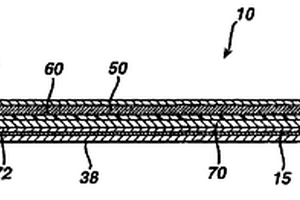

具有聚合物薄膜的正电极和采用该正电极的锂-硫电池 855

 0

具有形成于导电性基材上的正极活性材料层和涂布于正极活性材料层上的聚合物薄膜的正电极,其中正极活性材料层含有一种正极活性材料和聚合物薄膜,该正极活性材料的空隙中填塞有含非水性电解液的聚合材料,并且形成聚合物薄膜的聚合材料含有非水性电解液。通过聚合包括单体和非水性电解液的组合物形成聚合材料。每分子单体中含1至6个官能团,并且该官能团选自乙烯基、烯丙基、丙烯酰基、甲基丙烯酰基和环氧基团。因为采用该正电极的锂-硫电池提高了正极活性材料的利用程度,所以可改善电池的循环特性和容量,并减少了锂-硫电池正电极的溶胀。

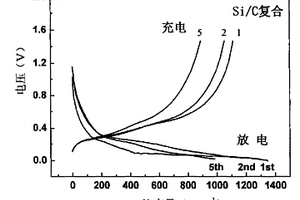

室温下制备硅/碳复合锂离子电池负极材料的方法 766

 0

本发明提供一种室温下制备硅/碳复合锂离子电池负极材料的方法,其特征在于将预先分散好的硅/碳水化合物前驱料中氢和氧以水的形式,用浓硫酸进行原位脱除,直接得到硅/碳复合材料。硅/碳复合材料中硅的含量范围为5-82wt%,优先范围为20-30wt%,浓硫酸脱水炭化时间为2小时。由本发明提供的制备含20wt%的硅/碳复合锂离子电池负极材料经10次循环后容量仅衰减30%,比纯硅材料10次循环后容量衰减99%有明显提高。

具有含银铜氧化物的改进负极的锂电池 1064

 0

一种一次锂电池，它具有包括锂的正极和包括电 化学活性材料的负极，所述电化学活性材料选自具有分子式 AgCuO2或 Ag2Cu2O3的银铜化合物或它的混 合物。负极可包括与所述银铜氧化物混合的二氧化锰。与具有 包括锂的正极和包括二氧化锰的负极的常规锂电池相比，该电 池显示出高的电容和能量输出。

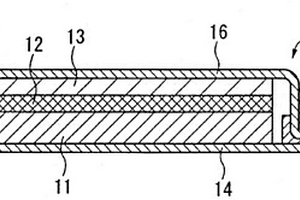

锂二次电池的负极 735

 0

本发明提供使电解液的吸收平滑、在过充电时负 极的整体面积都均匀地反应、抑制局部膨胀的锂离子二次电池 的负极。在负极活性物质中包含电解液吸收机能优良的金属氧 化物, 由此形成锂离子二次电池的负极, 上述金属氧化物在负极 活性物质的表面形成金属氧化物层, 或者在负极活性物质中以 粉末状态添加而形成。

锂离子二次电池及其负极 775

 0

本发明揭示锂离子二次电池及所用的负极, 由于 使用可吸收贮藏及释放锂离子的、体积电阻率小 于5.0×10－3Ω·cm的碳素材料作为负极活性物质, 故 即使在电池内部发生短路的情况下, 也由于碳素材 料的体积电阻率低, 不会发生电池温度急剧上升的情况。

锂离子电池正极材料Li1+x(CoyMnzNi1-y-z) 1-x O2及其制备方法 970

 0

本发明提供一种锂离子电池正极材料 Li1+xM1－ xO2，其中0≤x ≤0.2，并且M＝ CoyMnzNi1－y－z中，y，z，1－y －z分别为Co，Mn，Ni在总金属M中的摩尔百分比。其中， 0.10≤y≤0.35，0.20≤z≤0.45。本发明还提供了上述锂离子电 池正极材料的制备方法，其包括用含Ni、Mn和Co的可溶性 无机盐溶液与可溶性强碱溶液共沉淀制备前驱体、将所述前驱 体与含Li化合物以Li1+x： M1－x充分混合并研磨，形成粉 末混合物和将此粉末混合物在高温下烧结生成化学式为 Li1+xM1－ xO2的锂锰镍钴 氧化物三个步骤。本锂锰镍钴氧化物在和 LiCoO2容量接近的基础上显著 降低材料成本，性价比优势明显。
