有色金属材料制备及加工技术理论与应用

锂离子电池的SOC和SOH联合估计方法 967

 0

本发明实施例公开了一种锂离子电池的SOC和SOH联合估计方法，用于解决现有技术在实施SOC和SOH联合估计时，其可用容量状态模型通常较为简单，较难刻画可用容量复杂的衰减规律，精度难以保证；采用的卡尔曼滤波类和递归最小二乘方法本质上属于线性化方法，对具有复杂动态运行工况的非线性电池模型，稳定性较差，收敛速度较慢的技术问题。本发明实施例方法包括：构建锂离子电池的离线等效电路模型；根据离线等效电路模型构建锂离子电池的滚动时域SOC估计优化模型；基于滚动时域SOC估计优化模型对锂离子电池的SOC和可用容量进行在线联合估计。

锰包覆改性锂电池三元正极材料及其制备方法 764

 0

本发明公开了一种锰包覆改性锂电池三元正极材料及其制备方法，该锰包覆改性锂电池三元正极材料由三元正极材料、锰源、添加剂和锂源混合在一起后烧结而成；其中，所述添加剂为氧化物、氢氧化物、羟基氧化物、羧酸基氧化物、草酸盐或碳酸盐中的至少一种，并且所述添加剂的阳离子为B、Na、Mg、Al、Si、Ti、Fe、Co、Ni、Zn、Cr、Zr、Ce、Mo、Y、V、Ga、Ge、Sc、Nb、Sn、Te、La、W中的至少一种元素的阳离子。本发明不仅能够使锂电池三元正极材料的循环性能、热稳定性、电化学性能和安全性能得到大幅提高，而且能够吸收材料表面的LiOH和Li2CO3，改善电池制备过程中的加工性能，简化制备工艺，节约生产成本。

超级锂离子电池正极的制备方法 728

 0

本发明公开了一种超级锂离子电池正极的制备方法，包括以下步骤：a、制备正极浆料；b、将上述正极浆料涂覆于铝箔表面，并进行干燥，得到正极涂层；c、制备活性炭浆料；d、将上述活性炭浆料涂覆于正极涂层表面，并进行干燥处理。分别制作正极浆料和活性炭浆料，且两者分别涂覆，并干燥，因此，使得到的超级锂离子电池正极在充放电时可以充分利用锂离子电池法拉第电容和炭材料超级电容器的双电层电容，弥补锂离子电池正极片快速充放电能力差、大倍率充放电循环寿命短的缺陷，此外，也可以缓解储存过程中易与空气中水氧等反应、使用过程中易与电解液发生副反应等缺陷。

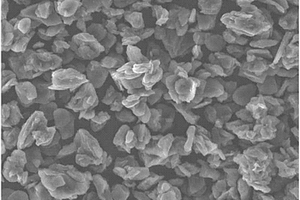

锂离子电池复合石墨负极材料及其制备方法 763

 0

本发明公开了一种锂离子电池复合石墨负极材料及其制备方法，制备时将人造石墨原材料与天然石墨原材料和粘结剂按100:(55～65):(3～7)的质量比例进行混料；在惰性气体保护下，将混匀后的物料，放入低温表面改性反应釜中，升温、搅拌，得到包覆体；将包覆体进行炭化处理；将经过炭化处理的包覆体进入融合机进行常温改性，制得融合体，惰性气体中，将融合体进行石墨化处理，制得锂离子电池石墨负极材料；本发明所述制备的一种锂离子电池石墨负极材料，比容量不小于355mAh/g，首次充放电效率在91.0％以上，具有较高的克容量，倍率性能及循环性能非常好，性能稳定，能广泛应用于锂离子电池的负极材料。

锂电池真空自动烘烤生产线 942

 0

本发明公开了一种锂电池真空自动烘烤生产线，包括至少一条烤箱线，每条烤箱线后部均连接有真空泵(1)，在每条烤箱线前部均设置有一条机器人轨道和锂电池流水线，所述烤箱线与机器人轨道和锂电池流水线平行设置，在每条机器人轨道上均设置有机器人，机器人前部设置有夹具(11)。本发明改变了以往依赖人工作业的方式，采用模块化设计，方便扩展、维护、保养、维修，降低了劳动力，提高了烘烤效率，同时，生产线可根据烘烤时间进行模组设定，可从立体空间及横向纵向空间进行扩展，保证在有限的责任空间内，实现不间断锂电池流水线烘烤。

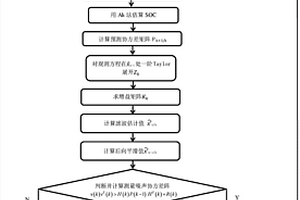

混合扩展卡尔曼滤波的锂电池SOC估算方法 679

 0

一种混合扩展卡尔曼滤波的锂电池SOC估算方法，包括如下步骤：建立锂电池等效模型：锂电池等效模型，电池的开路电压OCV表示为电化学模型，R指电池内阻，该值在充电和放电时的值是不同的，充电时将其设为R+，放电时设为R‑，p1、p2、p3、p4、p5、p6、p7为符合锂电池模型的拟合参数，根据电池充放电实验数据，可以估算出电池等效电路模型参数；建立电池系统离散的状态空间模型，采用改进的EKF算法对电池SOC进行估算。本发明克服了EKF算法中由于电池模型的不确定性、噪声统计特性未知及泰勒展开线性化可能造成滤波精度降低甚至产生滤波发散的问题。

锂硫电池复合隔膜 968

 0

本发明提供一种锂硫电池复合隔膜，包括如下几个步骤：步骤（1）：将MoS2粉末加入到正丁基锂的己烷溶液中，搅拌反应，过滤、环己烷洗，水洗，得到片层MoS2；步骤（2）：将氧化石墨和片层MoS2加入到水中超声分散，形成的悬浮液，再将悬浮液加入到垫有Celgard隔膜和滤纸的抽滤瓶中抽滤，烘干后撕去滤纸及得到锂硫电池复合隔膜。片层MoS2/氧化石墨烯层中的片层MoS2能对充放电过程中形成的多硫化物形成强烈的化学吸附，能有效的阻止多硫化物穿过隔膜到达负极，减少飞梭效应的发生，提高锂硫电池的寿命。

锂二次电池电极用组合物 720

 0

本发明的目的在于提供活性物质的分散性、对集电体的密合性优异并且能够制作高容量的锂二次电池的锂二次电池电极用组合物。本发明为一种锂二次电池电极用组合物，其是含有活性物质、粘合剂及有机溶剂的锂二次电池电极用组合物，上述粘合剂含有聚乙烯醇缩醛树脂，上述粘合剂中所含的Na离子为100ppm以下。

锂电池生产用配料用高效搅拌装置 1148

 0

本发明属于锂电池制作技术领域，尤其涉及一种锂电池生产用配料用高效搅拌装置。本发明要解决的技术问题是提供一种搅拌均匀、搅拌彻底、搅拌效率高的锂电池生产用配料用高效搅拌装置。为了解决上述技术问题，本发明提供了这样一种锂电池生产用配料用高效搅拌装置，包括有底板、工作台、安装座、右架、第一滑轨、第一滑块、梯形块、电动推杆、第二滑块、第二滑轨、橡胶锤等；底板顶部从左至右依次设有工作台、第二滑轨、安装座和右架，工作台顶部对称设有第一弹簧，第一弹簧顶端设有搅拌箱。本发明达到了操作方便、搅拌效果佳、省时省力的效果，并且制造成本低，结构合理，易于维护维修，使用方便，减少人力物力的投入。

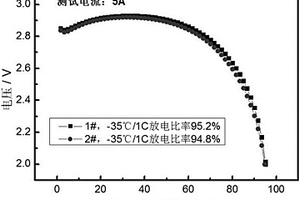

超低温磷酸铁锂动力电池及其制备方法 919

 0

一种超低温磷酸铁锂动力电池，包括正极片、负极片、隔膜及低温电解液。所述正极片包括正极集流片及涂敷于正极集流片上的纳米磷酸铁锂正极浆料。所述纳米磷酸铁锂正极浆料通过采用胶液与含活性物组分分开打料的高速分散工艺制备，即胶液和含活性物的组分分开配制。所述胶液按照一定的比例配制；将含活性物的正极粉体原料及溶剂按一定比例混合高速分散均匀成正极预混浆料。将配制好的胶液分步加入到所述正极预混浆料中，通过公转、高速自转相结合的搅拌方式，将胶液与正极预混浆料充分混合、搅拌、分散均匀得到所述正极浆料。所述负极片包括负极集流片及涂敷于负极集流片上的改性石墨负极浆料。所述电解液为锂盐、溶剂及添加剂。

降低锂离子电池三元正极材料pH值的简便方法 1007

 0

本发明公开了一种降低锂离子电池三元正极材料pH值的简便方法，属于电化学领域。本发明采用抗坏血酸的有机溶液体系降低锂电池正极材料pH值。该方法的特征之一在于，抗坏血酸和锂离子正极材料悬浊液浓度的关系满足0.001B≤A≤0.015B，式中A为抗坏血酸浓度，单位为g/L；B为正极材料浓度，单位为g/L；同时抗坏血酸浓度A应进一步满足关系式A≤0.8s（s为抗坏血酸在相应有机溶剂中的溶解度s，单位为g/100g）。该方法的特征之二在于，经抗坏血酸改性的锂离子正极材料在离心分离后所需洗涤次数少。本发明工艺简单，成本低廉，可以通过调整VC浓度得到具有改善的放电倍率性能的正极材料。

在高温下使用的锰酸锂电池的电解液 739

 0

本发明公开了一种解决锰酸锂电池高温性能差的问题的电解液。该电解液包含：锂盐、非水有机溶剂、各种添加剂等，锂盐占电解液总重量的15％～20％；非水有机溶剂占电解液总质量的60％～80％；添加剂占电解液总质量的8％～19％，其中添加剂类型优选成膜添加剂、高温添加剂、防过充添加剂、阻燃添加剂和稳定添加剂组合，上述添加剂中，成膜添加剂添加量优选0.2～5％，高温添加剂添加量优选0.2～5％、防过充添加剂优选0.2～5％、阻燃添加剂添加量优选0.2～5％、稳定性添加剂优选0.003～3.0％。其特性在于，该电解液各种添加剂组份的合理设计，还包括一种3，4-二氟代环丁砜添加剂的加入，使该电解液制备的锰酸锂电池具有优良的高温性能。

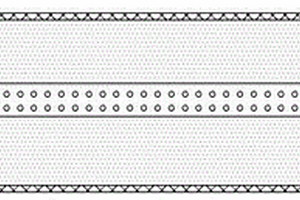

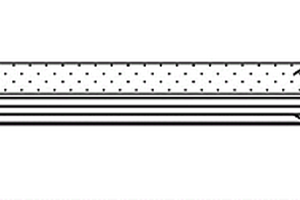

高倍率锂离子电池正极复合极片及其制备方法 853

 0

本发明一种高倍率锂离子电池正极复合极片及其制备方法，电池制备领域，具体涉及锂离子电池制备领域，其特征在于：正极片的中间设有网状铝箔（1），网状铝箔（1）的上下两面各设有活性物质层(2)，两面活性物质层(2)的外部各设有导电层（3），本发明提高了锂离子电池极片的倍率，同时提升了锂离子电池的能量密度。

高功率软包装锂离子电池及其制作工艺 972

 0

本发明涉及高功率软包装锂离子电池及其制作工艺。该单体电芯包括负极片、正极片、第一隔膜和第二隔膜并按照第一隔膜、负极片、第二隔膜、正极片的顺序叠放，正极片在最内层，卷绕制得。本发明的锂离子电池在正极极耳两侧一定距离处设置一段无涂覆活性物质的正极第一岛区和正极第二岛区，卷绕时正极第二岛区和正极第一岛区分别对应并包裹负极极耳和负极极耳的背面，避免正极活性物质正对负极极耳而产生析锂；制备方法中，通过在化成前对电池进行热冷压，将电池内多余的电解液挤入气囊，提高电池硬度，使各层隔膜、正极片和负极片接触更紧密，电池界面阻抗降低，以降低电池内阻，提高锂离子电池的功率能量密度。

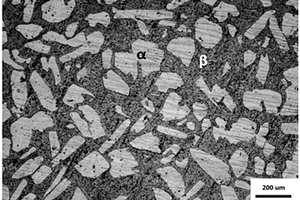

高强双相超轻的镁锂合金及其制备方法 955

 0

本发明涉及一种高强双相超轻的镁锂合金及其制备方法；属于轻质金属材料制备技术领域。本发明所述镁锂合金以质量百分比计包括下述组分：Li : 6.0-9.0％、Al : 1.0-6.0％、Y : 0.01-1.0％、Ca : 0.21-0.5％。本发明在普通电阻炉中进行采用熔剂覆盖+气体保护法镁锂合金的熔炼；得到了室温抗拉强度为162-190Mpa、屈服强度为150-170Mpa、延伸率为15％-30％、密度为1.43-1.48g/cm3的高强双相超轻的镁锂合金。本发明制备工艺简单，所得产品性能优良，便于产业化生产。

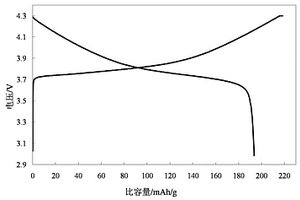

锂离子电池正极材料及其改性方法 861

 0

本发明涉及一种锂离子电池正极材料及其改性方法。材料的化学通式为：LiNi1-a-bCoaAlbO2/Li2RuO3，其中0.1< a< 0.3，0.01< b< 0.2，0< 1-a-b< 1；Li2RuO3作为包覆材料或者掺杂材料；Li2RuO3与LiNi1-a-bCoaAlbO2的质量比为0.01～0.2 : 1。改性步骤包括湿法混合、喷雾干燥、煅烧、冷却、粉碎并过筛，或者，混合、表面处理、煅烧、冷却、粉碎并过筛。本发明的最大优点和有益效果为：提高锂离子电池的循环寿命、稳定性和倍率性能；可提高材料的加工性能，保证极片的一致性；制备工艺简单，周期短，效率高，可实现规模化生产。

锡基/石墨烯锂离子电池复合负极材料的制备方法 896

 0

锡基/石墨烯锂离子电池复合负极材料的制备方法，它涉及电池复合负极材料的制备方法。本发明要解决现有锂离子电池中的锡基/石墨烯锂离子电池复合负极材料难以批量制备，且集流体无法实现单面电沉积的问题。制备方法：一、镀液的配制；二、组装阴极装置；三、阴极装置的预处理；四、复合电沉积；五、干燥和还原。本发明用于锡基/石墨烯锂离子电池复合负极材料的制备方法。

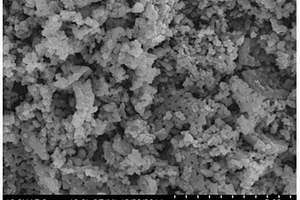

掺杂Na+的纳米钛酸锂的制备方法 970

 0

本发明提供了一种掺杂Na+的纳米钛酸锂的制备方法，通过聚乙二醇辛基苯基醚/正己醇/环己烷微乳液体系进行微乳液反应并掺杂钠离子，得到LixNa4-XTi5O12负极材料。本发明制备的钛酸锂钠颗粒分散效果好，颗粒团聚现象得到了显著地改善并且可以更好控制粒径大小。制得的LiXNa4-XTi5O12拥有较高的充放电比容量和较稳定的循环性能，室温条件下，0.5C倍率时其首次放电容量达到了177mAh/g，接近理论容量。10C倍率下其放电容量也达到了90mAh/g以上，并且拥有较稳定的循环性能，在民用便携式电子设备乃至动力设备领域均有广阔的应用前景。

镁锂合金高耐蚀化学镀镍层的制备方法 1116

 0

本发明涉及一种镁锂合金高耐蚀化学镀镍层的制备方法，尤其涉及一种应用于镁锂合金材料表面高耐蚀化学镀镍层防腐导电镀层的制备方法，属于镁锂合金表面防护技术领域。本发明采用焦磷酸盐溶液碱蚀的方法，有效去除零件表面尤其是零件复杂区域的油渍；同时进一步粗化基体表面提高镀层与基体的结合强度；碱蚀后，基体表面粗化均匀，无明显腐蚀痕迹，有效避免了传统酸蚀工艺对镁基体的过腐蚀。本发明采用氢氟酸活化，通过活化温度和活化时间参数控制，实现镁锂合金表面活化膜层致密性控制，从而实现化学镀镍反应速率控制。

液相合成Cu2+, Fe3+掺杂片层状氟化铋锂离子电池正极材料及其制备方法 1145

 0

一种液相合成Cu2+，Fe3+掺杂片层状氟化铋锂离子电池正极材料及其制备方法，该方法通过液相反应，并通过工艺条件的设计及引入多种助剂制备得到片层状氟化铋，并通过Cu2+，Fe3+掺杂提高材料的放电平台电压及容量保持能力，该氟化铋材料作为锂离子电池正极材料使用具有超过200mAh.g-1的比容量。该方法设备要求低，产物纯度高，能避免在液相反应中生成氟化铋的多种复盐等副反应产物并具有优异的电化学性能。

固相合成Co2+, Cu2+掺杂正交结构氟化铋锂离子电池正极材料及其制备方法 802

 0

一种固相合成Co2+，Cu2+掺杂正交结构氟化铋锂离子电池正极材料及其制备方法，该方法采用以氟为阴离子的季铵盐为原料，通过大基团的空间位阻效应并通过特定助剂的作用固相直接合成正交结构氟化铋，同时通过Cu2+掺杂提高材料的放电平均电位，通过Co2+掺杂提高材料的电子电导率，该氟化铋材料作为锂离子电池正极材料使用具有超过200mAh.g-1的比容量。该方法设备要求低，产物纯度高，能避免在固相反应中生成氟化铋的多种复盐等副反应产物并具有优异的电化学性能。

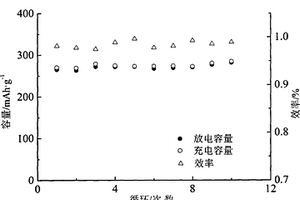

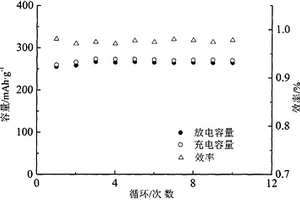

用于锂离子电池的氢氧化镍负极材料的制备方法 903

 0

本发明公开了一种用于锂离子电池的氢氧化镍负极材料的制备方法。将二价镍盐用蒸馏水溶解，配成镍盐溶液；将氢氧化钾或氢氧化钠用蒸馏水溶解，配成氢氧化钾或氢氧化钠的碱溶液；控制反应温度为60?℃，在搅拌条件下将碱溶液滴加到镍盐溶液中，控制反应体系的pH值保持在11.0；反应结束后，经抽滤、洗涤、冷冻干燥后即得到用于锂离子电池的氢氧化镍负极材料。本发明制备方法工艺简单、条件容易控制、成本低廉，有利于大规模推广和生产，制得的氢氧化镍作为锂离子电池负极材料具有比容量高、电化学性能稳定可靠的特点，是一种非常有应用潜力的锂离子电池负极材料。

高倍率动力圆柱锂离子电池的生产工艺 674

 0

本发明公开了一种高倍率动力圆柱锂离子电池的生产工艺，包括以下步骤：(1)正极配料、涂布及制片；(2)负极配料、涂布及制片；(3)卷绕；(4)装壳、注液、封口、化成；(5)检测；(6)包装出货。本发明与现有技术相比的优点是：1、使得高倍率动力圆柱锂离子电池制片、卷绕等重要工序能用全自动机器轻松完成。2、本发明中装壳、注液、封口、化成结构，使负极极耳不会因极耳太薄以及是铜材料而点焊不上、焊漏或容易脱落等问题，使负极与钢壳连接牢固。3、本发明使高倍率动力圆柱锂离子电池设计在降低比表面积的同时，可以增加极耳，尽可能的降低内阻。4、本发明使高倍率圆柱锂离子电池在保持高容量的前提下实现了高倍率。

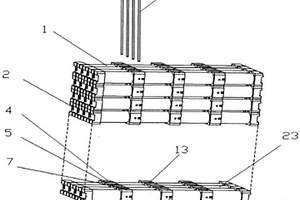

圆柱形锂离子电池多串多并组合体 1143

 0

本发明公开了一种圆柱形锂离子电池多并多串组合体，其包括多支单体圆柱形锂离子电池通过联接片点焊联接成一个串联体，由专用的端部支架和中间联接拼装支架组装而成一个串联组合单元。多个串联组合单元通过中间联接拼装支架上的燕尾插槽拼装成一个多组串联组合单元的片状多串多并组合体。在中间联接拼装支架上插上U形双金属片然后将多个片状多串多并电池组合体叠加拼装在一起就组装成一个圆柱形锂离子电池多串多并组合体，从而实现对整组多串多并锂离子电池组合体的安全保护。这种电池组合体适用于制作带动电动机或储能电站的大容量蓄电池模块。

金属掺杂碳包覆磷酸铁锂微球的制备方法 947

 0

一种金属掺杂碳包覆磷酸铁锂微球的制备方法，该方法得到的金属掺杂碳包覆磷酸铁锂振实密度高，放电容量高，制备得到的电池低温性能优异。使用LiOH·H2O、Fe（NO3）3·9H2O、NH4H2PO4、柠檬酸、Nb2O5作为原料水热反应得到前躯体I；前躯体与竹纤维一并球磨，取出得到前躯体，以去离子水为体系制成浆料，取出浆料喷雾干燥，获得干燥料；对该干燥料进行煅烧得到Nb掺杂的LiFePO4/C微球，微球粒径为15～40μm。本发明通过在磷酸铁锂中掺杂Nb，制备的金属掺杂碳包覆磷酸铁锂一次粒径较小，放电比容量大，能够有效地解决此材料制备电池低温性能较差的问题，水热合成条件简单，得到的产物形貌均一，并通过行星球磨，使得原料混合均匀，竹纤维的加入有效增大了产品的放电容量。

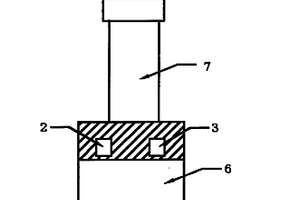

溴化锂水溶液的浓度测量方法及装置 997

 0

本发明公开了属于化工测量技术领域的一种溴化锂水溶液的浓度测量方法及装置。同时测量出溴化锂水溶液的电阻值和温度,根据溴化锂水溶液浓度、温度和电阻值之间的实验数据,推算出溶液的浓度。该溴化锂水溶液的浓度测量装置包括溶液温度测量装置和溶液电阻值测量装置,溶液温度测量装置和溶液电阻值测量装置独立工作,所述溶液温度测量装置采用温度传感器,所述溶液电阻值测量装置包括交流信号发生装置、激励线圈、感应线圈、交流电压传感器、线圈保护盒和导线保护盒,由交流电压传感器直接读出溶液的电阻值。该方法具有无需取样、测量精度高、连续在线测量的特点。

软包锂电池极耳材料及其电镀和应用方法 1153

 0

本发明公开了一种软包锂电池极耳材料及其电镀和应用方法,本发明极耳材料及其应用方法适用于软包锂电池的正负极极耳的制备与线路板的焊接。本发明极耳材料选用SUS430不锈钢带、铜带、铝带、镍带等导电材料作为基底,在基底的一侧端部先镀覆一层镍镀层,在镍镀层上再镀覆一层锡镀层(镍带上直接镀覆一层锡镀层),从而得到具有较低的生产成本、良好的焊接性以及合适的导热性的极耳材料。本发明应用方法是在极耳材料镀有镍、锡双层膜的部位,对未镀膜一侧进行激光加热,瞬间将本极耳材料加热到锡熔点,从而将极耳焊接到待焊的金属材料上。采用本发明可以对正负极极耳同时进行焊接,并且在焊接中产生热量较少,在保证了高强度的焊接性能的同时还保护了电池。

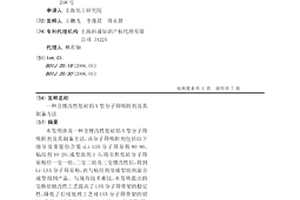

含锂改性低硅铝X型分子筛吸附剂及其制备方法 678

 0

本发明涉及一种含锂改性低硅铝X型分子筛吸附剂及其制备方法,该分子筛吸附剂包括以下组分及重量份含量:Li-LSX分子筛原粉80-90、粘结剂10-20、成型助剂1-5,将市售低硅分子筛原粉经一交一焙、二交二焙及三交锂改性后,得到Li-LSX分子筛原粉,再与粘结剂及成型助剂混合成型得到产品。与现有技术相比,本发明提出的交换焙烧改性工艺提高了LSX分子筛骨架的稳定性,降低了后续处理工艺对LSX分子筛骨架的损坏,获得Li+交换度在95%以上的LSX分子筛,降低了生产成本,使得规模化工业生产成为可能。

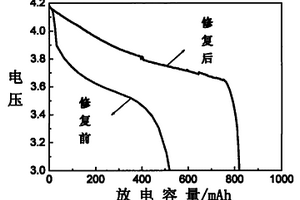

锂离子二次电池容量损失的电化学修复方法 706

 0

本发明公开了一种锂离子二次电池容量损失的电化学修复方法,以大于0小于或等于1C的电流倍率对欲修复的废旧锂离子二次电池进行充放电循环。发明的修复方法能够有效提高锂离子二次电池电极活性材料的使用,减少极化等不利因素对电池使用性能的影响。经过修复后电池容量得到有效提升,电池的循环寿命和使用性能得到有效提高。本发明的电池修复方法使用安全、方法简便、操作性强,能修复不同种类的锂离子二次电池。

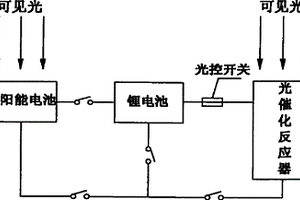

以锂电池和太阳能电池为供能装置的可见光响应型光催化反应器 869

 0

本发明公开了一种全新的完全以太阳光中的可见光为能源,实现全天候工作的光催化反应器。该反应器主要由锂蓄电池和太阳能电池组成的供能装置和可见光催化反应器两大部分组成。其中的太阳能电池为光电转化效率高的组分渐变薄膜型太阳能电池,可将太阳能转化为电能在锂蓄电池中储存起来。而光催化反应器则采用能够高效利用太阳光的嵌有金属纳米团簇的组分渐变薄膜为光催化材料,在有太阳光时直接利用太阳光进行光催化反应,在无太阳光或者黑夜则由供能装置向光催化反应器供电保证其正常运转,从而实现光催化反应器的全天候工作。该反应器适合用来处理含天然或者人工合成难降解有机污染物废水或者进行饮用水的深度处理。
