全部
▼
热搜：
本发明提供成型材料、预浸料、纤维强化成型基材的制造方法，所述成型材料是在包含连续的强化纤维束(A)1～50重量%、和聚芳撑硫醚预聚物(B)或聚芳撑硫醚(B’)0.1～40重量%的复合体上，粘接热塑性树脂(C)10～98.9重量%而成的成型材料，进而该复合体相对于该成分(B)或(B’)中的硫原子包含0.001～20摩尔%的0价过渡金属化合物(D)或低原子价铁化合物(E)。通过使用本发明的成型材料，在经济性、生产性优异的成型材料的使用中，可以容易地制造力学特性优异的成型品。

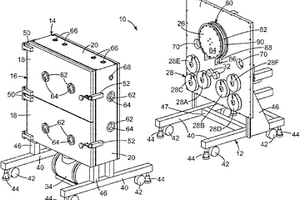

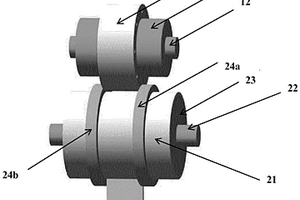

一种装置，具有至少一对自由转动的冷却辊（11、21）以用于连续制造浸渍有聚合物的纤维条带，其中，纤维是连续纤维，并且浸渍纤维条带中的纤维沿浸渍纤维条带的行进方向单向对准。优选地，两个辊（11、21）中的至少一个配备有一对密封环（24a、24b），所述密封环优选地为相同的类型。
1095
0
本发明公开了一种磷硫共掺杂石墨烯负载Mo2C材料的制备方法，包括下述步骤：首先将氧化石墨烯分散在去离子水中，加入磷酸后超声至溶液混合均匀，之后冷冻干燥，在氮气环境下煅烧得到磷掺杂石墨烯；之后将磷掺杂石墨烯超声分散在去离子水中，加入硫酸后，超声冷冻干燥，之后煅烧得到磷硫共掺杂石墨烯，之后将其与四水合钼酸铵反应，氢气气氛下煅烧后得到磷硫共掺杂石墨烯负载Mo2C材料。本发明方法所制得的材料可用于电催化氮还原，并且具备优异的催化性能，具有较好的市场前景。
本发明公开了一种水溶性钙钛矿的制备方法以及将其作为成像探针实现了Hella细胞的成像。本发明主要通过磷脂与油胺、油酸的亲疏水相互作用实现了磷脂胶束对CsPbBr3纳米晶的封装。所得的磷脂胶束封装的CsPbBr3纳米晶，能够溶于水，发射高效的绿色荧光，而且在水中展现了超高的稳定性。此外，此材料具有较好的生物相容性，成功的实现了高质量Hella细胞的成像。
1026
0

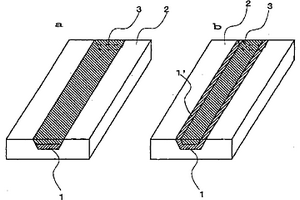

本发明目的是提供一种低驱动电压的发光元件,该发光元件包含有机化合物和无机化合物。本发明发光元件的一个特征是包含了在一对电极之间的含发光物质的层,该含发光物质的层具有含通式(1)表示的咔唑衍生物和对由该通式(1)表示的该咔唑衍生物显示接受电子性质的无机化合物的层。以这样的结构,无机化合物从咔唑衍生物接受电子,在内部产生载流子,并将降低发光元件的驱动电压。
一种电子活性的玻璃具有组成(TxOy)z-(MuOv)w-(Na/LiBO2)t，其中T是过渡金属，选自V和Mo，M是金属，选自Ni、Co、Na、Al、Mn、Cr、Cu、Fe、Ti和其混合物，x、y、u和v是产生中性化合物的化学计量系数，即：x=2y/(T的氧化态)和u=2v/(M的氧化态)，z、w和t是重量%，其中z为70-80，w为0-20，t为10-30，和z、w和t之和为100重量%，特别是V2O5-LiBO2和V2O5-NiO-LiBO2。
本发明公开了一种高稳定性二氧化锡(SnO2)量子点水溶液的简易制备方法，量子点粒径尺寸在2～5nm范围内。该方法利用SnCl2·2H2O的水解特性，引入硫脲作为催化剂和稳定剂，在常温下通过持续磁力搅拌12-24小时，即可得到黄色澄清透明的SnO2量子点溶液。该方法制备的SnO2量子点粒径小和结晶性好，具有良好的稳定性和分散性；通过简单地混合SnO2量子点溶液和碳纳米材料，即可进一步得到均匀负载SnO2量子点的碳基复合纳米材料。以其作为锂离子电池的负极材料，表现出了优异的电化学特性。本发明的制备方法步骤简单，成本低廉，便于工业化应用。

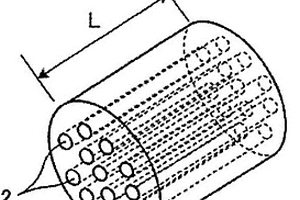

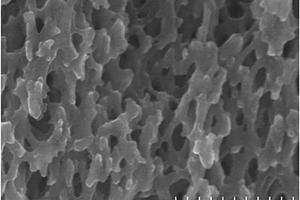

本发明提供可以用作界面粘接性优异的结构材料的具有在拉伸轴上取向的连续多孔结构的碳材料及其制造方法。通过多孔质碳材料解决了上述课题，所述多孔质碳材料的特征在于：至少一部分具有连续多孔结构，通过小角X射线散射或X射线CT法测得的连续多孔结构的取向度为1.10以上。
本发明提供与各种已知的环氧组合物反应时能形成交联聚合物的新物质组合物。因此,本发明组合物适用于制造PWB等许多应用的预浸渍体和层压材料。优选的本发明组合物包括双(羟苯基)氧化膦、缩水甘油醚衍生物、或由其衍生的环氧树脂低聚物加合物。所述物料使层压材料具有更高的玻璃化转变温度、改进的热稳定性、而且不含卤素。
721
0

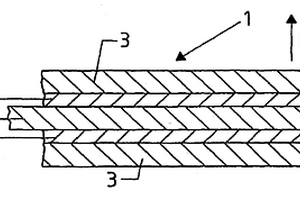

本发明公开了一种多层材料,其中至少两个组件通过粘合剂结合相互连接。所述粘合剂结合由粘合剂层或结合层形成,该粘合剂层或结合层包含适合用作粘合剂的基体中的纳米纤维材料。
1027
0

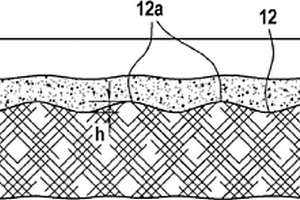

本发明涉及一种组合物，并且还涉及一种具有阻隔性质的多层复合物，包含所述多层复合物的物体，特别是燃料容器，一种用于生产所述多层复合物或包含所述多层复合物的物体的方法，以及所述多层复合物或所述物体用于减少挥发性有机化合物的排放的用途。

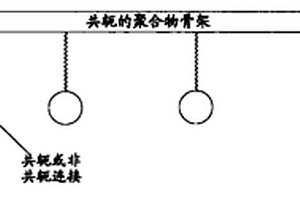

一种包含聚合物的组合物,该聚合物具有全共轭的骨架或共轭嵌段以及通过连接残基连接到该骨架上的超过一个的结合基团。该结合基团能够与石墨表面(例如碳纳米管)非共价结合。一种组合物,其中带有通过连接残基连接到共轭骨架上的结合基团的电活性聚合物与碳纳米管结合。这些组合物可用于使用电活性材料的多种用途。

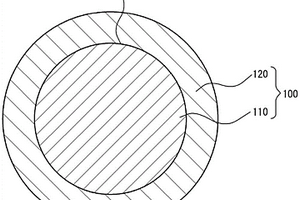

本发明的目的在于提供一种电化学元件的新技术，该技术能够在确保电化学元件高度的安全性的同时使电化学元件发挥优异的高温保存特性。本发明的电化学元件用复合颗粒具有核颗粒和覆盖上述核颗粒的外表面的至少一部分的壳部，上述核颗粒包含三聚氰胺化合物，上述壳部包含无机系材料。
925
0

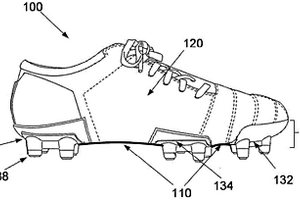

本公开内容提供了包括具有一个或更多个通道的结构的物品，所述通道允许水接触水可溶胀材料。通过水可溶胀材料对水的吸收引起结构的面向外的表面(10)的形貌被改变，这可以提高附着摩擦力(95)。本文描述的结构可以用于制造多种类型的物品或物品的部件和/或并入到多种类型的物品或物品的部件中。物品可以是鞋类物品(100、1、75)、鞋类物品(100、1、75)的部件、服装物品、服装物品的部件、运动装备物品或运动装备物品的部件。
1141
0
本发明涉及用粉末冶金技术制造合金领域,其特征在于:将粉末以200MPa-500MPa的压力压制成形后放入烧结炉,以5℃/min-20℃/min的升温速度至400℃-700℃,保温15min-120min,再以20℃/min-60℃/min的速度达烧结温度1150℃-1350℃,保温30min-120min。本发明制备的W-Cu合金,具有W晶粒组织细,为1-2μm,W-Cu合金致密度和力学性能均优于传统W-Cu合金;其致密度为97%-99.5%,拉伸强度为700-800MPa,延伸率为3.0～5.0%,抗弯强度为1100-1300MPa。
本发明的目的在于提供一种能够充分确保功能层的粘接性和电化学元件的安全性、另一方面能够使电化学元件发挥优异的高温保存特性的电化学元件的新技术。本发明的电化学元件功能层用复合颗粒具有壳聚合物和包含三聚氰胺化合物的核颗粒，所述壳聚合物覆盖上述核颗粒的外表面的至少一部分、且具有选自腈基、羧酸基、羟基、磺酸基、醛基和酰胺基中的至少一个。
842
0

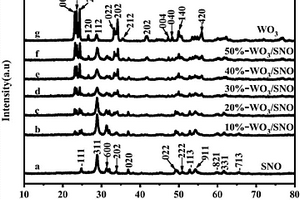

本发明属于光催化材料的制备技术领域，涉及一种二维氧化钨/铌酸锡纳米片‑片结构复合半导体材料的制备方法。向氧化钨纳米片和铌酸锡纳米片中加入去离子水，超声分散均匀，分别配置氧化钨纳米片悬浊液和铌酸锡纳米片悬浊液，将两个悬浊液混合，搅拌后将所得混合液转移到反应釜中,放入烘箱中，进行水热反应；待自然冷却至室温后，离心出黄色固体沉淀，水洗和醇洗数次，烘干，取出，用研钵研磨至粉末状后备用，得到二维氧化钨/铌酸锡纳米片‑片复合半导体材料。本发明所用的铌酸锡化学和物理性质稳定，原材料廉价易得，无毒，且以其为载体制备二维氧化钨/铌酸锡纳米片‑片复合半导体材料的反应工艺简单，所得产品光催化活性好。
803
0

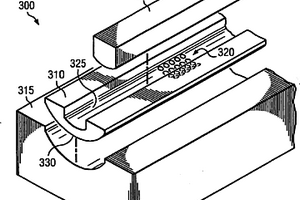

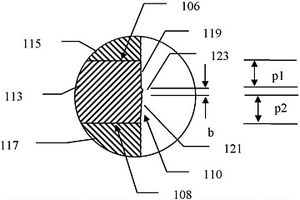

一种用于校准井下地层评价工具(305)的校准组件,其包括包含第一材料并具有第一几何形状的第一本体(335)、包括第二材料并形成为接收所述第一本体的第二本体(310),其中所述第一与第二材料和所述第一几何形状选择为使得校准组件的校准性质与第三材料对应校准性质基本匹配。
本发明提供一种涂上浆剂碳纤维，其是在碳纤维上涂布有上浆剂而形成的，所述碳纤维中，氧相对于全部元素而言的组成比为4％以上的层以10nm以上的厚度存在于碳纤维表面，所述上浆剂中，相对于上浆剂总量而言，包含总计80质量％以上的(A)～(C)，其中，在丙酮溶剂中对涂上浆剂碳纤维实施3次10分钟的超声波处理时，相对于100质量份的涂上浆剂碳纤维，残存的上浆剂为0.1质量份以上、0.25质量份以下。(A)选自由聚酰亚胺、聚醚酰亚胺及聚砜组成的组中的至少1种，(B)在1分子内具有末端不饱和基团和极性基团的化合物，(C)环氧当量为250g/eq以下、且在1分子内具有2个以上环氧基的聚醚型脂肪族环氧化合物及/或多元醇型脂肪族环氧化合物。
本发明的片状模塑料的第一方式包含树脂组合物的增稠物和增强纤维，所述树脂组合物包含：下述成分(A)、下述成分(B)、下述成分(C)、下述成分(D)、以及下述成分(E1)。成分(A)：乙烯基酯树脂及不饱和聚酯树脂中的至少一者。成分(B)：增稠剂。成分(C)：聚合引发剂。成分(D)：阻聚剂。成分(E1)：在聚合引发剂不存在的情况下不发生热固化的烯属不饱和化合物。

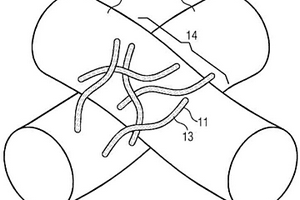

本发明涉及由纤维素纤维(12)制成的纤维素材料，所述纤维素纤维设有浸渍料。根据本发明提供了，所述浸渍料由纳米颗粒、尤其是BNNT(11)制成，所述纳米颗粒具有由聚合物(13)、尤其是PEDOT：PSS制成的外壳。所述浸渍料构成了网络(14)，所述网络基于该网络的导电性能可以降低纤维素材料的比电阻。因此，所述纤维素材料从其电性能方面有利地适应于相应的应用情况。由此，所述纤维素材料的用途还有变压器的电绝缘，其中，所述纤维素材料在此被浸入变压器油，并且所述纤维素材料的比电阻对变压器油的比电阻的调适产生了变压器绝缘的改进的电介质强度。此外，本发明还涉及用于制备上述纤维素材料的方法，所述方法具有适用于纤维素材料的浸渍步骤。

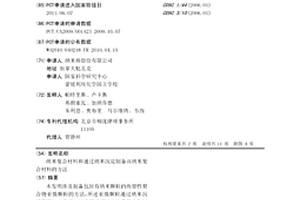

本发明涉及制备包封有纳米颗粒的热塑性聚合物亚微颗粒的方法,所述亚微颗粒通过纳米沉淀获得。本发明也涉及通过所述方法获得的包封有纳米颗粒的聚合物亚微颗粒以及亚微颗粒在制备纳米颗粒增强材料中的用途。
本发明的目的是提供滑动接点材料, 所述材料具 有不含Cd这样的有害物质的合金组成, 其接触电阻特性优异, 电性能良好且不随时间变化, 与以往的滑动接点材料相比, 具有 在实用上毫不逊色的耐磨性。用这种耐久性优异的滑动接点材 料制作直流小型电机的整流元件, 可实现电机的长寿命化。本 发明的Ni金属粒子分散型Ag－Ni系合金滑动接点材料用于 通过机械滑动动作进行电气开闭的滑动部。混合搅拌0.7～3.0 重量%的Ni粉、作为添加剂的换算成金属为0.01～0.50重量 %的Li的Li2CO3和余量的Ag粉, 形成均匀分散的混合物, 再对该混合物进行成形处理和烧结处理而制得上述滑动接点材料。

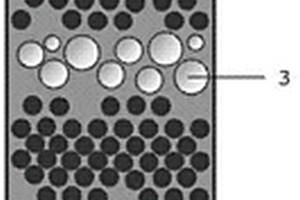

提供层合体，其包含薄预浸料坯，所述薄预浸料坯具有：包含增强纤维基质的成分(A)、包含热固性树脂的成分(B)、及包含热塑性树脂粒子的成分(C)。经过成型和非高压釜固化后，该层合体可实现具有低孔隙率且提供优异机械性能的纤维增强复合物。
1045
0

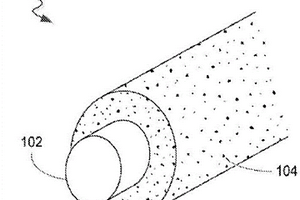

利用挤塑工艺使含有聚烯烃和空心微球体填料的复合组合泡沫材料通过一成型段长度与厚度之比小于7∶1的口模而制得具有光滑表面的带或薄片。这种带可缠绕在管材的周围以提供绝缘。

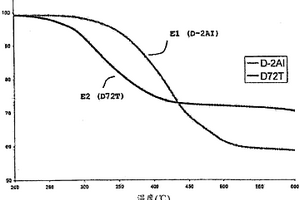

公开了半结晶热塑性塑料和有机改性粘土的分散相的组合物、以及制备有机改性粘土的方法,其包括使所述粘土与至少一种包含两条长烷基链的咪唑盐、或包含两条长烷基链的苯并咪唑盐在溶剂存在的情况下接触,和回收其粘土插层的d-间距为至少和具有在300℃的热稳定性的所述有机改性粘土。
1033
0
本发明提出一种碳纤维增强聚醚醚酮复合板材热压成型装置，包括液压机、成型模具和真空系统。本装置将加热单元从液压机中剥离出来，使用加热管对模具加热，实现高温热压功能；通过在真空环境中热压成型，大幅减少树脂中的气泡含量，提高试件表面的光洁度及制件性能；在模具中设置冷却单元，通过调节高压冷气的流量和温度来调节冷却速度，以此来控制基体树脂的结晶度，实现高强度与高韧性之间灵活选择。相应地，本发明还提出一种碳纤维增强聚醚醚酮复合板材热压成型方法。采用本发明的装置和方法热压成型的碳纤维增强聚醚醚酮复合板材，生产设备简单，解决了高熔点、高粘度聚醚醚酮树脂生产过程中材料内部孔隙率大，树脂浸渍纤维不充分，试样性能不足，成型周期长等问题。
955
0
本发明涉及铝基合金,特别是变质铝硅合金,其特征在于:将颗粒小于100μm的石墨粉置于处理炉中<400℃的温度下预热4小时;热处理后的压块加入设置有搅拌设备的熔炼炉中与铝基合金熔体相熔融,控制在720～850℃温度,搅拌速度250～300r/min,其产品强度高,比刚度大,质轻耐磨,热膨胀系数小,耗油低和噪音少等性能。同时生产工艺流程短,原材料消耗低,生产效率高。
中冶有色为您提供最新的有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
