有色金属材料制备及加工技术理论与应用

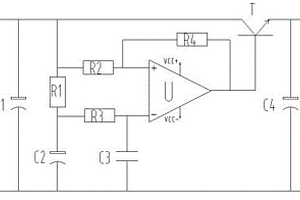

锂电池充放电纹波过滤电路 1093

 0

本发明公开了一种锂电池充放电纹波过滤电路，包括依次连接的输入滤波模块，对锂电池母线输入端电压进行滤波；纹波取样模块，采集一定比例的纹波电压；比较放大模块，将采集来的纹波电压按照一定的比例放大为原纹波电压的大小，但方向相反；调整模块，将比较放大模块输出的反向纹波电压与锂电池母线上的电压进行求和运算，去除纹波；输出滤波模块，调整模块输出端电压进行滤波。本发明所提供的锂电池充放电纹波过滤电路，采集一定比例的负载电压纹波信号，采用运算放大器U将其放大取反后，通过三极管进行调节，从而减小纹波对电路的影响，达到保护电池和整车器件的目的。

浆料组合物及包含该浆料组合物的锂离子电池隔膜 924

 0

本发明涉及一种浆料组合物及包含该浆料组合物的锂离子电池隔膜，该浆料组合物包含无机微粒、水溶性聚合物、非水溶性有机微粒和水，其中水溶性聚合物作为分散剂，均匀吸附在无机微粒表面，使无机微粒均匀、稳定分散于水中，得到无机微粒的水分散液；非水溶性有机微粒为核壳结构，由于壳层材料的存在，使作为核层材料的非水溶性聚合物均匀分散于水中；将无机微粒的水分散液和非水溶性有机微粒混合均匀，本发明制备得到的浆料组合物用于锂离子电池隔膜，通过对隔膜的涂覆改性，提高锂离子电池隔膜的耐热性能，减少隔膜热收缩引起的短路等安全问题，显著提高了锂离子电池的可靠性。

三元正极材料表面锂的检测方法 808

 0

本发明涉及一种三元正极材料表面锂的检测方法，包括：将三元正极材料样品和水搅拌混合，过滤，滤液即为待测溶液；向待测溶液中加入酚酞指示剂，用标准盐酸溶液滴定至无色，记录消耗标准盐酸溶液的体积V1；再加入甲基红指示剂，用标准盐酸溶液将体系由黄色滴定至橙色，加热煮沸至体系由橙色变回黄色，冷却至室温，用标准盐酸溶液继续滴定至微红色即为终点，记录整个滴定过程所消耗的标准盐酸溶液的体积V2；使用公式(1)计算三元正极材料表面锂含量。该方法通过优选指示剂利用酸碱滴定法检测三元正极材料表面锂含量，充分考虑到了中间产物LiHCO3对滴定数据的影响，减小了酸碱滴定法测定表面锂含量的误差，提高了检测的准确度。

锂离子电池用金属氧化物/碳负极材料的形貌调控方法 661

 0

本发明公开了一种锂离子电池负极用金属氧化物/碳(MOx/C)复合材料的形貌调控方法。将金属离子和不同比例的单齿配体加入到溶剂中，搅拌一段时间后加入多齿配体，置于反应釜中加热一段时间后得到不同形貌的金属有机框架(MOF)前驱体材料。将前驱体在惰性气体气氛下煅烧一段时间后得到不同形貌的MOx/C复合材料。该复合材料具有较高的比表面积和丰富的孔隙结构，作为锂离子电池负极材料具有优异的倍率性能和循环稳定性能。该形貌调控方法操作简单，易于实现规模化应用，同时可拓展至其它注重材料形貌控制的领域。

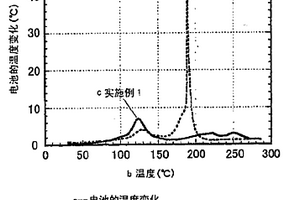

锂离子动力电池复合隔膜及其制备方法 956

 0

本发明涉及一种锂离子动力电池复合隔膜及其制备方法，所述制备方法为：(A)制备相变储能微胶囊粉；(B)将所述相变储能微胶囊粉与粘结剂混合，涂覆在聚烯烃膜层的两侧，形成微胶囊层，所述微胶囊层和所述聚烯烃膜层构成锂离子动力电池复合隔膜。按照所述方法制备的锂离子动力电池复合隔膜具有快速传导热量和阻燃的性能，最大程度地保证了锂离子动力电池的安全性。而且所述复合隔膜可以充分利用电池热量，在电池温度高时，储存能量；在电池温度低时，释放存储的能量，提高了能量的利用率，避免了能量的浪费。

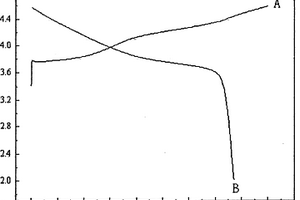

适用于低温环境放电的锂离子二次电池电解液 840

 0

本发明公开了一种适用于低温环境放电的锂离子二次电池电解液，本发明的有益效果：本发明的电解液组装成锂离子二次电池，在-40℃环境下以0.2C倍率放电可放出常温容量的80%以上，且性能稳定，0.5C倍率充放电循环寿命可达到1500次容量保持率可达70%以上，同时电解液溶剂采用四元体系，可以应用于多种正极材料体系，也可以应用于多种负极材料体系，扩大了电解液的使用范围。

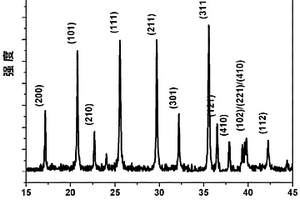

四价锰离子掺杂铌酸镁锂红色荧光材料及其制备方法 1026

 0

一种四价锰离子掺杂铌酸镁锂红色荧光材料及其制备方法，该红色荧光材料的晶体结构为正交晶系，表达通式为Li3Mg2NbO6 : Mn4+，激活离子为Mn4+离子，Li：Mg：Nb：Mn=3：2：（1-x）：x，其中0.001≤x≤0.1。其制备方法为：分别称取含有锂、镁、铌、锰的化合物原料，经过研磨混匀后，高温烧制5～20小时，控制温度1000℃-1250℃，随炉冷却至室温，即可制得。本发明的红色荧光材料具有宽的紫外与蓝光吸收，能将紫外与蓝光高效转化为红光，发光中心为～670nm，红光波长范围位于600～780nm光谱区，荧光寿命长，对制备设备与工艺条件要求低，可在白光LED照明和植物生长红色LED灯中得到应用。

提高锂硫电池正极材料容量及循环稳定性的方法 1056

 0

本发明公开了一种提高锂硫电池正极材料容量及循环稳定性的方法。其特征是提供一种新型的复合粘结剂配方及正极材料制备工艺，制备具有高比容量和高能量密度的锂硫电池正极材料。将活化多孔导电碳等导电剂按比例与硫混合，加入一定量的多组分高分子聚合物作为粘结剂，以乙腈作为溶剂，与一定直径的不锈钢球混合后，采用球磨方法处理若干小时，便得到锂硫电池正极材料的浆料。粘接剂除了粘结活性材料外还具有包覆硫及硫化物的作用，在前期制备阶段加入粘结剂，通过球磨工艺在硫及导电剂表面形成一层分布均匀、厚度可控的高分子薄层，有效地阻止了电解液与硫及其化合物的直接接触，减少硫的溶解和电解液的分解，提高锂硫电池的循环稳定性。

用于分离锂同位素的萃取剂及其应用 727

 0

本发明涉及一种用于分离锂同位素的萃取剂及其应用。具体地，本发明公开了一种用于分离锂同位素的如本文式(I)所示的萃取剂以及含所述萃取剂的萃取有机相，所述萃取剂稳定性好，易于反萃、再生循环；所述萃取有机相易于富集7Li，易于实现锂同位素的分离。本发明还公开了一种高效的分离水溶液中锂同位素的方法，所述方法采用了本发明所述的萃取有机相，萃取效率高，适用于单级和多级萃取工艺。

锂离子电池阳极材料CuS@rGO及其制备方法 981

 0

本发明属于光电子器件制备领域，特别涉及一种具有良好的循环性能的锂离子电池阳极材料及其制备方法。制备方法为：采用谷胱甘肽作为硫源，在水性溶剂里，先让Cu2+粘附在GO表面，然后通过水热法使Cu2+与谷胱甘肽中的-SH反应，形成CuS纳米颗粒，分布在GO中；再通过第二次水热法，把GO还原成rGO，这样就形成了纳米CuS/还原石墨烯复合材料——CuS@rGO。作为锂离子电池阳极材料使用，具有很高的首次放电容量、可逆容量和库伦效率。

锂电池用过渡金属氧化物/石墨烯纳米复合电极材料及其制备方法 836

 0

本发明涉及一种锂电池用过渡金属氧化物/石墨烯纳米复合电极材料及其制备方法,它为石墨烯或氧化石墨烯改性的过渡金属氧化物,过渡金属氧化物与石墨烯或氧化石墨烯之间以物理包裹或化学键合的方式连接,采用下述方法中的一种:1.将制备过渡金属氧化物所需的前躯体与石墨烯(或氧化石墨烯)按重量比为0.01∶100至50∶100在溶剂中均匀混合,在一定温度、压力下反应得到纳米复合电极材料;2.将石墨烯(或氧化石墨烯)与过渡金属氧化物按重量比为0.01∶100至50∶100在溶剂中充分混合,经干燥得到纳米复合电极材料。制备方法简便、易操作,适用于大规模生产,制得的电极材料具有较高的锂离子和电子的传导率,所组装的锂电池比容量高、循环性能好,适合用于锂电池电极材料。

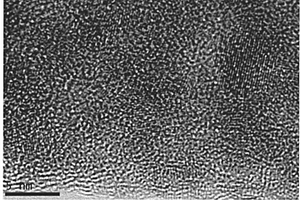

锂离子电池负极材料碳包覆钒酸盐复合纤维的制备方法 888

 0

本发明公开了一种锂离子电池负极材料碳包覆钒酸盐复合纤维的制备方法,采用静电纺丝技术并结合惰性气氛下的热处理方式,即得到碳包覆钒酸盐复合材料。本发明制备工艺简单且纤维粒径可控,用该方法所得的碳包覆钒酸盐复合纤维结构为直径约5nm左右的钒酸盐纳米颗粒均匀分散在无定形碳连续相中;用聚乙烯吡咯烷酮作为碳源,一方面减轻了循环过程中纳米颗粒之间的机械张力,避免了循环过程中颗粒团聚,提高了电化学循环稳定性。同时提高了材料的导电性及与电解液的接触面积,在大电流下表现了优异充放电性能,作为锂离子电池负极材料具有很好的应用前景。

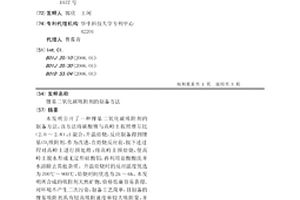

锂基二氧化碳吸附剂的制备方法 654

 0

本发明公开了一种锂基二氧化碳吸附剂的制备方法，该方法将碳酸锂与高岭土按照摩尔比（2.0～2.8）：1混合，升温焙烧，反应制备得到锂基CO2吸附剂。作为改进，在焙烧反应前，按下述过程对高岭土进行预处理：将高岭土预焙烧，使高岭土脱水形成无定形硅酸铝，再利用盐酸酸洗并水浴除去其他杂质。升温焙烧时的反应温度优选为700℃～900℃，焙烧时间优选为2h～6h。本发明所合成的吸附剂天然矿物，价格低廉容易获得，对环境不产生二次污染，制备工艺简单，且制备的锂基吸附剂具有较高吸附速度和较大吸附量，并且其中含有少量的钾、钠等元素，提高了二氧化碳吸附剂的捕获性能，且吸附剂具有良好的抗烧结性。

钕掺杂型磷酸铁锂正极材料的制备方法 1092

 0

本发明涉及锂离子电池正极材料的制造技术，涉及一种钕掺杂型磷酸铁锂正极材料的制备方法。该方法经过钕掺杂前躯体的制备、钕掺杂型前躯体的预处理和钕掺杂型LiFePO4/C材料制备等步骤，获得LiFe0.99Nd0.01PO4/C产品。本发明方法通过对磷酸铁锂正极材料进行改性，显著提高了材料的低温性能和循环性，并且通过改善材料内部成份结构，有效地降低了内阻，有利于提高锂电池的效率。

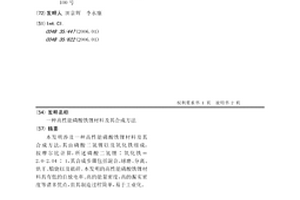

高性能磷酸铁锂材料及其合成方法 1109

 0

本发明涉及一种高性能磷酸铁锂材料及其合成方法，其由磷酸二氢锂以及氧化铁组成，按摩尔比计算，所述磷酸二氢锂∶氧化铁＝2.0-2.04∶1，其合成步骤包括混合、球磨、分离、烘干、煅烧以及破碎。本发明的高性能磷酸铁锂材料具有低的自放电率、高的能量密度，高的振实密度等诸多优点，且其制造过程简单，易于工业化。

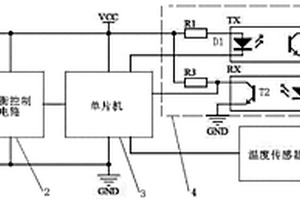

带有测量电路的单只锂电池装置 710

 0

带有测量电路的单只锂电池装置，属于锂电池测量技术领域。本发明为了解决现有针对锂电池组的测量电路结构复杂，测量准确性低的问题。它包括被测单电池，它还包括浪涌抑制电路、均衡控制电路、单片机、通信电路、温度传感器和连接器，浪涌抑制电路、均衡控制电路、单片机、通信电路、温度传感器和连接器形成测量电路，所述测量电路与被测单电池封装在一起；它针对单体电池增加测量电路，使测量电路与单体电池成为一体。本发明用于锂电池的测量。

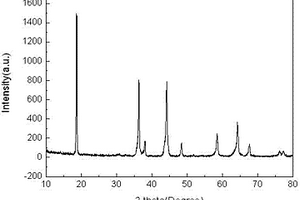

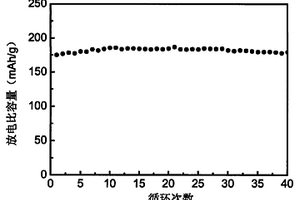

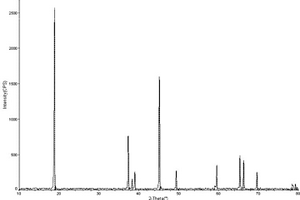

锂离子电池纳米三元正极材料及其制备方法 798

 0

本发明涉及一种锂离子电池三元正极材料的制备方法，采用以下工艺步骤：(1)将镍盐、钴盐、锰盐、锂盐溶于去离子水中，加入螯合剂，再加入氨水pH值；(2)将混合溶液加热以蒸发水分，得到凝胶；(3)将凝胶体烘干，得到干燥的凝胶体；(4)将干燥的凝胶体与燃烧剂混合研磨均匀；(5)将干燥的凝胶体进行预烧，得到前驱体；前驱体自然冷却至室温后研磨，将研磨后的前驱体进行煅烧，煅烧后自然冷却至室温后再次研磨，即得到所述的锂离子电池纳米三元LiNi1/3Co1/3Mn1/3O2正极材料。本发明所制备正极材料颗粒均匀，颗粒在50纳米左右，结晶性能好；本发明所提供的层状结构的正极材料具有比容量高，循环性能好等较好的电化学性能；适合大规模化生产，可以用于锂离子电池正极材料使用。

从粉煤灰制取碳酸锂的方法 722

 0

本发明公开了从粉煤灰制取碳酸锂的方法，包括步骤：制备母液、净化母液、铁的氧化、铁的沉淀、铝锂共沉淀、煅烧、浸出或碳酸化沉淀，或者包括步骤：制备母液、净化母液、铁的氧化、NaOH沉淀和碳酸化沉淀。本发明方法能够有效提取粉煤灰中的锂，实现了粉煤灰的综合利用，并为工业生产提供了大量的锂原料，提高了经济效益。

锂硫电池的正极极片及其制备方法 736

 0

本发明涉及一种锂硫电池的正极极片及其制备方法，该锂硫电池正级极片，是由经表面改性的硫基复合活性材料、导电剂和粘结剂混合均匀涂覆在集流体上，经两次干燥压制制成。其中经表面改性的硫基复合活性材料是由镍、铜等导电性能优良的金属通过化学镀覆的方法包覆在颗粒均匀的单质硫上制得的，单质硫颗粒为10nm~10μm，化学镀覆的导电金属厚度为0.1~10nm，导电金属的含量为0.8~10wt%。其中两次干燥温度和时间分别为40~80℃，6~12h和100~120℃，3~8h。本发明制备的正极极片与金属锂组装成锂硫电池，在室温0.1C倍率充放电条件下，首次放电比容量为843.8mAh/g正极极片物质，100次循环后容量的衰减小于第二次放电比容量的8%。此外，本发明的制备工艺简单，成本低，利于工业化生产。

非水系电解液及其二次锂电池 751

 0

本发明是关于具有难燃性(自身灭火性)或不燃性(无着火点),而且导电率高,电化学稳定的二次锂电池用非系电解液,及用该电解液制造的二次锂电池。详细讲,本发明的非水系电解液是在将从(a1)链状磷酸酯和(a2)环状磷酸酯中选出1种以上的(a)磷酸酯作为必需成分,进而在含(b1)环状羧酸酯、(b2)环状碳酸酯的非水溶剂中,含有(c1)亚乙烯基碳酸酯化合物和/或(c2)乙烯基乙烯碳酸酯化合物,及从(d1)环状酰胺化合物、(d2)环状氨基甲酸酯化合物、(d3)环状杂型化合物中选出1种以上的化合物的非水系电解液。

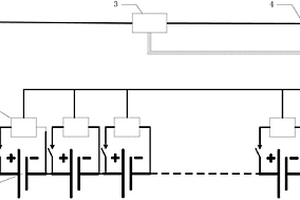

串联锂离子电池组能量无损均衡充电装置 985

 0

本发明公开了一种串联锂离子电池组能量无损均衡充电装置，包括充电机、多个均衡充电模块和电池管理系统；串联电池组中每个单体锂电池都分别与一均衡充电模块连接，各个均衡充电模块分别通过通信总线与电池管理系统信号连接；充电机输出端与串联电池组的正负极相连，充电机与电池管理系统之间采用通信总线信号连接。本发明串联锂离子电池组中每个单体电池配置一个均衡充电模块，均衡充电模块根据设定电压电流值，对各单体电池分别进行均衡充电，实现串联电池组的能量无损均衡充电。本发明结构简单实用、充电时间短，均衡电流大效率高、无能量损耗、对应用环境要求低。适用于6-220只锂离子串联电池组的能量无损均衡充电。

掺杂磷酸亚铁锂材料的制备方法 710

 0

本发明公开了一种掺杂磷酸亚铁锂材料的制备方法,其主要技术方案是:(1)首先将干燥过的磷酸二氢铵、单水氢氧化锂、草酸亚铁、氢氧化铝、二氧化锰和石油焦在球磨机中在还原气氛下球磨混合,直至实现亚微米级的超细混合;(2)将混合物料在回转窑内还原气氛下进行一定时间的低温一次煅烧;(3)将低温一次煅烧所得到的混合物料在回转窑内高温还原气氛下进行一定时间的二次煅烧,经过筛分,即得到掺杂的磷酸亚铁锂产品。本发明所得到的磷酸亚铁锂材料作为电池材料可以有效的提高电池的性能。

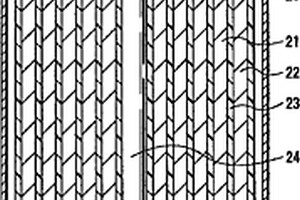

锂二次电池及其电解液、电动工具、电动车和电力储存系统 670

 0

本发明提供了锂二次电池及其电解液、电动工具、电动车和电力储存系统。更具体地,提供了能够获得优异循环特性、优异储存特性和优异负载特性的锂二次电池。该锂二次电池包括正极、负极和电解液。该电解液包含非水溶剂、锂离子、具有咪唑骨架的含氮有机阴离子、以及具有氟和长周期元素周期表中第13族至第15族的元素作为构成元素的无机阴离子。

废旧锂电池正极活性材料的再生方法 803

 0

本发明提供了一种废旧锂电池正极活性材料的再生方法。该再生方法包括：a、取旧正极片，所述旧正极片包括正极集流体和附着于正极集流体表面的旧正极物料；从旧正极片上分离出旧正极物料；b、对旧正极物料进行热处理，得到旧正极活性材料；c、向旧正极活性材料中添加锂化合物，得到正极活性材料混合物；d、将正极活性材料混合物在氧化性气氛中焙烧，然后降温，粉碎；e、用去离子水洗涤粉碎后的正极活性材料混合物，直至洗涤后的去离子水的pH为7-9，然后烘干，得到再生的正极活性材料。

后备式锂离子电池组管理方法及其管理系统 919

 0

一种后备式锂离子电池组管理方法及其管理系统，所述锂离子电池组管理方法包括：实时数据采样、运行状态识别和电量估算、智能充电管理和放电管理、自放电功耗管理、加热管理、告警以及安全保护。所述电池管理系统包括：供电单元，数据采集单元，存储单元，中央处理单元MCU，状态指示单元，均衡单元，加热单元，开关单元和通信单元。本发明旨在将锂离子电池无缝地接入现有各种后备电源系统中，按照各种后备电源的工况特点，使锂离子电池组在较长时间的储能备电期间始终保持充足的能量，并在备电输出时维持足够长的备电时间。

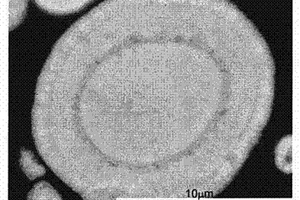

锂离子电池用多层包覆结构的多元材料及其制备方法 1060

 0

本发明公开了一种锂离子电池用多元材料及其制备方法,具体地讲涉及一种锂离子电池用多层包覆结构的多元材料及其制备方法。所述多层包覆结构的多元材料包括内核和包覆层,内核与包覆层均包括含锂的金属氧化物,包覆层数n为1-5。该多层包覆结构的多元材料制备工艺简单,成本相对低廉,加工性能好,使用该材料制作的锂离子电池鼓胀小,容量高,高温循环稳定性和安全性能好。

锂离子电池电极浆料及应用该电极浆料制备的电极片 909

 0

本发明涉及一种锂离子电池电极浆料,其包括活性组分、导电组分、高分子交联剂、有机溶剂及曲拉通。本发明还涉及一种锂离子电池电极片。

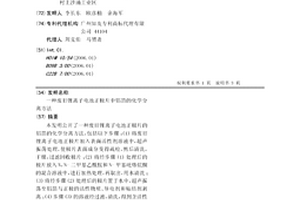

废旧锂离子电池正极片中铝箔的化学分离方法 804

 0

本发明公开了一种废旧锂离子电池正极片的铝箔的化学分离方法，包括以下步骤：(1)将废旧锂离子电池正极片加入表面活性剂溶液中，超声振荡处理，使极片表面成分变得疏松，然后清洗，干燥，过滤回收极片；(2)将经步骤(1)处理后的极片放入N，N-二甲基乙酰胺和N-甲基吡咯烷酮的混合溶液中，进行加热处理，再取出，用水清洗；(3)将经步骤(2)处理后的极片置于水中，超声振荡至铝箔与正极的活性物质、导电剂和粘结剂剥离；(4)步骤(3)的溶液经过滤，清洗，得到含活性物质、导电剂、粘结剂和铝箔的混合物，经过筛分，获得游离的铝箔片。本发明可直接回收铝箔片，相对于传统的碱溶铝箔，再提取铝的方法，更简化了工序，降低了成本。

核壳型碳包覆纳米级磷酸铁锂复合正极材料及其制备方法 838

 0

本发明一种核壳型碳包覆纳米级磷酸铁锂复合正极材料及其制备方法,特点是包括将Fe3+化合物、磷酸、掺杂元素盐溶液中的掺杂元素、有机单体按摩尔比混合制备导电高分子包覆的磷酸铁-掺杂元素磷酸盐复合材料制备的步骤;将复合材料、锂源化合物及导电剂或导电剂前驱体按一定摩尔比混合后球磨、烘干、压片得一次处理片状前驱体的步骤;将一次处理片状前驱体高温焙烧,然后冷却球磨、烘干,压片得到二次处理片状前驱体的步骤;将二次处理片状前驱体高温焙烧后,冷却至室温即得到核壳型二碳包覆纳米级磷酸铁锂复合正极材料的步骤,优点是原料成分和产物配方容易控制,导电剂分布更加均匀且容易控制,原料价格低廉,合成的磷酸铁锂产物纯度高。

高倍率性能的锂离子电池正极材料的制备方法 957

 0

本发明提供一种高倍率性能的锂离子电池正极材料的制备方法,属于锂离子电池技术领域。本发明首先将一定化学计量比的锂源、锰源、镍源和铌源混合,在球磨机中研磨5-10个小时后将混合物放入马弗炉中以5-10℃/min升温速率升温至850-950℃,在850-950℃下反应15-24小时后自然冷却到室温,即制得LiMn1.425Ni0.525Nb0.05O4正极材料。本发明所制备的正极材料具有可观的可逆容量、优异的倍率性能和稳定的循环寿命,使得该材料具有很高的实际使用价值,可以有效的满足锂离子电池各种应用的实际要求,另外本发明方法还具有制备工艺简化、可控重现性高、生产成本低等特点。?
