有色金属材料制备及加工技术理论与应用

铋、钡活化磷酸铁锂正极材料 760

 0

本发明的铋、钡活化磷酸铁锂正极材料,其化学通式可表述为:LiBi?xBay?FePO4,x=0.00002-0.00005,y=0.0003-0.003;其中Li、Bi、Ba、Fe、P的mol比为:1mol?Li∶0.00002-0.00005mol?Bi∶0.0003-0.003mol?Ba∶1mol?Fe∶1mol?P;由于掺杂少量取代铋、钡,有利于控制产物的形貌和粒径,获得稳定的磷酸铁锂化合物,其晶格得到了活化,提高了锂离子扩散系数,其首次放电容量达160.52mAh/g;其充放电平台相对锂电极电位为3.5V左右,初始放电容量超过168mAh/g,100次充放电循环后容量约衰减1.2%左右;与未掺杂的LiFePO4对照实施例相比,比容量和循环稳定性有较大的提高。

碳包覆非化学计量比氧化锂铁磷材料的制备方法 734

 0

本发明公开了一种碳包覆非化学计量比氧化锂铁磷材料的制备方法。其化学组成为LiFexPO4,将铁源化合物FexPO4?nH2O(0.96≤x<1)和碳源化合物混合,喷雾干燥造粒,预烧结得到具有一定粒度分布的一次碳包覆FexPO4微球,将一次碳包覆的FexPO4微球和锂源化合物以及碳源化合物混合,喷雾干燥造粒,二次烧结得到由纳米级LiFexPO4一次粒子组成的二次碳包覆LiFexPO4微球。此方法工艺简单可控,易操作,可以实现工业化批量生产。制备得到的LiFexPO4材料碳包覆效果好,既保持纳米尺寸材料所特有的优异的倍率性能和循环性能,又具有微米尺寸材料所具有的振实密度高、加工性能优良的特性。另外,本合成方法采用水作为溶剂,杜绝了使用有机溶剂存在的安全隐患、回收及成本等不利于生产的因素。

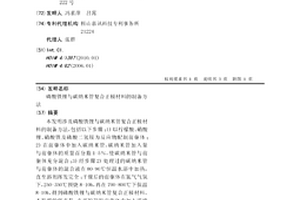

磷酸铁锂与碳纳米管复合正极材料的制备方法 1096

 0

本发明涉及磷酸铁锂与碳纳米管复合正极材料的制备方法,包括以下步骤:1)以柠檬酸、硝酸锂、硝酸铁及磷酸二氢铵为反应物配制前驱体;2)在前驱体中加入碳纳米管,碳纳米管加入量与前驱体的质量百分数1-5%,使碳纳米管与前驱体充分混合;3)经步骤2)处理过的碳纳米管与前驱体的混合液在80-90℃恒温水浴中加热,直至溶剂挥发完全;干燥后的前驱体在氮气气氛下,250-350℃预烧8-10h,再在700-800℃下保温8-10h,得到磷酸铁锂与碳纳米管复合正极材料。本发明的优点是:在溶胶凝胶前驱体中加入碳纳米管,在溶胶凝胶法提供活性颗粒碳包覆的基础上,通过碳纳米管改善颗粒与颗粒之间的接触,强化了碳的导电网络,从而改善锂离子电池电性能。

低内阻、高倍率动力锂离子电池及其制作方法 862

 0

本发明公布了一种动力锂离子电池及其制作方法，属于化学电源技术领域。该电池包括正极片、负极片，正极片由动力型磷酸铁锂复合材料、正极导电剂、正极粘结剂和正极集流体制成，负极片由动力型改性石墨、负极导电剂、负极粘结剂和负极集流体制成，所述的正极片由正极集流体和正极浆料制成，正极浆料的质量配比为：90%～92%的动力型磷酸铁锂复合材料、3.2%～4.0%的导电剂和4.0%～6.8%的粘结剂，该动力型磷酸铁锂材料结晶完好，比容量较高，加工性能优越，表现出很好的倍率性能。

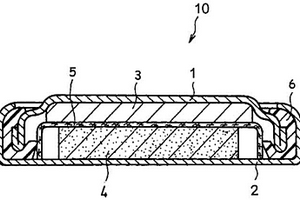

硬币形锂二次电池 880

 0

本发明的硬币形锂二次电池包含正极、负极、夹在所述正极与所述负极之间的隔膜和非水电解质，所述负极包含含有硅合金材料的负极活性物质、由碳材料形成的导电剂和粘合剂，所述硅合金材料包含由锂-硅合金形成的A相、和由过渡金属元素与硅的金属间化合物形成的B相，处于100%的充电状态时，在所述锂-硅合金中，锂原子相对于硅原子的比例是2.75～3.65。

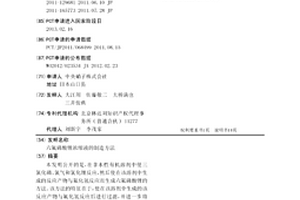

六氟磷酸锂浓缩液的制造方法 801

 0

本发明公开的是，在非水性有机溶剂中使三氯化磷、氯气和氯化锂反应，然后使在该溶剂中生成的反应产物与氟化氢反应而生成六氟磷酸锂的方法。该方法的特征在于，使在该溶剂中生成的该反应产物与氟化氢反应后进行过滤，并进一步将滤液脱气浓缩而得到六氟磷酸锂浓缩液。通过该方法，能够容易且廉价地制造高纯度的六氟磷酸锂浓缩液。

蜂窝状锂离子电池正极材料及其制备方法 800

 0

本发明涉及一种电池用正极材料，具体涉及一种蜂窝状锂离子电池正极材料及其制备方法。该蜂窝状锂离子电池正极材料，其特殊之处在于：改性锰酸锂正极材料形成一种蜂窝状显微结构，使活性材料内部结构更加稳定，不易发生结构变形，并且增大了活性材料与电解液的接触面积，从而提高了材料的电化学性能。本发明制备的蜂窝状锂离子电池正极材料，循环性能及电化学稳定性好，而且满足制备简单的要求。

Ni2+, Si4+, Zn2+, F-掺杂表面改性的富锂正极材料及制备方法 1017

 0

一种Ni2+，Si4+，Zn2+，F-掺杂的Nasicon固体电解质LiTi2PO4)x表面改性的层-层复合富锂正极材料，其表面改性层的化学计量式为Li1+2x+2m+z-yZnxNimSizTi2-x-mP3-zO12-yFy，其中：x＝0.1-0.5；y＝0.1-0.2；m＝0.1-0.3；z＝0.1-0.3；层-层复合富锂正极材料的化学计量式为xLi2MnO3.(1-x)LiMn0.5Ni0.5O2(0≤x≤0.5)；表面改性层的物质的量为正极材料量的1％-10％。该表面改性的正极材料具有高循环容量保持能力和优秀的倍率特性。

锂离子电池负极材料及其制备方法和其应用 931

 0

本发明涉及一种锂离子电池负极材料及其制备方法和其应用，所述负极材料为经低温炭化处理、浸渍掺杂处理、低温烧结处理的中间相炭微球，并呈球形或长短径之比小于2的类球形，所述负极材料中的微晶结构呈无序排列。本发明的电池负极材料具有大电流快速充放电、较高的储锂能力、容量高、大倍率性能和低温性能均优良等优点，25℃的放电容量达到412mAh/g，-20℃的放电容量达到328mAh/g，且倍率性能优良，20C电流测试下循环100周以后的比容量不低于340mAh/g，很好地满足动力电池对倍率性能和循环性能的高需求。

聚合物电解质薄膜及用此膜制造的锂电池 669

 0

本发明提供了一种聚合物电解质膜及其应用该膜制造聚合物锂电池的技术。聚合物电解质膜的特点是,该聚合物电解质膜中含有10-90wt.%具有微孔结构的无机化合物。聚合物电解质膜的微孔结构是由其无机化合物的微孔和无机化合物颗粒之间的孔隙所组成的微孔网络。聚合物电解质膜的粘合剂为氟聚物,或聚丙烯腈(PAN),或它们的混合物。应用该聚合物电解质隔膜所制造的二次聚合物锂电池,方法简单,易于工业化。

负极活性材料、其制备方法及包括其的可充电锂电池 1090

 0

公开了用于可充电锂电池的负极活性材料、制备该负极活性材料的方法及包括该负极活性材料的可充电锂电池。用于可充电锂电池的负极活性材料包括SiOx(0.5≤x≤1.5)复合物和SiCy(0.5≤y≤1.5)复合物，SiOx(0.5≤x≤1.5)复合物包括结晶Si，SiCy(0.5≤y≤1.5)复合物包括结晶碳。该负极活性材料可以用在可充电锂电池中，以实现高容量和良好的循环寿命特性。

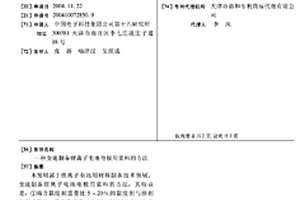

变速制备锂离子电池电极用浆料的方法 1042

 0

本发明属于锂离子电池用材料制备技术领域。变速制备锂离子电池电极用浆料的方法,其特点是:①将含黏度剂重量比5-20%的黏度剂与溶剂配制成胶体;②称取重量比为10-50∶1∶5-45的活性材料、导电添加剂和所述胶体一同加入到变速搅拌机中混合;③启动变速搅拌机,自始至终至少分三种自低至高的速度进行搅拌;④用黏度计测至黏度5500-6500厘泊,即成为变速制备锂离子电池电极用浆料。本发明在制备过程中防止了干物料飞溅,使制成的电池材料不易脱落,规模生产上保证电池性能的稳定性,适合用于各种型号批量生产的锂离子电池中。

锂离子电池集流体的表面处理方法 1025

 0

一种锂离子电池集流体的表面处理方法包括:用铜氨溶液和重铬酸水溶液对锂离子电池集流体表面进行钝化处理;在锂离子电池集流体待粘表面上涂敷0.5—1.5%的偶联剂,在80—150℃下干燥20—100分钟;本发明可提高锂离子电池集流体粘接性能和胶层的耐电解液性能,提高电池活性物质与电池集流体的粘合性能,减少电池多次充放电循环后的掉粉现象,改善电池的循环寿命,对电池的正常充放电性能基本无消极影响。

高放电容量锂电池 978

 0

一种具有高放电容量的锂/二硫化铁电化学电池。该电池具有锂负极、二硫化铁正极和非水电解质。包含二硫化铁的正极混合物包含高度压实的固体材料,固体颗粒周围空间很小,以在混合物内提供高的二硫化铁浓度。隔板是薄的,以在电池内为活性材料留出更多空间,但强度足以防止恶劣条件下正极和负极之间的短路,即使在电池放电过程中阴极膨胀对隔板施加额外的压力时。因此,正极界面容量对电极界面体积的比是高的,这就是低速/低功率和高速/高功率放电时的实际容量。

用于锂离子电池的电流集电器 1080

 0

用于锂离子电池的改进的电流集电器,包括用于制造传统电流集电器的铝栅格,该铝栅格用锌层涂覆,其最外层被氧化成氧化锌。通过首先在碱性水溶液中清洗铝栅格并去除氧化铝外层制成电流集电器,然后通过与氧化锌水溶液接触将已清洗的铝栅格用锌涂覆,漂洗已涂覆的铝栅格并在空气中干燥以氧化锌的外表面并形成氧化锌外层。最终涂锌层的电流集电器可被制成与由传统的铝电流集电器制成的电池相比在电流集电器与电极活性材料之间界面具有更高导电性能的电池。涂锌层的电流集电器还具有粗糙外表面上,该粗糙外表面可改善其与用于构造塑性锂离子电池的聚合物层的粘合性。

氢化铝锂的合成方法 631

 0

本发明属于无机试剂(氢化铝锂)的合成方法，目 前国外是以金属锂为原料，在高温(680°-720℃)或 高压(340atm)下进行氢化以制备氢化锂，后者与 AlCl3反应制备氢化铝锂。此法在生产过程中能耗 大，设备要求高且有潜在的危险性。 本发明所用的主要原料与上法相同，但在溶剂和 催化剂下进行反应，使整个反应能在常温常压下进 行。

降低锂-铌-钛系微波介质陶瓷烧结温度的方法 791

 0

本发明涉及一种降低锂-铌-钛系微波介质陶瓷烧结温度的方法，属于低温共 烧微波介质陶瓷领域。本发明以Li2O、Nb2O5和TiO2或高温下可分解为Li2O、 Nb2O5和TiO2的化合物为原料，以氧化硼、硼酸和硅酸甲酯、硅酸乙酯等硅酸 酯以及硅酸等可溶性硅酸盐为原料配制溶液，在合成料中加入溶液，采用PVA 或PVB造粒，压制成型，排塑后在860～960℃烧结1～3h。本发明有效将陶 瓷烧结温度降低至900℃左右，同时保持非常优异的微波介电性能：ε＝71.721， Q×f＝4930GHz和τf＝-2.1ppm/℃，其介电性能优于未添加助烧剂的锂-铌- 钛基陶瓷在1100℃下烧结获得的微波介电性能性能。

磷酸亚铁锂正极材料中各种价态铁元素含量的测定方法 1067

 0

本发明提供一种磷酸亚铁锂正极材料中各种价态铁元素含量的测定方 法，包括以下步骤：将磷酸亚铁锂正极材料试样用酸溶解，加入氯化亚锡以 将三价铁还原成二价铁，再用重铬酸钾滴定二价铁，所测得的为总铁含量； 在保护气氛中将磷酸亚铁锂正极材料试样与三氯化铁反应，再酸溶溶解，然 后用重铬酸钾滴定二价铁，所测得的为二价铁与三倍单质铁的合量；将磷酸 亚铁锂正极材料试样与稀盐酸反应，再酸溶溶解，然后用重铬酸钾滴定二价 铁，所测得的为二价铁与单质铁的合量。本发明方法过程简单，操作方便， 结果可靠，可以为判断LiFePO4正极材料的质量提供了一个方面的依据。

全固体锂离子二次电池及其制造方法 839

 0

本发明涉及一种全固体锂离子二次电池及其制造方法,该全固体锂二次电池包括:阳极(2);阴极(3);配置在所述阳极(2)和所述阴极(3)之间的固体电解质层(4);和配置在所述阳极(2)和所述固体电解质层(4)之间的第一中间层(20)和配置在所述阴极(3)和所述固体电解质层(4)之间的第二中间层(30)中的至少一个。

多元掺杂锰酸锂正极片及其生产方法 839

 0

本发明公开了一种多元掺杂锰酸锂正极片及其生产方法,目的在于提供一种循环性能更好、高温容量衰降速率更低的锰酸锂电池,本发明对生产电池正极片的生产配方和生产方法进行了改进,改进后配方为:多元掺杂锰酸锂正极活性材料85-95份,导电剂2-8份,粘合剂1.5-5.3份。对生产配方进行改进后,组装成的多元掺杂锰酸锂电池的循环性能更好、高温容量衰降速率更低,低温性能测试结果和150℃/30MIN热冲击试验都得到很大的提高,在炎热和寒冷地区都可以使用,放电效率高、省电,可以取代目前电动工具上广泛使用的镍镉、镍氢、铅酸电池。

用于锂离子电池的磷化铬负极材料及其制备方法 1042

 0

本发明属电化学技术领域,具体为一种用于锂离子电池的磷化铬负极材料及其制备方法。该材料为薄膜形式,通过反应性脉冲激光沉积法制备获得。该薄膜制成的电极,具有良好的充放电循环可逆性,由磷化铬(CRP)薄膜制成的电极初次放电容量为1150600MAH/G左右,可逆比容量为600MAH/G左右。磷化铬电极材料化学稳定性好、比容量高、制备方法简单,适用于锂离子电池。

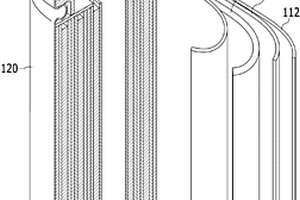

高功率铝塑软包装锂离子电池 1091

 0

本发明涉及一种高功率铝塑软包装锂离子电池，采用表面包覆有一层无定形炭或Al2O3的三元系锂镍钴锰氧(LiCoxNiyMnzO2)作为正极材料，其中x、y、z都小于1，且x+y+z＝1；采用铝合金作为负极集流体材料；采用铜镀镍材料作为负极极耳。电池内部采用卷绕式叠片结构，包括正极片，正极集流体，负极片，负极集流体，隔膜，所述隔膜从中心向外卷绕成多层体，每相邻两层间隔地设置有正极片和负极片；所述全部正极集流体并联连接，所述全部负极集流体并联连接。本发明连续放电平均功率密度可达4000W/kg以上，大电流循环寿命可达300周以上，1C－10V过充电不爆炸不着火，过放电时电池不鼓胀，耐跌落的性能好。

综合回收锂辉石工业浸出渣中有价元素的方法 942

 0

本发明公开一种综合回收锂辉石工业浸出渣中有价元素的方法，常温下对锂辉石工业浸进行水洗，得到富硫酸钙水浸液，经蒸发后得到硫酸钙产品；水浸渣经压滤干燥后与铁源、碳粉、成核剂混合造球后置于熔炼炉中还原焙烧，还原产物磁选后得到硅铁合金与富氧化铝产品；本发明采用两步处理工艺，可以有效分离渣中的钙铝硅元素，回收硫酸钙、硅铁合金与氧化铝，该方法对锂渣进行了高附加值利用，解决了传统锂渣堆积、难处理，造成的环境污染、资源浪费等问题，具有工艺流程简单，耗时短，环境友好等特点。

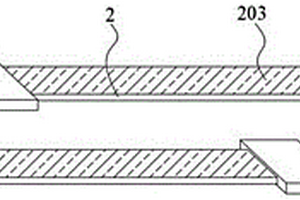

盘式铝转镍锂电子电池极耳 1028

 0

本实用新型公开了一种盘式铝转镍锂电子电池极耳，一种盘式铝转镍锂电子电池极耳，包括铝带、镍带和极耳胶，所述镍带位于所述铝带的一端，所述极耳胶位于所述铝带和镍带之间所述铝带的一端设有第一连接头，所述镍带的一端设有第二连接头，所述第一连接头与所述第二连接头激光点焊形成铝镍重叠区，所述极耳胶采用熔接技术包裹在铝镍重叠区上；本实用新型，通过极耳胶包裹铝带与镍带的连接处重叠区，再通过铝镍重叠区的延长以及将极耳胶分别向两侧延伸一定长度，使铝带和镍带包裹的长度均得到增长，从而实现使用时铝带与镍带之间不易脱落分离，折弯时铝带和镍带不易折断，能够有效提高锂电子电池极耳的使用寿命。

锂离子电池吸塑盒 652

 0

本实用新型公开了一种锂离子电池吸塑盒，包括托盘和抽拉盒，所述抽拉盒放置于托盘上，抽拉盒内设腔体可放置各种型号锂离子电池，所述托盘设有与抽拉盒匹配的凹槽，所述抽拉盒可从托盘前后水平方向抽拉，保证吸塑盒内锂电池可在较多层数堆积状态下随意取放及检查，大大提高了电池选取的效率，降低人力及减少时间，同时可检查堆积吸塑盒底层电池存储状态，提升电池存放安全性。

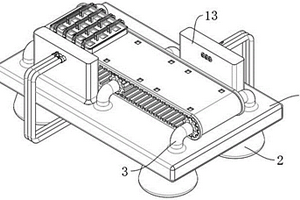

锂电池端板加工用水洗设备 1047

 0

本实用新型公开了一种锂电池端板加工用水洗设备，包括承重台、马达、物料载具、高压输出头、伸缩柱，所述承重台下端四个角均设置有承重块，所述承重台上端均匀设置有六个连接柱，前侧三个所述连接柱一端内部设置有所述马达，所述马达输出端设置有传动轴，所述传动轴一端设置有轴承，所述传动轴外围设置有转轮，所述转轮外围设置有传送带，所述传送带外表面设置有载具槽，所述载具槽上端设置有所述物料载具，所述物料载具上表面内部均设置有十二个端板槽，所述物料载具上端均匀设置有四个固定板，所述承重台上端设置有两个限位板；装置可以一次性对十二个锂电池端板进行水洗处理，大大提高了锂电池端板水洗的效率。

嵌入式USB充电锂离子电池 991

 0

本申请属于锂离子电池技术领域，具体涉及一种嵌入式USB充电锂离子电池。其包括壳体、内核和顶盖。内核上集成有USB接口，壳体上设置有USB插口，内核通过顶盖封装在壳体内，USB接口正对USB插口，USB插口与壳体开口端之间的距离为2.0mm。本申请提供的嵌入式USB充电锂离子电池采用了USB接口内置的技术方案，使用时候可以不必反复插拔顶盖，有利于保证电池的使用效果，延长电池的使用寿命。并且，由于对电池的结构和尺寸同时进行了优化，本申请还具有电池结构可靠性高、装配效率高、成品一致性好等技术优势。

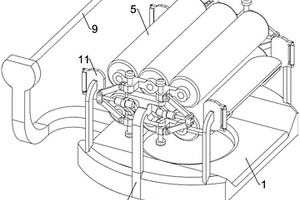

锂离子电池极耳展平装置 920

 0

本实用新型涉及一种展平装置，尤其涉及一种锂离子电池极耳展平装置。本实用新型提供一种能够根据客户需求对极耳的厚度进行控制的锂离子电池极耳展平装置。本实用新型提供了这样一种锂离子电池极耳展平装置，包括有底座、支撑板、导向杆和滑板等，底座前后两侧中间位置均连接有支撑板，两个支撑板顶部和中部均左右对称式连接有导向杆，上侧的相邻的两个导向杆下部之间均滑动式设有滑板，下侧的相邻的两个导向杆上部之间均滑动式设有滑板。本实用新型通过握住上侧滑板向上运动，带动上侧的滚轮向上运动，能够对极耳进行放置，通过握住极耳的右侧向右运动，带动上下两侧的滚轮转动，能够对极耳进行挤压实现压平。

锂电池用负极粉均匀混合设备 666

 0

本实用新型涉及锂电池生产技术领域，具体为一种锂电池用负极粉均匀混合设备，包括壳体，所述壳体的外壁固定连接有支撑杆，所述壳体的外壁固定连接有合叶，所述合叶的一侧固定连接有封板，所述封板的一侧活动连接有插杆，所述壳体的外壁开设有进料槽，所述壳体的顶部固定连接有电机架，所述电机架的内壁固定连接有电机，所述电机的输出轴通过联轴器固定连接有传动齿轮和搅拌片，所述壳体的顶部固定连接有第一进料斗，所述传动齿轮的顶部啮合有连接齿轮。相比一般的锂电池用负极粉均匀混合设备在使用时可以对壳体内的混合原料搅拌更加均匀，不会发生大料原料搅拌不开的问题，提升了搅拌效率，对后续的使用也不会带来不必要的麻烦。

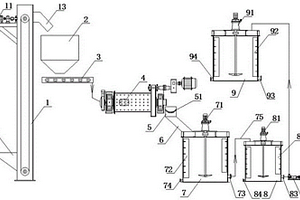

锂矿石洗矿前端调浆装置 1081

 0

本实用新型公开了一种锂矿石洗矿前端调浆装置，属于冶金技术领域，以解决锂矿石磨矿后粗颗粒均化不完全，影响苛化反应进程的问题。装置包括料仓、球磨机、调浆槽，还包括互相连接的过滤箱和溢流槽，调浆槽设有第二搅拌装置和第二出料口，过滤箱设在球磨机下方，溢流槽内设有第一搅拌装置、至少两个第一挡板，第一挡板沿溢流槽圆周竖向均布在溢流槽内壁上，溢流槽下部侧壁设有第一出料口和第一清渣口，第一出料口高于第一清渣口，第一出料口通过溢流管连接调浆槽的入料口。本实用新型利用锂矿浆中含有可溶性盐的特性，通过加装的溢流槽和高位料槽实现洗矿前矿浆中颗粒的细化，使其更好的满足苛化反应的要求，通过均化矿浆粒度，提高苛化反应效率。
