有色金属材料制备及加工技术理论与应用

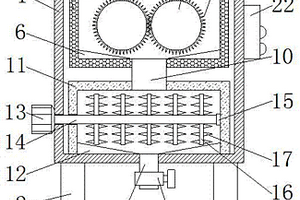

高效粉碎的锂电池回收用破碎装置 1051

 0

本发明公开了一种高效粉碎的锂电池回收用破碎装置，包括箱体，所述箱体底部的四角均固定连接有支撑腿，所述支撑腿的底部固定连接有防滑垫。本发明通过设置箱体、支撑腿、防滑垫、加料斗、第一粉碎箱、第一斜块、第一电机、滚动轴、第一粉碎刀、漏料管、第二粉碎箱、第二斜块、第二电机、第二转轴、第二轴承座、打碎棍、第二粉碎刀、排料管、排料阀、第一转轴、第一轴承座和控制器相互配合，达到了高效粉碎的优点，解决了现有的锂电池回收用破碎装置在对锂电池进行粉碎时，粉碎时间较长的问题，使锂电池回收用破碎装置在对锂电池进行粉碎时，能够有效的缩短粉碎时间，提高了工作效率。

小粒径的镍锂金属复合氧化物粉体的制造方法 923

 0

本发明提供一种小粒径的镍锂金属复合氧化物粉体的制造方法。在小粒径的镍锂金属复合氧化物粉体的制造方法中，将碳酸锂作为锂源，以碳酸锂的熔点以下的温度进行烧成，从而不会引起粒子的凝聚，无粒子的过度粉碎，因此不会产生微粉或粒子的裂纹。

用于锂电池的电池箱 1075

 0

本发明提供一种用于锂电池的电池箱，涉及锂电池技术领域。该用于锂电池的电池箱，包括机箱主体，所述机箱主体顶部的一侧固定安装有机箱连接轴，所述机箱主体的顶部通过机箱连接轴转动连接有机盖，所述机盖的顶部固定安装有贯穿机盖并延伸至机箱主体顶部的吸尘装置，所述吸尘装置的底部固定连接有吸尘口。该用于锂电池的电池箱，通过电机、电机齿轮、转动轴、转动圆盘、滑块、滑槽和清洁毛刷的联合设置，通过在机箱主体两内壁设置两条滑槽，再通过转动圆盘转动带动连接杆和弹力拉绳拉动滑块，带动清洁毛刷在滑槽内部来回移动，达到清洁机箱内壁两侧的效果，使锂电池的使用更加的安全效率。

聚丙烯酸锂及其他薄膜材料及其他用途 793

 0

本发明一般涉及聚(丙烯酸锂)(PLA)等材料，可用于聚合物共混膜及其他用途。例如，某些实施例涉及制备聚丙烯酸锂或制备包括聚丙烯酸锂的膜的方法。在一些实施例中，丙烯酸锂单体可以通过强无机碱和弱有机酸之间的中和反应获得。这类材料可以作为膜用于电化学电池，例如，用于锂离子电池等电池，或其他应用。在某些情况下，PLA的分子量可以在10²Da到10⁶Da之间。在某些实施例中，该膜具有弹性应力模量在5kPa到500MPa之间的机械强度，伸长率在0％到200％之间。在一些实施例中，薄膜可以具有10^‑9S cm^‑1到10^‑3S cm^‑1之间的离子电导率。

NASICON型锂离子固态电解质，制备方法及其应用 947

 0

本公开涉及一种NASICON型锂离子固态电解质，制备方法及其应用，该固态电解质的化学计量式为Li_1+xAl_xTi_2‑x(PO₄)₃，其中0≤x≤0.5。通过控制升温速率、预烧温度、预烧时间、煅烧温度、煅烧时间等制备工艺参数合成出具备优良性能的固体电解质，使得该固体电解质的室温离子电导率超过10^‑4S/cm，本发明的优点是：通过Al³⁺掺杂，锂离子浓度增加，载流子浓度的增加提高了锂离子同时占有A_Ⅰ和A_Ⅱ位置的几率，降低了锂离子在跃迁过程中需要的能量，使得该固体电解质的室温离子电导率超过10^‑4/cm，使其能够应用于全固态电池，有利于全固态锂离子电池的设计组装。

锂电池成品防火储存设备 1078

 0

本发明公开了一种锂电池成品防火储存设备，包括储存室、储存架、起火检测机构、锂电池实时监测机构与灭火机构，其特征在于，储存室分成多个小型的储存间且每个储存间通过隔板相互隔开，在每个储存间内放置有多个储存架且每个储存架之间存在间距，储存架包括支撑架与防火隔热板，其中在支撑架上固定有多层防火隔热板；在每个储存间的顶部设置有起火检测机构且起火检测机构与锂电池实时监测机构，其中起火检测机构与锂电池实时监测机构连接在同一个控制器上，控制器还连接有报警器；在每个储存间内设置有灭火机构；防止锂电池起火后火势蔓延。

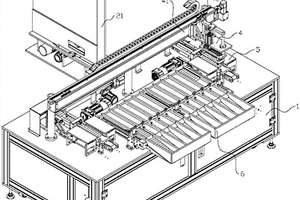

圆柱锂电池的自动分选设备 1109

 0

本发明涉及锂电池加工领域，尤其涉及圆柱锂电池的自动分选设备。圆柱锂电池的自动分选设备，包括机架，以及设置在机架上的进料机构、输送机构、极性分选机构、分选机械手机构、料盒和两组OCV测试机构；该设备基于极性检测结构分成两路进行分选，在传统分选设备中增加了极性检测分选的功能；而同时区别于如背景技术中对圆柱锂电池进行转向后输出的方案，具有质量可靠，复检率低，有效提高锂电池的检测效率且保证产品质量的优势。

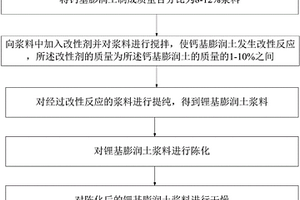

锂基膨润土及其制备方法 954

 0

本发明公开了一种锂基膨润土及其制备方法，所述方法包括以下步骤：将钙基膨润土制成质量百分比为8‑12％的浆料；向浆料中加入改性剂并对浆料进行搅拌，使钙基膨润土发生改性反应，所述改性剂的质量为所述钙基膨润土的质量的1‑10％之间；对经过改性反应的浆料进行提纯，得到锂基膨润土浆料；对锂基膨润土浆料进行陈化；对陈化后的锂基膨润土浆料进行干燥。采用本发明所述的方法制备的锂基膨润土，其悬浮性、纯度等性能十分优异。

锂离子动力电池过充/过放检测系统 665

 0

本发明公开了一种锂离子动力电池过充/过放检测系统，包括：锂离子电池测量子系统，用于测量电池单体的层析图像信息和电化学特性信息；层析图像信息处理子系统，用于对层析图像信息进行图像处理及目标特征提取，获取定量表征锂离子电池结构性能的电池内部结构形态特征信息；过充/过放识别子系统，用于综合分析检测到的电化学特性信息和电池内部结构形态特征信息，对锂离子电池的过充/过放进行识别。本发明针对单体电池不一致性引发的过充/过放具有隐蔽性和滞后性的特点，通过对锂离子电池内部形态和电化学性能的综合检测，实现了电池过充/过放的准确和无损检测，有效避免由于电池过充/过放引起的热失控问题，对于提高电池的安全性具有重要意义。

锂电池充放电电路的检测装置和方法 765

 0

本发明涉及一种锂电池充放电电路的检测装置，本装置包括供电部分、调压电路、调压驱动电路、电压取样电路以及电源检测电路、被测单元、锂电池、电子负载控制电路、模拟电子负载、充放电切换电路、以及MCU电路、开关电路；同时，也涉及一种锂电池充放电电路的检测方法,包括锂电池充电电路功能检测、电池出厂检测和整机功耗检测，电池充电电路功能检测的方法包括有涓压充电功能检测、恒流充电功能检测、恒压充电功能检测、自动停止充电检测，电池出厂检测方法包扣有电池容量检测和电池内阻检测，整机功耗检测主要检测电池的放电电流；所发明的装置和方法应用在锂电池充电电路功能检测、电池出厂检测和整机功耗检测。

带有球式安全阀的动力锂电池 1038

 0

本发明公开了动力锂电池技术领域的一种带有球式安全阀的动力锂电池，所述电池壳的四周内壁上均设置有缓冲板，所述缓冲板的内壁分别于锂电池的四周外壁贴合，所述锂电池的顶部左右两侧均通过导线与端子连接，且端子安装在电池壳的顶部两侧，所述电池壳的顶部中心处安装有泄压装置，所述盖体的底部分别开设有与端子和泄压装置相对应的端子槽和泄压槽，且端子槽的顶部与开设在盖体顶部的接线通孔联通，本发明结构简单，组装方便，通过设置的泄压装置可以很好的保证外界的压力不会进入到电池壳内度锂电池造成影响，并且当内部的压力过大时，可以通过泄压装置的球阀来实现自动排压，提高电池的使用寿命和安全性能。

锂电池极板焊接模具 1078

 0

本发明公开了一种锂电池极板焊接模具，包括基板，所述基板的一侧上表面垂直连接有液压缸，所述液压缸的上端水平连接有顶板，所述顶板的上表面均匀贯穿安装有焊枪，所述焊枪的下端通过螺纹连接有焊头，所述顶板的下表面位于焊头的后表面位置处设置有限位板，所述焊头的后表面与限位板的前表面接触。本发明涉及锂电池焊接技术领域，该锂电池极板焊接模具，通过转轴的外表面均匀设置有与推块相对应的凸轮，凸轮的外表面开设有滑槽，当锂电池焊接完成后，在第二弹簧的弹性下，工作人员可以通过转动把手使凸轮带动推块向上移动，使推块将放置槽中的锂电池顶出来，方便工作人员拿取，该装置结构设计合理，操作方便。

锂离子电池及其充电方法 1081

 0

本发明涉及一种锂离子电池及其充电方法。所述锂离子电池包括电芯、正极接电柱与负极接电柱，所述电芯为矩形块体状，所述电芯包括相对设置的第一端与第二端，所述正极接电柱与所述负极接电柱均凸设于所述电芯的第一端，所述电芯的第二端设置有弹性定位层，所述弹性定位层上凸设有多个条形的弹性褶皱脊。所述锂离子电池的充电稳定性较好。

钛酸锂电池用电解液 1068

 0

本发明专利涉及一种钛酸锂电池用电解液，该电解液由电解质锂盐、非水性有机溶剂及添加剂组成，所述添加剂包含甲烷二磺酸亚甲酯(MMDS)和对甲苯磺酰异氰酸酯(PTSI)，MMDS与PTSI质量比为1：1～4：1。添加剂质量占所述电解液总质量的1.0％～3.0％。本发明添加剂中含有的甲烷二磺酸亚甲酯和对甲苯磺酰异氰酸酯在形成保护膜过程中具有协同效应，异氰酸基团改善了成膜质量，降低成膜厚度，有利于提高锂离子在负极保护膜间的传输，降低锂离子电池的界面阻抗。电解液在经过50℃～70℃存储后，比功率性能得到进一步提高。本发明涉及的电解液使钛酸锂电池在提高循环性能的同时，兼具高功率特性。

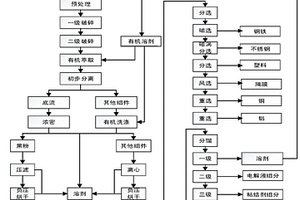

废旧锂电池溶剂萃取处理电解液与粘结剂的工艺 715

 0

一种废旧锂电池溶剂萃取处理电解液与粘结剂的工艺，属于锂电池回收技术领域。包括以下步骤：(1)将锂离子电池预处理后破碎；(2)将破碎后的物料采用有机溶剂萃取；(3)将萃取后的物料初步分离，得到料浆和大颗粒物料；(4)将步骤(3)得到的料浆液固分离，得到黑粉产品和有机液体；(5)将步骤(3)得到的大颗粒物料液固分离，得到固体大颗粒和有机液体；(6)将步骤(4)和步骤(5)得到的有机液体分馏，分别回收有机溶剂、电解液、粘结剂和锂盐，有机溶剂返回步骤(2)循环使用。本发明不仅除去了废旧离子电池电解液和粘结剂，还使正负极材料与附着的铝箔/铜箔脱落，解决了废旧锂电池回收中活性材料难以脱除的技术难题。

多层微孔复合聚烯烃膜及制备方法、锂离子电池和FE赛车 794

 0

本发明属于锂电池隔膜技术领域，具体涉及一种多层微孔复合聚烯烃膜及制备方法、锂离子电池和FE赛车。其中多层微孔复合聚烯烃膜包括：隔膜基体、设于隔膜基体上的若干微孔；其中所述微孔包括：贯穿隔膜基体的通孔、分布在隔膜基体内部的盲孔；以及所述通孔的数量占微孔总数量的比例为70‑99%。使锂离子电池的通孔率增高、含油率低、机械性能增高，具有优秀的安全性、满足瞬时高输出功率的同时具备高的比能量特性，能够提供超高的电解液储存空间以及优异的离子传导性能，使其能在短时间内进行大量锂离子的传输，进而使锂离子电池能够提供瞬时的超大输出功率，以对FE赛车的超车模式有非常大的提升。

镍钴铝酸锂复合正极材料以及制备方法 903

 0

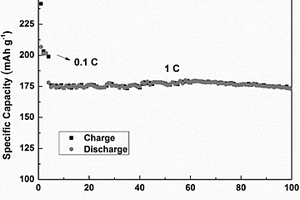

本发明公开了一种镍钴铝酸锂复合正极材料以及制备方法，该复合材料是在镍钴铝酸锂表面包覆一层掺杂有金属有机框架的聚氧乙烯薄膜。本发明利用MOFs材料的强吸附能力，阻隔了空气中水分和二氧化碳与NCA材料的直接接触，抑制了NCA表面碳酸锂的生成，降低材料的表面碱性；PEO具有优良的锂离子导通性，有助于电解液中锂离子快速与活性物质接触，提高材料的电化学活性；同时包覆减少了电解液与活性材料的直接接触，抑制了界面副反应的发生，提高了材料的结构稳定性。

低温碳包覆型酸式钛酸锂的制备方法 731

 0

本发明公开了一种低温碳包覆型酸式钛酸锂的制备方法，包括以下步骤：将二氧化钛与可溶性的锂盐或锂碱、钠盐和钾盐中的任意一种共同溶解在去离子水中，混合均匀，喷雾干燥，再在800～900℃下一次焙烧8～24h；球磨至D50≤0.15μm，加入0.4～0.8mol/L[H+]的酸溶液中，反应12～48h；然后进行离心分离，将固相在260～280℃二次焙烧3～8h，得到物料V；然后将其与分解温度在220℃以下的有机碳混合均匀，在260～280℃三次焙烧4～8h，即得到低温碳包覆型酸式钛酸锂。该方法既克服了固相法制得Na2Ti3O7粒度大，又解决了利用酸式钛酸锂组装成电池易于胀气的问题。

利用生物碳源制备碳包覆磷酸钒锂的方法 891

 0

一种利用生物碳源制备碳包覆磷酸钒锂的方法，包括以下步骤：(1)将钒源与还原剂混合均匀后，再加入磷源和锂源，其中钒元素、锂元素和磷元素的摩尔比为(3‑3.45):2:3；(2)将生物碳源加入步骤(1)中的混合物中，并混合均匀；(3)将步骤(2)中的混合物进行干燥，研磨，并于惰性气体中分次煅烧，最后研磨即得到利用生物碳源制备的碳包覆磷酸钒锂。本方法制备的磷酸钒锂其表面包覆碳层含有氮、硫等杂原子。

多孔碳掺杂金属氧化物及由其制备的锂离子电池 834

 0

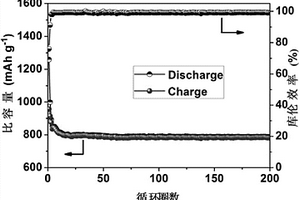

本发明公开了一种多孔碳掺杂金属氧化物及由其制备的锂离子电池，该多孔碳掺杂金属氧化物的制备方法如下：1)3,3′,5,5′‑偶氮苯四甲酸的制备；2)Cu‑MOF材料的制备；3)Cu‑MOF材料的活化、煅烧。本发明的锂离子电池包括正极片、负极片、隔膜和电解液；所述的负极片包括以下组分：多孔碳掺杂金属氧化物、导电炭黑和粘结剂。本发明的多孔碳掺杂金属氧化物呈梭形，用作锂离子电池负极材料可以提升锂离子电池的循环稳定性和倍率性能；本发明的锂离子电池具有库伦效率高、充放电比容量高、倍率性能良好、循环性能良好等优点。

微功耗大容量锂离子动力电池组管理装置 915

 0

一种微功耗大容量锂离子动力电池组管理装置,用于多节串联的锂离子动力电池组的充放电保护和充电均衡管理,通过采用微功耗单节锂离子电池保护电路和带电平迁移控制的CMOS模拟开关实现电池电压的检测、控制信号电平的迁移和逻辑组合运算,控制电池组总充放电回路的通断,实现充放电保护,利用单节锂离子电池保护电路的充电保护和释放,控制电池充电保护后进行放电,实现间歇式的均衡控制,采用MOS管的源极跟随电路采样负载回路的电流信号,并利用单节锂离子电池保护电路的过电流及短路检测功能实现过电流及短路保护,采用MOS管的源极跟随电路和高耐压低压降稳压器构成公共控制部分的电源供应电路,采用TVS实现装置的静电放电保护。

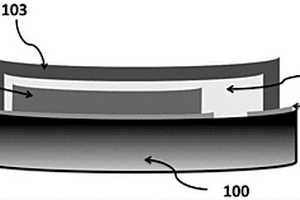

柔性全固态薄膜锂电池及其生产方法 889

 0

本发明属于高安全性储能的全固态锂离子电池技术领域，涉及一种具有柔性的全固态薄膜锂电池及其生产方法。相比传统薄膜锂电池，柔性全固态薄膜锂电池能在弯曲、扭折、拉伸过程中或固定状态下循环充放电。本发明中电池基片采用的聚合物膜(100)为超薄、超轻质柔性膜，正极采用的薄膜层(101)为非晶态含锂化合物，这种结构提高了电池的能量密度。生产方法中减少了高温退火流程、制备阻隔层流程，简化了电池生产的复杂度。

废旧锂离子电池电解液回收处理方法 755

 0

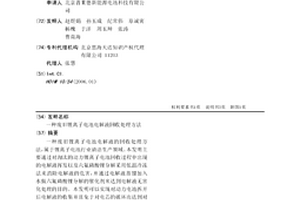

一种废旧锂离子电池电解液的回收处理方法，属于锂离子电池行业清洁生产领域。本发明主要通过对淘汰的动力锂离子电池回收过程中出现的电解液挥发以及六氟磷酸锂分解采用低温冷冻法来消除电解液的危害，并通过电解液蒸馏加入水做六氟磷酸锂分解的催化剂来达到电解液无害化处理的目的。本发明可以实现对动力电池拆开后电解液的收集并且免于对电芯的破坏而达到对电池材料回收前处理的要求。

锂离子电池强制内部短路安全性评估方法 769

 0

本发明公开了一种锂离子电池强制内部短路安全性评估方法。在待评估的锂离子电池密闭壳体上开启小孔，使得电池内外部压力保持一致，然后用过充电方法强制锂枝晶在负极生成直至刺穿隔膜造成内部短路，考察此时电池是否发生热失控现象来评估其安全性能。本发明方法操作简便，可以真实模拟充电过程中极端条件下锂枝晶产生刺穿隔膜造成内部短路的情况，而且新生成的锂枝晶表面状况相同，预期重现性良好。

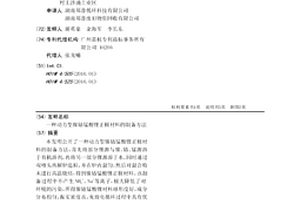

动力型镍钴锰酸锂正极材料的制备方法 1000

 0

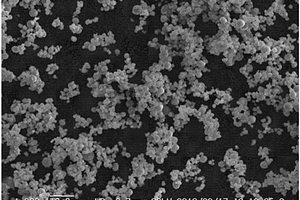

本发明公开了一种动力型镍钴锰酸锂正极材料的制备方法，首先将部分锂源与镍、钴、锰源溶于有机溶剂，再将另一部分锂源溶于水，同时通过双喷头热解炉造粒，并在炉内混匀，然后对混合粉末进行高温烧结，得到镍钴锰酸锂正极材料。该制备过程中不产生NH4+、Na+等离子，极大降低了对环境的污染，所得镍钴锰酸锂材料球形度好，成分分布均匀，振实密度高，充放电循环过程中具有优异的循环稳定性，并且首次放电比容量显著提高。

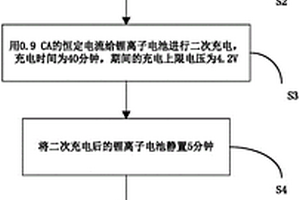

锂离子电池化成方法 691

 0

锂离子电池化成方法包括以下步骤：首次充电步骤：用0.2CA的恒定电流给锂离子电池进行首次充电，充电时间为120分钟；首次静置步骤：将首次充电后的锂离子电池静置5分钟；以及二次充电步骤：用0.9CA的恒定电流给锂离子电池进行二次充电，充电时间为40分钟；以及老化步骤：将充电后的锂离子电池在35摄氏度至55摄氏度的温度下老化3天至7天。本发明在多次充电中针对SEI膜的形成过程的不同阶段选用不同的电流进行充电，不但提高电池充放电效率，有效防止充放电过程中溶剂分子的共嵌入，避免了因溶剂分共嵌放电极材料造成的破坏，因而大大提高了电池的循环性能和使用寿命。

电动汽车用锂离子电池芯包生产系统以及生产方法 606

 0

本发明涉及在汽车用锂离子电池芯包的生产工序中对阳极、阴极、分离膜进行缠绕制作芯包的系统和方法。锂离子二次电池的生产工序分为电极制造工序和组装工序，电极制造工序分为搅拌、涂覆、干燥、压附切割，组装工序分为缠绕、芯包插入和电解液注入、封入工序，锂离子二次电池特性根据阳极和阴极的状态和层叠、缠绕方法而大不相同。因此，本发明欲提供如下的电动汽车用锂离子电池芯包的生产系统和方法，即，在对已制造的阳极、阴极、分离膜进行缠绕制作芯包时，以芯包的一个图案为单位构成切割面时，在阳极切割面进行粘带以通过切割倒角效果防止产生短路，用缠绕起始点胶带进行加固使得能进行无阳极板变形的稳定缠绕，提供高效率的锂离子二次电池。

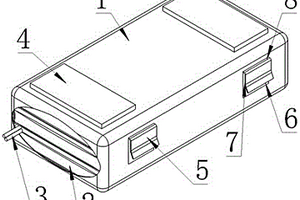

易固定式锂电池组 629

 0

本发明涉及锂电池组技术领域，尤其涉及一种易固定式锂电池组。本发明采用的技术方案是：一种易固定式锂电池组，包括长方体电池组外壳，所述电池组外壳由绝缘材料制成，所述电池组外壳内部设有三个上下分布的锂电池，所述电池组外壳的一侧设有电池组接线端，所述电池组外壳上下两端面上分别设有厚度为1.5mm的绝缘垫片，所述电池组外壳的左右两侧分别设有用来固定整个电池组的卡合结构，所述卡合结构由易于装配的卡合斜面、与所述电池组外壳侧面平行的卡合面和与所述电池组外壳上下端面平行的支撑面组成。本发明的优点是：本发明的锂电池组在使用时固定更方便，并且电池组在工作时散热性能更好，电池组的使用寿命更长。

高能量密度锂离子电池的制备方法 780

 0

本发明公开了一种高能量密度锂离子电池的制备方法，该锂离子电池同时掺杂三价元素铝、四价元素和二价金属元素取代正极材料中的元素钴得到高电压钴酸锂正极活性物质，以天然石墨、人造石墨、中间相碳微球、硬碳、钛酸锂作为负极活性物质，制得的锂离子电池具有很高的比电容，循环稳定性好，适用于电动汽车高能量密度、大功率放电的需求，且该制备工艺简单，制备流程大大缩短，能显著降低能耗。

高导热柔性石墨烯复合材料及其制备方法和锂离子电池 892

 0

本发明涉及一种高导热柔性锂离子电池负极石墨烯复合材料的制备方法，包括如下步骤：将石墨棒浸泡在无机盐溶液使石墨棒被充分浸润；以石墨棒为阳极、铂片电极为阴极、无机盐溶液作为电解液组装成电解池体系，并在阴极与阳极之间施加恒定电压进行电化学剥离；取出阳极和阴极后，对电解液进行超声处理；对电解液离心，取上层液体得到石墨烯/SnO2复合物的水溶液，将石墨烯/SnO2复合物的水溶液进行抽滤后得到石墨烯复合材料；无机盐溶液选自锡酸钠溶液和锡酸钾溶液中的一种。还包括一种高导热柔性锂离子电池负极石墨烯复合材料及锂离子电池。上述高导热柔性锂离子电池负极石墨烯复合材料及其制备方法和锂离子电池的散热性能和稳定性较好。
