有色金属材料制备及加工技术理论与应用

颗粒氯化锂的生产工艺技术及装置 806

 0

本发明提供一种氯化锂的干燥工艺技术及装置,涉及化工原料的制备。在氯化锂的生产中,需将中间产品氯化锂母液制成颗粒状,本工艺采用流化喷雾干燥技术,将浓度为150～320g/l的母液在压缩空气的作用下,通过喷嘴使其雾化,定量喷入造粒塔内,塔内的晶种将细雾附着成团粒,在热空气的作用下,将其干燥制成粒度为Φ1～8mm的颗粒,含水量小于0.5%。该工艺可用于大规模工业化生产,直收率达92%,可直接用于电解法生产金属锂及作其他化工原料。

锂离子电池正极材料及其制备方法 1029

 0

本发明提供了一种锂离子正极材料及其特备方 法，其化学通式为LiNi1－x－ yCoxMyO2，其中， 0≤x＜1，0＜y≤0.8，0＜x+y＜1，M是选自Ti、Mg、Cr和 Mn中的一种或几种元素；制备时将称好的原材料加入混料球 在球磨机中进行混合、球磨，使原材料混合均匀，获得均匀的 原料混合物，然后再经过预烧和合成工艺，可制得高比容量(≥ 165mAh/g)、低成本的正极材料。该材料可取代钴酸锂材料， 用于生产高容量产品，可提高市场竟争的能力。

可再充电锂离子电池 689

 0

公开了一种可再充电锂离子电池包括:包含第一集电器以及第一集电器上的阳极活性材料层的阳极;包含第二集电器以及第二集电器上的阴极活性材料层的阴极;以及包含非水性有机溶剂和锂盐的电解质。至少第一和第二集电器中的一个包含金属沉积于其上的刚性聚合物膜。

钨酸锂在制药中的应用 773

 0

本发明公开了钨酸锂在制药中的应用,特别是在治疗神经退行性疾病、糖尿病引起的神经病变、脑缺血包括脑功能障碍药物的制备中应用。由于钨酸锂阴、阳离子都有活性,二者发挥协同作用,可以更好地抑制GSK-3的活性。通过抑制GSK-3Α的活性,降低AΒ的生成,以减少SP;通过抑制GSK-3Β的活性,抑制TAU蛋白的过度磷酸化,以减少NFT。通过提高皮质神经元内BDNF的含量,在缺血缺氧状态下,促进神经细胞的存活和损伤修复,改善学习记忆功能障碍。

锂离子电池正极材料及其制备方法 677

 0

本发明公开了一种锂离子电池正极材料及其制备方法，正极材料为层状结构的氧化镍钴锰锂，化学成分LiNi1-x-yCoxMnyO2，其中0.15≤x≤0.3，0.2≤y≤0.4。用共沉淀方法制得氧化镍钴锰锂粉体，选择金属磷酸盐作为包覆物质，包覆量为正极材料质量的0.5～1.5%。利用流化床技术得到表面包覆磷酸锌的氧化镍钴锰锂。该方法包覆改性后的电池材料比容量高，高温下循环稳定性好。

新能源汽车无须地上充电用锂电池作启动的可再生能源交流发电机组纯电动车 998

 0

本发明关于新能源汽车世界版无须地上充电锂电池作启动的可再生能源交流发电机组纯电动车，涉及新能源汽车的动力来源用交流发电机本能可再生能源电力推进的纯电动车领域。结构由锂电池组、电动机、发电机与能量转换装置的电源整流器、变压器、时间继电器及电流转换器组装成一台可再生能源动力来源的“机器”。发明原理：把“地球最开始旋转起来的能量”就是从“原始太阳”的“旋转园盘”中得到的最原始“动力来源”的绝对原理应用在本发明中的交流发电机组中电动机最开始是怎样转动起来的——电动机最开始转动起来的能量就是从“原始太阳”的“旋转园盘”锂电池组中得到的(第一原动力)——全球通用新能源汽车内的锂电池。

直接制备液态六氟磷酸锂的方法 864

 0

本发明公开了一种直接制备液态六氟磷酸锂(LiPF6)的工艺方法，在稳定剂和催化剂存在的条件下，利用五氯化磷直接在溶剂中与氟化锂直接制备液态六氟磷酸锂。本发明工艺简单，对生产设备无特殊要求且所有反应在同一设备中进行，生产过程中无腐蚀性、剧毒原料且不产生任何废弃物对环境没有污染；所制备的液态六氟磷酸锂产率高、纯度高、稳定性强，在100℃下不易分解，且可以直接可以配制成高纯度电解液。

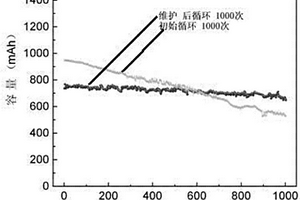

容量恢复型锂离子电池的维护方法 1053

 0

本发明克服现有技术中锂离子电池容量得不到有效恢复的不足，提供一种容量恢复型锂离子电池的维护方法。容量恢复型锂离子电池的维护方法，步骤为：（1）、破坏SEI膜；（2）、加入SEI膜修复剂；（3）、化成、密封。本发明的有益效果是：利用简单的设计，使形成的SEI膜破坏后重新再生，使得锂离子电池的使用寿命由原来的1000次以上提高到3000次到5000次以上，而且可以反复再生，在再生过程中电池容量得以有效恢复。

铌掺杂钴锰酸锂复合正极材料的制备方法 725

 0

本发明涉及一种铌掺杂钴锰酸锂复合正极材料的制备方法，包括如下步骤：（1）按化学式LiNbaCobMn1-a-bO2，其中a为0.03-0.05，b为0.2-0.3，称取草酸锂，氯化钴、硝酸铌和硫酸锰作为原料，将上述草酸锂，氯化钴、硝酸铌和硫酸锰溶于去离子水中，配置成混合溶液，然后加入络合剂聚丙烯酸，混合均匀后，恒温水浴中机械搅，得到溶胶；（2）将上述溶胶置于恒温水浴中，蒸发浓缩得到固体湿凝胶，取出后置于烘箱内烘干后，球磨得到干凝胶粉末；将干凝胶粉末烧结得到产品。本发明制备的锂离子电池用复合正极材料，掺杂铌改性以提高其离子扩散性能，采用钴锰材料复合以提升材料的比容量和热稳定性，使得该正极材料具有较高比容量和循环稳定性。

磷酸铁锂材料的制备方法 811

 0

本发明公开了一种制备磷酸铁锂材料的方法。该方法包括：将碳源、锂源、铁氧化物和磷酸在水中混合并直接在烘箱中以80-120℃烘干5-10小时；将得到的固体产物在非氧化性气氛中于600-900℃恒温焙烧1-18h，冷却至室温，制得磷酸铁锂材料粉末。本发明工艺简单易行，不产生对环境污染的气体，制备出的磷酸铁锂材料晶体结构好、纯度高、比容量高、产品性能稳定，适合进行工业规模化生产。

锂离子电池用石墨烯-锑复合材料的制备方法 702

 0

本发明一种锂离子电池用石墨烯-锑复合材料的制备方法：在0℃冰浴下，将纯化的石墨材料分散到浓硫酸、KMnO4中反应，得到石墨纳米材料，分散在去离子水中，得到石墨烯溶液；将Sb源、Ni源和Co源混合于无水乙二醇中，制得含锑前躯体溶液；在石墨烯溶液中加入上述含锑前躯体溶液，并在溶液中加入KBH4反应，收集反应产物，得到复合材料粉末。本发明制备的锂离子电池用石墨烯-锑复合材料，采用特定工艺处理后的石墨烯，将锑、镍和钴等元素均匀的分布在石墨烯中，使得该复合材料在用于锂离子电池时，具有较高的能量密度和循环稳定性，使得锂离子电池具有高的比容量以及较长的使用寿命。

磷酸锰锂正极材料及其制备方法 676

 0

本发明涉及一种磷酸锰锂正极材料及其制备方法。该正极材料是方型颗粒形貌，颗粒粒径为0.5μm~1μm。该制备方法，是按摩尔比为1~1.2 : 1称取磷源和锰源材料，再取该磷源和锰源材料质量总和的5-15%碳源化合物和1-10%表面活性剂，配成固含量为10~50%的悬浮液，经水热反应后过滤、洗涤干燥得方形磷酸锰前躯体，再与锂源充分混合，在氮气气氛保护下高温烧结后自然冷却。本发明所制备材料具有完整的晶体结构，无杂质峰，在室温0.1C电流下，首次放电比容量达到150mAh/g，具有良好的循环性能。

含有石墨烯的锰酸锂正极极片的制备方法 847

 0

含有石墨烯的锰酸锂正极极片，由涂覆材料涂覆在铝箔的表面构成，涂覆材料由正极材料、导电剂、粘结剂组成，其特征是，其重量百分比为正极材料：75～94%、导电剂：1～15%、粘结剂：5～10%。本发明的有益效果是：含有石墨烯的锰酸锂正极极片的制备方法制得的正极极片提升了电池的容量、循环性能和倍率性能，提高了石墨烯的有效利用率。

低纹波锂电池充放电实现方法 1093

 0

本发明涉及一种低纹波锂电池充放电实现方法，该法采用双向开关电源对锂电池进行充放电，其中，所述开关电源的功率电路为双向半桥/同步倍流整流的双向DC/DC变换电路，控制电路采用电感充电电荷控制，以及采用双PI调节器和二极管自动选择电路，从而实现对锂电池的恒流充电、恒压充电和恒流放电，实现从恒流充电自动向恒压充电状态平滑转换。本发明还通过将滤波总电感电流iL作为控制对象，实现对锂电池超低纹波的充放电。

锂离子电池硅碳复合材料的制备方法 692

 0

本发明属于锂离子电池技术领域，尤其涉及一种锂离子电池硅碳复合材料的制备方法；步骤包括：1)将硅基材料和膨胀石墨按（0.1～30）：1的比例混合，然后加入到有机溶剂中得到混合物；2)将步骤一得到的混合物进行搅拌处理，搅拌时间为2～15h，然后再进行超声波处理，处理时间为1～10h，使得硅基材料分散在膨胀石墨的空隙中；3)将步骤二处理得到的混合物进行分离处理；4)将步骤三得到的固体放在干燥箱内进行干燥处理；即得到硅碳复合材料。本发明是将特性明显的膨胀石墨运用在高能量密度的硅负极材料中，提高了硅碳材料的循环寿命和首次效率，解决了硅基材料在循环过程中的容量衰减快的问题。

过渡金属复合氢氧化物及锂复合金属氧化物 872

 0

本发明涉及一种含有Li以外的碱金属和SO4及过渡金属元素、所述碱金属的摩尔含量相对于所述SO4的摩尔含量的摩尔比为0.05以上且小于2的过渡金属复合氢氧化物，以及将所述的过渡金属复合氢氧化物与锂化合物的混合物保持在650～1000℃的温度下进行烧成所得到的锂复合金属氧化物。将本发明的锂复合金属氧化物用于正极活性物质的非水电解质二次电池与以往的锂二次电池相比，容量和输出特性更优异，尤其是在需要高容量和高电流速率下的高输出的用途中，即，汽车用、或电动工具等动力工具用的非水电解质二次电池中极其有用。

自均衡锂离子电池 1045

 0

本发明公开了一种自均衡锂离子电池，该电池包含磷酸铁锂正极、负极、隔膜、电解液，及外壳，该外壳包含盖板组件及壳身，该盖板组件包含：盖板，正极柱组件，负极柱组件，设置在盖板中央的具有螺纹凸缘的注液口，该注液口向盖板外侧凸起形成管状空腔，该管状空腔直径大于注液机针头，该管状空腔的内壁设有螺纹；及，设置在注液口上的拆卸式安全阀，通过该安全阀的拆卸，可以反复对电池的电解液进行补充。本发明提供的电池结构，有效地提高了锂离子电池的一致性、可靠性、环境适应性及循环使用寿命，并可实现大电流均衡，解决了现有保护板均衡电流小，可靠性差的难题，特别适用于使用大容量锂离子电池的储能、轨道交通及电动汽车领域。

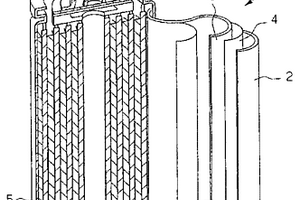

锂离子二次电池 697

 0

本发明提供具有正极、负极、介于正极和负极之间的隔板和把锂盐溶解于非水溶剂中的电解液的锂离子二次电池,其中,隔板由含有碱性固体微粒和复合粘合剂的多孔膜层构成,多孔膜层被接合在正极或负极上,复合粘合剂由主粘合剂和副粘合剂构成,主粘合剂由聚醚砜构成,副粘合剂由聚乙烯吡咯烷酮构成。

空气膨胀吸湿/溴化锂吸收式制冷方法及其机组 796

 0

本发明公开了一种空气膨胀吸湿/溴化锂吸收式制冷方法以及应用这一方法设计的空气膨胀吸湿/溴化锂吸收式制冷空调机组。采用高速变频电机直接驱动的逆升压开式空气膨胀吸湿制冷技术,在一个机组中实现了三个制冷过程、一个加热过程和两个不同形式的空调冷风换热过程,大大提高了空气膨胀制冷的制冷效率;机组以空气和水为制冷工质,实现了完全绿色环保。本发明的优点是:速度高、体积小、重量轻、流量大、制冷效率高、负荷调节方便、无任何污染等。本发明中仅空气膨胀吸湿制冷级的制冷效率3.0-4.0;整机复叠制冷后的制冷效率最高可达6.0左右。

制备甲基锂的方法 1038

 0

甲基锂通过使氯代甲烷与锂金属在含有甲基四氢呋喃的芳族有机溶剂中的分散体反应而制得。

锂离子电池的正极活性材料LiCoO2的二步合成制备新方法 744

 0

本发明涉及用于锂离子电池正极材料的制备方法,这种正极材料为金属氧化物LiCoO₂。二步合成法制备这种材料的步骤是:以计量比的钴化合物、锂化合物为合成原料,在有机溶剂乙醇或丙酮的作用下研磨混合均匀,首先在450℃的温度处理6小时,待冷却后取出研磨,然后在6MPa～10MPa的压力下压成块状,最后在900℃的温度下合成12～36小时而制得。该制备方法所合成的产物具有比容量高、充放电循环性能优良,其充放电循环前十五次放电的平均比容量高达143mAh/g,而且其制备工艺也相对简便。

凝胶态聚合物锂离子电池电解质及其制备方法和应用 851

 0

本发明公开了一种支撑的掺杂纳米颗粒的锂离子电池凝胶聚合物电解质及其制备方法与应用。所述电解质的制备方法是先将纳米颗粒掺杂在共混物PEO与P(VDF-HFP)中,用溶剂溶解得到凝胶;然后将未活化的机械强度很好的支撑物隔膜在凝胶浸泡,取出晾干后得到聚合物膜;最后将膜干燥后,在手套箱中浸泡于电解液,即得到电解质。本发明的聚合物电解质具有更高的离子电导率和机械强度;同时,制备时间短,生产效率高,与现有制备液态锂离子电池的设备兼容,大大减少了工业化所需的生产成本。

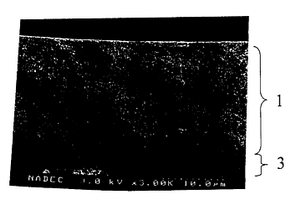

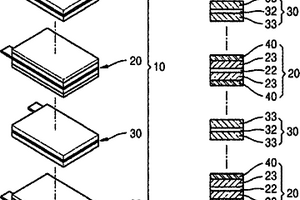

锂二次电池 945

 0

本发明涉及锂二次电池。该锂二次电池包括:正电极,包括正电极活性材料层;负电极,包括负电极活性材料层;电解质;和无机绝缘隔离涂层,涂覆在活性材料层的至少一个上。正电极活性材料层和负电极活性材料层的尺寸和形状基本相同,从而有利于正电极和负电极的布置。

软包锂离子电池封装方法 1115

 0

本发明公开了一种软包锂离子电池封装方法,其包括以下步骤:固定待封装电池;刺破待封装电池的气袋,对气袋进行抽真空;以及封装待封装电池;在上述所有步骤中,待封装电池的气袋与电池主体的连接部位一直高于电池主体。采用本发明软包锂离子电池封装方法封装电池时,电池的气袋与电池主体的连接部位一直高于电池主体,因此电解液回流至电池主体,抽真空时电解液不易被抽出,因此有效减少了电池外包装材料被电解液污染和腐蚀,显著提高了电池性能的一致性。

多串锂离子电池保护板检测装置 813

 0

一种多串锂离子电池保护板检测装置,所述的检测装置包括至少一路以上电压发生电路,所述的电压发生电路包括输入电源,调压芯片,所述的输入电源通过调压芯片与显示模块连接,所述的电压发生电路通过多路切换电路与多档电压选择电路连接,所述的多路切换电路,多档位发生电路分别通过驱动电路与控制器连接,所述的调压芯片的调压端与输出端之间设有电阻R12,调压端分别通过继电器的常开触点和电阻R11接地和多路切换电路与多档电压选择电路连接,所述的继电器通过驱动电路与控制器连接;能够精确模拟多串锂离子保护板在各种测试条件下的电压值,检测速度快,精度高。

微反应器自燃法合成纳米级锂离子动力电池负极材料的方法 1102

 0

本发明提供一种利用微反应器自燃合成纳米级锂离子动力电池负极材料的方法。本发明是以金属的可溶性盐或其化合物的纳米粉体为原料,并按照材料的化学计量配比进行配料,再加入一定量的助燃剂,溶于水中形成溶液或均匀分散的乳浊液,并用纤维质的棉花或纸类将溶液或乳浊液全部吸收,令其自燃得到前驱体,再将前驱体于炉中烧结,即可制得负极材料。该法不仅工艺简单,大大缩短了反应时间,降低了烧结温度,符合环境要求,适合大规模生产,而且瞬间燃烧使材料结晶度高,避免了锂离子的损失,制得粉体粒径极小,粒度和元素分布均匀,提高了材料的性能,适合做动力电池使用。

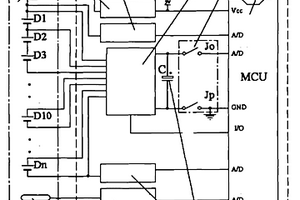

锂电池组内各单体电池电压均压的方法及其装置 1014

 0

本发明涉及一种锂电池组内各单体电池电压的均压方法及其装置,包含盒体、锂电池组和上面设置有电子开关组件、储能元件、采样电子开关和单片机的电气线路板。电子开关组件由一组一端分别与单体电池串联后形成的电极引出脚电气相连、另一端与储能元件的引出脚及单片机的信号输入/输出脚电气相连的电子开关组成。由单片机控制电子开关的开合,执行对各单体电池的电压采样,并按需闭合相应电子开关,将电压偏高单体电池中的多余电能取出并储存于储能元件中,使之电压降低,再将储能元件中所储存的电能转送到电压偏低的单体电池中去,使之电压升高,在单片机的自动控制下自动地按需转移电能,最终使锂电池组中的各单体电池电压趋于一致,实现均压,有利于节能和提高锂电池组的工作寿命。

模块化锂动力电池及其管理系统和管理方法 763

 0

本发明提供了一种模块化锂动力电池及其管理系统和管理方法,通过独立的两种方式将重要的电芯电压、电流参数进行采集;充放电保护开关控制模块采用独立的两条路径传输,从而通过提供冗余大大提高系统的可靠性。此外通过同时使用参数阈值和参数梯度(单位时间变化率)作为控制状态判断依据,具有一定故障预测性;根据不同参数之间的相关性对获得的参数进行分析,具有一定容错能力;CAN总线通信使用中继和动态设定通信优先级的算法,保证故障状态迅速传递至系统主控端。模块化锂动力电池的连接扩展方式包括系统间的电气连接和通信连接。

商业化尖晶石型钛酸锂的改性方法及其所得物 856

 0

本发明涉及电池材料技术领域，尤其是涉及一种商业化尖晶石型钛酸锂的改性方法及其所得物；本发明在研究商业化尖晶石型钛酸锂的基础上对其进行低温回火处理；该方法不仅工艺简单，而且通过低温回火处理使商业化尖晶石型钛酸锂的晶格趋于完善以及材料的粒径分布趋于均一，大大提高了现有商业化尖晶石型钛酸锂的电化学性能。

三甲基硅醇锂的制备方法 856

 0

本发明涉及一种三甲基硅醇锂的制备方法，该方法是在N2保护下，以无水乙醇、甲醇或丁醇与环己烷为混合溶剂，用氢氧化锂原料与六甲基二硅氧烷反应制备三甲基硅醇锂，该方法具有合成工艺简单、原料便宜易得，成本低廉的特点。所得三甲基硅醇锂作为引发剂主要用于引发环三硅氧烷开环聚合制备嵌段聚硅氧烷或单端官能团聚硅氧烷。
