本实用新型公开了一种具有散热效果的锂电池存放装置,包括底座,所述底座内顶部固定安装有半导体制冷器,所述底座两侧设有通风口,所述通风口内顶部固定安装有散热风扇,所述底座顶部固定安装有放置外框,所述放置外框内底部等间距固定安装有减震器,所述放置外框内顶部等间距固定安装有缓冲弹簧,所述减震器顶部固定安装有存放内框,所述存放内框和放置外框外表面均等间距开设有散热孔,所述存放内框内部两侧等间距开设有六组滑槽,六组所述滑槽之间滑动连接有锂电池本体,所述锂电池本体之间的存放内框内部均固定安装有散热板,本装置可以进行较为稳定的缓冲减震,同时具有较好的散热能力,实用性较强,应用前景广泛。
本发明公开了一种低热固相反应制备掺锰磷酸锌锂黄绿色荧光粉的方法,以锌盐粉末、锂盐粉末、锰盐粉末、碳酸钠粉末为原料,加入模板剂,在室温、常压的条件下混合后研磨,接着让反应混合物静置,然后用水洗去反应混合物中可溶性的无机盐副产物,过滤,将滤饼烘干,得到掺锰磷酸锌锂黄绿色荧光粉。本发明与现有技术相比较,具有反应不需要溶剂、反应条件较温和、易控制、工艺简单、原料来源广等优点,得到的产品在520-530nm发较强的荧光,是一种发黄绿光的荧光粉。
本发明公开了一种便携式锂电冷藏箱,其包括:箱体,其的内部设置有金属内胆;箱盖,其可转动的设置在所述箱体的上方,所述箱盖上设置有把手;制冷组件,其包括锂电池、冷却水箱、半导体制冷板、第一吸水棉和散热板,所述锂电池设置在所述箱盖中,所述冷却水箱设置在所述把手中,所述半导体制冷板设置在所述金属内胆的下方,所述散热板设置在所述半导体制冷板的下方,所述散热板的下表面设置有若干散热片,相邻两个散热片间构成散热槽,所述第一吸水棉填充至散热槽中,所述锂电池与所述半导体制冷板电性连接,所述冷却水箱通过水管与所述第一吸水棉连接。本发明能够快速的将半导体制冷板产生的热量带出,具有提高半导体制冷板制冷效果的特点。
本发明公开了一种磷酸锰铁锂复合材料及其制备方法,由以下质量份数配方成分组成:磷酸二氢铵10‑12份、乙二醇5‑7份、磷酸三盐6‑10份、锂源5‑7份、锰源4‑6份、铁源6‑8份、碳源7‑9份、三价铁源6‑8份、二氧化锰4‑6份、硫酸锰1‑3份、硫酸亚铁4‑8份、磷酸亚铁锰铵5‑7份,本发明环保无污染;不需要加热控温,也无需精确控制沉淀过程中混合液的pH值,工艺简单,控制方便,适合产业化;可以在颗粒表面形成碳包覆层,抑制结晶粒径进一步增大,缩短锂离子传导距离;可以降低磷酸锰铁锂复合材料的阻抗和极化,显著提高材料的导电性和倍率性能。
本发明的钛、钡活化磷酸铁锂正极材料,其化学通式可表述为:Li?Tix?BayFePO4,x=0.00002-0.00005,y=0.0003-0.003;其中Li、Ti、Ba、Fe、P的mol比为:1mol?Li∶0.00002-0.00005mol?Ti∶0.0003-0.003mol?Ba∶1mol?Fe∶1mol?P;由于掺杂少量取代钛、钡,有利于控制产物的形貌和粒径,获得稳定的磷酸铁锂化合物,其晶格得到了活化,提高了锂离子扩散系数,其首次放电容量达160.52mAh/g;其充放电平台相对锂电极电位为3.5V左右,初始放电容量超过168mAh/g,100次充放电循环后容量约衰减1.2%左右;与未掺杂的LiFePO4对照实施例相比,比容量和循环稳定性有较大的提高。
一种恒压1.5V锂电池,包括电池外壳、电池盖帽,圆柱形电芯,锂电池保护板,密封圈和青稞纸,所述电池盖帽贴于锂电池保护板顶面,作为电池正极输出,锂电池保护板下部接出正极线并通过一镍片与电芯正极连接,密封圈套于锂电池保护板外、置于电池外壳内,青稞纸贴于密封圈底部,锂电池保护板包括集成电路U1,降压电感L1,电容C1、C2以及电阻R1。由于本实用新型将电池盖帽通过贴片工艺贴于锂电池保护板顶面而形成电池的整体输出,大大地简化了电池内部结构,在完成工作的同时给整个电路的设计节约了大部分空间,从而使生产组装工艺相对简单,本产品具有过充、过放、过流、过温、短路保护功能,容量高、电池输出电压稳定、寿命长等特点。
本发明公开了一种石墨烯锂电池复合材料及其制备方法,按重量份计包括以下组分:锂电池正极材料20~40份、改性石墨烯15~29份、聚乙烯醇8~16份、聚乙二醇5~9份、醋酸二甲酯3~7份、聚对苯二甲酸乙二醇酯5~7份、稀土混合物2~6份、二氧化锗8~12份、氢氧化钾溶液3~5份、无水乙醇40~70份、丙烯酰胺2~4份和二氧化钛3~5份。其制备方法包括物料混合、水浴加热和碳化。本发明的石墨烯锂电池复合材料及其制备方法,提高了石墨烯在使用过程的稳定性,使得石墨烯更好地发挥作用。
本发明公开一种LiPrxMn2‑xO4锂离子电极材料及其制备工艺。该材料是以碳酸锂、二氧化锰、醋酸镧为原料,通过球磨、高温煅烧固相法合成LiPrxMn2‑xO4锂离子电极材料。该工艺简单、易控制,制备的电极材料成分均匀,电率高。
本发明公开了一种废旧三元锂电池湿法回收方法,属于废旧锂电池回收及化工生产废水协同处理技术领域,该方法步骤包括:(1)碱洗预处理;(2)酸洗;(3)单宁酸废水联合处理;(4)钴镍分级沉淀回收。本发明合理利用了酸、碱洗过程中的剧烈产热作为后续工序的能源,有效利用了含单宁废水中的有效成分实现了三元锂电池中各有价金属组分的提纯和回收,提高了药剂利用率,降低了分离难度和溶剂投加量,降低了处理成本,实现废旧锂电池中钴、镍元素的高效回收。
本发明公开了碳负载二氧化钛掺杂氢化铝锂储氢材料,由氢化铝锂和原位生成的碳负载二氧化钛TiO2@C混合机械球磨制得。所述碳负载二氧化钛TiO2@C的微观形貌为直径1μm的三维花状,由钛酸丁酯在丙三醇和乙醇混合溶液中加热反应生成的沉淀煅烧后制得;碳负载二氧化钛TiO2@C的添加量占总质量的2‑8 wt%。其制备方法包括:1)原位生成的碳负载二氧化钛制备;2)碳负载二氧化钛掺杂氢化铝锂储氢材料的制备。作为储氢领域的应用,催化剂掺杂量为2‑6 wt%时,体系放氢温度降至57‑69℃,放氢量达到7.12‑7.36 wt%。本发明具有以下优点:1、原位生成的碳负载二氧化钛有效地降低氢化铝锂的放氢温度,具有高的最终放氢量;2、具有成本低廉、制备工艺简单、反应可控和易于大规模制备。
本发明涉及镍钴锰酸锂正极材料,具体说是一种钴镍锰锂电池正极材料的制备方法,其包括将固态Mn(NO3)2、CoCO3和Ni(NO3)2·6H2O混合并球磨;再将上述混合颗粒和固态Li2CO3混合投入旋转的滚筒内腔中甩出再次投入所述滚筒内腔中,得到混合均匀的混合物,加入分散剂进行机械活化;然后干燥得到前驱体;将前驱体在电阻炉内进行预烧;预烧后进行研磨,再将研磨后的物料置于回转式焙烧炉内;在焙烧炉内物料随着炉体的转动而运动,最后获得钴镍锰锂电池正极材料。本发明首先利用球磨机对三元材料进行球磨,使得材料粒径均匀,再利用离心力和风扇使得混合的物料实现无规则循环运动,从而达到混料均匀无死角的目的;再通过预烧和焙烧获得电化学性能优良的钴镍锰酸锂正极材料。
本发明的铋、钡活化磷酸铁锂正极材料,其化学通式可表述为:LiBi?xBay?FePO4,x=0.00002-0.00005,y=0.0003-0.003;其中Li、Bi、Ba、Fe、P的mol比为:1mol?Li∶0.00002-0.00005mol?Bi∶0.0003-0.003mol?Ba∶1mol?Fe∶1mol?P;由于掺杂少量取代铋、钡,有利于控制产物的形貌和粒径,获得稳定的磷酸铁锂化合物,其晶格得到了活化,提高了锂离子扩散系数,其首次放电容量达160.52mAh/g;其充放电平台相对锂电极电位为3.5V左右,初始放电容量超过168mAh/g,100次充放电循环后容量约衰减1.2%左右;与未掺杂的LiFePO4对照实施例相比,比容量和循环稳定性有较大的提高。
本实用新型提供一种用于锂电池正极材料的除磁装置,其用于锂电池正极材料生产的喷雾干燥工段,其包括有:冷水槽、冷水机、进水管、出水管和除磁件,冷水槽的上端设有进水口,冷水槽的下端设有出水口;冷水机设有给水口和回水口;进水管连通给水口和进水口;出水管连通回水口和出水口;冷水槽、冷水机、进水管和出水管之间形成有冷却循环通道;除磁件设置在冷水槽内,水能够通过冷却循环通道给除磁件降温。冷水能够不断地给除磁件降温,从而使除磁件的稳定保持在60度以下,保证除磁件的磁性不会减退,进而使得除磁装置能够应用于锂电池正极材料的喷雾干燥工段,提高除磁效果。
本实用新型公开了一种锂电池点焊机,属于锂电池用焊接设备技术领域。该锂电池点焊机包括操作平台,所述操作平台的表面安装有控制系统,所述操作平台的内部安装有电动滑轨,所述电动滑轨的上端安装有焊接工装,所述操作平台的内部安装有数量为两个的机械臂,所述机械臂的表面安装有焊接电极。本实用新型通过设置冷却机构,当焊接电极发热时,处于冷却管内部的冷却液就能够吸收焊接电极散发出来的热量,降低了焊接电极的运行温度,以降低焊接电极因过热引发故障的概率,同时输液泵可不断置换冷却管与散热管内部的冷却液,此时冷却液能够吸收焊接电极更多的热量,进一步降低了焊接电极运行时的温度,从而提升焊接的精度及工作效率。
本实用新型公开了一种磷酸铁锂生产用倾斜式研磨结构,包括研磨箱、研磨筒、研磨球和收集箱,研磨筒的上端固定有研磨箱,研磨箱的上端固定有基板,基板的上端固定有电机,电机的输出端固定有转轴,转轴延伸进研磨箱和研磨筒的内部,研磨箱内的转轴表面固定有挡板,研磨箱内部放置有研磨球,研磨筒内的转轴表面从上到下依次固定有第一研磨棒、第二研磨棒和第三研磨棒,研磨筒的底端设有出料口,且出料口内侧套设有布袋,且布袋的下方放置有收集箱。本实用新型通过设置研磨球、研磨箱、研磨棒、研磨筒、挡板、转轴、布袋和收集箱,解决了磷酸铁锂的研磨不充分、不彻底和磷酸铁锂研磨后导出时易出现粉尘飞扬现象的问题。
本发明提供一种锂离子电池负极材料多孔Si/C复合材料的制备方法,属于锂电池技术领域。该方法是在充满氩气的手套箱中进行以下步骤的操作:称取硅粉和硫化锑粉末加入到球磨罐中,球磨得到混合粉末;将混合粉末分散到由乙醇和去离子水组成的混合溶剂中,搅拌得混合溶液A;向混合溶液A中依次加入碳源和NH4OH溶液,搅拌均匀,最后加入甲醛;连续搅拌20~30小时后过滤,并用乙醇洗涤多次,干燥得前驱体;将前驱体在还原性气体中,高温碳热还原,即可得到多孔Si/C复合材料。本发明的方法制备通过在Si的表面包覆电化学稳定的碳壳,且碳壳形成有多孔结构,可有效缓解硅在充放电过程中产生的应力,从而提高Si负极的循环稳定性。
本发明提供一种掺杂镧、铽的磷酸铁锂电极材料。该电极材料制备方法是用球磨工艺将Li2CO3、FeC2O4・2H2O 、Li2CO3、NH4H2PO4、镧(La)和铽(Tb)磨成微粉,再通过高温烧结工艺制备磷酸铁锂复合材料,磷酸铁锂掺杂稀土镧(La)和铽(Tb)原子,并代替了Li的位置,提高磷酸铁锂电极材料的导电率,制备的电极材料粉末电率高,容量大且工艺简单,具有良好的应用前景。
本发明公开了一种用于锂离子电池的氢氧化镍负极材料的制备方法。将二价镍盐用蒸馏水溶解,配成镍盐溶液;将氢氧化钾或氢氧化钠用蒸馏水溶解,配成氢氧化钾或氢氧化钠的碱溶液;控制反应温度为60?℃,在搅拌条件下将碱溶液滴加到镍盐溶液中,控制反应体系的pH值保持在11.0;反应结束后,经抽滤、洗涤、冷冻干燥后即得到用于锂离子电池的氢氧化镍负极材料。本发明制备方法工艺简单、条件容易控制、成本低廉,有利于大规模推广和生产,制得的氢氧化镍作为锂离子电池负极材料具有比容量高、电化学性能稳定可靠的特点,是一种非常有应用潜力的锂离子电池负极材料。

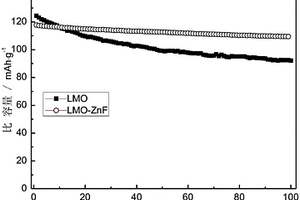

本发明公开了一种水热结合锌和氟复合掺杂制备具有优良循环及倍率性能的锰酸锂正极材料的方法。(1)将锰源和强氧化剂溶于蒸馏水中,一段时间后转移至反应釜中,然后将反应釜置于烘箱中,反应得到MnO2粉末;(2)将二氧化锰、锂源、氟离子掺杂源和锌离子掺杂源研磨得;(3)在马弗炉中将混合物烧结,随炉冷却至室温,研磨,烧结,自然降温至室温,即得到LiZnxMn2?xO4?yFy,其中:x=0.01~0.2,y=0.01~0.2。本发明成本低廉,工艺简单,能够制备出颗粒细小、结晶性良好、形状规则均一且表面光滑无棱刺的锌、氟复合掺杂的锰酸锂正极材料,材料的电化学性能,包括循环性能和倍率性能均得到较大的改善。
本发明属于锰酸锂的制备领域,具体说是一种锰酸锂前驱体的制备方法,其包括将MnSO4溶液和NH4HCO3溶液加入反应釜中搅拌反应;将上述反应产物洗涤、过滤后得到MnCO3;将MnCO3焙烧成Mn3O4;将Mn3O4加入H2O2中反应;再陈化,获得前驱体MnOOH。本发明利用MnSO4为底液制备MnCO3,再将MnCO3焙烧成锰氧化物,然后通过与加入双氧水获得前驱体,整个工艺流程较短,过程控制容易,且成本较低,为尖晶石锰酸锂的制备奠定了基础。
本发明公开了一种锂离子电池正极材料LiNi0.8Co0.1Mn0.1O2,该方法利用草酸与金属离子螯合形成溶胶‑凝胶,实现金属离子均匀混合,从而合成粒度大小分布均匀(在300~700nm之间)的锂离子电池正极材料LiNi0.8Co0.1Mn0.1O2。其制备方法包括以下步骤:1)前驱体的制备;2)锂离子电池正极材料LiNi0.8Co0.1Mn0.1O2的制备。作为电池正极材料的应用,在0.1 C恒流充放电50圈后,放电比容量为158~170 mAh g‑1。本发明具有以下优点:粒度大小均匀分布在300~700nm之间;比容量较高和循环稳定性好;制备工艺简单,节省制备成本,有望大规模生产。

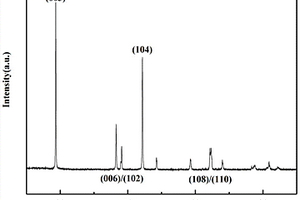

本发明为锂离子电池正极活性材料的一种制备方法。其特征是:以锂、镍和掺杂元素的氢氧化物或氧化物为原料,通过机械化学反应-后煅烧技术合成具有层状结构的掺杂镍酸锂。本发明具有合成设备简单,操作方便;适合大规模生产;合成温度较低;合成产物均匀,结构、性能稳定,比容量高;整个合成过程不产生任何废气、废水和废渣等许多优点,是一种先进的绿色环保合成工艺。

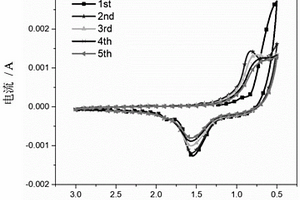

本发明公开了一种用矿物质制备锂离子电池负极活性材料的方法。将天然锌精矿用行星球磨机在500转/分钟转速下研磨2~4小时得到锌精矿负极材料,然后将其与乙炔黑、PVDF按7︰2︰1质量比制作电极,组装锂电池。电化学测试结果表明,锌精矿具有较好的电化学反应可逆性,其反应平衡电位约为1.2V(vs.Li/Li+),首次放电容量在800mAh/g以上,第50次充放电循环的比容量可达440mAh/g。锌精矿用作锂离子电池负极材料具有比容量高,反应电位合适,可逆性较好等特性,且具有资源丰富、价格低廉、回收价值高、环境友好等优点,本发明有望将天然锌精矿发展成为一种安全型高比容量锂离子电池负极材料。
本发明的锌、钡活化磷酸铁锂正极材料,其化学通式可表述为:LiZnxBayFePO4,x=0.00002-0.00005,y=0.0003-0.003;其中Li、Zn、Ba、Fe、P的mol比为:1mol?Li∶0.000020.00005mol?Zn∶0.0003-0.003mol?Ba∶1mol?Fe∶1mol?P;由于掺杂少量取代锌、钡,有利于控制产物的形貌和粒径,获得稳定的磷酸铁锂化合物,其晶格得到了活化,提高了锂离子扩散系数,其首次放电容量达160.52mAh/g;其充放电平台相对锂电极电位为3.5V左右,初始放电容量超过168mAh/g,100次充放电循环后容量约衰减1.2%左右;与未掺杂的LiFePO4对照实施例相比,比容量和循环稳定性有较大的提高。
本发明公开了一种锂电池SOH状态的预估方法,包括以下步骤:锂电池数据采集,提取健康因子构建特征向量,生成训练样本和测试样本;确定锂电池SOH状态的预估算法为蚁狮优化算法;定义算法参数和输出参数组;改进预估算法,输出最优输出参数组,改进指:通过调整精英蚁狮和普通蚁狮的随机游走对应权重值,控制不同迭代阶段搜索平衡,输出最优输出参数组;结合最优输出参数组,通过支持向量回归模型对所述测试样本集进行预测,输出所述SOH预估值。根据上述技术方案,可以支持以更少的迭代次数输出最优的参数组,以更少的代价,提高模型训练的泛化能力和拟合能力,以实现精确、实时地对锂离子电池SOH进行估计,提高准确度和收敛精度。
本发明公开了一种大比能锂电池,其正极片由按重量百分比计的以下组分制成:97.94‑98.98%的正极活性物质、0.02‑0.06%的单壁碳纳米管、1‑2%的聚偏氟乙烯,所述单壁碳纳米管的直径为1‑5nm、长度≥20μm,所述正极活性物质为镍钴铝酸锂或镍钴锰酸锂;其负极片由按重量百分比计的以下组分制成:95.6‑98%的硅碳、0‑1%的导电炭黑、1‑1.6%的CMC、1‑1.8%的粘结剂,所述硅碳的克容量≥620mAh/g以上;所述粘结剂为丁苯橡胶和PMMA的混合物。该大比能锂电池具有较好的耐候性。
中冶有色为您提供最新的广西有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
