小型履带式土壤取样钻机 674

 0

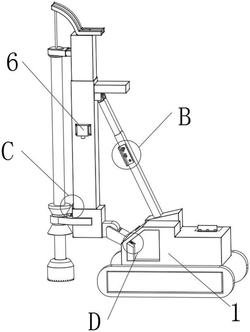

本实用新型公开了一种小型履带式土壤取样钻机，包括主桅杆、提升油缸、动力头、起降油缸、操作台、发动机罩、行走履带、行走控制阀、支撑腿和底盘，所述行走履带设于底盘上，所述支撑腿设于底盘一端上，所述发动机罩设于底盘上，所述行走控制阀设于发动机罩侧壁上，所述操作台设于底盘上且靠近发动机罩，所述起降油缸一端设于操作台上，所述主桅杆一端可旋转铰接设于底盘上，所述主桅杆可旋转铰接设于起降油缸另一端上，所述提升油缸和动力头设于主桅杆上。本实用新型土壤取样技术领域，具体是指一种提供不同取土方式保护驱动设备的小型履带式土壤取样钻机。

可多角度调节的搅拌钻机 405

 0

本实用新型公开了一种可多角度调节的搅拌钻机，属于机械工程设备领域，包括机架、第一节桅杆、第二节桅杆、第三节桅杆、钻杆、钻头、动力装置、固定撑、斜撑、钢丝绳、链条、液压马达、回转支承、齿轮、限位销；第一节桅杆通过销轴与机架连接，第一节桅杆和第二节桅杆以及第二节桅杆和第三节桅杆均通过回转支承连接，钻杆通过钢丝绳与机架连接，钻杆通过法兰与钻头连接，第二节桅杆上缠绕有链条，动力装置安装在第二节桅杆上，并通过链条进行传动，固定撑一端与第三节桅杆铰接，另一端与机架铰接，斜撑一端与机架铰接，另一端与固定撑铰接；桅杆与机架之间夹角范围为45°?135°。本实用新型支撑用量小，基坑挖土方便快速，施工作用面小，对周边场地影响小。(ESM)同样的发明创造已同日申请发明专利

多边形钻杆驱动装置 334

 0

本实用新型公开了一种多边形钻杆驱动装置，属于桩基工程设备领域，包括壳体、支架、液压马达、回转盘、卡块、压盖、滑轴、张紧长螺杆、回转支承、滑动支承、定位环、平键；支架与壳体通过螺栓连接，液压马达通过螺栓连接在壳体上，液压马达与回转支承的外部转盘通过齿轮连接，回转支承的外圈与回转盘通过螺栓连接，回转支承的内部转盘与壳体通过定位环定位后再通过螺栓连接，压盖通过螺栓与支架连接，压盖与滑动支承通过螺栓连接，回转盘内侧镶嵌有卡块，回转盘与卡块之间安装有平键，回转盘、卡块、平键之间通过螺栓连接，滑轴通过焊接与支架连接，滑轴之间安装有张紧长螺杆。本实用新型结构简单，系统稳定，负载可控。

多倍率提升的动力头装置及钻机 1011

 0

本实用新型实施例提供一种多倍率提升的动力头装置及钻机，所述多倍率提升的动力头装置包括滑移架、动力头箱、承力座及滑轮；动力头箱与滑移架连接；承力座与滑移架连接，承力座上形成有避让结构，动力头的杆体上装有止挡结构，止挡结构设置的高度高于承力座，止挡结构在承力座上的水平投影分布于避让结构所在区域的外侧；滑轮转动安装于承力座上；本实用新型通过设置承力座，可在钻机提升时由承力座主要承受来自滑轮与钻杆上的作用力，大幅度减小了钻杆与动力头箱之间的相互作用力，对动力头箱形成了有效的保护，确保了动力头装置整体的机械强度，满足了钻机进行多倍率提升的需求。

便携式通孔式动力头钻机 664

 0

本实用新型涉及钻机技术领域，具体为一种便携式通孔式动力头钻机，包括基座，所述基座的端部后侧设置有推升组件，所述基座的内部前侧设置有定位组件，所述基座的端部前侧设置有通孔式动力头装载组件，通过设置的推升组件能够使整体的使用简单方便，通过设置的定位组件能够使整体的使用稳定性高，提高整体使用的安全性，通过通孔式动力头装载组件顶部修改为插入式，能够插入不同长度的钻杆，动力头改为通孔式，方便钻杆插入，通过卡盘置于承载板座上，并且位于转头连接装置顶部通孔接头座前侧，最长可插入3米长的钻杆，节省更换钻杆的频率，钻杆放置方式由顶驱式修改为插入式，更方便更换，节省更换时间。

多工位多功能打桩机 1268

 0

本发明涉及岩土施工桩工机械装备技术领域，尤其涉及一种多工位多功能打桩机，包括固定于钻机本体上的桅杆，桅杆滑动设有竖向安装的移动工位，桅杆两侧设有第一固定工位和第二固定工位，第一固定工位和第二固定工位上均设有横向滑动的动力头或液压高频振动器；动力头和液压高频振动器内部均设有侧移机构和微调机构。本发明实现了一台打桩机在多工位间的交替工作完成多工法的施工，从而降低了设备投入量，以及施工成本，提高了施工效率以及施工质量。本发明的多工位多功能一体打桩机的使用使得一台打桩机能够满足复杂地质条件下的多种施工工法需求。

用于钻机的排水装置 557

 0

本公开涉及一种用于钻机的排水装置，包括用于收集钻孔排水并向钻机供水的水箱，设置在水箱的水管上的液泵，与液泵电连接的电机以及承托在电机、水箱、液泵底部的底座，排水装置还包括内侧设置有隔音层并罩设在电机外侧的防护罩，防护罩通过连接部与底座可拆卸连接，其中，连接部包括插销，设置在防护罩上的固定块，以及设置在底座上的与固定块位置对应的阻挡组件，阻挡组件用于接收穿过固定块的插销。通过连接组部将防护罩罩设在电机外侧，并在防护罩内侧设置隔音层，能够对电机发出的噪音进行有效地阻隔，以及减轻振动，从而提高装置的可靠性，水管、水箱能结构能够稳定地处于安装位置，避免脱落而失效。

高水位深基坑支护体系及其施工方法 1456

 0

本发明公开了高水位深基坑支护体系，包括：安装梁，其上设有多个竖直设置的导向孔；多个钻孔桩，其竖直设置且顶端位于导向孔内，钻孔桩紧邻基坑的一侧设有锚柱孔；多块预制墙板，其沿基坑的内壁铺设，其左右两侧设有第一连接筋和第二连接筋；多对第三连接筋，其设于左右相邻的预制墙板之间，并与第一连接筋和第二连接筋连接；多个锚柱，其设于左右相邻的预制墙板之间，锚柱的上端设有第四连接筋，下端插入锚柱孔内，第四连接筋通过第五连接筋与第三连接筋连接；喷射混凝土层，其包埋第一连接筋、第二连接筋、第三连接筋、第四连接筋和第五连接筋；以及，高水位深基坑支护体系的施工方法。本发明具有支护成本低、施工工期短等优点。

钻机信息采集装置 911

 0

本申请涉及一种钻机信息采集装置，包括传感器、变送器和采样控制器，采样控制器设有继电器和检测元件。传感器依次与变送器、继电器、检测元件电连接。传感器为两个以上，变送器、继电器和检测单元的数量均与传感器一致并一一对应设置。通过设置采样控制器实现信息的集中展示与控制。钻机正常运行时，继电器无动作，回路断开，检测单元无显示。钻机出现故障时，信号超出正常范围，继电器吸合，检测单元得电，显示出其检测到的电流或电压值。工作人员查看检测单元有无显示来判断故障点。相较于传统钻机故障时，工作人员需要前往不同部位查看逐一排查仪表，本申请将采集到的信息集中展示，快速直观地表示出对应的故障点，提高了效率。

冲抓钻孔装置及其使用方法 609

 0

本发明提供一种冲抓钻孔装置及其使用方法，装置包括：上筒体，上端面上设置有吊环，其内部设置有容纳配重的空间；下筒体，与上筒体同轴连接；抓铲，沿圆周方向布置在下筒体的下端，抓铲的上端与下筒体的下端铰接，抓铲分别绕铰接点转动至聚拢，形成下端封闭的空间，或分别绕铰接点转动至分离，形成岩土进入的通路；连杆，对应每个抓铲设置有一个连杆；多个直线驱动机构，对应每个抓铲，在下筒体的外壁上设置有直线驱动机构，直线驱动机构通过连杆与抓铲连接。本发明通过配重适用不同地层，发挥冲抓钻孔装置最大效率，液压缸控制抓铲的聚拢和分离，动作速度快，闭合空间严密，工作效率高。球体的振荡增大抓铲切入土体的深度，结构简单效果好。

钻具及钻孔取心方法 1175

 0

本申请实施例涉及土层或岩石的钻进技术领域，具体涉及一种钻具及钻孔取心方法。钻具包括外管、内管、驱动接头、单动机构及隔水件。内管与外管之间形成环形通道。驱动接头用于与钻杆连接以由钻杆带动外管转动，驱动接头内形成中心通道和侧向流道，进入中心通道的冲洗液能够经由侧向流道进入环形通道。单动机构连接于驱动接头和内管之间，以使外管能够相对于内管转动。单动机构包括空心轴，空心轴连通中心通道与内管。隔水件配置成在进行退心操作时，可操作地设置于中心通道内，隔离侧向流道，使进入中心通道的冲洗液能够全部经由隔水件进入内管中，从而产生水力压力，将内管中的岩样从底部推出。本申请实施例的钻具能够提高退心操作效率。

圆柱形中空电池壳的上料装置 1038

 0

本实用新型公开一种圆柱形中空电池壳的上料装置，进料机构在外部框架内侧，包括固定在支撑框架上的进料输送装置，提升机构位于进料输送装置的一端，抓取机构固定于外部框架顶部外侧，设于提升机构的正上方，包括磁吸头组件，横移机构设于外部框架顶部外侧，位于抓取机构下方，翻转机构与抓取机构相衔接适配并置于抓取机构下方，出料机构在外部框架内侧且设于横移机构下方，可根据实际生产速度调整装置运行速度，在高低速生产时都可以在多工位同时工作的情况下保持稳定、良好的上料动作，电池壳进入装置时仅需保证口部向上且口部无明显变形，装置即可自动上料，解决了原本的人工上料导致的电池壳污染问题，通过机器的电池壳质量更可靠。

双输出动力头及旋挖钻机 670

 0

本申请提供了一种双输出动力头及旋挖钻机，包括：减速箱；动力输入轴，伸入到减速箱内；第一动力输出件，设置在减速箱内，并与动力输入轴齿轮传动；传动齿轮轴，设置在减速箱内，并与动力输入轴齿轮传动；第二动力输出件，设置在减速箱内，并与传动齿轮轴齿轮传动；其中，动力输入轴、传动齿轮轴和第二动力输出件构成的传动路径中包括多个啮合齿轮组，在任一啮合齿轮组中，不同齿轮依据传动顺序其齿数依次增大，以实现动力的增扭。通过将传动齿轮轴集成在减速箱内，不仅能增大双输出动力头的输出扭矩，满足全护筒施工的需求，而且还能简化结构，无需再外接额外辅助设备，避免了拆装，给机器的管控和运输带来了便利。

动力头滑动架及旋挖钻机 1059

 0

本实用新型公开了一种动力头滑动架，用于带动动力头沿导向桅杆滑动，包括：滑动架箱体；耳架，可移动地设置于所述滑动架箱体上，以在紧固位置和拆卸位置之间切换，所述耳架在处于紧固位置时，能够与所述滑动架箱体形成U型结构以夹持所述导向桅杆；所述耳架在处于拆卸位置时，能够解除对所述导向桅杆的夹持。本实用新型提供的动力头滑动架，通过将耳架设置为可移动的结构，使耳架在不同位置对导向桅杆保持和解除夹持状态，使得动力头在拆装过程中无需拆卸耳架，简化了动力头的拆装过程，提高了工作效率。本实用新型还公开了一种旋挖钻机。

旋挖钻机动力头新型减震装置 1129

 0

本实用新型公开了旋挖钻机动力头新型减震装置，包括下部腔体及滑动设置于其顶部的上部法兰，下部腔体内设置有若干限位槽体，限位槽体内设置有氮气弹簧；氮气弹簧包括活塞体，活塞体顶部开设有氮气腔体，氮气腔体内滑动设置有活塞杆，活塞体顶部开设有充气孔，充气孔内设置有高压止气阀，涉及旋挖钻机技术领域，采用氮气弹簧代替传统的机械弹簧，当钻杆下方作用在法兰时，法兰连同活塞杆一起下移，压缩氮气弹簧腔体内的氮气，从而起到更加有效的减震作用，可以通过充气孔对氮气弹簧进行充气加压，延长了动力头及动力头减震装置的使用寿命，节约了人力物力，提高了建设施工的效率。

滑轮架总成以及旋挖钻机 975

 0

本申请提供了一种滑轮架总成以及旋挖钻机，解决了现有技术中滑轮架结构存放或者运输过程中存在安全隐患以及运输效率低技术问题。本申请提供的一种滑轮架总成，包括：底座，底座包括底座本体以及设置在底座本体下方的支撑结构，设置在上底板上方的滑轮架；以及设置在滑轮架底部的连接座，其中，支撑结构中距离下底板最远的一个表面为第一下表面，与连接座中距离下底板最远的点在同一个平面内，即支撑结构补偿了连接座与下底板之间的高度差，滑轮架结构能够平稳的放置在放置台上，大大降低了滑轮架运输过程中发生侧翻的概率，降低了安全隐患，提高了运输效率；滑轮架结构运输时或者临时放置时，减少了滑轮架结构的占地面积。

下管结构、钻杆及旋挖钻机 679

 0

本实用新型涉及钻孔工具技术领域，具体涉及一种下管结构、钻杆及旋挖钻机。一种下管结构，包括：管体，内壁上沿周向间隔设置有多个内键，所述内键延伸至所述管体的第一管口处；加强环，设于所述管体的第一管口处，且具有与多个所述内键对应设置的多个内凹部，所述内凹部的边角处设有缺口。本实用新型提供了一种减小了管体内键下端管口处的应力集中，避免内键在下端管口处的焊接开裂的下管结构、钻杆及旋挖钻机。

旋挖钻机及其滑轮轴的装配结构 1112

 0

本实用新型提供了一种旋挖钻机及其滑轮轴的装配结构，其中，滑轮轴的装配结构包括：相对设置的两个安装板，安装板的边沿处设置有安装凹部，两个安装板的安装凹部相对设置；滑轮轴，滑轮轴的两端分别设置在两个安装凹部内；两个盖板，分别设置在两个安装凹部的开口处，以将滑轮轴的两端固定在安装凹部内。本实用新型的技术方案解决了现有技术中的滑轮轴装配困难的缺陷。

钢丝绳导向装置及旋挖钻机 940

 0

一种钢丝绳导向装置及旋挖钻机，涉及旋挖钻机技术领域，包括安装底座、回转组件、滑轮支架以及导向滑轮；回转组件包括连接轴、第一固定盘和第二固定盘，连接轴的一端与第一固定盘固定连接，连接轴的另一端内设有第一空腔，第二固定盘上设有球形连接件，球形连接件容置于第一空腔内；滑轮支架通过第一固定盘与回转组件固定连接、安装底座通过第二固定盘与回转组件固定连接；导向滑轮安装于滑轮支架上；安装底座用于固定连接旋挖钻机的桅杆。该钢丝绳导向装置及旋挖钻机能够使得导向滑轮架随着钢丝绳的出绳位置摆动，具有结构简单和成本较低的优点。(ESM)同样的发明创造已同日申请发明专利

可拼装式旋挖钻机用声屏障 848

 0

本实用新型的目的在于提供一种可拼装式旋挖钻机用声屏障，实现对钻头在甩土作业和钻土作业中都实现降低噪音的效果；为达到上述目的，本实用新型的解决方法是提供一种可拼装式旋挖钻机用声屏障，包括：声屏障和设于其内部的限位装置，所述限位装置抵接于钻头之上被钻头限位并被钻杆穿过且可沿钻杆方向移动，声屏障与所述限位装置固定连接，声屏障为上下贯通且侧面设有吸隔声材料的圆筒形结构。

动力头箱体结构和旋挖钻机 871

 0

本实用新型涉及工程机械技术领域，具体而言，涉及一种动力头箱体结构和旋挖钻机。包括封闭的箱体主体和设置在箱体主体内的加强筋，加强筋包括主筋板和侧筋板，侧筋板设置为两个且位于主筋板的两端，侧筋板与主筋板呈预设夹角设置，两个侧筋板上远离主筋板的一端均与箱体主体的内壁连接且与箱体主体的内壁成钝角设置。本实用新型中，侧筋板与箱体主体的内壁成钝角设置，可以在保证箱体主体结构强度的同时避免在箱体主体内形成死角，避免使用钢砂除锈时使钢砂在死角残留，从而避免齿轮磨损，进而保证了动力头的性能。同时，避免在箱体主体内形成死角，可以便于齿轮油的流动，从而保证对齿轮的润滑和散热，进而延长齿轮的使用寿命。

带钢护筒的旋挖钻机动力头 1140

 0

本实用新型公开了一种带钢护筒的旋挖钻机动力头，包括安装架，安装架内设有穿孔，穿孔两侧设置有安装槽，安装槽内相对设置有第一转动座和第二转动座，第一转动座和第二转动座分别转动设置有第一转杆和第二转杆，第一转杆和第二转杆之间设置有缓冲弹簧，第一转杆和第二转杆另一端转动设置有第三转动座，第三转动座之间设置有缓冲环，缓冲环内设置有钻头。钻头给予缓冲环向两侧的冲击力，缓冲环带动第三转动座向两侧推动，第三转动座上转动连接的第一转杆和第二转杆对缓冲环的冲击力进行初步缓冲，缓冲弹簧对冲击力进行二次吸收，启动水泵，水泵将水传输至输水管上的喷洒头，向钻机动力头喷水，同时清洁头在钻头上转动。

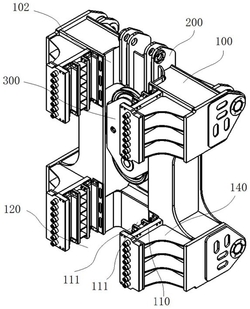

滑架组件、动力头组件和旋挖钻机 751

 0

本申请涉及旋挖钻机技术领域，提供滑架组件、动力头组件和旋挖钻机。该滑架组件，用于与桅杆配合滑动连接。滑架组件包括：滑移架；配合面板，设于滑移架上；滚动组件，设于配合面板上；其中，配合面板和滚动组件分别设置为多个，多个滚动组件分别构造为与桅杆滑动连接。本申请通过在桅杆的轨道与滑移架之间设置滚动组件来实现滑动连接，既增加了运行的顺畅，提高了工作效率，也减小了震动。

钻孔测深装置和旋挖钻机 781

 0

本申请提供了一种钻孔测深装置，本申请在使用时，主卷扬拉紧主卷扬和钻头之间的测深绳，钻头在进行钻孔时会带动测深绳行进，测深绳的行进长度则代表钻头钻入钻孔的深度。在钻头进行钻孔时，带动测深绳一同深入钻孔，测深绳同时带动测深轮转动。在钻入过程中，计数器对测深轮的转动圈数进行计数，得到转动圈数便可得到钻杆钻入的钻孔深度。

紧固装置和可带杆运输的旋挖钻机 1154

 0

本实用新型涉及工程机械技术领域，具体而言，涉及一种紧固装置和可带杆运输的旋挖钻机。所述紧固装置，其用于将钻杆与桅杆固定，包括紧固铰座、夹紧套和铰杆；紧固铰座能够设置在钻杆上，夹紧套能够设置在钻杆上，铰杆用于分别连接紧固铰座和钻杆。本实用新型还提供一种可带杆运输的旋挖钻机，包括钻杆、桅杆和前述的紧固装置；所述钻杆和所述桅杆通过所述紧固装置进行锁固连接。本实用新型可以直接倒桅运输，减少拆卸钻杆带来的成本，改善了现有旋挖钻机转场运输不便的技术问题，具有显著的经济效益。

滑轮架、转向装置及旋挖钻机 305

 0

本实用新型提供一种滑轮架、转向装置及旋挖钻机，涉及工程机械技术领域，滑轮架包括第一安装板、第二安装板、滑轮和加强结构。第一安装板和第二安装板相对设置，滑轮设置在第一安装板和第二安装板之间。加强结构包括横板和至少两个侧板，两个侧板分别与第一安装板和第二安装板连接，侧板凸出于滑轮。一方面，两个侧板分别和第一安装板和第二安装板连接，能够提高滑轮架的第一安装板和第二安装板的刚度和强度，降低了滑轮架产生开裂的风险，另一方面，侧板凸出于滑轮设置，能够扩大钢丝绳的穿绳空间，提高了拆装钢丝绳的便利性。

旋挖钻机信息化质量监控装置 1104

 0

本实用新型提供一种旋挖钻机信息化质量监控装置，涉及旋挖钻机领域，包括旋挖钻机本体，所述旋挖钻机本体的车体顶部安装有深度传感器，所述旋挖钻机本体的倾斜机构表面安装有定位定向天线，所述旋挖钻机本体的旋转动力机构顶部安装有转速传感器。本实用新型通过在深度传感器的作用下，可以测量出旋挖钻机本体用钻具钻孔后的孔深数值，在定位定向天线的作用下，可以使旋挖钻机进行桩点引导，就位，在转速传感器的作用下，可以测出动力头转速，在倾角传感器的作用下，可以对桩垂直度检测，在北斗终端的作用下，可以将上述测量的数据在显示器上进行显现，结构简单，有效地提高了旋挖钻机成孔的质量。

发动机动力系统及具有其的旋挖钻机 1081

 0

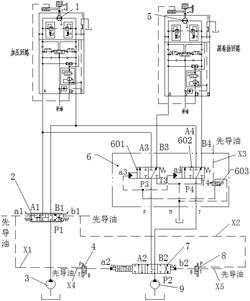

本实用新型公开了一种发动机动力系统及具有其的旋挖钻机，涉及工程机械技术领域；发动机动力系统包括安装机构、驱动机构、过渡分配机构和液压马达；驱动机构包括多个可独立开闭的驱动模块，多个驱动模块安装在安装机构上；过渡分配机构与多个驱动模块的工作泵油路连接；液压马达与过渡分配机构油路连接，过渡分配机构用于将工作泵的油液汇集分配至液压马达。本实用新型通过增设多个驱动模块，不仅能够满足旋挖钻机的功率要求，降低了整体造价，而且可以根据具体需求开闭相应数量的驱动模块，在满足施工要求的同时节能减排；并且将驱动模块集成设置在一个安装机构上，简化了各驱动模块的安装程序。

动力头密封装置、动力头及旋挖钻机 1211

 0

本实用新型涉及密封技术领域，提供一种动力头密封装置、动力头及旋挖钻机。动力头包括箱体、套筒和密封装置，密封装置包括油封盒、上盖板、第一密封圈、第二密封圈、第三密封圈和第一注油件；油封盒设在箱体上，油封盒、箱体和套筒间形成第一腔，上盖板、油封盒和套筒间形成第二腔，上盖板与油封盒间形成第三腔；第一密封圈设在第一腔内；第二密封圈设在第二腔内；第三密封圈设在第三腔内，用于向第二腔注油的第一注油件设在上盖板上，第二腔与第三腔连通。通过三个密封圈起到三级密封的作用、密封效果，通过第一注油件向第二腔注油、对第三密封圈和第二密封圈进行润滑，提高第二密封圈和第三密封圈的使用寿命，提高密封效果和可靠性。

旋挖钻机钻斗倒渣的隔声罩装置 531

 0

一种旋挖钻机钻斗倒渣的隔声罩装置，包括渣土箱、钢框架、隔声板；钢框架设在渣土箱外侧面上，包括竖向支撑和水平支撑；竖向支撑有一组，沿渣土箱对应的外侧面间隔布置；竖向支撑的顶部超出渣土箱的顶部；连接组件包括连接片和限位螺栓；连接片设在竖向支撑的两侧，在连接片上、靠近外端位置处设置有穿孔；限位螺栓穿设在两侧连接片的穿孔中，将竖向支撑压接在渣土箱的外侧面上；水平支撑连接在竖向支撑超出渣土箱的部位上，且水平支撑与一组竖向支撑围成一组矩形框格；一组矩形框格中安装有剪刀撑和隔声板；隔声板位于剪刀撑的内侧。本实用新型解决了传统的旋挖钻机甩土时会产生高分贝噪声，严重影响场地周围人们的正常工作生活的技术问题。
