山东淄博有色金属材料制备及加工技术理论与应用

低导热陶瓷基复合材料紧固件的制备方法 748

 0

本发明属于陶瓷基复合材料技术领域，具体涉及一种低导热陶瓷基复合材料紧固件的制备方法。采用石英纤维五枚缎纹布XY向叠加铺层，石英纤维Z向单股双向贯穿制备细编穿刺结构的石英纤维预制体；采用Al2O3-SiO2复合溶胶制备界面涂层，取出石英纤维预制体沥干后干燥处理；采用复合石英浆料通过液相浸渍工艺成型，通过热处理制得纤维复合材料坯体；纤维复合材料坯体进行粗加工，采用酸性硅溶胶通过液相浸渍工艺进行浸渍，然后热处理，最后精密加工制备得到紧固件。本发明采用细编穿刺工艺制备石英纤维预制体，细编穿刺结构预制体适合螺纹的加工，螺纹表面加工质量好，且耐温高、韧性好、导热系数低。

制备导电性聚烯烃复合材料的方法 733

 0

本发明公开了一种制备导电性聚烯烃复合材料的方法。包括将经过预处理的高分散性导电性填料用齐格勒—纳塔催化剂活化,然后在其表面进行烯烃单体聚合,制备出导电范围可调的导电填料/聚合物复合材料。该复合材料由5～90%(重量百分比)的导电填料和95～10%(重量百分比)的聚烯烃聚合物组成。本发明的方法简单,用该方法制备的复合材料具有填料填充程度高,填料分布均匀,机械强度好,导电范围可调等优点,可适应各种导电材料的要求。

低导热、可加工陶瓷基复合材料的制备方法 871

 0

本发明涉及一种低导热、可加工陶瓷基复合材料的制备方法，属于陶瓷基复合材料技术领域。所述制备方法包括以下步骤：采用针刺工艺制备纤维预制体，采用丙酮浸泡和热处理的方式将纤维预制体去除浸润剂后；采用与预制体结构相适应的复合浆料对纤维预制体进行2-3次的液相循环浸渍和热处理；采用二氧化硅和氧化铝混合纳米气凝胶对纤维预制体进行弥补修复，干燥后获得低导热、可加工性能强的纤维增强陶瓷基复合材料。应用此方法制备得到的陶瓷基复合材料密度小于1.3g/cm3，导热系数小于0.4W/m·K，不仅导热系数低，而且韧性好，可加工性强。

无机纤维纸复合材料及其制备方法 594

 0

本申请提供了一种无机纤维纸复合材料的制备方法，包括以下步骤：A)在无机纤维纸两侧表面复合玻璃纤维布，得到复合材料前体；所述无机纤维纸包括无机纤维和有机结合剂；B)将所述复合材料前体进行煅烧，得到无机纤维纸复合材料。按照本发明的方法制备纤维纸，能够使所得纤维纸具有良好的保温隔热性，不会发黄发黑、产生烟气及难闻气味和引燃，保持良好的使用环境和工作环境，而且，还具有良好的抗拉强度和柔韧性，能够满足安装施工及使用要求，以及满足拐角、曲面等复杂结构部件的保温隔热应用需求。

蒙脱土与丁苯橡胶纳米复合材料 821

 0

本发明是一种蒙脱土与丁苯橡胶纳米复合材料。属于高分子化合物的组合物。包括如下以重量份数计的原料组分:固含量24%的丁苯乳液416,有机改性蒙脱土悬浮液10～120,胶粘剂乳液1～8,偶联剂0.2～20,防老剂0.2～2,凝聚剂1.5～8,无机盐和絮凝剂水溶液2000～5000,无机酸适量,无机碱适量:其制备方法包括如下步骤:a.部分原料预加工处理,b.部分原料预混合,c.初步絮凝,d.加入粘合剂乳液,e.二次絮凝;而提供了一种凝聚后的丁苯橡胶粒径大,蒙脱土补强效果显著增加,硫化胶的耐磨性能成倍提高,不改变原丁苯橡胶聚合工艺,仅对工艺及配方进行简单改进,即能实现连续的工业化生产的蒙脱土与丁苯橡胶纳米复合材料及其制备方法。

陶瓷颗粒增强铝基纳米复合材料的制造方法 814

 0

本发明提供一种陶瓷颗粒增强铝基纳米复合材料的制造方法,其特征在于:将粒度为20纳米至100微米的陶瓷颗粒与铝粉按3～20%∶80～97%的体积比混合球磨,然后将球磨好的混合粉放到模具中烧结使其熔化,然后断电,以不低于20℃/分的冷却速度自由冷却,即得到纳米复合材料。按本发明所得的纳米铝复合材料中Al基体的晶粒尺寸可细化至一百纳米以下,而对材料力学性能初步研究的结果表明,当晶粒尺寸在一百纳米以下时,材料的硬度比同成分的普通材料提高三倍以上,如,在纯Al中加入10%的SiC(体积分数)后其维氏硬度达HV200以上,最高可达HV260,而同一成分的非纳米材料的维氏硬度只有HV60左右,断裂强度σ_b则从非纳米化前的110MPa提高到纳米化后的180MPa。

石英纤维增强石英基复合材料表面无机复合涂层的制备方法 689

 0

本发明属于特种、功能陶瓷技术领域,涉及一种石英纤维增强石英基复合材料表面无机复合涂层的制备方法,包括表面处理、涂层浆料制备、喷涂、热处理及涂覆修饰材料,其热处理温度为500～650℃,本发明利用碳酸锂、氢氧化铝和二氧化硅三者在高温煅烧下发生固相反应,通过控制三者间的比例制备低膨胀陶瓷材料;同时引入硼酸盐或磷酸盐等制备低温助熔剂以降低材料整体的熔融温度;最后利用无机硅树脂的固化水解反应在过渡层表面形成一层更致密的保护层,达到修饰及双层保护的效果。本发明科学合理,易于实施,获得的无机复合涂层材料防潮性能好,与石英纤维增强石英基复合材料有良好的物理化学匹配性,同时可改善材料的介电性能。

复合材料冷气溶胶灭火剂及制备方法 1037

 0

本发明公开了一种复合材料冷气溶胶灭火剂,包括:聚磷酸铵100份、多元组分剂5～15份、表面改性剂2～10份、分散剂2～10份、催化剂0.2～2份。本发明还公开了一种复合材料冷气溶胶灭火剂的制备方法,包括如下步骤:A)按照上述配比称取各组分;B)将称取的聚磷酸铵、多元组分剂、60～80%的表面改性剂、分散剂,在≥0.5MPA压力的气流中混合均匀,所述百分比为重量百分比;C)经80℃～120℃干燥至水分≤0.15%;D)把混合物料粉碎至平均粒径≤5ΜM;E)加入催化剂和余量的疏水二氧化硅混合均匀,经60℃～80℃加温处理,检验合格后包装。本发明具有很好的灭火效率和广泛的灭火种类。

防静电不发火复合材料及其制备方法 969

 0

本发明属于建筑材料技术领域，具体涉及一种防静电不发火复合材料及其制备方法。防静电不发火复合材料由如下原料制成：固体废料、无碱短切玻璃纤维、树脂、导电粉、促进剂、脱模剂、固化剂、颜料。本发明的复合材料耐酸碱腐蚀，机械强度高，防静电性及不发火性能均符合相关标准要求，是一种新型功能性复合材料。既实现了陶瓷抛光废料粉、粉煤灰粉资源综合利用，保护环境，又赋予其多重功能性，市场前景广阔。

抗菌型建筑环保复合材料及其制备方法 930

 0

本发明提供一种抗菌型建筑环保复合材料及其制备方法，涉及复合材料制作技术领域，该抗菌型建筑环保复合材料由以下原料制成：硅藻土、硅酸盐水泥、增强纤维、空心玻璃微珠、石英砂、白炭黑、硬脂酸钙、锌皂、膨胀珍珠岩、石蜡、纳米二氧化钛颗粒、羧甲基纤维素、聚碳酸酯树脂、氢氧化铝、氢氧化铜、无机填料、空气清新剂和防水剂，该环保建筑复合材料不仅具有抗菌杀菌性和阻燃抑烟性，还具有较好的隔热效果与热稳定性，且防水性能优异。

木质素磺酸钙/高密度聚乙烯复合材料及其制备方法 674

 0

本发明公开了一种木质素磺酸钙/高密度聚乙烯复合材料及其制备方法，所述复合材料由如下重量份的原料制成：高密度聚乙烯30‑60份、木质素磺酸钙30‑50份、聚磷酸铵5‑10份、滑石粉5‑10份、润滑剂1‑5份。本发明采用木质素磺酸钙填充高密度聚乙烯制备复合材料，该材料价格低廉，工艺简单，环保无污染，可循环利用，阻燃极限氧指数可达到32％，弯曲强度可达到26MPa，应用前景良好。为作为造纸废弃物的木质素磺酸钙提供更加合理的利用方式，有利于减少环境污染和资源短缺，变废为宝。

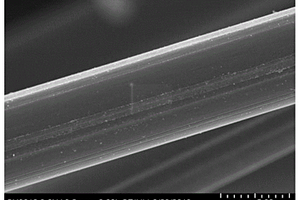

染料功能化棉纤维复合材料的制备方法 658

 0

本发明公开一种染料功能化棉纤维复合材料的制备方法：将棉纤维放入硫酸溶液，加热并搅拌1小时，然后洗涤和干燥；将酸化处理的棉纤维放入到氯化铁溶液中，放置到真空装置中，保持8小时，将棉纤维取出后洗涤、干燥；将上述棉纤维放入亚铁氰化钾溶液中，快速搅拌，静置4小时；向上述溶液中，加入氯化铁溶液，快速搅拌，静置4小时；将棉纤维取出，洗涤、干燥，得到染料功能化棉纤维复合材料；该制备方法操作简单、效率高，所制备的染料功能化棉纤维复合材料具有优异的性能，在废水处理等领域具有广阔应用前景。

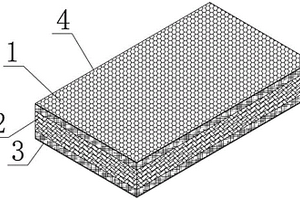

轻薄高吸收性的多层复合材料 888

 0

本实用新型公开了一种轻薄高吸收性的多层复合材料，其结构包括上包覆层、中间吸水层、下包覆层和压花导流槽，该复合材料从上至下依次通过上包覆层、中间吸水层和下包覆层组成，其中上包覆层和下包覆层为熔喷纤维网，中间吸水层由绒毛浆、聚丙烯纤维和高分子吸水树脂混合组成，通过在中间吸水层中加入聚丙烯纤维来增加绒毛浆之间的结合性，可以有效地防止中间吸水层的起拱断层，高分子吸水树脂与绒毛浆充分的混合，在保证足够吸水量的同时，又可以减小复合材料的厚度，以上结构使多层复合材料具备导流扩散性好，渗透速度快，质地轻薄，吸水性强的优点，吸湿层混合熔喷纤维网配合压点式连接，可以有效的防止出现起坨变形的现象。

基于氮化硼的耐高温耐磨复合材料及其制备方法 752

 0

本发明属于氮化硼技术领域，具体为一种基于氮化硼的耐高温耐磨复合材料及其制备方法，该基于氮化硼的耐高温耐磨复合材料的制备方法如下：步骤一、将六方氮化硼粉末和触媒放置到高温高压下进行烧结、压制，可以获得氮化硼块，该氮化硼块为六方氮化硼和立方氮化硼的混合物；步骤二、粉碎氮化硼块，获取氮化硼颗粒，然后将氮化硼颗粒放入盐酸溶液中浸泡，随后用超声波对氮化硼颗粒进行清洗，清洗完毕后，在依次使用清水、乙醇对氮化硼颗粒进行清洗；本发明对六方氮化硼进行反复的破碎、压制，重复压制可以提高六方氮化硼的转化率，进而降低复合材料微粒中六方氮化硼的含量，这样可以提高复合材料微粒的耐磨性能。

杂多酸插层到磺化苯膦酸盐的复合材料及其制备方法和应用 869

 0

本发明一种杂多酸插层到磺化苯膦酸盐的复合材料，是由杂多酸和磺化苯膦酸金属盐通过共价键形成的复合材料。本发明是两种质子导体通过共价键结合形成的新型复合材料，作为质子导体和固体酸具有更高的离子交换容量。该材料是无机-有机复合材料，与有机物有很好的相容性，可很好地分散到有机高分子材料中。可用于质子导体、传感器、固体酸催化和质子交换膜制备等领域。

石墨烯改性PVA复合材料的制备方法 723

 0

本发明涉及一种石墨烯改性PVA复合材料的制备方法，属于聚乙烯醇改性技术领域。本发明所述的石墨烯改性PVA复合材料的制备方法，是以石墨烯为改性剂，与淀粉、PVA、塑化剂和助剂进行预增塑处理，然后进行熔融插层塑化挤出，制得石墨烯改性PVA复合材料；所述熔融插层塑化挤出时的温度为145‑220℃。本发明所述的石墨烯改性PVA复合材料的制备方法，拉宽了PVA熔点与分解点的距离，实现了干法熔融塑化挤出，解决了因PVA发生黄变、碳化分解而无法加工的问题，利于工业化生产。

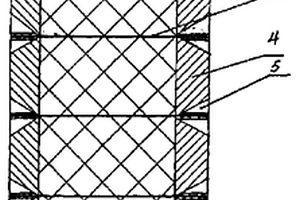

增强低密度复合材料的方法 626

 0

增强低密度复合材料的方法,所述低密度复合材料由低密度基材及两侧的面板复合在一起,其特征在于低密度基材内带有加强筋,面板的复合面上设置连接件,连接件与基材内的加强筋固定连接。本发明的面板与基材通过机械复合方式连接在一起,还可以在面板与基材之间同时加粘合剂,使面板与基材更为牢固的复合。面板、加强筋为金属材料,连接件还可以采用永磁体。本发明保持了低密度材料的优点,同时提高了其强度和与面板的复合强度,使低密度材料可以更为广泛地应用于多个方面,如做防盗门、家具面板、建筑用复合板等。

碳纤维增强陶瓷基复合材料及热解碳界面层制备方法 565

 0

本发明公开了一种碳纤维增强陶瓷基复合材料及热解碳界面层制备方法，所述复合材料的组成包括碳纤维增强体、陶瓷基体、热解碳界面层，所述热解碳界面层位于碳纤维增强体与陶瓷基体之间并包覆于碳纤维增强体上，所述热解碳界面层采用化学气相沉积工艺在碳纤维增强体表面沉积热解碳形成。本发明一方面缓解了复合材料中增强体碳纤维与陶瓷基体之间的物理和化学性质的不匹配，另一方面保护了碳纤维在后续制备陶瓷基体中免受损害。采用本发明方法制备的热解碳界面层提高了复合材料的强度和韧性，同时使材料的断裂行为由脆性断裂变为韧性断裂。

复合材料伸缩模板 973

 0

复合材料伸缩模板，属于建筑模板领域。包括固定模板（1）和调节模板（3），调节模板（3）前侧与固定模板（1）的前侧共面，调节模板（3）通过调节机构在竖直平面内与固定模板（1）相对滑动的设置，调节模板（3）远离固定模板（1）滑动后，在调节模板（3）与固定模板（1）之间形成临时模板固定区（2）。使用该复合材料伸缩模板的一个主要优势在于可以调整模板的高度或宽度，即该复合材料伸缩模板处于原始状态时，能够适应目前大部分建筑的高度或宽度需求，然而当墙面高度或宽度发生变化时，调节模板（3）远离固定模板（1）滑动，然后在临时模板固定区（2）内固定上临时模板（18），这样就可以调节该复合材料伸缩模板的高度或宽度。

利用生物炭制备炭塑复合材料及其生产方法 865

 0

一种利用生物炭制备的炭塑复合材料，属于复合材料技术领域，其特征是，所述复合材料包括采用如下重量份数的原料制成：生物质粉10?50、活化生物炭10?50、纳米碳酸钙10?20、高密度聚乙烯30?60、偶联剂3?5、增韧剂3?8、润滑剂1?3；其中，生物质粉、活化生物炭与纳米碳酸钙添加量之和占原料总重之比大于50％；其中，活化生物炭是生物炭与2?3％的马来酸酐接枝聚丙烯的混合物，其比表面积为1.5～2.5m2/g，孔径20～30nm。本发明通过调整适当组分的配料配方及加工助剂，有效利用了生物炭，得到了一种新型复合材料，使生物炭得到更广泛的回收利用。

废漆渣增容木塑复合材料的制备方法 1192

 0

本发明涉及一种废漆渣增容木塑复合材料的制备方法，是将废漆渣与热塑树脂和木粉混合后经混炼模压或挤出生产木塑复合材料，漆渣主要是由成膜物质、颜料、溶剂和添加剂组成。漆渣中的成膜剂组分含有羟基、羧基、酯基、酰胺基等多种活性官能团，可以和木粉及树脂表面的羟基、羧基或酯基等活性基团键合，漆渣中的成膜剂或增塑剂中的烷基塑性链段与树脂柔性链段附着，可以增加木粉和树脂间的界面结合力和相容性，提高木塑复合材料的力学性能。漆渣中颜料代替色母粒加入到木塑复合材料中增加木塑制品的装饰效果，降低生产成本，有效地解决废漆渣污染环境和汽车生产厂家对此处置费用高的问题，实现环境效益、社会效益和经济效益的统一。

玻璃纤维增强复合材料废弃物再生玻璃纤维方法 689

 0

本发明涉及玻璃纤维增强复合材料回收利用领域，具体是一种玻璃纤维增强复合材料废弃物再生玻璃纤维方法，是将玻璃纤维增强复合材料浸泡在一种渗透降解剂中，使树脂基体溶胀降解，过滤、离心或膜分离出玻璃纤维或填料，经洗涤干燥后制得再生玻璃纤维或其填料，该方法的优点是在常温常压下实现玻璃纤维的再生和玻璃纤维增强复合材料的循环利用，工艺流程简单，甚至于大尺寸FRP的降解和分离，也不需要进行预加工，节省了破碎和粉碎的费用，不需要进行加热，接近零能耗，而且再生玻璃纤维或填料不受腐蚀，纤维损伤小，表面处理干净完全，完全实现高附加值玻璃纤维的再生和玻璃纤维增强复合材料的循环利用。

高温钛基复合材料控制硅化物特征的方法 653

 0

本发明涉及钛基复合材料领域，具体是一种高温钛基复合材料控制硅化物特征的制备方法。具体步骤为：一、确定基体合金成分和增强相含量，控制Zr和Si元素含量比例；二、计算并称取原料，在真空感应电炉内熔炼，制备高温钛基复合材料铸锭；三、将步骤二的铸锭进行成分均匀化退火，然后进行开坯锻造；四、将步骤三开坯锻后的铸锭进行多向锻造，并空冷；五、将步骤四中锻造后空冷的高温钛基复合材料进行热处理。所得复合材料基体组织为等轴组织，硅化物特征为：硅化物均匀弥散分布在α/β相界和α相内，硅化物体积分数为2%‑5%，形态为球状颗粒，尺度约为50‑100nm。

可海水溶解的复合材料及其制备的包装制品 779

 0

本发明属于高分子材料技术领域，具体涉及一种可海水溶解的高分子复合材料，并进一步公开其制备方法，以及由该复合材料制备的包装制品。本发明所述可海水溶解的复合材料，以聚乙烯醇、聚乙烯基吡咯烷酮/聚乙二醇、柠檬酸三甲酯维生素E和柠檬酸为原料进行制备，制得的高分子复合材料以及包装制品，具有较好的可海水溶解性能，在海水环境下可快速、完全溶解，且溶解后完全无任何固体残留物产生，不会对海洋环境产生二次污染；而且，本发明所述可海水溶解的复合材料以及包装制品，具有较好的拉伸强度，可满足薄膜、容器等包装材料的性能需求，具有较为广泛的用途。

金属基陶瓷复合材料及制备方法 807

 0

一种金属基陶瓷复合材料及制备方法，属于复合材料技术领域。其特征在于：所述的金属制件的部分或全部表面覆有一层陶瓷复合层，所述的陶瓷复合层的原料包括以下重量份组成：硫酸镍60~80份、硫酸钴3~7份、钨酸钠1~3份、磷酸5~9份、碳化硅3~6份、硼化钛3~6份、氮化硼4.5~18份、柠檬酸30~35份、亚磷酸9~18份、光亮剂0.7~1.5份。制备方法为用不锈钢作为阳极，用金属制件作为阴极在电流条件下完成复合。本发明复合完成后金属制件表面平整但防滑，在制成石油机械后，方便抓握，完成对接、拆卸等操作时更加方便、准确。

电子封装用氮化铝陶瓷复合材料及制法 719

 0

本发明公开的属于电子封装用复合材料技术领域，具体为一种电子封装用氮化铝陶瓷复合材料及制法，包括以下步骤：将氮化铝粉末、三氧化二铝粉末和氮化蹦粉末混合，将混合粉末中加入无水乙醇，研磨并进行加热，得到混合浆料，所述研磨时间为20‑30min，混合浆料放入烘干机中进行烘干，然后将烘干后得到的块状物研磨成粉末状并将加入烧结助剂、粘接剂和增塑剂，得到混合料，将混合料加入烧结炉中通入氮气进行高温烧结，通过将氮化铝与三氧化二铝、氮化蹦进行配合，由于产生热膨胀失配，从而产生残余应力场，提高了陶瓷复合材料的导热率，增强了陶瓷复合材料的韧性，有效的提高了陶瓷复合材料的强度。

纳米绝热毡及其制备方法、纳米绝热毡复合材料及其制备方法和应用 939

 0

本发明提供了一种纳米绝热毡及其制备方法、纳米绝热毡复合材料及其制备方法和应用，纳米绝热毡包括无机纤维针刺毯；和与所述无机纤维针刺毯复合的无机纳米粉体；无机纳米粉体选自纳米氧化硅、纳米氧化钛、纳米氧化锆、纳米硅酸锆、六钛酸钾晶须、超细氧化铝粉、超细氢氧化铝粉、炭黑、碳化硅和氮化硅中的一种或几种；无机纳米粉体占纳米绝热毡层质量的2～20％。本发明将上述纳米绝热毡与无机纤维针刺毯、无机纤维加强布层叠得到纳米绝热毡复合材料。该纳米绝热毡复合材料具有优良的绝热性和力学性能。复合材料能够满足石化、冶金、电力等行业大型工业窑炉或其他领域热工设备使用温度＞650℃保温绝热需求。

硅酸铝纤维废弃物增强生物质复合材料及其制备方法 805

 0

本发明属于复合材料技术领域，具体的涉及一种硅酸铝纤维废弃物增强生物质复合材料及其制备方法。所述的复合材料由以下原料组成：秸秆废弃物10‑50份、高密度聚乙烯20‑40份、硅酸铝纤维废弃物10‑50份、相容剂5‑10份以及润滑剂5‑10份。本发明所述的硅酸铝纤维废弃物增强生物质复合材料，以秸秆废弃物为填料，以高密度聚乙烯为基体，以硅酸铝纤维废弃物为增强体，通过注塑成型制备硅酸铝纤维增强生物质/高密度聚乙烯复合材料，充分利用废弃物，提高废弃物资源利用率，进而实现良好的经济效益和社会效益。

耐溶剂腐蚀的甜高粱渣复合材料及其制备方法 715

 0

本发明属于新型复合材料技术领域，具体的涉及一种耐溶剂腐蚀的甜高粱渣复合材料及其制备方法。复合材料原料由烘焙改性的甜高粱渣、高密度聚乙烯和润滑剂组成；所述的烘焙改性的甜高粱渣是将甜高粱渣进行粉碎，筛选出80‑100目粉末，然后进行干燥处理，使其含水量＜2％；然后以氮气为载体，将干燥处理的甜高粱渣粉末于200～300℃保温30～60min，冷却至室温，得到烘焙改性的甜高粱渣。本发明所述的耐溶剂腐蚀的甜高粱渣复合材料，通过对甜高粱渣的烘焙改性处理，有效降低了纤维亲水性，改善了复合材料的稳定性；同时提升了废弃物甜高粱渣的利用价值，实现了废弃甜高粱渣在材料方面的高值化利用。

碳纤维增强石英陶瓷基复合材料的制备方法 793

 0

本发明属于陶瓷基复合材料技术领域，具体涉及一种碳纤维增强石英陶瓷基复合材料的制备方法，包括以下步骤：纤维预制体预处理、液相浸渍成型、硅树脂浸渍、机械加工。本发明可一次成型出多件材料性能完全相同的碳纤维增强石英陶瓷基复合材料工件，也可一次成型出材料体系相同，但增强体与陶瓷基体比例不同的碳纤维增强石英陶瓷基复合材料工件，成型不受预制体外形限制，成型效率高。碳纤维以纤维预制体的形式引入，碳纤维含量高，分散均匀，所制备的复合材料可加工性能好，外形和内在质量易控制，产品合格率高。设备投资费用低，成本低，生产效率高，可直接制备加工余量较小的异型结构件。
