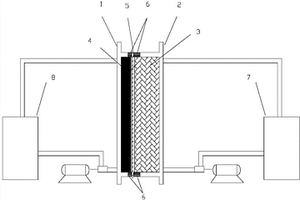

本发明涉及一种锂卤素流体电池,包括一节单电池或由二节以上单电池串联而成的电池模块、电解液储液罐、循环泵和循环管路组成;单电池包括依次叠合的正极、隔膜、负极,正极为碳材料电极,负极为沉积型锂电极,电解液储液罐内装填有电解液;电解液为由锂盐作为溶质、该锂盐能够在其中电离的非水溶剂作为溶剂和卤素单质络合剂三部分组成,其中锂盐包括两部分,一部分是作为活性物质的卤化锂,另一部分为支持电解质锂盐。该电池由于正极采用非金属性最强卤族元素,负极采用金属性最强的金属锂,具有电化学活性最高、能量密度高、结构及制造工艺简单的特点。

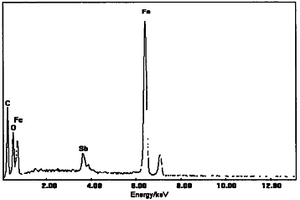

本发明属于金属腐蚀与防护领域,是一种溴化锂吸收式制冷机缓蚀剂及其制备方法,由0.05~0.10MOL/L氢氧化锂、100~500MG/L多元杂多化合物和50~300MG/L含锑化合物组成。制备步骤为:(1)将氢氧化锂加入溴化锂溶液中,搅拌1-2H,调节溴化锂溶液PH值为9~10.5;(2)将100~500MG/L多元杂多化合物加入溴化锂溶液中,搅拌2-4H;(3)将50~300MG/L含锑化合物加入溴化锂溶液中,搅拌2-4H;上述步骤均在25-80℃下进行。该缓蚀剂能够在碳钢、白铜和铜等金属表面生成由钝化膜和吸附膜构成的多重膜层,阻滞金属的腐蚀,在高温高浓度溴化锂溶液中具有很高的缓蚀效率。
本发明涉及分级孔结构多孔碳材料在锂-空气电池中的应用,其特征是碳材料具有相互贯通的分级孔结构分布,即具有适合放电产物沉积的中孔及适合氧、电解液传输的大孔结构。将该碳材料用作锂-空气电池电极材料,可最大限度地提高碳材料在充放电过程中的空间利用率,有效提高电池的放电比容量、电压平台及倍率放电能力,进而提高锂-空气电池的能量密度及功率密度。本发明的优点是:制备工艺简单,材料来源广泛,分级孔碳材料孔结构可调控且调控方式多样,可易于同时实现金属/金属氧化物的掺杂。

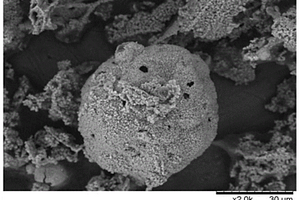

本发明涉及一种用于锂原电池正极复合材料及其制备方法。针对锂原电池存在能量密度和高倍率性能不能兼具、高倍率工况使用时产热严重的问题,本发明设计并研制非含锂正极材料的多层复合结构,结构中活性物质的多电子转移反应实现锂原电池的高比能量,同时利用电极活性物质协调接续放电策略,拟补复合正极自身放电的弱点,提升放电倍率性能,实现协同增效机制的放电。本发明专利中锂原电池正极复合材料是由氟化物与氧族元素材料单质或化合物经过喷雾热处理制备而成,氟化物是由氟化碳包覆的氟化金属形成的多孔中空球形颗粒组成。本发明制备的复合正极材料,显著提升了锂原电池的放电比能量和比功率,制备的锂原电池20小时率放电比能量大于800Wh/kg。

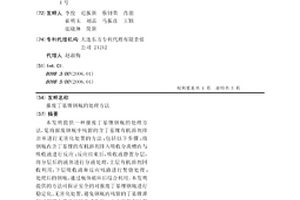

本发明提供一种报废丁基锂钢瓶的处理方法,是将报废钢瓶中残留的含丁基锂有机溶剂排出并进行无害化处置的方法;包括以下步骤:将钢瓶内含丁基锂的有机溶剂排入吸收分离槽内与吸收液进行反应;反应结束后,吸收液静置分层,将分层后的液体进行分液处理,上层有机溶剂回收利用,下层吸收液和反应残渣进行焚烧处理;处理后的钢瓶,通过瓶体破坏后综合利用。本发明提供的方法可保证安全的对报废丁基锂钢瓶进行稳定化、无害化处置,避免钢瓶内残留的丁基锂泄漏对周围人群及环境造成危害。本方案具有较强的可操作性与实用性,不会造成二次污染情况发生。同时处理过程中产生的有机溶剂可以回收再利用,具很好的经济效益。

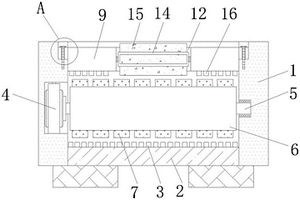

本实用新型属于锂电池领域,具体的说是一种用于锂电池的回收装置,包括箱体;所述箱体的底部固定连接有底板,所述底板的顶部固定连接有第一碾碎齿,所述箱体的内侧壁固定连接有电机,所述电机的输出轴通过联轴器固定连接有转动杆;通过箱体、底板、第一碾碎齿、电机、转动杆、转动轮、粉碎齿、顶盖、第二碾碎齿的结构设计,实现了该锂电池的回收装置粉碎效果好的功能,解决了一般锂电池的回收装置粉碎效果差的问题,能够对报废的锂电池进行很好的粉碎处理,同时能够对锂电池进行充分的粉碎,提高粉碎的效果,避免在使用时不仅粉碎时间长,同时粉碎不彻底的情况,进一步降低回收的成本,方便使用者的使用,提高了锂电池回收装置的实用性。
本发明公开了一种锂硫电池正极材料及其制备方法,以含氮量丰富的三聚氰胺甲醛树脂为碳源和氮源,用纳米SiO2铸造的方法制备出直径为100~300nm的富氮中空碳壳,通过物理吸附和化学吸附结合的作用加强对多硫化物的界面吸附作用,有效的抑制多硫化物的迁移及飞梭效应,增强了锂硫电池充放电稳定性。同时所述富氮中空碳壳充硫之后形成一种蛋壳结构,使得硫内核与聚合物外壳之间存在内部空隙,以容纳硫原子锂化过程中的体积膨胀。本发明将上述锂硫电池正极材料应用于制备锂硫电池正极和锂硫电池。所述的锂硫电池具有良好的循环性能和容量保持率。
本发明公开了一种分子筛复合多孔膜在锂硫电池中的应用,分子筛复合多孔膜是以由有机高分子树脂中的一种或二种以上为原料制备而成的多孔膜为基体,在此基体的两侧表面复合无机分子筛层形成的复合多孔膜。本发明的分子筛复合多孔膜在锂硫电池中具有高的电解液吸收能力和保存能力,同时有助于锂离子的传输。复合膜的分子筛层孔径可控制在多硫化物尺寸与锂离子尺寸之间,从而在不影响锂离子传导率的前提下有效抑制多硫化物的“飞梭”效应,减少活性物质的流失,提高电池效率和稳定性。此外该复合膜的分子筛层具有较好的导热能力,能抑制负极锂片枝晶的生成,防止电池使用过程中枝晶刺穿隔膜造成电池短路。
本发明公开了一种锂电池用新型负极及其制备方法和应用,属于化学电源领域。该新型负极由一层金属锂和一层高比容量的不含锂的负极材料复合而成。将这种新型负极与不含锂的正极材料组成二次电池,可实现不含锂源的高比容量正极材料的实际应用。电池放电的同时,在负极原位生成锂合金。采用这一新型负极还可解决单独采用金属锂作为负极时可能造成的锂枝晶的问题,以及由此导致的电池的循环稳定性差和安全问题。本发明公开的这种新型负极的制备方法简便,采用这种新型负极制备二次电池,可简化电池制作工艺,降低电极材料制备和电池制作成本。

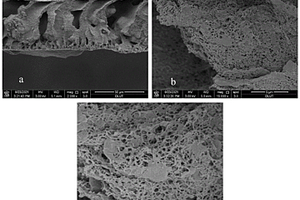

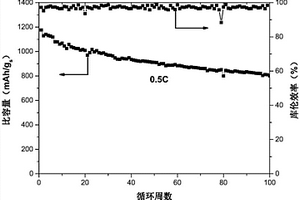

本发明公开了一种锂硫电池用正极碳基膜材料的制备方法与应用。本发明提供的碳基膜材料由聚丙烯腈/碳纳米管/MXene混合溶液经过溶剂相转化、碳化过程后形成多孔碳基膜材料,并通过载硫应用于锂硫电池。该膜材料内添加的碳纳米管,使膜整体呈现多孔结构,并增进了膜材料的导电性;膜内添加的MXene有利于为多硫化物提供化学吸附和催化转化,能够有效抑制锂硫电池的穿梭效应,同时其较高的导电能力进一步促进离子传输,进而提高电池循环稳定性与库伦效率。以该碳基膜电极制备的锂硫电池具有良好的电化学性能,0.2C电流密度下循环100圈后,比容量为859.4mA h g‑1,每圈的容量损失率为0.23%,库伦效率接近100%。
混分的太阳能补热溴化锂热泵供暖装置,属于供热余热回收与热量分配领域,为了解决对存储水、用户端和电厂水之间热量合理分配的问题,包括溴化锂热泵、第四热泵、混水器、第二分水器及回水补热装置;所述的溴化锂热泵包括高温换热段、低温换热段、中温换热段,所述的混水器包括第一入口、第二入口及出口,所述回水补热装置包括低温换热水管、高温换热水管及第一温度传感器,效果水通过溴化锂热泵、第四热泵完成换热,并将换热后的低温水分别返回电厂和第一分水器,使得换热后的低温水继续参与循环。
本发明涉及一种锂硫电池用粘结剂及其应用,所述粘结剂采用明胶和淀粉作为粘结剂,水凝胶作为交联剂,制备得到具有介孔级孔道的三维空间网状结构的锂硫电池电极。本发明制备的粘结剂能够解决硫电极体积膨胀,电池在充放电过程中产生的中间产物多硫化锂(Li2Sx,4≤x≤8)易溶于有机电解液,易发生飞梭效应的问题。因此,能够解决锂硫电池循环性较差的问题。
本发明涉及一种用于锂硫电池正极的正极材料及其制备和应用。其以过渡金属中的一种或二种以上金属元素的碳化物或氮化物为催化组分;以单质硫为活性组分;催化组分首先担载于载体上,然后活性组分再担载于负载有催化组分的载体上;催化组分的含量为正极材料总重量的2-30%,硫的含量为正极材料总重量的30-80%,余量为载体。这种正极材料用作锂硫电池正极时,对单质硫还原表现出良好的选择性;降低了硫还原所需要的反应能垒,减小了反应极化,提高了放电电压平台。该类催化剂环境友好、成本低、资源丰富。
本发明涉及一种锂空气电池用多孔碳材料,其为金属掺杂的含氮多孔碳材料,通过一步硬模板法制备而成,其比表面积为500-2000m2.g-1,总孔容积为0.8-5㎝3.g-1,介孔容积占总孔容积比例为50-90﹪,金属原子含量为0.5-5wt.%,氮原子含量为1-10wt.%。本发明中含氮碳源和金属盐溶液中引入的氮原子和金属原子具有催化作用,在锂空气电池充放电过程中提供了更多的活性位点,有效降低了电荷转移阻抗,提高了放电平台电压。
热电混分补热的溴化锂的热泵换热方法,属于供热余热回收与热量分配领域,为了解决为溴化锂热泵提供高温热源,且热量供需不匹配的问题,乏汽装置产生的乏汽水进入第一溴化锂热泵机组作为低温热源,蒸汽轮机产生的100℃的高温蒸汽进入第一溴化锂热泵机组作为高温热源,四级换热水进入汽‑水换热器并与蒸汽轮机产生的高温蒸汽换热,由汽‑水换热器输出100℃的热水;电厂冷凝器引入管连通溴化锂热泵的高温换热段,并对其输送高温换热水(100℃),效果是能够解决因为严寒天气等情况下导致的热量供需不匹配问题,也能满足用户端负荷正常时的用热需求。
电厂热电联产的热泵与板式换热器混合的溴化锂热泵供暖方法,属于供热余热回收与热量分配领域,为了解决热电联产装置逐级提升热量品质,以形成于适合于换热的高温水,且阶梯利用能量,极大降低能量损失的问题,由蒸汽热泵机组的冷凝器端输出30℃左右的一级换热水,一级换热水进入第一溴化锂热泵机组的中温热源并作为其进水,高温换热水管与低温换热水管换热,并连接第二输出管路以供应第二输出水(55℃),蒸发器与冷凝器换热,效果第二溴化锂热泵机组的中温热源的出口与第三溴化锂热泵机组的中温热源的入口连通。

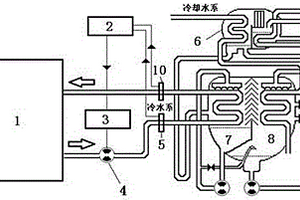

本发明涉及溴化锂吸收式制冷技术领域,一种用于溴化锂吸收式机组的冷温水泵变频控制系统,包括主控器、温度检测装置、变频器、冷温水泵,主控器与温度检测装置电路连接,主控器与变频器电路连接,变频器与冷温水泵电路连接。主控器采用可编程控制器PLC,主控器读取温度检测装置检测到的温度信号并通过逻辑计算而得出冷温水泵的运转频率,主控器的输出频率信号传输至变频器;变频器安装在主控箱内,变频器接收主控器经逻辑计算得出的频率信号,经信号转换后供冷温水泵使用,实现冷温水泵的自动变频功能。本发明在溴化锂吸收式机组的不同运行条件下,根据计算出的冷温水泵运转频率通过变频器对冷温水泵控制,保证了溴化锂吸收式机组的安全、稳定运行;并能大幅节约电能,为用户节约使用成本。

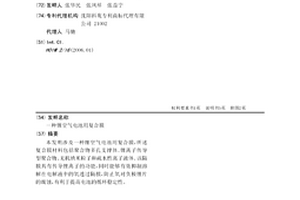

本发明涉及一种锂空气电池用复合膜及其制备,所述复合膜由大孔聚合物支撑层与微孔表层构成,微孔表层覆盖于大孔聚合物支撑层的一侧表面;其中支撑层孔径为100纳米-1微米,厚度20-200微米,孔隙率70-95%;所述微孔表层孔径为1-20纳米,厚度为5-30微米,孔隙率为70-90%。本发明的复合膜具有优异的机械性能,不仅能够传导锂离子,同时可以有效抑制和减少氧气向锂负极渗透,降低对锂负极的腐蚀,提高电池的循环稳定性。制备工艺简单、可控性强、成本低廉。
本发明提供一种锂离子电池电极及其制备和应用,所述锂离子电池电极,按重量比计,季戊四醇三丙烯酸酯(PETA)、LiPF6、正极材料、导电剂的比为(54~4.5):(6~9):(8~9):(1~1.2)。所述电极中还包括过氧化苯甲酰(BPO),所述过氧化苯甲酰与季戊四醇三丙烯酸酯的质量比为(1~2):(100~102)。与现有技术相比,本发明制作电极无需粘接剂,成本低廉,电极聚合物中含有的大量锂盐,一方面使正极片的锂含量大大提高,提高了正极的比容量,另一方面与电池中电解液形成浓度差,增强了锂离子向电解液中扩散的驱动力,大大提高了锂离子在电池中的传输速率。且该工艺制作简单,组装成锂离子电池比容量高,循环性能优良。

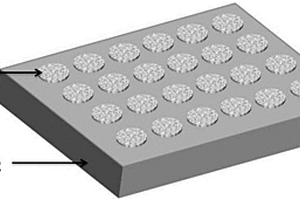

本发明涉及一种金属锂线及其制备方法,其中,金属锂线具有一维线状结构,金属锂线外表面包覆保护层,该方法是以导电阵列模板为沉积基体,在有机电解液体系中通过电化学沉积的方法进行制备。操作的程序至少包括:1)沉积基体的处理;2)金属锂线的电化学沉积;3)金属锂线的收集;4)金属锂线的高温钝化处理。以该方法制备的金属锂线具有一维结构,能够缓冲充放电过程中金属锂体积的膨胀收缩,表面包覆保护层能够抑制金属锂与电解液或潮湿空气反应,同时该制备方法安全、简单、可实现金属锂线制备、包覆的连续生产。
本发明涉及二次锂电池领域,旨在提供一种锂-多硫化物二次电池及其制备方法,该锂-多硫化物二次电池的制备包括以下步骤:将硫、硫化锂、导电剂,以及粘结剂按比例加入到有机溶剂中,混合物经混合制备成正极浆料;将正极浆料涂覆于导电基材上,经真空干燥后制备成多硫化物正极;将多硫化物正极与隔膜、锂基负极组成电芯,电芯封装于外壳中,并加入电解液后得到锂-多硫化物二次电池。本发明的锂-多硫化物二次电池正极中包含高活性的固态多硫化物活性物质,其利用率高,同时电池充放电过程中高浓度的多硫化物提高电池的循环稳定性。该锂-多硫化物二次电池具有高比容量、长寿命、高倍率性能,并且制备简单、成本低,具有良好的应用前景。
一种利用杂化电容提取卤水中锂的方法,属于能源材料与技术领域。该方法基于杂化电容原理,电容模块中一极采用锰氧化物,另一极采用带有阴离子交换膜的活性炭,控制施加在电极上的电压,实现在盐湖卤水高镁锂比的环境下提取锂离子。提取锂离子过程中,在不引入其他离子的前提下可以有效的排除卤水中镁离子的干扰。只需要控制所施加的电压便可以实现锂离子的富集与吸附剂再生,处理过程简便,实现了锂离子简单有效的提取。该方法单次吸附量可以达到3mg/g,并且避免了再生过程中强酸的使用而导致的锰的溶损,提高了吸附剂的稳定性,循环操作50次后未见明显衰减。该锂离子的提取方法具有广阔的工业应用前景。
本发明提供一种氟化石墨烯改性钛酸锂材料及其制备方法。一种氟化石墨烯改性钛酸锂材料,由氟化石墨烯与钛酸锂复合而成;钛酸锂占整体材料的质量分数为55%‑98%,其中较优的是62%‑97%,最优的是70%‑94%。材料表面含有C‑F‑Ti键和F‑Ti键;钛酸锂占整体材料的质量分数为55%‑98%,炭元素占整体材料的质量分数为1%‑25%,氟元素占整体材料的质量分数为0.2%‑20%;较优:钛酸锂占整体材料的质量分数为62%‑97%,炭元素占整体材料的质量分数为2%‑20%,氟元素占整体材料的质量分数为0.5%‑18%;最优:钛酸锂占整体材料的质量分数为70%‑94%,炭元素占整体材料的质量分数为5%‑18%,氟元素占整体材料的质量分数为0.8%‑15%。
本发明涉及一种带有双层界面膜的锂金属负极及其制备和应用,在锂金属表面附着有双层界面膜,内层为氟化锂无机层,外层为醚类聚合物层。将其应用于锂金属电池中,该界面膜内层致密膜能够抑制锂金属表面枝晶生长,外层柔性膜有效缓解负极体积膨胀造成的氟化锂层破裂,提高界面稳定性,抑制锂负极与电解液的持续反应与消耗,延长电池的循环寿命。此外,界面膜中有机锂盐的引入,大大加快了界面锂离子传输,改善锂沉积均匀性。
本发明属于蓄电池技术领域,提供了一种长时间存放的退役锂电池稳定容量值标定方法。对长时间存放的退役锂电池单体进行外观检查和信息采集之后,对电池单体进行小倍率活化处理。然后进行室温容量测试。在室温容量测试过程中采集容量Q数据以及电压V数据绘制充电容量增量曲线dQ/dV‑V图。结合充电容量增量曲线图,对前后测试过程中容量增量曲线最高峰值所对应的X轴坐标数据做差,根据差值的大小确定本次测试过程中的容量值是否为退役电池容量的稳定值。该方法解决了传统电池容量标定方法对长期存放状态的退役锂电池容量标定不准确的问题,为后续退役电池安全可靠的梯次再利用奠定了使用基础。
本发明公开了一种Mg掺杂钛酸锂负极材料的制备方法,具有如下步骤:按照Li4‑xMgxTi5O12原子比分别称取原料,锂源过量6%,并同分散剂一起放入球磨罐中,其中,Mg来自Mg化合物,x=0.1‑0.3;将球磨罐装入球磨机,以400~600的转速,球磨1~6h;将球磨后的液体置于干燥箱中,120℃干燥12h;将干燥好的粉末集于玛瑙研钵中,研磨均匀,得到钛酸锂前驱体;将钛酸锂前驱体置于管式炉中,在600~900℃,空气气氛下,热处理4~8h后得到Mg掺杂钛酸锂负极材料。通过本发明,Mg掺杂钛酸锂负极材料在100mAhg‑1时其首次放电比容量可达到193.6mAhg‑1。
本发明涉及一种锂空气电池用阴极电极材料,所述阴极电极材料为多孔氧化锡锑,或者由多孔氧化锡锑与金属氧化物复合的材料,其中多孔氧化锡锑的孔径尺寸为1-150nm,其中孔径为1-3nm的孔容占总孔体积的68%-20%,孔径30-60nm的孔容占总孔体积的30%-78%。锂空气电池用多孔氧化锡锑比常规的碳材料稳定性更高,具有更好的循环稳定性;同时在制备过程中使用模板法制备大孔径多孔氧化锡锑,使其适用于锂空气电池中,制备方法简单易行,易于实现和大批量生产。
本发明属于锂硫电池技术领域,具体涉及一种锂硫电池新体系,包括电解液和与之匹配的隔膜。包括电解液、隔膜,其特征在于:所述电解液为浓度为0.1-3mol/L锂盐溶液,锂盐溶液中的锂盐溶质为氟化锂、氯化锂、溴化锂或碘化锂中的一种或两种以上混合物;溶剂为N,N-二甲基甲酰胺、N,N-二甲基乙酰胺、二甲基亚砜、四甲基砜、四氢呋喃、N-甲基吡咯烷酮、乙腈中的一种或两种以上的混合物;所述隔膜为孔径为0.5-10纳米的微孔膜或含有阴离子的致密膜。所采用的。微孔隔膜经表面改性和热压后,能够在小分子锂盐电解液中充分浸润,同时具有合适的尺寸使电解质离子自由通过而抑制或阻止多硫化物的迁移。锂盐价格低廉,使电池具有成本上的优势。
本发明公开了一种多酸氧化物(POMs)——(NH4)3[H3V10O28]材料在锂硫电池正极材料中的应用。NVO团簇是二维片层堆积“玫瑰花”状材料,颗粒尺寸较小,在添加到锂硫电池正极中时能够更好地分散,同时二维片层的高比表面可以为反应提供更多的反应位点,二维片层堆积的空隙可以储存电解液,从而加快离子传输和固定多硫化物。材料中丰富的O元素可吸附多硫化锂中的锂离子,团簇中丰富的V易吸附多硫离子,这种“双吸附”作用能够有效地吸附多硫化锂,从而将多硫化锂固定于正极,抑制“飞梭效应”,显著提高锂硫电池的循环性能和寿命。综上所述,团簇NVO作为锂硫电池正极添加剂,在固定多硫化物,提高锂硫电池循环性能方面具有良好的应用前景。
中冶有色为您提供最新的辽宁大连有色金属加工技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
