云南有色金属废水处理技术理论与应用

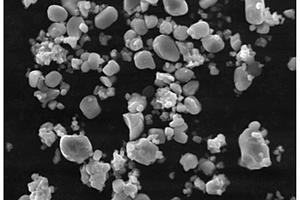

由废旧锂离子电池正极材料再生制备类单晶三元正极材料的方法 993

 0

本发明公开了一种由废旧锂离子电池正极材料再生制备类单晶三元正极材料的方法，包括步骤：将废旧锂离子电池镍钴锰酸锂正极材料和过饱和锂源溶液加入水热反应釜中，进行水热处理，将水热处理后料浆进行液固分离，得到粉末A；按照和废旧锂离子电池镍钴锰酸锂正极材料相同摩尔比，将新的镍盐、钴盐和锰盐配置成前驱体溶液，然后进行喷雾干燥，再经破碎后得到粉末B；将所述粉末B和所述粉末A以及添加剂混合，然后进行煅烧处理，得到煅烧产物C；将所述煅烧产物C与锂源混合，经固相烧结，得到再生的类单晶形貌的正极材料。本发明正极材料再生工艺成本低，无废水废气排放，有价金属能够高价值化利用，制备的类单晶正极材料振实密度高，性能稳定。

除去粗硒中碲制备高纯硒的方法 1106

 0

本发明涉及一种除去粗硒中碲制备高纯硒的方法，包括：将粗硒加入自制的密闭反应器内，排出空气后通入氧化性气体，保持一定正压，密闭反应器不断旋转，使粗硒中的碲在氧化性气氛中充分氧化，得到初级产品，所述初级产物进行真空蒸馏处理，使所述粗硒中的硒挥发，碲氧化物不挥发，从而回收得到含碲低的高纯硒产品。本发明通过反应装置，将粗硒中的碲氧化，使碲的形态发生改变；利用形态改变的碲氧化物与硒在真空状态下性质的差异，通过真空蒸馏将碲从硒中脱除，降低硒中碲的含量，能够得到碲含量低于10ppm的硒产品。本发明解决了现有技术中容易产生有害气体或者产生大量废水等污染环境的问题，具有工艺简单、环保高效、产品硒纯度高等优点。

循环使用硫化亚锡分离铜锡合金的方法 978

 0

本发明涉及一种循环使用硫化亚锡分离铜锡合金的方法，属于有色金属冶金领域。在常压下将铜锡合金加热至合金熔化为液体，向铜锡合金溶液中添加硫化亚锡，将金属液升温，充分搅拌溶液，将反应后锡液降温进行捞渣，得到含Cu＜0.1％的粗锡合金及硫渣。根据硫渣中锡和硫含量，选择性向硫渣中添加或者不添加金属锡，将物料放入真空蒸馏炉内进行真空蒸馏，得到金属铜及硫化亚锡。本发明使用硫化亚锡进行铜锡分离，硫化亚锡在流程中可循环使用，降低了铜锡分离的成本，分离工艺为全火法，不会产生废水及废气。

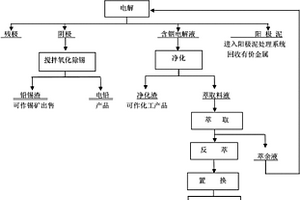

含铟粗铅的分离提取工艺 747

 0

含铟粗铅的分离提取工艺。本发明涉及采用电解-萃取方法从含铟粗铅中提取铟的工艺，属于有色金属冶炼技术领域。本发明的工艺步骤为①将含铟粗铅浇铸成阳极板在硅氟酸铅介质中电解，铅离子浓度为40～80g/L，硅氟酸酸度80～120g/L，电流密度80～120A/㎡；②当电解液中铟浓度达到30～60g/L时，抽出电解液进行萃取，反萃，置换工序分离铟和锌，萃取液为P204与磺化煤油的混合液，用量为抽出电解液体积的25～20%；③锡和铅在阴极上析出，阳极泥送入阳极泥处理系统回收其中的有价金属。本工艺摒弃了传统操作环境恶劣的氧化造渣，有利于解决废水和废渣排放问题，生产安全，能显著提高铟的回收率，降低加工成本。

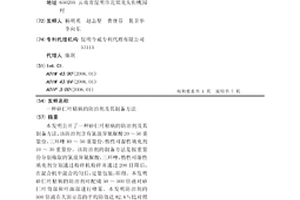

砂仁叶枯病的防治剂及其制备方法 895

 0

本发明公开了一种砂仁叶枯病的防治剂及其制备方法,该防治剂含有氯溴异氰脲酸20～50重量份,三环唑40～50重量份,惰性可湿性填充剂10～30重量份。该防治剂的制备方法是按重量份分别称取的氯溴异氰脲酸,三环唑,惰性可湿性填充剂分别通过粉碎机粉碎并通过200目筛后,在混合机中混合均匀后,定量包装,即得。本发明砂仁叶枯病的防治剂可配成50～500倍液对砂仁叶背部和叶面部进行喷雾。本发明防治剂的500倍液在大田示范的平均防效达82.6%比对照50%退菌特防效提高近16%,其成本每hm2仅为156元,成本低,所用原料充足,生产工艺简单,无废水、废气及废渣,投资少,易于掌握。

硼酸锌微胶囊化赤磷阻燃剂及其制备方法 995

 0

硼酸锌微胶囊化赤磷阻燃剂及其制备方法,该产品是在赤磷颗粒表面包覆一层硼酸锌阻燃剂,其制备方法采用经热处理硼酸、氧化锌与赤磷按以下步骤制备得到产品：（1）、硼酸热处理脱水；（2）、热处理脱水硼酸与氧化锌混合粉碎；（3）、将步骤（2）中得到的粉碎物与赤磷初混后放入高能磨中，在氮气保护下进行混合粉碎；（4）、在氮气混合搅拌下加热处理步骤（3）中得到的混合物粉末，使硼酸热处理脱水物与氧化锌反应，在赤磷颗粒表面形成一层硼酸锌包覆层；（5）、在搅拌下冷却步骤（4）中反应后即得硼酸锌微胶囊化赤磷阻燃剂产品。该工艺流程短，操作控制简单方便，工艺过程中无废水、废气产生。

含钒钢渣提钒的方法 1084

 0

本发明公开一种含钒钢渣提钒的方法，采用低温钠化焙烧‑加压酸浸的方法处理含钒钢渣。含钒钢渣在焙烧过程中添加助剂以实现低温钠化焙烧，焙烧产物采用加压酸浸代替传统的热水浸出方式，提高钒浸出效率。本发明具有焙烧过程能耗低、浸出工序废水排放量小、钒回收率高等优点。

改性纳米二氧化硅材料及其制备方法和应用 1032

 0

本发明公开了一种改性纳米二氧化硅材料及其制备方法和应用，属于纳米材料技术领域。该吸附剂以二氧化硅纳米材料为载体表面接枝季铵盐；该改性的二氧化硅是按照下述步骤制备得到的：将纳米二氧化硅放入乙醇，然后加入二甲基十八烷基[3‑(三甲氧基硅基)丙基]氯化铵和氨水，回流反应后将得到的产物迅速离心分离烘干后得到纳米二氧化硅材料。本发明制备得到的纳米材料可以吸附水溶液中的阴离子染料，原材料廉价易得，制备方法简单，能够快速有效的处理印染废水，并且可以循环使用。

高炉镍铁渣基沸石分子筛的制备方法及应用 1003

 0

本发明公开了一种高炉镍铁渣基沸石分子筛的制备方法，该方法将高炉镍铁渣干燥、研磨后，加入氢氧化钠，在600～700℃下焙烧2h；在焙烧后产物中加入氢氧化钠和去离子水，在室温下搅拌30～60min，陈化过夜；将混合物转移到高压反应釜中，在100～150℃下加热24h后，洗涤产物、抽滤、干燥、研磨制得高炉镍铁渣基沸石分子筛；将本发明制得的高炉镍铁渣基沸石分子筛应用在吸附亚甲基蓝中，实验结果显示该材料对有机染料亚甲基蓝具有较好的吸附性能，本发明方法提高了高炉镍铁渣的综合利用率，为有机染料废水污染的治理提供了新思路。

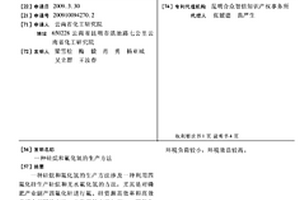

硅烷和氟化氢的生产方法 849

 0

一种硅烷和氟化氢的生产方法涉及一种利用四氟化硅生产硅烷和无水氟化氢的方法,尤其是对磷肥产业副产四氟化硅进行氟、硅资源高效率和高效益综合利用的方法,本发明的方法如下:A.四氟化硅气体或者含四氟化硅的混合气体经过预处理;B.预处理后,通入装有醇及混合醇的带搅拌醇解反应器中;C.四氟化硅与醇及混合醇的摩尔比控制在1∶3.5-4.5之间;D.控制醇解反应器中的反应温度在25℃至130℃之间,压力控制在200MBAR至1BAR之间进行醇解反应;E.反应时间控制在20-130MIN之间,得到不同的烃氧基硅烷产品和氟化氢;F.通过四氟化硅醇解反应得到不同的烃氧基硅烷产品和氟化氢。本发明用醇解四氟化硅气体,一步直接生产高附加值烃氧基硅烷和无水氟化氢产品,避免了传统工艺路线产生的大量废水废渣和高能耗等问题,环境负荷较小,环境效益较高。

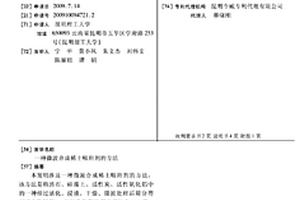

微波合成稀土吸附剂的方法 1022

 0

本发明涉及一种微波合成稀土吸附剂的方法,该方法是将沸石、硅藻土、活性炭、活性氧化铝中的一种经过活化、浸渍、干燥、微波处理后筛分得到稀土吸附剂。这种吸附剂能用于多种废水治理,尤其是对污水中氮、磷污染的治理,对氮的吸附容量为6～8MG/G,对磷的吸附容量为16～20MG/G。

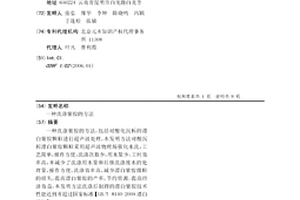

洗涤紫胶的方法 672

 0

一种洗涤紫胶的方法，包括对酸化沉析的漂白紫胶颗粒进行超声波处理，本发明方法对酸沉析漂白紫胶颗粒采用超声波物理场强化水洗，工艺简单，操作方便，洗涤次数少，用水量少，工时效率高，并减少了洗涤用水量和后继洗涤废水的处理量，操作方便，洗涤效率高，减少漂白紫胶微粒的损失，提高漂白紫胶的产率，节约资源，提高经济效益，本发明方法洗涤后制得的漂白紫胶技术性能达到并超过国家标准【GB/T？8140-2009漂白紫胶】。

复合光催化剂的制备方法 931

 0

本发明公开了一种复合光催化剂的制备方法，属于材料技术领域；该方法先将石墨烯同钛源用乙醇溶解，将氟源溶于蒸馏水中，将二者混合后通过超声搅拌使之分散均匀，采用微波溶剂热法制得暴露高能面的氟掺杂二氧化钛‑石墨烯；然后将镉源和硫源分别用乙二醇溶解，将所得暴露高能面的氟掺杂二氧化钛‑石墨烯在超声搅拌条件下与之混合，通过微波溶剂热法制得暴露高能面的氟掺杂二氧化钛‑纤锌矿型硫化镉‑石墨烯复合光催化剂；本发明具有工艺简单、制备时间短、效率高、安全可靠等优点，所合成的复合光催化剂具有形貌可控和高比表面积的特点，可高效吸附染料废水中的有机物并在可见光下将其分解为水和二氧化碳，在污水处理领域有应用前景。

纳米马达及其制备方法和应用 674

 0

本发明公开一种纳米马达，其采用磁性纳米颗粒为核，在磁性纳米颗粒表面包裹无机氧化物形成核壳结构的纳米颗粒，然后将含N有机化学基团通过共价键的作用固定在纳米颗粒表面；该纳米马达合成简单、成本低廉、吸附时间短、吸附容量大、操作方便、经济高效，不仅适用于含不同种类重金属离子废水的高效处理，还解决了传统方法吸附材料无法再生、不易与水相分离且耗时耗能的问题。

含碲废料真空分级冷凝回收金属碲的方法 1029

 0

本发明涉及一种含碲废料真空分级冷凝回收金属碲的方法，属于有色金属火法冶炼和资源再生技术领域，本发明首先将含碲废料置于真空分级冷凝炉内，抽真空，升至一定温度后进行真空热分解，然后调整温度进行分级冷凝，保温一段时间，停止作业，分别得到金属碲和其他有价金属；本方法工艺简单，操作方便，所需设备简单，无废水废气产生，成本低廉，原料的普适性高，能够处理任意成分含碲废料，过程安全可控。

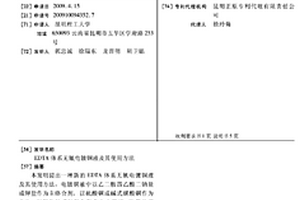

EDTA体系无氰电镀铜液及其使用方法 1092

 0

本发明提出一种新的EDTA体系无氰电镀铜液及其使用方法,电镀铜液中以乙二胺四乙酸二钠盐或钾盐作为主络合剂,以硫酸铜或碱式碳酸铜作为主盐,氢氧化钠或氢氧化钾作为电镀液PH值的调整剂,以柠檬酸的钠盐或钾盐或者酒石酸钾钠作为辅助络合剂,以硝酸钠或硝酸钾导电盐。还提出了一种无氰电镀铜液的使用方法。本发明镀液配方简单,易于控制和操作,镀液使用温度范围宽,电流效率高,镀层结晶细致,外观色泽好,镀液稳定,均镀和覆盖力强,成本低,废水处理容易。可以代替含有剧毒的氰化电镀铜工艺,作为预镀铜或直接电镀铜使用。

无氰碱性镀铜液及其制备和使用方法 1120

 0

本发明是一种新的无氰碱性电镀铜液及制备和使用方法。电镀铜液中用硫酸铜或碱 式碳酸铜作为主盐，用羟基亚乙基二膦酸作为主络合剂，用柠檬酸三钠、柠檬酸三钾或 酒石酸钾钠作为辅助络合剂，用硝酸钠或硝酸钾作为导电盐，用氢氧化钠或氢氧化钾作 为pH值的调整剂；操作工艺条件为：阴极电流密度为0.5～3.0A/dm2，镀液pH控制在 12～13之间，镀液温度为50～70℃。本发明与现有共知技术相比较，具有以下优点或积 极效果：镀液配方简单，易于控制和操作，镀液使用温度范围宽，电流效率高，镀层结 晶细致，外观色泽好，镀液稳定，均镀和覆盖能力强，成本低，废水处理容易。可以代 替含有剧毒的氰化电镀铜工艺，作为预镀铜或直接电镀铜使用。

移动式污染废物热脱附的成套设备及方法 762

 0

本发明公开了一种移动式污染废物热脱附的成套设备及方法，本发明成套设备包括进料模块、热相分离模块、出料模块、水处理模块、废气处理模块；本发明设备填补了国内热脱附先进技术的空缺，此热脱附成套设备可以快速、高效地解决含汞、砷、有机物、有机农药等污染废物（土壤）治理难题，本发明热脱附成套设备具有环境安全性好、物料适用范围广、热脱附温度低的特点，本发明废气处理模块采用冷凝的方式将污染废物（土壤）中有机物、砷、汞进行回收，实现资源化再利用，具有较高的能量回收效率，废水经处理后实现设备内循环，燃料采用天然气或轻质柴油，排放尾气中污染物含量少，更加环境友好，具有广泛的应用前景。

污水处理厂聚磷菌的快速定量方法 819

 0

本发明涉及一种污水处理厂聚磷菌的快速定量方法，具体步骤包括污水处理厂活性污泥样品采集和保藏、制作无菌明胶涂片、制作样品涂片、亚甲基蓝染色、DAPI染色、显微镜观察、聚磷菌丰度的确定及统计分析等步骤。根据该方法，可以简单快速从复杂废水处理系统混合微生物群落中定量聚磷菌，操作流程快速，成本较低，操作简便，操作人员不需要特殊的技能培训，对检测的地点和时间无特殊的要求，检测结果准确，并能迅速提供给城市污水处理厂技术人员相关的数据，可作为监测强化生物除磷过程异常的原因和依据，对进一步调整工程控制措施，保证城市污水处理厂强化生物除磷过程的正常运行具有重要的意义。

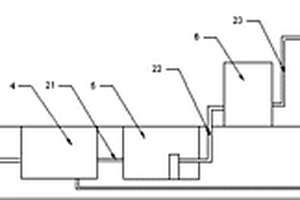

以黄磷副产磷铁渣为原料制备磷酸铁的生产工艺及生产设备 684

 0

本发明公开一种以黄磷副产磷铁渣为原料制备磷酸铁的生产工艺及生产设备。所述工艺包括：（1）磷铁渣溶解；（2）气体回收；（3）二水磷酸铁合成；（4）洗涤；（5）洗液回收；（6）干燥烧结；（7）粉碎混料包装。所述设备包括依次连接的磷铁渣溶解反应设备、二水磷酸铁生成设备、洗涤设备、干燥烧结设备、高温烧结设备、粉碎混合装置、包装设备、气体回收设备，所述洗涤设备底部连接洗液回收系统。本发明高效地利用了黄磷生产出的磷铁废渣，大大提高了磷铁渣的附加值，减少了磷铁渣的大量堆放和对环境污染的问题，所用的设备结构简单、操作方便，工艺简单，经济效益好，实现了废水废气的循环利用，适用于黄磷生产厂家。

蒸馏锌粉的方法 875

 0

本发明公开一种蒸馏锌粉的方法，其中，包括步骤：A、将电解锌锭通过蒸馏炉加锌口加入到蒸馏炉内，使锌锭熔化；B、将蒸馏炉温度控制在907~1000℃，熔化后的金属锌在蒸馏炉内汽化蒸馏；C、汽化后的金属锌蒸汽通过导气管进入到冷凝器中冷却，得到锌粉。本发明工艺流程短，生产操作简单，制造成本低；生产过程无废水、废气，符合环保要求；产品粒度细，满足净化生产要求。

含磷气体干法冷却回收磷单质的方法及系统 808

 0

本发明公开了一种含磷气体干法冷却回收磷单质的方法及系统，所述方法是将除尘后的含磷气体经过增压后进行涡流冷却，得到冷气流和热气流，所得冷气流中气态磷单质迅速凝结成固体颗粒并回收，所得热气流经换热降温后返回待处理含磷气体中重复以上步骤，即可；本发明还公开了一种实现含磷气体干法冷却回收磷单质的系统，包括气体增压系统、涡流管、换热器、整流器以及气固分离器。本发明采用干法收磷，通过涡流冷却，有效提高磷单质的回收效率；本发明处理过程中无废水废液的产生，环保经济，且处理速度快，适合大规模应用。

厨房带渣污水处理与回收废油净化器 915

 0

厨房带渣污水处理与回收废油净化器,本发明净化器装置在容器(3)的上部设置有一穿过容器的进水管(1),在进水管下方设有集渣盒(12),在容器的底部设置有一隔板(9)将容器底部分隔成为水池(16)和油池(15);在容器的下端连接有一出水管(6),一端通向容器外部,另一端在容器内与一竖直设立的分离管(4)连通,分离管(4)通过分离管支板(5)和出水管连接在容器上;分离管的底端距离容器的底面有一定的距离,分离管的顶端不高出容器(3)的顶端;出水管的的管壁底面不高于隔板的高度,本发明能将厨房废水中的油脂及固体垃圾分离出来,使排向下水道的水成为经过处理的净化水,对环境不会造成危害,并使回收的油脂再次成为可利用的资源。

镀锌废酸的资源化回收利用工艺 645

 0

本发明属于废酸处理及资源化回收利用技术领域，具体涉及一种镀锌废酸的资源化回收利用工艺；包括如下步骤：将镀锌废酸通入pH调节池中，向pH调节池中投入适量石灰石，调节pH至4～6；将调好pH的镀锌废水通入吸附反应箱中；向解吸反应箱中加入盐酸；反应一段时间后将溶液通入高梯度磁选分离器中；将步骤二中高梯度磁分离器中剩余的溶液通入沉淀池中，向沉淀池中加入适量生石灰,使溶液中的Fe²⁺全部沉淀；本发明以期解决镀锌废酸处理及资源化回收利用领域内长期存在的投资费用高、运行成本高、能耗高等问题。

絮凝剂的制备方法 681

 0

本发明涉及一种絮凝剂的制备方法，步骤为：将煤矸石与活性炭混合，在微波条件下活化后筛分，活化后的煤矸石用盐酸和水酸浸，再在微波条件下水解聚合得到聚合氯化铝铁；将聚合氯化铝铁与羧甲基淀粉混合后在微波条件下接枝，水浴浓缩后充分干燥，即得羧甲基淀粉‑聚合氯化铝铁复合絮凝剂。本发明提供的制备方法，工艺简单，能耗低，以固废煤矸石作为原料有很好的经济效益和环境效益，所制备的产品对于沤麻废水COD去除效果较好，且二次污染较小，有着很好地污水净化效果。

锌浸出液净化方法 800

 0

本发明公开了一种锌浸出液净化方法，包括步骤：将氧化剂加入到锌浸出液中进行反应，反应结束后过滤，得到第一滤液；将碳酸氢铵加入到所述第一滤液中进行反应，反应结束后过滤，得到碱式碳酸锌和第二滤液；将磷酸铵加入到所述第二滤液中进行反应，反应结束后过滤，得到磷酸铵镁和第三滤液；对所述第三滤液进行蒸发结晶，得到硫酸铵和含锌母液。通过采用湿法炼锌锌液制备超细活性氧化锌粉、磷酸铵镁、硫酸铵的方法，既实现了湿法炼锌系统镁离子的开路，同时又产出高价值的产品，产品的销售收入可以抵消本工艺的运行成本，从而能满足湿法炼锌系统持续排镁的需要，另外本工艺有价金属损失少，处理过程环保，无废渣、废水产生。

金银铜合金分离提纯的方法 725

 0

本发明公开了一种金银铜合金分离提纯的方法，属于有色金属火法冶金提纯领域。该方法可由两种途径实现，途径一原则步骤：第一步将金银铜合金置于真空炉，在升温速率10～15℃/min，温度1100～1300℃，保温时间30～180min，炉内压强0.01～100Pa条件下真空气化分离，得到金银铜合金第一步真空气化分离挥发物粗银及残余物金铜合金；第二步以第一步真空气化分离残余物金铜合金为原料进行第二次真空气化分离，控制升温速率10～15℃/min，温度1300～1700℃，保温时间30～180min，炉内压强0.01～100Pa，得到第二步真空气化分离挥发物粗铜及残余物粗金。途径二原则步骤：将原料金银铜合金置于真空炉，在升温速率10～15℃/min，温度1300～1700℃，保温时间30～180min，炉内压强0.01～100Pa条件下真空气化分离，在坩埚内得到残余物粗金，在不同冷凝区域分别得到粗铜及粗银。本发明工艺流程短、无化学试剂消耗、无废水废气产生，绿色高效。

农村家庭小型化污水处理装置 737

 0

本发明公开了一种农村家庭小型化污水处理装置，涉及水、废水或污水的处理技术领域，其结构是四方型或圆形箱体，所述箱体内部分隔成6个功能腔室，包括进水池（1）、厌氧池（2）、曝气池（3）、出水池（4）及电器安装室（5）和污水池（6）；该污水处理器通过小流量潜水泵并通过液位控制器自动把化粪池污水抽至处理器进水口，处理器自动启动，污水经过进水池－厌氧池－暴气池－生物膜－清水出池－紫外线杀毒－外部排水沟。本污水处理器设备小、操作简单，安装方便，成本低，可广泛应用于家庭产生的化粪池及生活污水处理。

从铜碲渣中提取碲的方法 803

 0

本发明属于真空冶金技术领域，公开一种从铜碲渣中提取碲的方法，该方法将铜碲渣加还原剂还原后，经过硫化和真空蒸馏工序实现碲的提取，首先，将铜碲渣和还原剂在容器中进行还原反应，得到还原后的铜碲渣；然后将前述还原产物与硫化剂按一定的比例混合，加热进行硫化反应，得到碲与硫化铜物质混合的硫化产物；再次，将前述得到的硫化产物置于真空炉中进行真空蒸馏，得到单质碲和硫化铜渣。铜碲渣经过还原、硫化、蒸馏三个过程，实现铜碲渣中碲的高效提取。本发明方法适用于成分复杂的铜碲渣，工艺过程中不使用酸碱溶液，没有废水产生，不会对环境造成污染，经过试验验证，使用本发明方法得到的碲纯度为98～99.9％，直收率达到96％以上。

植物无氧沉析药剂及其应用 687

 0

本发明提供了一种植物无氧沉析药剂及其应用，涉及水、废水、污水或污泥的处理技术领域。为解决现有化学絮凝剂在使用过程中存在的低温条件下絮凝效率不佳、改变水体电导率、污泥产生量大和水中残留化学物质危害人体健康等不足，所使用的主要原料植物取材于大自然的易降解的物质，不仅能达到化学絮凝及的絮凝效果，并且不会像化学絮凝剂那样产生二次污染；所使用的β‑环糊精能够吸附有机物分子形成包合物，在去除环境污染物方面能够应用于气相或水相，将其中的有机物分子等吸附去除，同时，本申请的方案中是利用β‑环糊精包裹植物原料微粒，延缓其扩散速度,提高植物原料的使用寿命。
