辽宁鞍山有色金属复合材料技术理论与应用

全固态超级电容器正极材料的制备方法 639

 0

本发明涉及一种全固态超级电容器正极材料的制备方法，将中空介孔二氧化硅球进行表面修饰，并加入到盐酸溶液中搅拌成均匀的混合液，移至冰浴锅中搅拌后缓慢加入过硫酸铵，得到的复合材料加入到高锰酸钾水溶液中搅拌，缓慢滴加浓硫酸，再加热搅拌1‑1.5，最后进行过滤、洗涤干燥得电极材料。优点是：二氧化锰/聚苯胺/中空介孔二氧化硅球复合材料具有三明治结构，该结构将聚苯胺夹于二氧化锰和中空介孔二氧化硅求之间；该复合材料具有较高的比表面积及较大的孔径、较高的电容量、较低的内阻及优异的循环稳定性。

镁二次电池的正极材料及其制备方法 718

 0

一种镁二次电池的正极材料，所述的正极材料为碳纳米材料原位包覆二硫化亚铁所形成的二硫化亚铁/纳米碳复合材料,并将其应用于镁二次电池中，所述的二硫化亚铁/纳米碳复合材料中碳材料与二硫化亚铁的重量百分比为：碳材料2％～5％、二硫化亚铁98％～95％。本发明采用二硫化亚铁作为基础材料，采用掺杂纳米级碳材料进行原位碳包覆，通过“一步水热法”得到最终的复合材料。使得该材料用于镁二次电池正极材料时，能够为镁离子的可逆扩散提供更多的通道，使得电池具有更高的充放电比容量和优异的循环性能。本发明的基底材料的合成仅需两种元素，步骤方法简便，无需高温煅烧，制备后可直接应用，制备原料丰富，成本低，易于大规模生产。

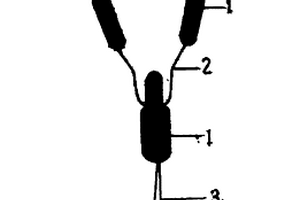

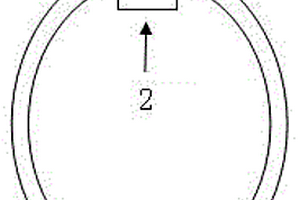

新型纳米记忆合金宫内节育器 839

 0

本实用新型涉及一种新型纳米记忆合金宫内节育器，其特征是采用钛镍记忆合金材料制成开放的V形支架和复合材料体及连接线构成，将复合材料体固定在V形支架上，或者是一部分固定在V形支架上另一部分拴在V形支架上，V形支架上有1～15个弯曲。复合材料体的体积为0.1～400mm3，呈1～20段，每一段可以是不同的形状和规格，每一段表面可以包覆药膜或不包覆药膜。本实用新型采用记忆合金为支架，复合材料附着到支架上将铜送置子宫的最高部位分部于子宫中部及子宫口处，在不会影响记忆合金原有性能的同时增大了节育器的避孕效果，克服传统IUD支架材料及裸铜的缺陷，表面包覆的药膜在IUD置入初期释放药物，减轻因机械性刺激引起的副反应。

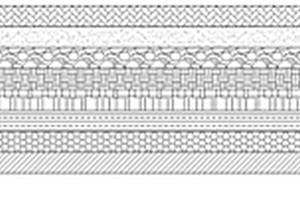

防腐耐候的覆膜板 823

 0

本实用新型公开了一种防腐耐候的覆膜板，包括钢材基板，所述钢材基板的顶部固定连接有混合支撑层，所述混合支撑层的顶部固定连接有复合材料层，所述复合材料层的顶部固定连接有缓冲层。本实用新型通过钢材基板顶部的混合支撑层对钢材基板起到保护的作用，同时可以承重，复合材料层由高强度、低密度的纤维材料与基体（树脂）复合制成的新型复合材料，增加了覆膜板本体阻尼减震的性能，耐候层内富含植物油使覆膜板富有润泽感，具备防水、防污，易清洁等优点，树脂防腐层内含有二酚基丙烷型环氧树脂，有效阻止覆膜板开裂、变形和腐蚀等，同时解决了市场上常见的覆膜板普遍不具有防腐耐候或防腐耐候效果差的问题。

高硅电工钢复合板带产品的制造方法 929

 0

本发明涉及一种高硅电工钢复合板带产品的制造方法，包括：1)高硅复合材料的基板硅含量0.0％～4.0％；采用粉末堆焊方式在基板上堆焊一层高硅铁粉末制得单面或双面高硅复合材料板；高硅铁粉末的硅含量在3.0％以上，堆焊高硅铁粉末的厚度为0.5～10mm；2)高硅复合材料板在保护气氛下加热到850～1530℃，保温1.5h以上，促进材料融合及消除焊接应力；3)采用高硅复合材料生产电工钢产品的工艺流程可选择地设有热轧、酸洗、冷轧、热处理、涂层、精整工序。本发明实现了高硅电工钢产品的工业化生产，且操作简单，成本低，工艺易于控制，作业效率高，所获得的高性能高硅钢软磁材料适用于高、精、尖等电磁铁芯制造领域。

Al₂O₃/Mo纳米粉末材料 731

 0

一种Al2O3/Mo纳米粉末材料，对Mo和Al₂O₃/Mo纳米粉末进行模压成形，对纯Mo和Al₂O₃/Mo压坯在1700~2000℃温度范围内进行等温烧结。得到的复合材料压坯的密度Al₂O₃的加入量有关，高温烧结时Al2O3/Mo复合材料的致密度高于纯Mo的致密度；在Al₂O₃/Mo复合材料烧结过程中，烧结机制既有体积扩散又有晶界扩散，且随着Al₂O₃含量的增加，晶界扩散趋势明显；Mo和Al2O3体积分数为5%、10%和15% Al₂O₃/Mo复合材料的烧结激活能分别为254.24、234.04、221.40 和164.37kJ/mol；Al₂O₃的加入可促进晶粒的均匀化和组织的细化。

大尺寸多孔碳材料的制备方法 868

 0

本发明涉及一种大尺寸多孔碳材料的制备方法，1)将二氧化硅磨成粉末，烘干；2)加入表面活性剂聚乙烯吡咯烷酮PVP和正硅酸乙酯TEOS，充分搅拌，二氧化硅粉末完全浸润液体后取出，干燥将表面活性剂蒸干，形成碳氮复合小球；3)将碳氮复合小球加入反应釜中，以乙二醇为溶剂，聚合生成小球聚合物；4)将小球聚合物和氨腈混合，形成碳氮复合材料前驱体，煅烧，形成碳氮复合材料；5)在碳氮复合材料中加入溶剂乙醇，在负压条件下进行搅拌，使二氧化硅为核心的碳氮复合小球脱离碳氮复合材料，碳氮复合小球抽滤排出，抽滤后的残留物干燥去除乙醇，完成大尺寸多孔碳材料的制备。本发明保证碳材料结构强度的基础上，降低碳材料15％以上的重量。

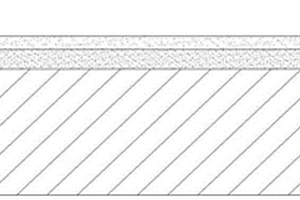

选择性氧化致钢表面自生铜覆层的制备方法 649

 0

本发明公开了一种选择性氧化致钢表面自生铜包覆层的制备方法，通过在基体表面自发产生铜包覆层，有效解决包覆界面的结合问题。方法包括以下步骤：含铜钢的表面氧化；去除氧化铁皮；铜包覆层的表面处理。本发明不使用任何外在添加涂层的方式，就可以获得具有铜包覆层的铜-钢复合材料；所制备的铜包覆层由于是从基体自身产生，因此没有任何复合界面的结合问题，不会发生包覆层剥离；所制备的铜-钢复合材料即保留了钢的高强度、高韧性等强度性能，又具备了铜的耐腐蚀、导电、导热等特性，同时外表美观。

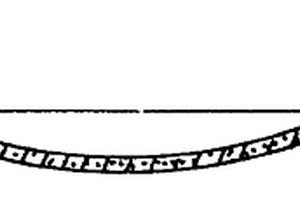

治疗妇科病的用药工具 919

 0

一种治疗妇科病的用药工具,它是采用含药载体形式直接作用于子宫颈外表面上。载体是采用橡胶材料或复合材料制造的一种用药工具,该药具为曲面形、球面形、碟形、椭圆球面等形状,在凹曲面内具有一个锥形凸头,在橡胶材料或复合材料衬里上可以注、浸入药物。本发明具有设计合理,使用方便,无毒无味的特点,并且治疗期短,可以治疗子宫颈炎等其它疾患,不产生副作用,可广泛用于妇科病的治疗。

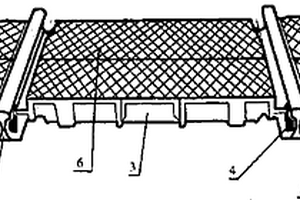

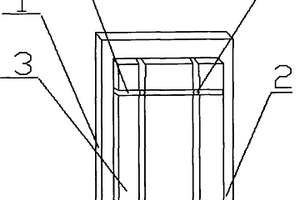

高分子复合材料铁路道口铺面板 864

 0

高分子复合材料铁路道口铺面板,包括边板1、中心板3和腰锁4,其特征在于若干中心板3置于钢轨2中间且相互插接,与钢轨2接触部分用腰锁4锁定;中心板3外端设置有端板5,用用勾螺栓勾于轨枕底部;边板1铺设在钢轨2外侧枕头外,用勾螺栓勾于轨枕底部。其设计合理,结构简单,装配方便,无需维修,特别是性能稳定,安全可靠,造价低廉,在-45℃至+70℃的使用条件下,所采用的聚乙烯改性高分子材料具有高抗冲击,高硬度,耐磨损,百吨压缩不变形,不断裂的特点,而且还具有耐酸、碱、盐及有机化物的侵蚀,耐光照,不老化,使用寿命极长;由于在中心板两侧采用了加腰锁锁定,其道口板的整体性良好,而且密封,平整,稳固。

聚乙烯复合材料及其制备方法和应用 986

 0

本发明涉及一种聚乙烯复合材料及其制备方法和应用，其特征在于，它是由下列重量份配比的原料组成：超高分子量聚乙烯50～95份、高密度聚乙烯5～50份、耐磨填料5～40份、流动改性剂1～5份，其制备方法是将超高分子量聚乙烯、高密度聚乙烯与耐磨填料加入混合机混合均匀后，将流动改性剂加入，在150～160℃下混合，然后经双辊炼塑机在195～210℃下混炼10～15分钟后出料，再将粉碎粒料挤出和注塑，即可。具有硬度适中，韧性适中，耐磨性优的特点，提高设备的作业率，降低运行成本，提升经济效益，适合矿山带式输送机托辊外皮制备使用，还可适用于其他耐磨保护的场所。

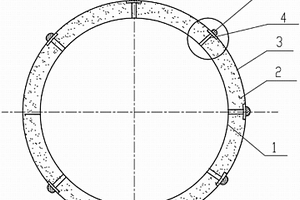

复合材料耐磨弯管及耐磨三通管连接件 876

 0

本实用新型属于管道连接件技术领域,特别涉及一种复合材料耐磨弯管及耐磨三通管连接件。包括管道连接件本体、设在管道连接件本体外壁的壳体和设在管道连接件本体与外壁壳体之间的耐磨层,其特征在于在管道连接件本体与外壁壳体之间耐的磨层上设有“T”型筋,在设有“T”型筋处的外壁壳体上开有孔洞,所述的“T”型筋一端与管道连接件本体焊接,另一端通过外壁壳体上开有孔洞与外壁壳体塞焊。本实用新型与现有技术相比,具有以下优点和效果:其结构合理,由于在耐磨层内设置了“T”型筋,增加了耐磨层与管道连接件本体之间的附着力,有效地增大了管道的抗压性能,避免了在直径大于φ800mm的管道上安装连接件后产生爆裂和易变形的现象。

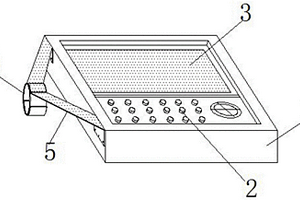

基于多种超声技术的复合材料探伤仪 735

 0

本实用新型公开了一种基于多种超声技术的复合材料探伤仪，包括壳体，所述壳体顶部固定嵌入有显示屏和控制面板；壳体左方中部设置有绑带，绑带顶部中间位置固定缝制有固定带，固定带呈V型，且固定带的首尾两端部均与壳体左侧前后两部位固定连接。本实用新型通过在壳体左侧壁固定有绑带，绑带首尾的背部和里部分别固定缝接有魔术子粘和魔术母粘，在实际使用绑带时，将绑带缠绕绑在使用者手持仪器壳体的手臂上，通过魔术子粘和魔术母粘进行固定，消除壳体发生掉落的隐患。

复合材料耐磨辊筛辊 809

 0

本实用新型涉及复合材料耐磨辊筛辊,包括辊体和轴头,轴头分别设置在辊体的两端,辊体为碳钢厚壁无缝钢管制成,其特征在于,在辊体表面中间区域和两侧区域针对不同耐磨要求设有聚氨酯材料耐磨层、合金陶瓷环、不锈钢材料耐磨层,所述聚氨酯材料耐磨层、合金陶瓷环和不锈钢材料耐磨层至少两种组合。与现有技术相比,本实用新型的有益效果是:辊体强度较高,不易弯曲变形,辊体表面易磨损部分针对不同磨损程度采用一定数量的合金陶瓷环、聚氨酯材料耐磨层或不锈钢材料耐磨层,使辊体各部位磨损程度相对均衡,正常生产条件下,辊体寿命至少可达12个月以上,大大提高了辊筛辊的使用寿命,减少了停机更换筛辊次数,明显地降低了生产成本。

钛合金材料粘结剂及其制备方法、复合材料、应用 653

 0

本发明涉及粘结材料技术领域，具体公开了一种钛合金材料粘结剂及其制备方法、复合材料、应用，本发明提供的钛合金材料粘结剂可以用于钛合金粉末成型，通过环氧树脂、强力粘结乳胶、甘油、聚乙烯醇、水等多种原料进行配合，可以将环氧树脂的粉碎性能，强力粘结乳胶的粘结性、流动性和抗结块性能用于钛合金粉末粘结中，使其成型后的各项性能能有优良的体现，而且成本低，工序简单，不需复杂的脱脂工艺，解决了现有粘结剂存在无法在降低钛合金粉末成型过程中的生产成本的基础上，保证成型后材料的性能不削减的问题。而提供的制备方法简单，原材料简单易得，生产成本低，适合大规模生产，具有广阔的市场前景。

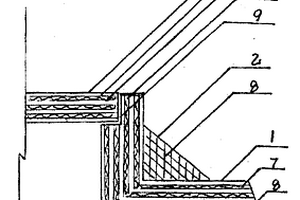

水晶玛瑙石复合材料增强浴盆 898

 0

一种水晶 玛瑙石复合材料增强浴 盆，由浴盆体及卫生洁具 组成，浴盆体的横截面由 内向外依次由①防腐光 亮层，②人造水晶玛瑙树 脂层，③玻璃纤维层，④防 腐光亮层组合成多层复合整体；本实用新型将玻璃钢与人造水 晶玛瑙石结合在一起的多层复合构造，具有强度、刚度好，外形 美观，立体感强，重量相对较轻，造价较低，易于推广，可扩展用于 其他类似用途等优点。

异型通透槽复合材料保温板 818

 0

本实用新型一种异型通透槽复合材料保温板,包括饰面板、保温层和固定装置;其中,保温层粘结在饰面板的内表面上,保温层比饰面板的表面积小,保温层的四周形成环状边沿,保温层上设有异型通透槽,异型通透槽筑入固定装置,然后在异型通透槽内浇筑上水泥形成支撑框体;当饰面板为瓷砖时,饰面板的内表面设有支撑框体和/或支撑柱,支撑框体和/或支撑柱通过烧结与饰面板成为一体,支撑框体和/或支撑柱之间填充保温层;本实用新型的特点是:由于采用上述技术方案,该材料保温性能提高了,支撑框体使保温层无缝隙,无空腔,密封、防水性好,对初级火灾的抵抗力强,有效的阻隔了火势的蔓延及轰然;抗震,防潮,防火,施工方便,使用寿命长。

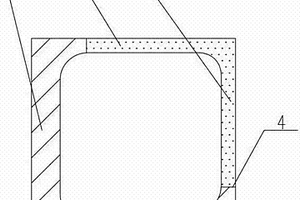

闭合式横截面纤维增强树脂复合材料空心型材 958

 0

本实用新型涉及型材制作技术领域，特别是一种闭合式横截面纤维增强树脂复合材料空心型材。其特征在于由两肢边缘内侧垂直设有凸台的直角形承力段与连接此直角形承力段两肢边缘凸台的辅助支撑段所组成，辅助支撑段的厚度为直角形承力段厚度的0.2~0.8倍，凸台高度大于3mm，凸台厚度大于辅助支撑段的厚度。辅助支撑段可以由水平段和与此水平段相连接的垂直段构成的直角形辅助支撑段。也可以为倾斜式辅助支撑段。也可以为弧形辅助支撑段。或者由水平段，与此水平段相连接的弧形段，与此弧形段相连接的垂直段构成的辅助支撑段。本实用新型结构简单，稳定性好，成本低，耐腐蚀。

免回收复合材料井具 863

 0

本实用新型公开了一种免回收复合材料井具,特征是井座、井盖是由金属网或纤维布交替涂敷,由不饱和聚酯树脂、过氧化甲乙酮、环烷酸钴、海沙、色浆、三氧化二配成的树脂层构成,在井具的表面还涂敷有夜光涂层。特点是无回收价值,防止丢失,强度高、阻燃、有夜光安全标志。

碳纤维复合材料表面碳化硅涂层胶及其制备使用方法 1024

 0

本发明涉及一种碳纤维复合材料表面碳化硅涂层胶及其制备使用方法，碳化硅涂层胶的组成为：水35％～55％，碳化硅粉20％～40％，酚醛树脂1％～10％，粘接剂1％～5％，呋喃树脂15％～30％；碳化硅粉分为粗碳化硅粉及细碳化硅粉。本发明针对现有浆料涂覆法存在的缺点，改进碳化硅涂层胶配方及涂层方式，解决了碳化硅涂层胶在石墨化后掉粉以及抗氧化性差的问题；制备过程中避免引入金属杂质及氧化物，从而减少金属杂质污染及氧化造成的纤维损耗，提高产品的使用寿命；采用两次涂层方式，减少涂层结合应力，避免涂层应力开裂问题，保证涂层连续及完整性，涂层不会出现掉粉、涂层裂纹，从而最大程度地发挥碳化硅的抗氧化性能。

超硅粉胶泥复合材料及其制备方法 791

 0

本发明涉及胶泥材料领域，具体涉及一种超硅粉胶泥复合材料及其制备方法，包括固体组分和液体组分；其中，所述固体组分其按照重量份，包括以下成分：超硅粉15～22份，白刚玉细粉12～20份，棕刚玉细粉10～15份，耐火水泥8～10份，莫来石纤维6～8份，α‑氧化铝微粉5～15份，防爆纤维2～6份，无机盐速凝剂1～3份。本发明采用了超硅粉替换了现有技术中使用的刚玉细粉，不仅降低了成本，还解决了刚玉细粉在使用过程中出现的热震性差，易出现大缝裂纹和破损现象的问题，进一步提高了生产效率，增强了对线圈的保护作用。

不锈钢复合材料的焊接方法 889

 0

本发明涉及一种用于多种合金层的焊接方法，具体是一种不锈钢复合材料的焊接方法，通过在管道内部焊缝处设有铜极保护板保证了焊缝的焊接质量，并且坡口的根部距复合界面距离较小，因此，过渡层与基层的接触面较少，能够减少基层对过渡层的稀释，防止接头产生马氏体组织，出现裂纹缺陷，提高焊接质量。在焊缝处理中采用先里后外的分层焊接方式进行焊接，使得焊接后形成的不锈钢复合钢管，其耐腐蚀性能好，结构强度高，熔敷金属化学成分稳定，焊道成型美观。

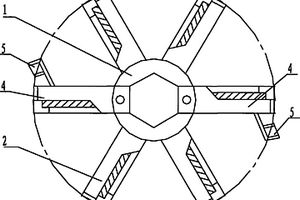

立式混料机转子复合材料耐磨组件 997

 0

本实用新型涉及一种立式混料机转子复合材料耐磨组件,包括底部工具、托盘、底盘、底部刮刀及桨叶,托盘上均匀设置多组桨叶,设有底部刮刀的底部工具设置在托盘的底盘一端,其特征在于,底部工具、底部刮刀及桨叶工作面由耐磨陶瓷和耐磨硬质合金相间镶嵌,耐磨硬质合金块直接迎料并高出相间镶嵌的耐磨金属陶瓷磨块1～3mm,底部工具、托盘表面还喷涂10～20μm碳化钨复合层,底盘为堆焊耐磨层、耐磨硬质合金块、耐磨金属陶瓷相间镶嵌。本实用新型的有益效果是:耐磨性更强,与单一采用耐磨层或硬质合金块的产品相比,使用寿命延长一倍以上,在迎料部位处镶嵌耐磨硬质合金块,这样不易发生金属陶瓷磨块碎裂及松动脱落现象。

玻璃窑用低蠕变镁质复合材料及其制备方法 913

 0

本发明涉及一种玻璃窑用低蠕变镁质复合材料，其理化指标为MgO≥68％，ZrO2≥8.5％，SiO2≤7.0％，体积密度≥3.0g/cm3，显气孔率≤18％，常温耐压强度≥45MPa，荷重软化温度≥1600℃，抗热震性≥14次；由以下原料按重量份配比而成：0＜粒度≤1mm的电熔镁砂颗粒15-30份，1mm＜粒度≤3mm的电熔镁砂颗粒25-40份，3mm＜粒度≤5mm的电熔镁砂颗粒10-25份，200目的高纯镁砂颗粒5-15份，200目的锆英石粉8-25份，325目的锆英石粉1-8份，结合剂1-5份。本发明采用木质素、磺酸钙和水混合而成的结合剂，其粘性更易于调整，降低了生产成本，经济效益显著。对提高我国耐火材料的技术水平，提升行业竞争能力，以及本地区的经济发展也有重要的影响意义。

石墨化通孔泡沫-二氧化钛阳极复合材料 1027

 0

本发明涉及一种石墨化通孔泡沫-二氧化钛阳极复合材料，通过控制其通孔孔径和孔隙率，增大材料的有效使用面积，从而提高制备的阳极的氧化能力。通过优化石墨化条件，改善材料内部结构，使其具有更强的机械强度、更高的导电性能、化学惰性和热稳定性。进一步在孔道内沉积二氧化钛，用于污染物的催化氧化，多孔石墨化碳与二氧化钛复合构成具有三维结构的电极材料。本发明的优点是：有效使用面积大，可大大提高电极的反应能力；不仅机械强度高，导电性好，热稳定性高，化学惰性强，耐腐蚀，使用寿命长，而且易于加工成各种形状和规格的电极，成本低廉。

制备铝铜基复合材料的方法 638

 0

一种制备铝铜基复合材料的方法，按以下步骤进行：（1）将钨精矿粉碎至粒度在100目以下，获得钨精矿粉；（2）将粒度为200目以下的铝粉、铜粉和碳粉混合制成原始合金粉末；（3）将钨精矿粉和原始合金粉末在球磨机中球磨混合获得混合粉末；（4）将混合粉末材料压制成坯，在大气下发射高能激光束点燃压坯表面，引发压坯自蔓延烧结。本发明采用激光点燃燃烧合成Al‑Cu基铝热反应原位自生WC，并利用掺杂物相进行燃烧蔓延速度控制，同时有效的避免了增强相颗粒表面污染，省去了复杂的工序，加工周期短，成本低，节省能源。

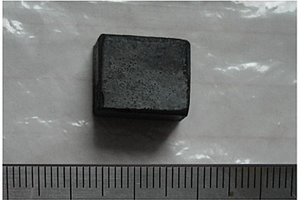

纤维镁质复合材料垫块及其制作方法 715

 0

一种纤维镁质复合材料垫块及其制作方法,包括下列步骤:(1)按下列组分配比(重量百分比计):镁质轻烧粉40～50%,纤维10～20%,氯化镁胶凝材料30～40%;(2)将镁量80%以上的镁质轻烧粉和纤维混合搅拌均匀;(3)再加入氯化镁胶凝材料混合制成泥浆料,(4)然后将其倒入事先开好的模具中,干燥后出模即可制得该产品。上述纤维镁质复合材料可根据需要制成大小、形状不同的垫块或垫方,其生产工艺简单,无须特殊设备,即具有足够的强度,其强度一般可达5吨～25吨,又具有木材的韧性,是钢垫块和木垫块较为理想的替代产品。

固液金属复合材料连续铸造的装备 995

 0

本实用新型涉及金属连续复合铸造领域，具体涉及一种固液金属复合材料连续铸造的装备。包括输送辊道以及依次沿输送辊道布置的表面处理装置、自动焊接装置、对中装置、加热装置、坩埚熔池、结晶器、拉坯机、切割机与冷床，还包括中间包、长水口、引锭杆存放台架、引锭杆；中间包与长水口布置在坩埚熔池上面，中间包外部配置保温装置，结晶器与坩埚熔池紧密相连。本实用新型具有设备简单、流程短、近终形、生产效率高、节能降耗、生产成本低的优点，适于制备包覆层金属致密、厚度均匀、包覆比可调、表面质量与界面冶金结合质量好的高性能金属复合材料。

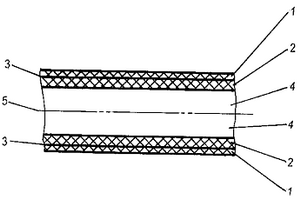

塑料发泡复合材料 789

 0

一种塑料发泡复合材料,是以发泡塑料泡沫体为芯层材料,表面复合复合膜,所复合的复合膜选用塑料薄膜为材料做装饰表面层,预先同选用扁丝编织的编织布编织的纤维复合层复合在一起,结构成复合膜,可单面复合复合膜,也可双面同时都复合复合膜,具有轻质、保温、隔音、隔热性能好、能吸收冲击载荷的特点,是深受用户欢迎的新型塑料发泡复合材料。

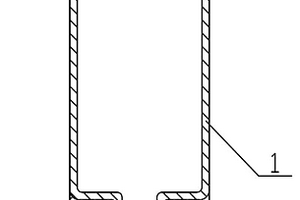

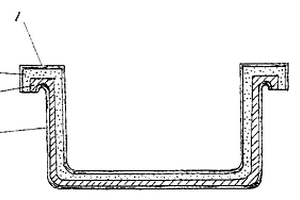

金属聚氯乙烯复合材料塑料大棚骨架 1071

 0

本实用新型涉及一种金属聚氯乙烯复合材料塑料大棚骨架，包括主体，所述的主体为U型结构，主体U型顶部两端为卷曲结构，主体U型底部设有凹槽，主体U型底部设有凸起，主体U型底部外侧镶嵌有聚氯乙烯条Ⅰ，主体U型底部外侧镶嵌有聚氯乙烯条Ⅱ，主体U型顶部两端卷曲表面分别镶嵌有聚氯乙烯条Ⅲ。与现有的技术相比，本实用新型的有益效果是：具有结构简单、设计合理、加工方便、使用寿命长、实用性强的特点，由于大棚骨架采用金属聚氯乙烯复合材料，有效的减少了大棚的焊接点，提高了抗风、抗压、抗腐蚀能力，延缓了塑料的老化，降低了生产成本，同时大棚内无支撑柱，实现了无障碍大棚生产，易于大棚的安装与拆卸。
