辽宁鞍山有色金属复合材料技术理论与应用

基于复合基质中碳点的室温磷光材料及其制备方法和应用 655

 0

本发明的目的是针对现有制备的碳点复合材料很少具有磷光现象的问题，提供了一种基于复合基质中碳点的室温磷光材料及其制备方法和应用。本发明的磷光材料，由碳点和聚丙烯酰胺组成，聚丙烯酰胺作为复合基质，碳点均匀的分散在复合基质中；所述碳点为碳点1或者碳点2；碳点1的原料为丙烯酸和乙二胺，碳点2的原料为中性红和丙烯酸。本发明的磷光材料以碳点为原料，聚丙烯酰胺为基质，所使用的溶剂为水，所述原料廉价，合成的方法简单、反应条件温和，采用微波、水热、简单的烘箱烘干即可得到，适合大批量生产。本发明引入复合基质来抑制碳点的非辐射淬灭的过程，碳点可以均匀的分散在复合基质中，没有明显的聚集或分层现象。

高硅复合电工钢窄带产品的制造方法 881

 0

本发明涉及一种高硅复合电工钢窄带产品的制造方法，包括：1)高硅复合材料基材的硅含量0.0％～4.0％；2)高硅铁粉末的硅含量在3.5％以上，粉末粒度在60目以上；3)采用包芯线制备工艺，将基材包卷高硅铁粉末制成高硅复合包芯线材；采用机械压实或冷轧辊压方式制备高硅复合包芯扁带；4)入炉加热使高硅铁粉末与基材整体烧结；之后采用热轧使高硅复合包芯扁带厚度减薄；5)生产高硅复合电工钢窄带产品的工艺流程可选择地设有酸洗、冷轧、热处理、涂层、精整工序。本发明可实现高硅复合电工钢窄带产品的工业化生产，其操作简单，成本低，工艺易于控制，作业效率高，所获得的高性能高硅钢软磁材料适用于高、精、尖电磁铁芯制造领域。

制备碳化硼陶瓷材料的方法 999

 0

一种制备碳化硼陶瓷材料的方法，按以下步骤进行：（1）将B₄C混合粉体与粘结剂混合均匀，选取粒度在24~60目间的颗粒作为模压物料；（2）在100~300MPa的压力下模压成形，再在300~500℃干燥10~12h；（3）将素坯作为骨架，采用Si作为熔渗剂，进行真空熔渗，获得碳化硼陶瓷材料。本发明的方法步骤简单、温度要求低，在较低制备成本的条件下能够获得致密度高的碳化硼陶瓷复合材料，并且本发明的方法能够生产各种形状复杂的产品，易于在碳化硼陶瓷材料制造领域推广应用。

六铝酸钙晶须增强钙铝质耐火材料 829

 0

本发明专利涉及一种六铝酸钙晶须增强钙铝质耐火材料，以板状刚玉、烧结重质六铝酸钙或烧结轻质六铝酸钙为骨料，以板状刚玉细粉、烧结六铝酸钙细粉、氢氧化钙微粉、a‑氧化铝微粉为基质，以氟化铝细粉作为催化剂；外加以物料总质量5‑10%的水，通过混炼、成型、干燥和烧成，得到具有钛酸铝晶须增强的钙铝质耐火材料。原位反应生成的六铝酸钙晶须可以提高耐火材料基体的韧性、增加冲击强度，往往为耐热复合材料研发的首选。因此，本发明在钙铝质耐火材料中原位生成六铝酸钙晶须可以避免纤维分布不均匀的问题，从而提高钙铝质耐火材料的高温力学强度和抗热震稳定性。

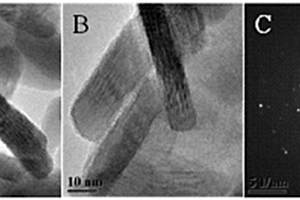

固相萃取材料及其制备方法和应用 784

 0

本发明的目的是针对于现有技术中固相萃取铬存在的问题，提供了固相萃取材料及其制备方法和应用，属于固相萃取材料技术领域。固相萃取材料由活化硅胶颗粒，吸附在硅胶颗粒表面的聚六亚甲基单胍盐酸盐以及吸附在聚六亚甲基单胍盐酸盐上的纳米硫化铜组成。该材料制备方法为将活化硅胶投入到聚六亚甲基单胍盐酸盐溶液中，分散均匀，然后将纳米硫化铜与活化硅胶投入到上述溶液中，分散后，离心取沉淀，烘干，即得产品。本发明的复合材料即利用了硅胶的机械性能好，又利用了纳米硫化铜比表面积大的优势，同时又引进了有机官能团胍基和胍基盐均有利于对重金属Cr(Ⅵ)离子的吸附。并用于固相萃取水中痕量Cr(Ⅵ)，具有良好的分析性能。

特效药物袋及其制做方法 874

 0

本发明是一种特效药物袋及其制做方法。根据中医理论，优选对某些病症有特效的中药， 和能发射对人体有医疗作用的远红外线物质有机结 合装入用复合材料制成的药物口袋。运用远红外线 的热能，穿透力，给药物加温，加速有效成分分子运 动；给人体加温，如同灸疗，刺激穴位疏通经络，使微 细血管扩张，促进血液循环。药力随其后，渗透体内， 达到防治疾病目的。

分层燃烧喷镀枪 626

 0

本发明属于高效节能,以及环保技术和自动化技术领域的技术。它是一种新的火焰喷镀枪,它把乙炔与氧气以“分层燃烧”的结构形式,来加热金属、非金属或复合材料,使之雾状喷出。这样一来提高了镀层结合强度,和解决了难熔线材喷镀质量较差的问题;以及它采用的“一对小蜗轮”传送,使线材直径范围放宽了一些。

复合式组装氧枪喷头 879

 0

本实用新型涉及一种冶金行业转炉炼钢设备,氧枪上的一种配套喷头——复合式组装氧枪喷头,是由喷头吹氧端、吹氧锥管、氧气分流体、导水板等组成,其特征是氧气分流体采用复合材料制成,其外层为钢壳内层为铜芯成型为一体;氧气分流体与吹氧锥管通过焊接连接在一起,其焊接部位可以在吹氧锥管的任意部位进行。具有结构合理、制造简单的特点,采用复合材料可节约有色金属,降低产品成本、产品合格率高,使用寿命长。

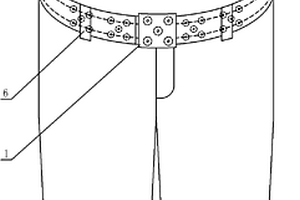

固元养肾裤带 771

 0

本实用新型涉及一种固元养肾裤带，包括相连接的裤带头和裤带主体，所述的裤带主体中间夹层设有热灸和磁灸的其中一种或两种，裤带头背面设有磁灸，磁灸为理疗磁体，热灸为条形结构的热电阻丝、托玛琳材料、火山岩拉丝纤维、北洗浮石、电气石中的一种或多种，裤带主体可为皮革、布料、塑料或复合材料制成，裤带头可为金属或复合材料制成。与现有技术相比，本实用新型的优点是：该裤带既能够束缚裤子或裙子，又能够疏经活络、固元气、强腰护肾。

铝塑复合膜的剥离剂 629

 0

本发明属于铝塑复合材料化学剥离技术领域，特别是一种铝塑复合膜的剥离剂。由乙酸和水配制而成，其配方的重量百分比为：乙酸7～80％，水93～20％。在具体实施过程中可根据分离的速度和设备条件，选用不同配比的剥离剂，如低浓度剥离剂配比的(重量％)为乙酸10～20％，水90～80％；中等浓度剥离剂的配比为乙酸30～40％，水70～60％；高浓度剥离剂的配比为乙酸60～70％，水40～30％；推荐的剥离剂的配比为乙酸35％，水65％。这种剥离剂中的乙酸穿透塑料层侵蚀到铝质层结合面的氧化物(Al2O3)层，将铝塑复合材料的铝质层和塑料层完整地分离来，对环境无污染，对被剥离物无损害，剥离剂可以重复使用，剥离后的塑料和铝质层可回收利用。

海洋工程用铜钢固液复合双金属材料及其制备方法 898

 0

本发明提供了一种海洋工程用铜钢固液复合双金属材料及其制备方法，所述双金属复合材料中基板为钢板，铜合金板附着在钢板表面；铜合金与钢的板坯厚度之比为1：(5.6～11.2)，制备方法，包括钢板预处理、预热、固液复合、复合板坯加热、热轧、矫直、热处理；应用本发明生产的铜钢双金属复合材料，使该种材料具有192～208HV的截面维氏硬度，截面硬度差≤16HV，Z向抗拉强度Rm≥440MPa，伸长率A≥25％，复合界面剪切强度240～260MPa，弯曲检验均合格，同时具有良好的耐海水腐蚀性能。

复合泡沫钢的制备方法 715

 0

本发明涉及一种复合泡沫钢的制备方法，采用纯铁制作空心钢球并预热；将预热后的钢球放入容器中，将熔炼后的不锈钢钢液通过真空吸铸法吸入装有空心钢球的容器内，不锈钢钢液在容器内凝固后得到复合泡沫钢。本发明采用的两种复合材料机械性能相近，均具有较高的强度和韧性，并且两种复合材料之间能够很好地结合，因此复合泡沫钢在使用过程中具有优良的机械性能，能够承受较大载荷。

防止絮流浸入式水口及其制作、使用方法 928

 0

本发明涉及一种防止絮流浸入式水口及其制作、使用方法，所述浸入式水口包括水口本体，所述水口本体由上至下依次为碗部、本体、渣线层、2个对称的侧孔出钢口和三角形分流体，其中水口本体采用铝碳材料，渣线层采用锆碳材料；还包括外面层和内面镶嵌层，外面层采用耐火纤维制作，内面镶嵌层由以下组分按重量百分比组成：氧化锆60～65％，氧化钇20～25％，氧化钙2～5％，氧化镁10～15％。本发明根据Y2O3耐高温性及其与MgO共同作用时可降低ZrO2基材质的热膨胀率及高温热震性的特点，研制出ZrO2基复合材料用做浸入式水口的内面镶嵌层，适用于铝镇静钢种浇注，能够提高钢种洁净度，有效防止水口絮流发生。

高热震性镁尖晶石耐火材料及其制备方法 804

 0

本发明涉及一种高热震性镁尖晶石耐火材料，其理化指标为MgO≥83％，Al2O3：12-14％，Fe2O3≤1.0％，SiO2≤1.2％，体积密度：2.90-3.00g/cm3，显气孔率≤18％，常温耐压强度≥60MPa，荷重软化温度≥1700℃，热震稳定性≥16次；由以下原料按重量份配比而成：2≤粒度＜4mm的高纯镁砂20～30份，1≤粒度＜2mm的高纯镁砂8～12份，0≤粒度＜1mm的高纯镁砂11～15份，200目的高纯镁砂17～21份，0≤粒度＜1mm的电熔镁砂6～9份，200目的电熔镁砂6～9份，2≤粒度＜4m的电熔镁铝尖晶石3～7份，1≤粒度＜2mm的电熔镁铝尖晶石3～7份，0≤粒度＜1mm的电熔镁铝尖晶石3～7份，200目的α－Al2O3粉2～5份，结合剂2～5份。本发明复合材料所制成的耐材制品在石灰窑上达到5年以上的预期使用寿命；在RH炉中、上部槽达到1000次以上。

含硼化物粉末高速钢及其制备方法 954

 0

本发明涉及一种含硼化物粉末高速钢及其制备方法，所述复合材料相对密度＞99％，硬度为65.5～69.4HRC；复合材料的基体为M2粉末高速钢，其成分质量百分比为C0.80～0.90％，Si0.30～0.40％，Mn0.25～0.32％，W5.00～5.50％，Mo4.90～5.10％，Cr3.80～4.20％，V1.80～2.20％，余量Fe及不可避免的杂质；硼化物粉末作为外加质点均匀弥散分布于基体中，硼化物粉末的添加量质量分数为0.2％～0.5％。制备过程中，在雾化制粉中，雾化介质为高压气体和硼化物粉末的混合物，在气粉共同雾化下制得硼化物粉末均匀分散的高速钢粉末。本发明的粉末冶金高速钢制备方法可以通过调节雾化介质中硼化物组成、粒度和喷入量等实现对粉末高速钢硬度、抗弯强度的调整，达到优异的综合力学性能。

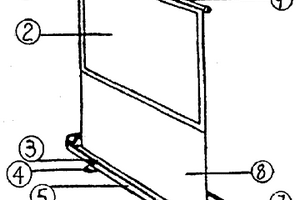

软金属屏幕 892

 0

本发明属于一种涉及光学、化学、金属学、机械学、物理学、液体界面、印刷和涂层、高分子材料等多学科领域,涉及一种软金属屏幕。软金属的有效成分为:云母晶体1-5份、铝粉20-40份、钛粉15-20份、铁粉10份、亚加力胶200份。将载体布基进行整形;滚涂水溶型水乳胶,厚度为:0.03mm;烘干:处理温度100℃;金属粉胶粘剂滚涂厚度为:0.02mm;烘干:处理温度120℃;再次滚涂金属粉胶粘剂,厚度为:0.05mm;烘干:处理温度120℃。本发明利用多种高反射金属复合材料制成的软金属屏幕,具有高增益度、高还原性、高分辨率、高清晰度、高均匀性,适用于各种流明投影机,并在较明亮的环境中投影色彩还原逼真,而且生产成本低,适于大规模生产。

连续玄武岩纤维复合橡胶输送带及其制备方法 630

 0

本发明的目的是针对于现有玄武岩纤维增强橡胶复合材料存在的问题，提供了一种连续玄武岩纤维复合橡胶输送带及其制备方法。本发明的技术方案为，一种连续玄武岩纤维复合橡胶输送带，由作为骨架的连续玄武岩纤维网布和分别粘结于骨架上下面的橡胶组成；或者，由数层粘结在一起的天然橡胶和粘结于相邻两层橡胶间的作为骨架的连续玄武岩纤维网布组成。本发明的复合材料利用改性的玄武岩纤维网布作为骨架和橡胶交替粘结而得。将其应用于橡胶输送带中从而提高输送带的耐磨性、抗拉伸性、使用寿命和安全性。

建筑用铜钢固液复合双金属材料及其制备方法 879

 0

本发明提供了一种建筑用铜钢固液复合双金属材料及其制备方法，所述双金属复合材料中基板为钢板，铜合金板附着在钢板表面；所述铜合金中Ni/Fe＝1.4～1.6，所述铜合金板与钢板的厚度比为1：(11.2～16.8)。制备方法包括钢板预处理、预热、固液复合、复合板坯均匀化退火、热轧、热处理；应用本发明生产的双金属材料材料具有209～230HV的截面维氏硬度，截面硬度差≤21HV，Z向抗拉强度Rm≥540MPa，伸长率A≥21％，复合界面剪切强度360～380MPa，弯曲检验均合格，同时具有良好的耐氯离子腐蚀性能和摩擦磨损性能。本发明的双金属复合材料在建筑用钢领域具有广阔的应用前景。

高分子高温无润滑轴承材料 836

 0

本发明涉及一种用于制造工业输送辊道中的高分子高温无润滑轴承材料。其特征在于:是由高温树脂、固体润滑剂、碳纤维复合成聚酰亚胺复合材料,合成聚酰亚胺有六组配方;其工艺过程为:首先按上述配方合成聚酰胺酸液:将上述六组配方均在乙醇溶液中反应,按下面步骤完成:①、开环加成,成聚酰胺酸;②、加入固体润滑剂和碳纤维,混合均匀;③、环化脱水、干燥、研成粉末状聚酰亚胺复合粉。采用本发明制造耐高温无润滑轴承,它可以取代各类粉末冶金含油轴承、金属滑动轴承、滚动轴承,具有节能、不污染环境、使用寿命长的特点。

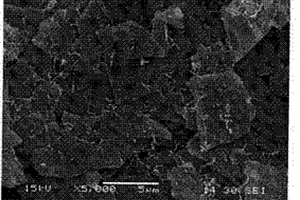

片状结构的铁铝尖晶石粉体的制备方法 700

 0

本发明涉及一种片状结构的铁铝尖晶石粉体的制备方法，属于无机非金属粉体原料制备工艺和形貌控制技术领域，其特征在于，原料包括片状的α‑Al₂O₃为铝源，Fe₂O₃、Fe₃O₄为铁源，NaCl和/或KCl为氯基熔盐，以C为还原剂；铝源和铁源的摩尔比为FeO∶Al₂O₃=1:1，Fe₂O₃和C的摩尔比为2:1.05‑1，氯基熔盐与铁源+铝源+还原剂三者总质量的质量比为3:1‑3；各原料均匀混合、干燥、烧结、洗涤后获得片状铁铝尖晶石粉体。本发明的制备方法，工艺简单易行，合成纯度高且形貌呈现板片状，可用于复合材料领域用以增强复合材料并提高其强度。

抗静电材料添加物的制备方法 1030

 0

本发明公开了一种抗静电材料添加物的制备方法。？所述抗静电添加物是指在无机粉体上生长纳米碳纤维得到的复合材料。？本发明所述抗静电材料添加物的制备方法，包括步骤：A．在无机粉体表面负载金属催化剂；B．在无机粉体表面生长纳米碳纤维。？本发明的纳米碳纤维／无机粉体导电复合材料，可以不经处理，直接与涂料混合制备抗静电涂料。

实体复合装饰用面材 964

 0

本实用新型提供一种实体复合装饰用面材，采用高分子复合材料制成的背面带有长方形凵凹槽和该凹槽底的纵横梯形筋条的有机面材，在此形凹槽中充有无机建材浆料芯材，在此凝固的芯材上覆盖有一层高分子复合材料。在有机面材的背面凹槽底上的纵横梯形筋条之间还设有倒圆台形锁柱，在这些锁柱上设置纵横加强板，用锁钉将这些加强板锁定在锁柱上。高分子复合材料采用树脂，充填料和添加剂。无机建材浆料芯材可采用氧化镁类或混凝土浆料。面材一端有花边。这种实体复合装饰用面材具有色彩丰富，色泽稳定，强度高，易加工，清洁卫生，可以修复，可广泛用于各种场合的装修装饰。

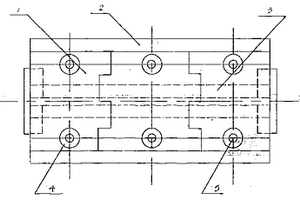

带式烧结机的密封装置 614

 0

本实用新型属于一种炼铁原料烧结矿生产中的专用设备带有烧结机头、尾密封盖板装置及台车弹性滑道密封装置的带式烧结机的密封装置。烧结机头、尾盖板装置是由:带槽体的组合上盖板、带槽体的下盖板、并在上、下盖板的中间镶嵌工字形结构耐高温弹性密封复合材料,支撑上板的螺旋弹簧组成;台车滑道密封装置:烧结机台车端部密封盒、密封盒内设置活动游板、中间镶嵌耐高温弹性密封复合材料、并通过螺旋弹簧支撑活动游板、活动游板与密封盒通过销连接,与台车通过螺栓连接。解决烧结机台车端部密封盒与活动游板加工过程预留间隙所产生的漏风,解决台车在生产运行过程中产生的阻力。耐高温弹性密封复合材料既起到密封作用又起到弹性作用。

具有电磁屏蔽功能的预浸料及其制备方法 765

 0

本发明属于功能复合材料技术领域，具体涉及一种具有电磁屏蔽功能的预浸料及其制备方法，制备方法的具体步骤为：将树脂基体与增韧剂、纳米填料混合均匀，然后通过热熔法预浸工艺与纤维层、电磁屏蔽层复合得到电磁屏蔽预浸料。此预浸料具有工艺性优、电磁屏蔽性能稳定且屏蔽效果高、力学性能好的特点。通过此预浸料制备的电磁屏蔽复合材料产品具有屏蔽效果可靠、不受工艺影响的特点，可用于制备具有电磁屏蔽功能的复合材料产品。

电子电力用铜钢固液复合双金属材料及其制备方法 1067

 0

本发明提供了一种电子电力用铜钢固液复合双金属材料及其制备方法，所述双金属复合材料中基板为钢板，铜合金板附着在钢板表面；所述铜合金板附着在钢板的一面或两面。所述铜合金中Fe/P＝9～12。所述铜合金板与钢板的厚度比为1：(3.4～5.6)；制备方法，具体工艺包括钢板预处理、预热、固液复合、复合板坯均匀化处理、热轧、矫直、冷轧、退火；应用本发明生产的复合材料截面硬度161～185HV，截面硬度差≤24HV，抗拉强度为560～590MPa，A≥11％，复合界面剪切强度410～430MPa，导电率达到21％‑24％IACS，弯曲检验均合格，满足接插件、弹性元件、电连接结构件等的技术要求，同时具有良好的耐摩擦磨损性能。本发明的双金属复合材料在电子电力领域具有广阔的应用前景。

纳米记忆合金宫内节育器 948

 0

本发明涉及一种女性用宫内避孕器具,特别涉及一种纳米记忆合金宫内节育器。它包括记忆合金支架、连接在支架上的复合材料体,可以有尾丝,也可以无尾丝,其特征在于:所述的复合材料体是由避孕活性物质和高分子材料复合制成,避孕活性物质包括纳米氧化铜粒子、微米氧化铜粒子中的至少一种。本发明宫内节育器兼具脱落率低、避孕效率高、长期使用、铜利用率高、铜离子均匀稳定释放、适合子宫相对缺氧的环境、对子宫内膜的刺激小、副反应小,可以在输送器中长期放置等特点;另外本发明出现了意想不到的效果,复合材料还起到了协同记忆合金支架抗脱落的作用,本发明宫内节育器的脱落率更低。

具有吸波-电磁屏蔽复合功能的预浸料及其制备方法 1010

 0

本发明属于功能复合材料技术领域，具体涉及一种具有吸波‑电磁屏蔽复合功能的预浸料及其制备方法，制备方法的具体步骤为：将树脂基体与增韧剂、吸波粉体混合均匀，然后通过热熔法预浸工艺与纤维层、电磁屏蔽层复合得到电磁屏蔽预浸料。此预浸料具有工艺性优、吸波‑电磁屏蔽性能稳定且屏蔽效果高、力学性能好的特点。通过此预浸料制备的电磁屏蔽复合材料产品具有吸波‑屏蔽效果可靠、不受工艺影响的特点，可用于制备具有吸波‑电磁屏蔽功能的复合材料产品。

热挤压模具用铜钢固液复合双金属材料及制备方法 904

 0

本发明提供了一种热挤压模具用铜钢固液复合双金属材料及制备方法，所述双金属复合材料中基板为钢板，铜合金板附着在钢板表面；所述铜合金板与钢板的厚度比为1：(22.3～27.9)；制备方法包括钢板预处理、预热、固液复合、‑复合板坯加热、热轧、矫直、热处理；应用本发明生产的铜钢双金属复合材料具有36～41HRC的截面洛氏硬度，截面硬度差≤4HRC，Z向抗拉强度Rm≥550MPa，A≥12％，复合界面剪切强度380～410MPa，弯曲检验均合格，同时具有良好的耐摩擦磨损及耐酸腐蚀性能。本发明的双金属复合材料在热挤压模具钢领域具有广阔的应用前景。

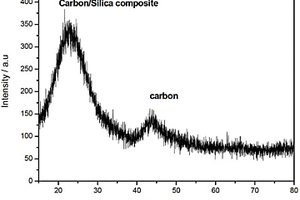

低温电解制备碳化硅的方法 802

 0

本发明公开了一种低温电解制备碳化硅的方法，安全、经济生产碳化硅。本发明以二氧化硅/碳复合材料为原料，采用三电极体系，以二氧化硅/碳复合材料电极为工作电极，石墨等惰性电极为辅助电极，耐高温Ag/AgCl电极或铂电极为参比电极，以含无水CaCl2的熔盐为电解质，将上述电极和电解质放入石墨罐中，然后将石墨罐置入高温合金加工的反应釜内，并将反应釜置于热处理炉或加热炉中，保持恒温，然后利用控制电位电解技术或控制电流电解技术，对二氧化硅/碳复合材料电极进行电解，二氧化硅与碳通过固相电化学反应，从而制得碳化硅材料。本发明可实现在低温下制备碳化硅，具有能耗少、成本低、温室气体排放少等优点。

双金属接头界面金相组织腐蚀试剂及显示方法 734

 0

本发明公开一种双金属接头界面金相组织腐蚀试剂及显示方法，成分为包括：第一浸蚀剂质量百分比6％～10％的H2O2水溶液与质量百分比为27％的氨水按体积比为1∶1制成混合溶液，并加有重铬酸钾0.5～1ml饱和水溶液，第二浸蚀剂采用体积百分比为4％～6％的HNO3无水乙醇溶液，其方法包括取样、制样、配制浸蚀液试剂、显示及获得试样金相组织图。本发明试剂配制容易，并能够快速清晰显示铜及铜合金/钢双金属复合材料接头界面组织，获得准确的对这种新型复合材料进行相关性能的检验和分析，本发明能够提高双金属复合材料构件性能改进和失效分析检验能力，对生产及其使用具有重要的指导意义。
