全部
▼
热搜：
821
0

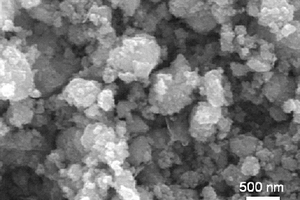

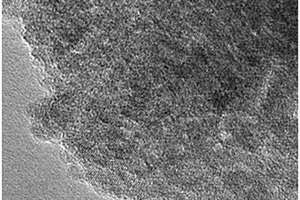

本发明涉及纳米复合材料的制备及其应用领域，具体是一种石墨烯/氧化锡纳米复合材料的制备方法及其应用，其步骤为：（1）将2～2.5份四氯化锡或二氯化锡溶于甲醇中，超声辅助使其充分溶解后加入0.0005～0.001份氧化石墨烯；超声30～45min后，加入0.05～0.06份的十六烷基三甲基溴化铵，充分混合；氨水调节溶液至pH为9，继续超声30～45min；四氯化锡或二氯化锡与甲醇的质量体积比为5%（w/v）；（2）将步骤（1）得到的混合溶液放入反应釜内，于140～150℃恒温反应18～20h；反应釜冷却至室温后，取出反应物，经过离心、洗涤和干燥处理后，得到石墨烯/氧化锡纳米复合材料。
733
0

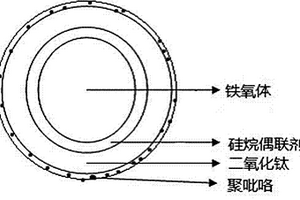

本发明公开了一种聚吡咯-TiO2磁载光催化复合材料及其制备方法，属于磁载体光催化材料技术领域，涉及铁氧体磁载光催化复合材料。一种聚吡咯-TiO2磁载光催化复合材料，包括磁基体和光催化剂，所述的磁基体为由硅烷偶联剂进行表面有机改性的铁氧体，所述的光催化剂为由聚吡咯进行表面光敏化处理的TiO2，由内向外分别为铁氧体、硅烷偶联剂、TiO2、聚吡咯的多层核壳结构。本发明提高了铁氧体的磁性能和酸稳定性能；抑制了TiO2载流子的复合，拓展了TiO2的光谱响应范围，提高了对太阳光的利用率。

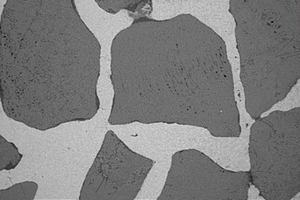

制备ZTA陶瓷颗粒增强高铬铸铁基耐磨复合材料的方法，属于金属基耐磨复合材料制备技术领域，解决高铬铸铁液与陶瓷润湿性差、结合差、陶瓷和金属界面结合不理想的技术问题，解决方案为：对陶瓷颗粒清洗后直接添加粘结剂包覆不同种类和含量的活性微粉，或者使用化学镀对陶瓷颗粒表面改性（对ZTA陶瓷颗粒表面镀Ni和/或Co），然后再添加粘结剂包覆不同种类和含量的活性微粉，压制成形后制备具有一定孔隙和形状的预制体，最后采用消失模负压铸造，可有效的改善ZTA陶瓷与高铬铸铁液的润湿性，再采用消失模负压铸造技术，通过高铬铸铁液浸渗陶瓷预制体，制备出高耐磨复合材料，提高使用的可靠性和稳定性。
596
0
本发明属碳碳复合材料领域，尤其是一种高导热碳碳复合材料的制备方法，针对现有的技术方案中没有公开对石墨进行粉碎的过程，致容易导致成品后的碳/碳复合材料内部的空隙过大，影响质量的问题，现提出如下方案，其包括S1：将石墨在超声波清洗机内，进行清洗，并且向超声波清洗机内投放KOH，S2：将石墨由超声波清洗机取出，放入热风箱，进行烘干，S3：将干燥后的石墨利用切割机进行切制，且切割后的石墨尺寸基本一致，本发明通过将石墨经过清洗、切割、粉碎以及研磨，可以实现对石墨进行均匀的粉碎，使得得到的石墨可以形成大小均匀的粉末状颗粒，所以在之后的对石墨进行压制时，不会产生空隙，不会出现质量问题。
760
0
本发明涉及一种纳米碳及其复合材料的制备方法，属于纳米碳及其复合材料的制备技术领域，提供了一种工艺简单，利用高能球磨在石墨中引入的大量应变、缺陷以及纳米级结构来降低成本，可批量化生产的纳米碳及其复合材料的制备方法，所采用的技术方案为一种纳米碳的制备方法，按照以下步骤进行，取天然鳞片石墨、浓硫酸和双氧水混合均匀，再进行抽滤水洗，直至中性，干燥后得到可膨胀石墨；将可膨胀石墨进行球磨；球磨后得到的球磨产物置于干燥箱中进行干燥，并将干燥后的产物置于石英舟内；将石英舟连同球磨干燥后产物放于管式炉内，通入保护气，退火处理得到纳米洋葱碳。本发明广泛用于储能元器件的电极材料。

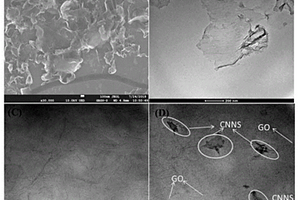

本发明涉及一种g‑C3N4纳米薄片/氧化石墨烯复合材料及其制备方法和应用。所述复合材料，是先通过热解法合成Bulk‑g‑C3N4，然后采用超声辅助法合成g‑C3N4纳米片，最后将g‑C3N4纳米片通过超声的方法固定在氧化石墨烯的表面以获得该复合材料。将该复合材料修饰到玻碳电极表面制得新型传感器用于对乙酰氨基酚和左氧氟沙星的同时快速、实时检测。结果表明，该传感器对两种物质检测具有较宽的线性范围、较低的检测限、高的灵敏度。本发明既能对乙酰氨基酚和左氧氟沙星实现高灵敏检测分析，又能在复杂的环境介质中获得高的选择性，同时本发明具有仪器设备简单、分析成本低、快速、简便等优点，可为环境中乙酰氨基酚和左氧氟沙星的残留污染评估提供一种新的检测方法。

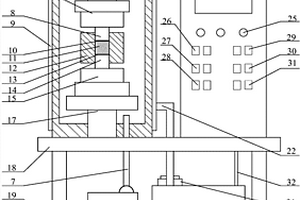

一种交频超声耦合热压浸渗多孔陶瓷增强镁基复合材料的制备方法，它涉及一种镁基复合材料的制备方法。本发明是要解决现有的陶瓷增强镁基复合材料塑性低、成形能力较差的技术问题。本发明：一、交频超声耦合热压快速成型制备多孔陶瓷包覆镁合金熔体的结合体；二、交频超声振动作用下的升温机械搅拌，交频超声耦合热压快速成型。本发明通过交频超声耦合热压快速成型，交频超声处理可以提高镁液浸渗能力，升温机械搅拌有利于扩散，提高组织均匀性，热压快速成型可以减少铸造缺陷，细化晶粒并改善第二相的分布，在交频超声耦合热压快速成型的作用下，可以使多孔陶瓷增强镁基复合材料强韧性得到显著提高。
本发明为一种橡胶/粘土纳米复合材料的原位有机改性-预膨胀制备方法，该方法是将有机改性剂和一定配比有机溶剂同时加到无机粘土中，通过三辊研磨机对其研磨，实现粘土的原位有机改性和预膨胀；然后将橡胶与原位有机改性并预膨胀的粘土加入到开炼机内，同时分步加入配合剂，最终制得橡胶/粘土纳米复合材料。结果表明当有机溶剂用量为20%时，制得的纳米复合材料的性能和结构均达到最优，同时纳米复合材料微观相态结构以及力学性能，均明显优于“一步法”。本发明按定量使用有机溶剂，避免了对粘土的烘干处理，减少了对环境的污染，降低了成本，同时简化了预处理工序。本发明方法易于工业化生产，具有更广阔的应用前景。
903
0
本发明涉及一种镁合金基中子屏蔽复合材料的制备方法，是针对核辐射防护的实际情况，稀土元素钐和硼具有良好的中子吸收性能，稀土元素钐对镁合金可起到改性作用，采用等离子放电热压烧结技术，在电场、加压和真空条件下制备镁合金基中子屏蔽复合材料坯料，等离子放电热压烧结坯料有利于界面结合，各组元之间颗粒分布均匀，加热速度快，真空环境下可以有效防止材料的氧化污染；坯料经过热挤压成型，进一步提高了颗粒分布均匀性，提高了材料的力学性能，此制备方法工艺先进，数据精确翔实，镁合金基中子屏蔽复合材料的中子吸收性能达97％，材料密度达99％，材料硬度达140HV，是一种轻质、高强、具有良好中子屏蔽性能的复合材料。
947
0

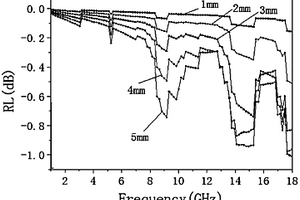

本发明公开了一种PA11/SiC复合材料及其制备方法，所述的复合材料中SiC的质量分数分别为5％～15％，SiC是通过有机改性法改性后的。在填充质量比例为10％的复合材料在厚度为2mm时具有比较强的吸收，达到‑26dB，且反射衰减低于‑10dB(代表超过90％的吸收)的频带宽度超过4GHz。基本满足了对吸波材料“宽、轻、薄、强”的要求，可以作为一种微波波段优异的吸收材料。填充质量比例为5％的复合材料在厚度t＝5mm时，实现了最好的多波段吸收，2个波段分别在4.5，13GHz处的反射衰减达到最强为‑21.5，‑8dB，也一定程度满足了低频、多波段吸收的要求。
732
0

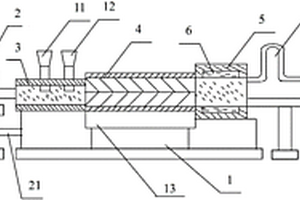

本发明涉及一种碳纳米管/聚酰胺66复合材料的制备方法，先对碳纳米管进行氧化、酰氯化、胺基化处理，通过熔融共混合成碳纳米管/聚酰胺66复合材料，经挤压挤出造粒、熔融混合，使碳纳米管均匀分散在聚酰胺66基体中，有效提高了聚酰胺66的强度、耐高温、抗氧化、耐腐蚀性，降低了复合材料的摩擦系数，此制备方法工艺先进合理，数据翔实准确，产物质量好，制备的聚酰胺66可在多种工业领域应用，是十分理想的聚酰胺66复合材料的增强制备方法。
1020
0

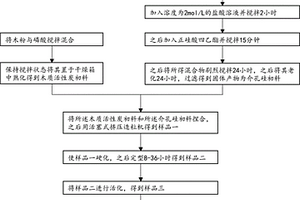

本发明公开了一种活性炭介孔硅复合材料的制备方法，其工艺过程为：将预处理得到木质活性炭初料与介孔硅初料在混捏机上进行捏合，之后用活塞式挤压造粒机制造出粒径为2‑5mm的样品一，将所述样品一进行预干处理使所述样品一硬化，之后进行定型8‑36小时得到样品二，对所述样品二进行活化，活化气氛为氧气浓度低于2%，时间为0.5‑2小时得到样品三，对所述样品三进行漂洗，之后在120℃的条件下进行干燥得到活性炭介孔硅复合材料，该复合材料能够有效解决了吸附能力单一的问题，可以使脱硫效果大大提高。
935
0
本发明公开了一种复合材料衣物及其制作方法，包括内层衣物、外层衣物、连接件和衣袖，所述内层衣物外侧设有外层衣物，所述外层衣物由多个木片通过高弹透明胶线缝制而成，所述衣袖由多个木片和多个串珠通过高弹透明胶线交错缝制而成，所述衣袖一侧设有连接件，所述连接件通过高弹透明胶线分别与衣袖和外层衣物缝制在一起；通过将由纺织面料制成的内层衣物与由木料制成的外层衣物进行结合，得到了复合材料衣物，本发明的复合材料衣物既具有防止面料具备的柔软度和可穿戴性，同时也具备了木料材料的可抵御外界伤害的功能。
本发明公开了柔性自支撑SnS/碳泡沫复合材料及其制备方法和应用，制备方法包括：首先将SnCl2·2H2O和硫代乙酰胺溶解在乙二醇溶剂中，配制得到乙二醇混合溶液；其次将三聚氰胺海绵裁剪成片状结构，并用去离子水清洗三聚氰胺海绵片，干燥后待用；再次将干燥后的三聚氰胺海绵片浸渍与乙二醇混合溶液中，加热并搅拌，制备得到三聚氰胺泡沫；最后取出三聚氰胺泡沫，用无水乙醇清洗，并进行干燥和退火处理，得到SnS/碳泡沫复合材料。与现有技术相比，本发明的有益效果是制备方法操作简单，用时较少，易于批量生产；而且SnS/碳泡沫复合材料无需支撑，柔性好且电性能优异，能够用于可穿戴电子设备或者用作储能设备。
590
0

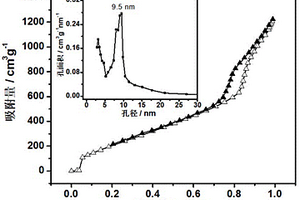

本发明涉及荧光碳点复合材料领域，SBA‑15孔道限域荧光碳点复合材料的制备方法，将碳点固体粉末或碳点原液溶于去离子水中，获得碳点浓度为0.01~0.1mg/ml的碳点溶液；将SBA‑15加入制备的碳点溶液中，先室温搅拌混合溶液0.5~3h，然后超声0.5~1.5h，获得悬浊液，碳点与SBA‑15的质量比为0.1~0.5；将得到的悬浊液离心，离心得到的固体用去离子水洗涤3~5次，洗涤好的固体放入真空烘箱，在50~80℃干燥10~15h，得到的固体粉末即为SBA‑15孔道限域荧光碳点复合材料。
746
0
一种多孔复合材料及碳材料的制备方法是将强碱弱酸盐与酚类物质和醛类物质反应，并和造孔剂协同组装，经老化得到高分子复合材料，碳化后得到多孔复合材料，除去弱酸强碱盐成分后，得到碳材料。本方法的材料组成可以调控，简便省时省力，优化了生产条件，提高了生产效率，且具有大的比表面积和孔容。
本发明公开了一种低温制备具有高可见光活性的氧化石墨烯/二氧化钛复合材料的工艺，其目的在于解决纳米二氧化钛光催化氧化技术工业化应用过程中可见光利用率低和易失活的问题。本发明利用氧化石墨烯含氧基团随氧化程度不同的化学掺杂差异性和氧化程度对氧化石墨烯禁带宽度的可调性，在低温制备氧化石墨烯/二氧化钛复合材料。本发明整个合成过程工艺简单，操作方便，成本低廉，对环境友好；制备的氧化石墨烯/二氧化钛复合材料具有高的可见光催化降解活性，降解有机污染物能力远高于目前市售的光催化剂。
731
0

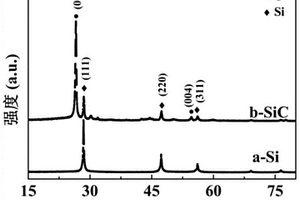

本发明属于硅碳材料制备领域，具体涉及一种生物质基硅碳复合材料的制备方法及其应用。将碳前驱体和硅粉按比例混合，加入蒸馏水和氧化锆磨球，球磨至糊状后，将糊状物与球分离并干燥，得到硅/生物质复合物；然后将硅/生物质复合物、石墨和交联剂按比例混合，加入蒸馏水、乙醇和氧化锆磨球，球磨至糊状后，将糊状物与球分离并干燥，得到硅/生物质＠石墨复合物；最后在惰性气氛下，将干燥后的硅/生物质＠石墨进行煅烧，室温冷却，得到生物质基硅碳复合材料。本发明生物质硅碳复合材料具有良好的导电性，制备工艺操作简单，成本低，适合批量生产。
1066
0
本发明涉及发射筒电磁防护技术领域，具体涉及一种复合材料发射筒强电磁脉冲防护方法。防护方法包括筒体结构屏蔽增强与筒体孔口缝隙防护两部分，筒体结构包括使用碳纤维材料制成的基底以及在基底外侧依次铺设的夹芯层与外蒙皮层，外蒙皮层包括碳纤维和带孔的金属丝网，金属丝网至少设置有两层且两层金属丝网之间设置有间距，所述筒体孔口缝隙防护包括筒体前后两侧端面上和筒体开口位置分别设置封闭部，所述封闭部为镀镍碳纤维材料，保证良好电连接。本发明设计巧妙，构思新颖，从根本上解决复合材料发射筒电磁防护能力低、防护措施零散的问题，综合实现复合材料发射筒抗强电磁干扰能力，适合广泛推广。

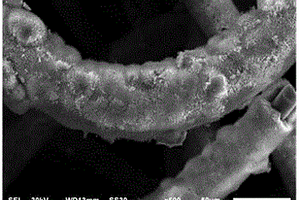

本发明公开了一种钴镍类氢氧化物套筒式改性碳纤维复合材料及其制备方法和应用。该材料包括三维导电基体材料以及复合在基体表面的催化活性组分；二者组成无粘结剂的套筒式一体化电极材料。制备方法为：将二价金属离子通过一步水热法，在碳纤维基体上原位生长氢氧化物，作为复合材料直接应用于中性环境析氧研究：活性组分与基体复合形成无粘结剂的套筒式一体化电极材料。本发明所述的一步法合成钴镍类氢氧化物套筒式改性碳纤维复合材料，活性组分明确，电催化效率高效，基体材料低廉易得，易加工，两者协同作用提高了电催化的导电性和活性位点，充分发挥了氢氧化物和碳纤维毡在电催化方面的优异性能。
944
0

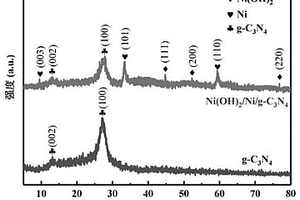

本发明属于复合材料技术领域，具体涉及一种石墨相氮化碳复合材料及其制备方法和应用。铁系原子与氢原子间容易形成氢吸附键，铁系元素又因其优良的导电性和低廉的价格，常被用作析氢催化剂。但是，铁系金属的析氢过电位较高，其整体催化性能依然有待提高。提高材料的比表面积是降低过电势的方法之一。石墨相氮化碳(g‑C3N4)具有较大的比表面积(116.54m2·g‑1)，且其具有的七嗪环结构外围有大量氨基，其可与金属离子产生强烈的螯合作用。本发明中，利用石墨相氮化碳的结构特征，与铁系元素复合，来获得较低的过电势，比表面积大，电催化析氢活性高的复合材料。
1060
0
本发明涉及复合材料门相关领域，具体是一种具有电磁屏蔽功能的可开合的复合材料防护壳，旨在解决现有复合材料防护壳电磁屏蔽效果差的技术问题。包括壳体和门体，壳体为一面开口的长方体空腔结构，门体盖合在壳体的开口面，壳体的开口面的边缘沿开口面内凸形成矩形环状的第一边框，门体由门面板和垂直于门面板的第二边框组成，第二边框与第一边框适配且两者贴合实现门体与壳体的盖合；门体包括从外向里依次设置的门板外层、第一铜网层和门板内层，第二边框与第一边框贴合的端面沿该端面设置有矩形环状的凹槽，凹槽内嵌装有导电胶条，导电胶条的厚度大于凹槽的深度，第一铜网层与导电胶条接触，壳体的内表面及第一边框的表面均铺设有第二铜网层。
1025
0
本发明公开了一种尼龙11基空心玻璃微珠改性复合材料的制备及测试方法，首先将尼龙11和空心玻璃微珠在80℃、真空泵压力为0.09Mpa的条件下放入烘箱真空干燥12h；按照配方要求，分别将尼龙11和空心玻璃微珠按所需量进行配比；利用挤出机制成物料；将挤出物料进行烘干；注塑成型。通过向尼龙11中添加空心玻璃微珠进行改性，利用双螺杆挤出机将复合材料在熔融状态下挤出，造粒，制备标准试样，然后测试试样的各种力学性能、结晶行为。通过分析这些结果，了解不同含量的玻璃微珠对其力学性能和结晶行为的影响，制备出性能更好的尼龙11基改性复合材料。
828
0
一种陶瓷粉掺杂改性自烧结石墨复合材料的制备方法，属于特种石墨复合材料制备技术领域，解决陶瓷颗粒在原料压粉中分散困难、效率低下、基体相与陶瓷相界面结合强度差的问题，本发明通过原位包覆法将陶瓷粉引入到制备石墨的原料中，不仅有效改善了陶瓷颗粒分布不均的现象，又能对陶瓷颗粒形成有效碳包覆，使材料的微观界面得到改善。材料制备过程中，首先将陶瓷粉加入到改制沥青中，其作为形核剂促进改制沥青的液相半炭化，制成生焦包覆的复合陶瓷粉；其表面生焦所具有的自烧结性，能够使材料在后续的热处理过程中陶瓷组份与炭组份同步收缩致密化，最终制备出陶瓷颗粒分布均与、界面结合强度良好、综合性能优异的陶瓷掺杂改性自烧结石墨复合材料。
本发明属于锂离子电池材料技术领域，具体涉及一种多孔石墨烯负载碳包覆氧化铁纳米颗粒复合材料及制备方法。本发明多孔石墨烯负载碳包覆氧化铁纳米颗粒复合材料，是通过下述步骤制得：(1)采用密闭氧化法以石墨矿为原料直接制备氧化石墨烯；(2)配置铁盐水溶液，具体步骤如下：称取十六烷基三甲基溴化铵溶于水中，得到澄清的十六烷基三甲基溴化铵溶液，加入铁盐，搅拌至完全溶解,再加氨水溶液，制成；(3)取氧化石墨烯溶液和铁盐水溶液，搅拌、超声混合，置于水浴锅中，80～100℃反应0.5～5h，室温下静置，去除清液，将初产物冷冻干燥，然后在惰性气氛下进行热处理，即可得到石墨烯负载碳包覆氧化铁纳米颗粒的复合材料。
843
0
一种石墨烯/木质素高分子复合材料的制备方法，属于复合材料制备方法技术领域，可解决现有石墨烯/高分子复合材料中石墨烯分散不均匀且石墨烯/高分子基体之间的界面连接弱的问题，本方法利用原位聚合法制备木质素聚己内酯缩聚物/改性氧化石墨烯（Lig‑GOm）复合薄膜，实现了石墨烯的均匀分散和界面的共价键连接。
1013
0
本发明涉及一种耐腐蚀高性能玄武岩纤维增强双马来酰亚胺/呋喃复合材料，属于热固性树脂材料技术领域。所述复合材料由双马来酰亚胺5~25份、呋喃树脂100份、对甲苯磺酸固化剂3份和总树脂70 wt%左右的玄武岩纤维布组成。本发明制备的玄武岩纤维增强双马来酰亚胺/呋喃复合材料具有更好的力学性能和耐化学腐蚀性能。
818
0

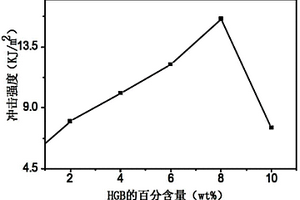

本发明公开了一种聚氨酯/半有机晶体复合材料及其制备方法，其特征是将半有机晶体与聚氨酯结合制备成复合材料，聚氨酯与半有机晶体的质量比例为100∶0.3～15；半有机晶体可以是单一的晶体也可以是多种半有机晶体的混合晶体。本发明的复合材料具有更优的力学性能和突出的断裂伸长率，且制备方法简单。
本发明公开了一种壳聚糖/氧化石墨烯/羟基磷灰石/聚丙烯酰胺复合材料的制备方法，属于高分子材料领域。该方法将羟基磷灰石（HA）、壳聚糖(CS)和氧化石墨烯（GO）配成溶液，然后掺杂到聚丙烯酰胺（PAM）网络结构中。该方法不仅制备过程操作简便，节约成本，而且所得复合材料克服了聚丙烯酰胺（PAM）支架容易弯曲且机械性质不佳的特性，保留了氧化石墨烯（GO）的细胞毒性较低，载药能力强及壳聚糖(CS)/羟基磷灰石（HA）良好生物兼容性的特性。因此，该复合材料可作为一种骨修复材料并有望应用于骨组织工程。
978
0
本发明公开了属于气体分离用吸附剂技术领域的一种分离甲烷和氮气用炭硅复合材料吸附剂及其制备方法。所述方法将分子筛粉体浸渍在硝酸镧溶液中，烘干后的粉体，交替在惰性气体和乙烯气氛下高温活化制备得到的炭硅复合材料吸附剂；所述活化过程为：先在氮气条件下升温至600℃，然后在600℃恒温下持续通入乙烯气体；最后切换至氮气升温至850℃，并在850℃下恒温下通入氮气，进行活化处理。本发明通过乙烯气体活化离子交换后的分子筛，所制备的炭硅复合材料吸附剂孔隙结构发达、且同时含有大量的微孔和发达的中孔结构，能实现高效吸附分离CH4和N2。
中冶有色为您提供最新的山西有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年10月18日 ~ 20日
2024年10月25日 ~ 27日
2024年10月25日 ~ 27日
2024年11月01日 ~ 03日
2024年11月01日 ~ 04日
