全部
▼
热搜：
1022
0
本发明涉及一种水性EP改性石油沥青复合材料及其制备方法和应用，其中，水性EP改性石油沥青复合材料以重量份计，包括如下组分：A组分为3‑24份、B组分为3‑24份、C组分为5‑15份、D组分为50‑90份、E组分为0.4‑1.1份；A组分为水性EP及其增韧剂混合而成；B组分为环氧固化剂；C组分由稳定剂和水混合而成；D组分由石油沥青、中裂乳化剂、盐酸以及水混合而成；E组分为短切玄武岩纤维。本发明的水性EP改性石油沥青复合材料具有涂层强度好、高低温性能好、粘结强度高、绿色环保、成本低廉等优点，改善了基层与面层之间的界面粘结性能，提高了桥面的抗水损性能及耐久性。
1106
0

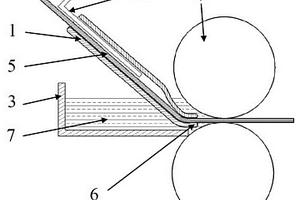

本实用新型属于金属基复合材料技术领域，具体涉及一种纤维增强金属基复合材料板带铸轧送丝机构，目的是解决现有连续纤维增强金属基复合材料板带制备生产效率低、纤维强度损伤大、制造成本高等技术问题。包括：纤维送丝机构、吹气机构。纤维送丝机构为两端开口的管道，纤维在纤维送丝机构中穿过，纤维出丝口为收缩的鸭嘴形口，可以利用摩擦力为纤维提供张力，也可以避免熔融金属液倒灌进纤维送丝机构；实现了连续纤维增强金属基复合材料板带的短流程铸轧制备，具有结构紧凑、工艺简单、纤维强度损伤小、易于维修的优点。
1046
0

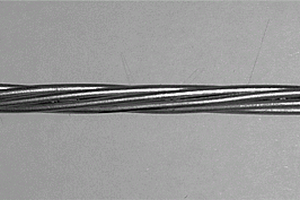

本发明涉及一种金属丝增强铝基复合材料及其制备方法，所述复合材料内部设置有预制件，预制件为框体结构内编织或者排列有金属丝的结构。本方法用金属丝编织或者排列预制件作为增强体，铝合金作为基体合金，采用挤压铸造方式制备成形。本发明金属丝增强铝基复合材料具有操作简单、成本低、优良的断裂韧性的特点，以及由于金属丝易编织或者排列成形，因此能够适用于复杂形状构件。
815
0
本发明涉及一种PA高岭土复合材料的制备方法，其原料包括高岭土、D‑81、WD‑50、和KH‑570、PA、抗氧剂、稳定剂、润滑剂等，设备包括恒温干燥箱、带加热的高速混合机、双螺杆挤出机、烘箱、注塑机等，其生产工艺流程包括偶联、干燥、造粒、成型等工序。通过对煅烧高岭土的改性及制备工艺中原材料的配比进行优化，及改性高岭土与PA机械共混挤出，开发兼具高强度、高性能的新型工程塑料复合材料，从而实现改性高岭土的高值化利用，所制备的复合材料的综合力学性能较佳，制备工艺简单，并具有良好的反应选择性，有着良好的工业应用前景。
1050
0
本发明公开了一种高比表面积负载型铜基双金属复合材料的制备方法，是以有机或无机锆盐作为载体锆源，无机铝盐或镍盐作为金属助剂前驱体，无机铜盐作为活性金属前驱体，溶解在无水乙醇中，于密闭反应釜中与水蒸汽接触进行一步水解合成反应，将反应生成物高温焙烧获得负载型铜基双金属复合材料。本发明制备的复合材料不仅具有高的比表面积，铜物种在载体表面分散均匀，而且活性铜物种的还原温度低并分布均匀。
本发明涉及磁性弹性体复合材料，具体为Fe3O4@GO/NR磁性弹性体复合材料及制备方法，解决现有材料中磁性粒子分散不均匀，磁性粒子易聚集，结构性能不稳定，力学性能差的问题，方案为：1）化学共沉淀法制备Fe3O4水基磁性液体；2）改进的Hummers法制备氧化石墨，再制备GO悬浮液；3）制备稳定剂、硫化剂、促进剂分散体；4）乳液共混法制备Fe3O4@GO/NR磁性弹性体复合材料。优点是：a、硫化温度低，制备工艺简单，提高了磁性粒子、GO的分散性，克服了易团聚的问题，结构稳定；b、氧化石墨烯作为反应性增强体，提高机械力学性能，稳定磁性粒子，防止沉降与团聚，提高机械力学性能与磁性能；c、低浓度下可显示出优异的弹性力学性能、磁性能、耐热性能和耐溶剂性。
845
0
本发明涉及铝基复合材料领域，具体是一种氧化铝颗粒增强铝基复合材料的制备方法。将氧化铝质量百分比为5%～25%的铝粉和氧化铝颗粒混合粉末采用酒精湿混方法在球磨机中球磨混合；于565℃～575℃进行无压烧结，所得产物为氧化铝颗粒增强铝基复合坯体；将氧化铝颗粒增强铝基复合坯体放入锻压机中，保持温度在350℃～400℃进行多道次不同方向的模压变形，变形速度2mm/s，每次变形率达到50%时后转换坯料方向进行下次变形，变形六次后立即水淬。本发明工艺简单，成本低廉，适于工业运用，并且有效提升了复合材料的性能。
840
0
一种铝基空心玻璃微珠多孔复合材料的制备方法，属于铝基复合材料技术领域，解决铝合金结构和功能单一、传统泡沫铝造价昂贵以及不足以满足对铝合金材料多功能的需要的问题，本发明选择强度高、塑性好的2024Al合金为基体，空心玻璃微珠(HGMs)作为增强体，制备方法为半固态搅拌铸造工艺，通过对搅拌温度、搅拌速度以及搅拌时间进行调控，获得空心玻璃微珠分布均匀、性能优异的轻质耐热空心玻璃微珠/2024Al多孔复合材料，在保证高强度和低成本的同时降低了铝合金的热膨胀系数、热扩散系数以及密度。
一种具有优异电化学性能的锰钴硫化物/还原氧化石墨烯复合材料及制备方法，属于储能材料领域，可解决锰钴硫化物在充放电过程中较差的循环性能的问题，复合材料命名为MnCoS/rGO/NF‑x，制备方法为：使用化学沉积法在泡沫镍基底上生长还原氧化石墨烯；将Mn(NO3)2、Co(NO3)2·6H2O、NH4F和尿素混合溶解，搅拌后转移至反应釜中，将泡沫镍作为基底放入反应釜中反应，干燥后退火处理，得到复合材料；将硫源溶解后倒入反应釜中，并将第二步所得的样品放入反应釜反应。本制备方法可通过改变反应时间得到不同形貌的样品，从而改进材料的电化学性能。所制成的器件具有高的能量密度和功率密度，且循环稳定性优异。

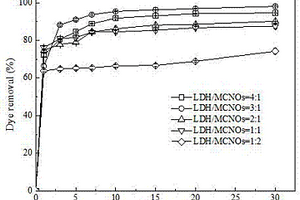

本发明公开了一种磁性镁铝水滑石/纳米洋葱碳复合材料及其制备方法和应用。其制备方法为：（1）称取磁性纳米洋葱碳于去离子水中，超声分散；然后将分散液置于集热式恒温加热磁力搅拌器中，并搅拌；（2）称取Mg(NO3)2•6H2O和Al(NO3)3•9H2O溶于去离子水中，记为溶液A；称取NaOH和Na2CO3溶于去离子水中，记为溶液B；分别搅拌至完全溶解；（3）将步骤（2）所得溶液A、B通过蠕动泵分别逐滴加至步骤（1）所得的溶液中；（4）滴加结束后倒入反应釜中进行水热反应；（5）水热反应完成后，取沉淀物洗涤至中性，干燥、研磨即得复合材料。该复合材料可应用于刚果红染料废水的吸附处理，吸附能力强且回收简便。
1077
0
本发明公开了一种利用葵瓜子壳?粉煤灰制备的聚丙烯基木塑复合材料，由如下重量份的原料制备而成：回收聚丙烯、葵瓜子壳、50?100目粉煤灰、秸秆粉、水泥渣、煅烧高岭土、四氟乙烯树脂、亚油酸、己二酸二辛酯、二甲基亚砜、液体石蜡、氨基磺酸胍、马来酸酐接枝聚丙烯、乙烯基三氯基硅烷、抗菌剂。本发明的聚丙烯基木塑复合材料的原料来源简单、回收利用如葵瓜子壳、水泥渣和粉煤灰等生活、工业废弃物，实现节能环保，同时也降低成本。本发明所制备的木塑复合材料综合性能良好，可在包装材料、环保用品、建筑材料以及装饰材料等领域具有较佳的应用前景。
712
0

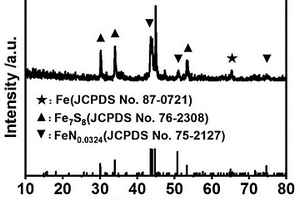

本发明提供一种碳点辅助合成多组分铁基纳米复合材料的制备方法，该方法将CDs作为一个强大的平台，与特定的前驱体/添加剂同时进行多种化学反应，凭借其表面反应活性，CDs在高温下主导铁离子向零价铁的转化，同时，零价铁与硫酸根和氨气反应形成新的相结构。本发明公开的碳点辅助合成多组分铁基纳米复合材料的制备方法中，所有的化学反应和成核过程都局限在CDs表面，可以有效抑制CDs之间晶核的生长和团聚，所得到的多组分铁基纳米复合材料可以同时活化H2O2和PS，可以不需要任何能源消耗的情况下，有效降解四环素类抗生素类染物。
834
0
本发明公开了一种准晶及氧化铝混合颗粒增强镁基复合材料及其制造方法，组分及重量含量如下，增强相：基体镁合金=（4~8）：100；基体镁合金的原料组分及重量含量如下，镁1000份；铝90份；锌10份，锰1.5~5份；硅0.5~1份；钙0.1~0.5份；增强相的组分及重量含量如下，镁40份；锌50~60份；钇5~10份；纳米氧化铝颗粒8~20份；且纳米氧化铝颗粒的直径为20~30nm，增强相的大小为100~200目。制造时，先制备含纳米级氧化铝颗粒和准晶相的中间合金混合颗粒作为增强相，再采用“分阶段变速搅拌+挤压铸造法”制备镁基复合材料，使准晶及氧化铝混合颗粒增强相在基体熔液中分布均匀，该镁基复合材料在保证基体镁合金伸长率的同时，提高基体镁合金强度。
912
0

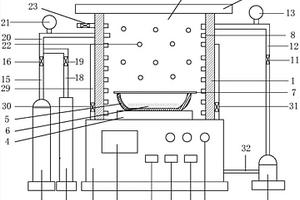

一种陶瓷复合材料与金属的反应扩散连接方法属于陶瓷与金属材料连接的技术领域,其特征在于在陶瓷复合材料和金属之间添加相应的混合粉体,在电场激活作用下产生燃烧反应热,分别将陶瓷复合材料和金属材料局部熔化并产生扩散反应而形成连接。金属粉体的燃烧合成形成了性能介于陶瓷和金属之间的金属间化合物,缓解了金属与陶瓷之间的失配问题,电场作用促使界面之间元素的相互扩散,有利于提高连接界面的强度。此方法通过燃烧放热同步实现了中间层的合成和金属与陶瓷的连接,具有能耗低和连接强度高的特点。
1034
0

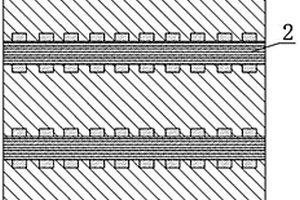

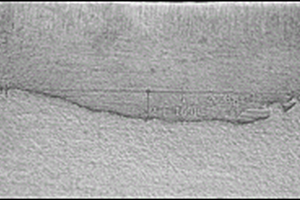

本发明涉及一种基于轧制方法制备镁/钛层状波形界面复合材料的方法，属于复合材料制备技术领域，解决镁合金板和钛合金板复合的技术问题，解决方案为：对镁合金板和钛合金板进行表面激光清洗，通过控制激光参数，在镁合金板和钛合金板的待复合界面制备垂直于板材宽度方向微织构，镁合金板和钛合金板依次交替层叠组合形成层状复合坯料，然后进行热轧复合和退火处理，所制备的钛/镁层状复合材料界面为波形结合，扩大了钛、镁异种金属冶金结合区，同时波形界面产生机械互锁效益，有利于增加了镁/钛复合材料界面结合强度。
649
0
本发明属于金属基复合材料技术领域，具体涉及一种连续纤维增强金属基复合材料板带制备设备及方法，目的是解决现有连续纤维增强金属基复合材料板带制备生产效率低、纤维强度损伤大、制造成本高等技术问题。包括：纤维送丝机构、浇注前箱、铸轧机构、冷却系统，所述纤维送丝机构设置有前压板、后压板和纤维保护气体循环系统，具备纤维气体保护和张紧功能，实现了连续纤维增强金属基复合材料板带的短流程铸轧制备，具有结构紧凑、工艺简单、纤维强度损伤小、易于维修的优点。
1064
0
本发明涉及负极材料制备技术领域，更具体而言，涉及一种利用纳米碳锑复合材料制备锂离子负极材料的方法，采用纳米碳锑复合材料通过包覆、焙烧、石墨化制备负极材料，提高了石墨化工序工艺，进行深度石墨化提纯，制成的电池综合性能高，刚性减弱，压实密度较高，结构为单一纳米碳锑复合材料颗粒不同粒径混合而成，此结构材料有利于锂离子的嵌入和脱出，进一步提高了负极材料的克容量，使电池的充放电容量增加。本发明利用纳米碳锑复合材料颗粒制备的锂离子电池负极材料结构稳定，负极材料粒度为1‑30μm，真密度≥2.5g/cm3，灰分≤0.15%，振实密度≥1.20g/cm3，比表面积≤0.6m/g2，首次放电容量370‑400mAh/g,首次放电效率≥93%。
793
0

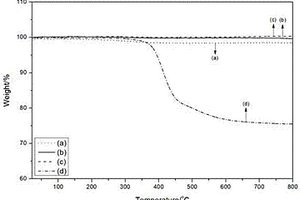

离心辅助法制备环氧树脂/纳米氧化硅复合材料的方法，属于新材料的制备技术领域，其特征在于是一种基于离心辅助法得到环氧树脂/纳米氧化硅复合材料的制备方法。该方法是用偶联剂的乙醇溶液在强烈搅拌和超声波共同作用下处理纳米氧化硅颗粒，得到改性后的纳米氧化硅颗粒。再将改性后的纳米氧化硅颗粒加入到已经预热的环氧树脂中，超声处理之后进行离心处理，最后真空脱泡处理后浇注到已预热的模具中，在抽真空的情况下，加热至完全固化即可。本发明优点：解决了现有制备方法操作复杂、分散效果差，制得的复合材料力学性能不佳等问题。纳米氧化硅的分散性好，无团聚现象；工艺简单；制备的复合材料具有较高的力学性能。
993
0

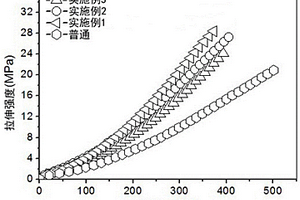

本发明涉及功能材料领域的橡胶复合材料，具体是一种高强度低生热复合材料及其制备方法，其是由天然橡胶干胶、还原氧化石墨烯母胶、多壁碳纳米管母胶、橡胶助剂及炭黑通过机械共混法有机结合制备而成的；所述还原氧化石墨烯母胶是氧化石墨烯和天然胶乳通过原位还原、胶乳共沉淀法制备获得的，所述多壁碳纳米管母胶是多壁碳纳米管和天然胶乳通过胶乳共沉淀法制备获得的。本发明通过采用天然橡胶胶乳包覆还原氧化石墨烯、多壁碳纳米管，提高还原氧化石墨烯、多壁碳纳米管的分散性，进而硫化时通过交联增大还原氧化石墨烯、多壁碳纳米管与橡胶的相互作用，从而制备出高强度、低生热新型复合材料。
914
0

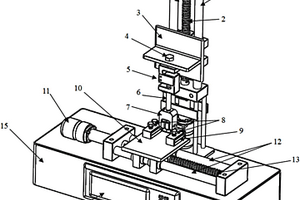

本发明涉及一种层状金属复合材料界面剥离强度的测试装置和方法，属于复合材料测试技术领域。该装置主要包括测力模块、夹具、样品固定平台、运动模块和显示与控制模块；运动模块包括水平位移装置和竖直位移装置，样品固定平台设置在水平位移装置的滑台上，夹具通过连接轴安装在测力模块下方，测力模块通过连接件固定在竖直位移装置的滑台上，显示与控制模块安装于试验箱中，水平位移装置、竖直位移装置和测力模块分别通过线路与显示与控制模块连接。通过同时控制水平位置装置和垂直位移装置，使覆层与样品在实验过程中一直呈90度角剥离，准确地测试层状金属复合材料界面的剥离强度，表征界面复合性能的优异，分析界面复合的均匀性。
864
0
本发明公开了一种高结合强度金刚石碳纤维复合材料及其制备方法，该复合材料由依次交替排列的自支撑金刚石膜片和碳纤维层叠置而成，并且其顶层和底层均为自支撑金刚石膜片；自支撑金刚石膜片与碳纤维层的接触面均进行了织构化处理。制备时，首先对自支撑金刚石膜片进行形状切割、厚度修整、表明光滑化和表面织构化；然后将浸润过粘结剂的碳纤维平铺、粘合于织构化处理的自支撑金刚石膜片之间；接着采用夹持架固定并施加法向静压力，排出碳纤维内富余粘结剂和残留气泡，再对粘结剂进行加热固化，最终获得本发明高结合强度金刚石碳纤维复合材料。本发明操作简单，易规模化、批量化生产，为新一代高导热部件工程化研制奠定基础。
一种负载氢氧化钙的石墨烯气凝胶复合材料的制备方法及其应用，属于石墨烯气凝胶技术领域，可解决现有工业有害气体的处理吸收方法吸收量有限以及生产工艺复杂的问题，本发明采用分步合成法，首先利用沉淀法合成氢氧化钙颗粒，利用电解氧化法合成氧化石墨烯。下一步，采用水热合成法将氢氧化钙和氧化石墨烯聚合反应，最终得到负载氢氧化钙的石墨烯气凝胶复合材料。该复合材料既可用于SO2、H2S、Cl2等酸性工业有害气体的化学吸附去除领域，也可用于对苯等VOCs气体吸附领域。
本发明公开了一种基于频谱法的Gabor变换实现碳纤维复合材料表面纹理分析方法。首先，对原始碳纤维材料的表面图像进行巴特沃斯的滤波预处理；其次对预处理后的图像使用Gabor变换得到滤波后的图像Gabout；然后，对滤波后的图像变换到频域；最后对矩阵作归一化处理后求矩阵的灰度直方图，并在直方图上计算图像的特征熵值。本发明可以不仅可以在频域不同尺度、不同方向上提取碳纤维复合材料的熵值特征，而且Gabor函数提取的碳纤维复合材料的熵值可以作为均方根高度Sq的变化依据，此外还可以提取到相近的Sq值之间更加细致的纹理信息，从客观方面对机器测得的均方根高度Sq值起辅助作用。
1115
0
本发明涉及一种检测低浓度丙酮气体的锡基纳米复合材料的制备方法，是针对丙酮气体检测气敏材料存在低浓度气体无灵敏度、高浓度气体灵敏度低、响应速度慢、选择稳定性差的情况，以氯化亚锡、氢氧化钠、柠檬酸钠、硝酸镨为原料，经反应釜水热合成、微波加热高温热处理、研磨过筛，得到锡基纳米复合材料，此制备方法工艺先进，数据精确翔实，产物形貌好，为片形花状分层结构，片厚度≤30nm，产物纯度好，达99％，材料对100ppm丙酮气敏灵敏度达27，响应时间为2s，恢复时间为36s，对1ppm丙酮气体灵敏度可达1.86，灵敏度高，响应速度快，适宜低浓度丙酮检测，可在检测丙酮气体传感器中应用，是先进的锡基纳米复合材料的制备方法。
本发明涉及废旧碳纤维增强环氧树脂复合材料回收利用领域。一种从废旧碳纤维增强环氧树脂复合材料中回收碳纤维的方法，将有机溶剂、分解剂、废旧碳纤维增强环氧树脂复合材料混合物放入密封反应釜中，升温至260-340摄氏度，保温5-60分钟，冷到室温，收集气体产物获得氢气、甲烷、乙烷、乙烯、丙烷、丙烯混合物，将反应釜中的固体产物捞出，放入丙酮中超声清洗15分钟，再用去离子水清洗几遍，然后干燥，获得碳纤维，反应釜中的剩余液体回收，蒸馏获得有机溶剂。本发明回收得到了表面干净、力学无损的碳纤维。
986
0
本发明属于铸造技术领域，为消除铸件缩松、缩孔缺陷，解决了铸件内腔部位缩松、疏松渗漏现象，本发明提供一种可溃散冷铁复合材料及其使用方法，包括金属丸、金属粉、原砂和自硬树脂砂粘结剂。根据铸件不同结构选择预制冷铁造型或可溃散冷铁砂直接造型。由此，针对各种铸件，特别是有色合金铸件，本发明提供的可溃散冷铁复合材料可替代普通冷铁，不仅具有和普通冷铁相近的激冷效果，而且可有效消除铸件缩松、缩孔缺陷；该复合材料可以放置在型、芯的任何部位，特别是铸件内腔狭窄处、转弯处及无法清理的部位，解决了铸件内腔部位缩松、疏松渗漏现象，特别是使大型复杂件内腔缩松疏松渗漏缺陷的消除由不可能变为可能，有很高的使用价值和推广价值。
815
0
一种石墨烯/导电炭黑复合材料的制备方法，目的是防止出现团聚现象和自燃现象；方法是将固态石墨烯或石墨烯水系悬浮液在石墨烯配置罐中与水配制成质量百分比为10%‑15%的石墨烯悬浮液，通过机械搅拌或超声波分散形成稳定的悬浮液；将稳定的石墨烯悬浮液加入导电炭黑造粒水中，混合均匀形成混合液；加入到湿法造粒机中，包覆吸附到粉状导电炭黑的表面形成石墨烯/导电炭黑复合材料湿粒子；在滚筒干燥机中干燥脱去水分，形成石墨烯/导电炭黑复合材料；这种材料可用于生产电缆用半导电屏蔽料；制备装置包括石墨烯悬浮液系统、造粒水系统、混合器、湿法造粒机、粉状炭黑储罐、滚筒干燥机和尾气燃烧炉。
1145
0
本发明涉及一种纳米SiC增强铝基复合材料及其制备方法，是对纳米SiC颗粒进行表面处理后，与石墨烯一同加入KH560水溶液中偶联得到石墨烯包覆纳米SiC预制粉末，通过超声搅拌的方式加入到铝合金熔体中，制备石墨烯包覆纳米SiC增强铝基复合材料。本发明制备的纳米SiC增强铝基复合材料的强度、硬度及高温力学性能均有明显提高。
769
0
一种碳纤维/双马树脂复合材料中碳纤维的回收方法是配制金属硝酸盐和质子型溶剂组成的降解体系，将切割后的碳纤维/双马树脂复合材料完全浸入降解体系中降解，反应完成后冷却至室温，加入溶解剂溶解，过滤得到固体产物碳纤维和树脂降解产物溶液。本发明实现了碳纤维/双马树脂复合材料可控化学降解，100%回收碳纤维，且碳纤维单丝拉伸强度损失小于3%的优点。
695
0
本发明涉及一种用于3D打印的氧化锰/碳球复合材料的快速制备方法，是针对电容器电极容量小、比电容低的问题，以碳球做碳源，高锰酸钾做锰掺杂剂，经配制溶液、超声波分散处理、合成氧化锰/碳球，经洗涤、抽滤、真空干燥、真空微波加热烧结，制成氧化锰/碳球复合材料，此制备方法工艺先进快捷、数据精确翔实，产物为黑色粉体，粉体颗粒直径≤200nm，产物纯度达99.3％，比电容指标为114F/g，是先进的快速制备氧化锰/碳球复合材料的方法，此材料可用于3D打印技术。
中冶有色为您提供最新的山西有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
